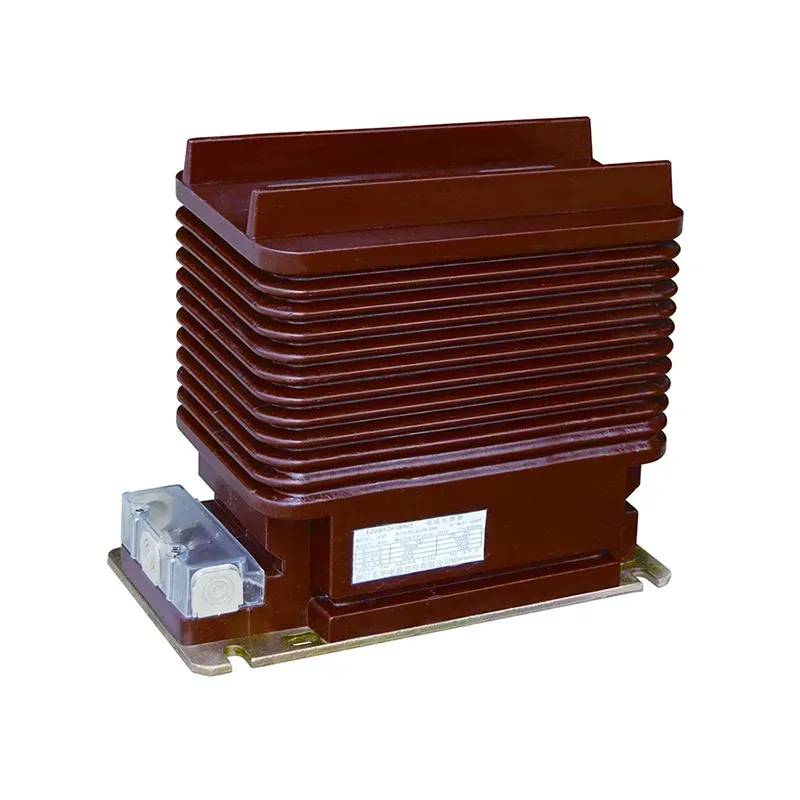

Yara növü 5p10 5p20 Ct 100 150 400 5a

Yara tipli cərəyan transformatoru 10kv 20kv və 35kv kimi orta gərginlikli elektrik sistemlərində cərəyanı etibarlı ölçmək və qorumaq üçün nəzərdə tutulmuşdur. 100/5A, 150/5A və 400/5A cərəyan nisbətlərində və 5P10 və 5P20 qoruma dəqiqliyi siniflərində mövcud olan bu yara növü 5p10 5p20 ct 100 150 400 5a həm qoruyucu, həm də qoruyucu cərəyan çıxışı üçün uyğun olan dəqiq ikinci dərəcəli cərəyan çıxışını təmin edir.

Möhkəm maqnit nüvələri və ikincil rulonlarla istehsal edilən yara tipli cərəyan transformatoru qısaqapanma şəraitində sabit işləməyi təmin edir və hətta keçid hadisələri zamanı dəqiq cərəyan çevrilməsini təmin edir. Çox vaxt epoksi və ya yüksək dərəcəli qatranı özündə birləşdirən möhkəm izolyasiya sistemi təhlükəsizliyi, uzun xidmət müddətini və nəmə və ətraf mühitin stresinə qarşı müqaviməti təmin edir.

Yara tipli dizayn reledən qorunma sxemləri üçün etibarlı dəstək təmin etmək üçün keçid qurğularında, idarəetmə panellərində və paylayıcı lövhələrdə çevik quraşdırmaya imkan verir. Yara tipli cərəyan transformatoru həm əməliyyat monitorinqi, həm də qoruyucu nəzarət üçün dəqiq və etibarlı cərəyan ölçmələrinin vacib olduğu sənaye müəssisələri, ticarət obyektləri və kommunal paylayıcı şəbəkələr üçün idealdır.

Texniki Spesifikasiya:

Məhsul haqqında tez-tez verilən suallar:

S: 5p10 5p20 ct 100 150 400 5a tipli yarada “yara tipli 5P10” və ya “5P20” nə deməkdir?

Cavab: “Yara tipli” termini əsas keçiricinin özəkdən keçən şin və ya çubuq deyil, yara sarğı olduğu CT-lərə aiddir. 5P10 və ya 5P20 sinifi qorunma dəqiqliyini göstərir: 5P nominal ikincil cərəyanda 5% -ə qədər səhv deməkdir və 10 və ya 20 nömrələri göstərilən xətanı aşmadan nominal əsas cərəyanın icazə verilən maksimum qısamüddətli çoxluğudur.

S: Sistemim üçün düzgün CT reytinqini necə seçə bilərəm?

A: Sisteminizin maksimum yük cərəyanı və qoruma tələblərinə əsasən CT seçin. Məsələn, 100/5A CT tipik cərəyanları 100 A ətrafında olan dövrələr üçün uyğundur, 400/5A isə daha yüksək cərəyanlı qidalandırıcılar üçün nəzərdə tutulmuşdur. Rölənin nasazlıq aşkarlama həssaslığına və gözlənilən qısaqapanma cərəyanına uyğun olaraq qoruma sinifini (5P10 və ya 5P20) seçin.

S: Hansı ətraf mühit şəraiti 5p10 5p20 ct 100 150 400 5a növünü yaralaya bilər?

A: Bu yara tipli cərəyan transformatorları adətən -10 °C-dən +40 °C-ə qədər, maksimum 1000 m yüksəklikdə olan ətraf mühit temperaturları üçün qiymətləndirilir. Korpus materialları və izolyasiya sistemləri sənaye və kommunal şəraitdə etibarlı mühafizə performansını təmin etmək üçün nəmə, toza və çirklənməyə davamlı işləmək üçün nəzərdə tutulmuşdur.
