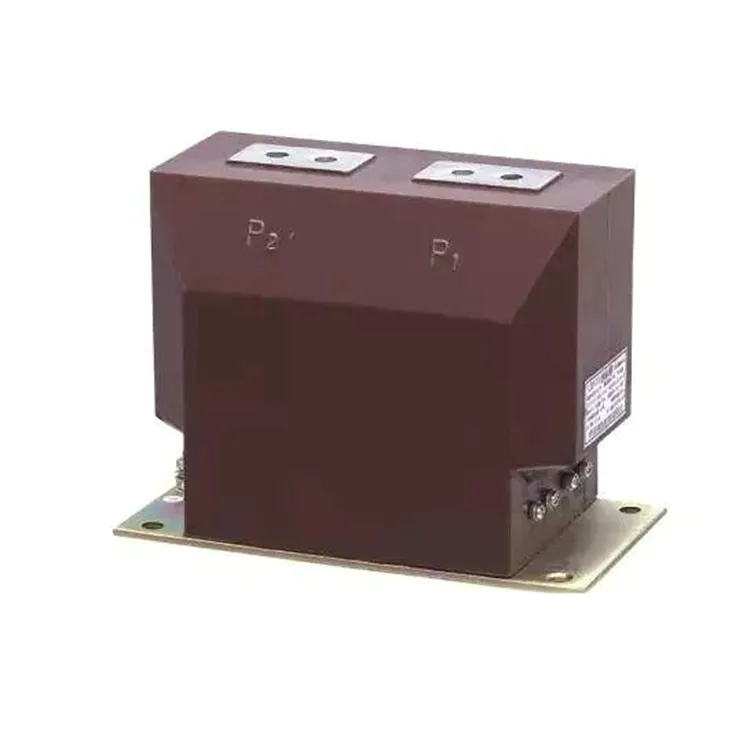

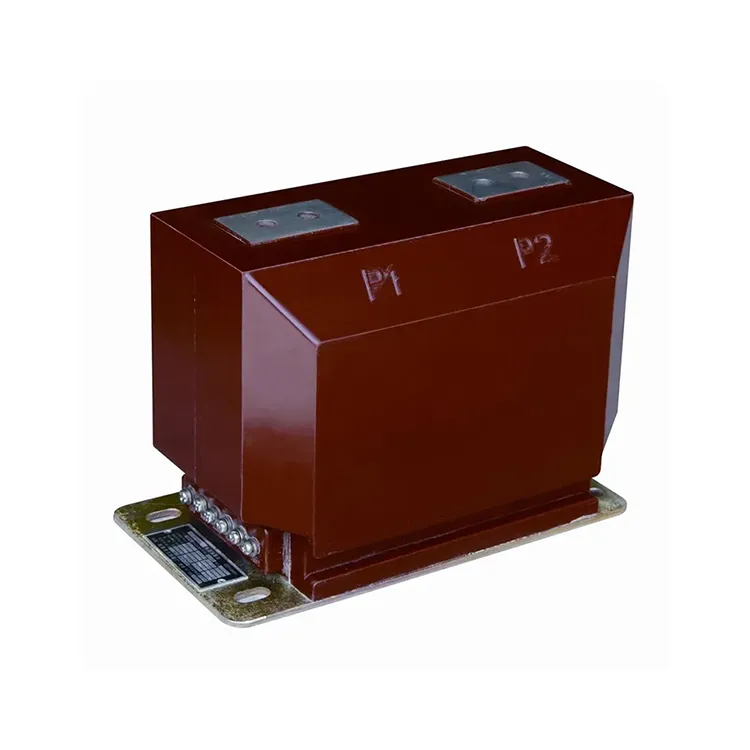

Rezin tökmə elektrik Ct cərəyan transformatoru

Qatran tökmə elektrik cərəyan transformatoru, nominal tezliyi 50 Hz olan 10 kv gərginlikli enerji sistemləri üçün nəzərdə tutulmuş qapalı, epoksi qatran, vakuum tökmə, post tipli qurğudur. O, ilk növbədə cari ölçmə, enerji ölçmə və qoruyucu relay üçün istifadə olunur.

Qatran tökmə elektrik cərəyanı transformatoru tam qapalı epoksi qatran tökmə prosesini qəbul edir, burada nüvə yüksək dərəcəli maqnit materialdan hazırlanır və həm əsas, həm də ikincil rulonlarda nüvə ilə birlikdə qatran daxil edilir. Bu tikinti izolyasiya, rütubətə davamlılıq və çirklənməyə qarşı müqavimətdə əla performans təmin edir. Bir qatran tökmə elektrik cərəyan transformatorunun səthi əlavə örtük tələb etmir və cərəyan transformatoru bir neçə mövqedə quraşdırıla bilər.

Aralıq həm 0.2S və 0.5S kimi ölçmə siniflərini, həm də 10P10 və 10P20 kimi qoruma siniflərini əhatə edir. Metal örtüklü elektrik panellərində istifadə üçün yaxşı uyğunlaşmaq üçün rezin tökmə elektrik cərəyan transformatorunda çox nisbətli dizayn mövcuddur.

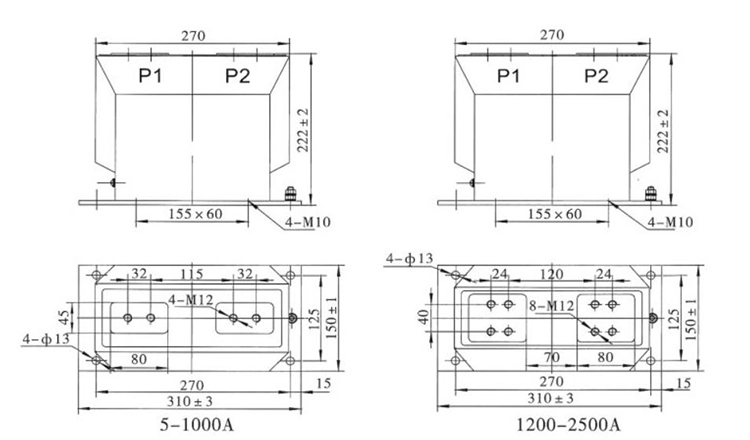

Texniki Spesifikasiya:

Məhsul haqqında tez-tez verilən suallar:

S: Rezin tökmə elektrik cərəyan transformatoru seçərkən hansı texniki parametrləri yoxlamaq lazımdır?

A: seçərkən aşağıdakı əsas parametrlər yoxlanılmalıdır:

1.Dəqiqlik sinfi: Ölçmə/ölçmə (məsələn, 0,2s və ya 0,5) və mühafizə məqsədləri üçün (məsələn, 10P10, 5P10 və s.).

2. Nominal əsas cərəyan və ikincil cərəyan (çevirmə nisbəti).

3.Qısa müddətli istilik cərəyanı (Ith) və qısa müddətli cərəyana tab gətirmə qabiliyyəti (nöqsan şərtləri üçün).

4.İzolyasiya səviyyələri (gərginliyə dözümlülük, impuls gərginliyi dərəcəsi və s.).

5.Ətraf mühitə dözümlülük: Temperatur diapazonu, hündürlük, rütubət, çirklənmə səviyyəsi.

6.Yük: ikinci dərəcəli VA yükü dəqiqliyi aşağı salmadan idarə etməlidir.

S: Rezin tökmə elektrik cərəyan transformatorları hansı mühitlərdə və ya tətbiqlərdə xüsusilə uyğundur?

A: aşağıdakı mühit və ya tətbiq rezin tökmə elektrik cərəyan transformatoru üçün uyğundur:

1. Məkanın məhdud olduğu və izolyasiyanın vacib olduğu daxili keçid qurğuları.

2. Açıq hissələrin və ya yağın pisləşə biləcəyi sərt və ya çirklənmiş mühitlərdə (toz, nəm, kimyəvi maddələr).

3. Uzun müddət ərzində sabit, dəqiq ölçmə tələb edən ölçmə və mühafizə sxemlərində.

4. Aşağı texniki xidmətin və yüksək etibarlılığın vacib olduğu tətbiqlər.
