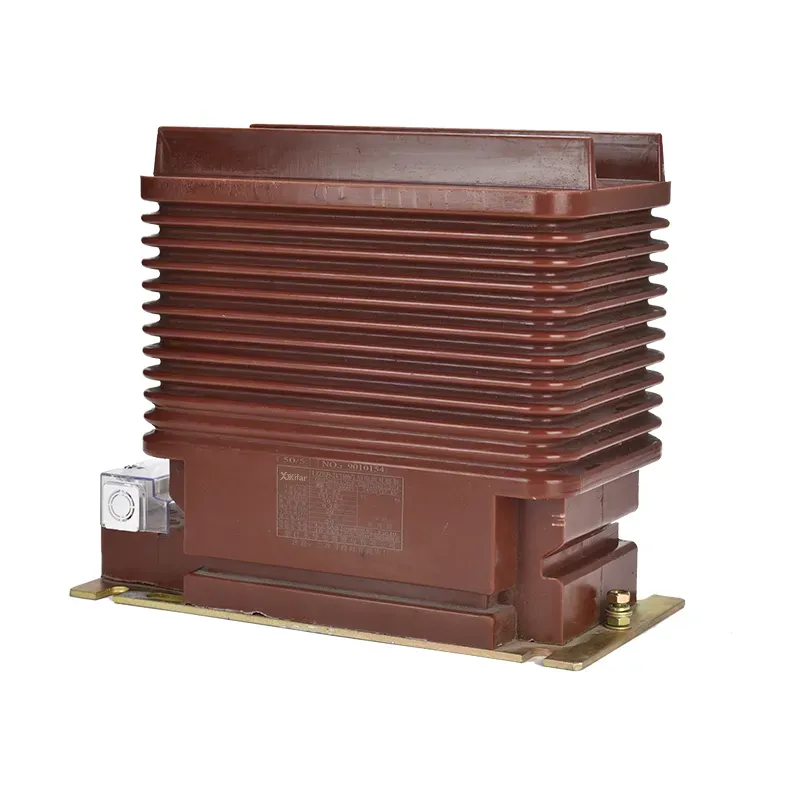

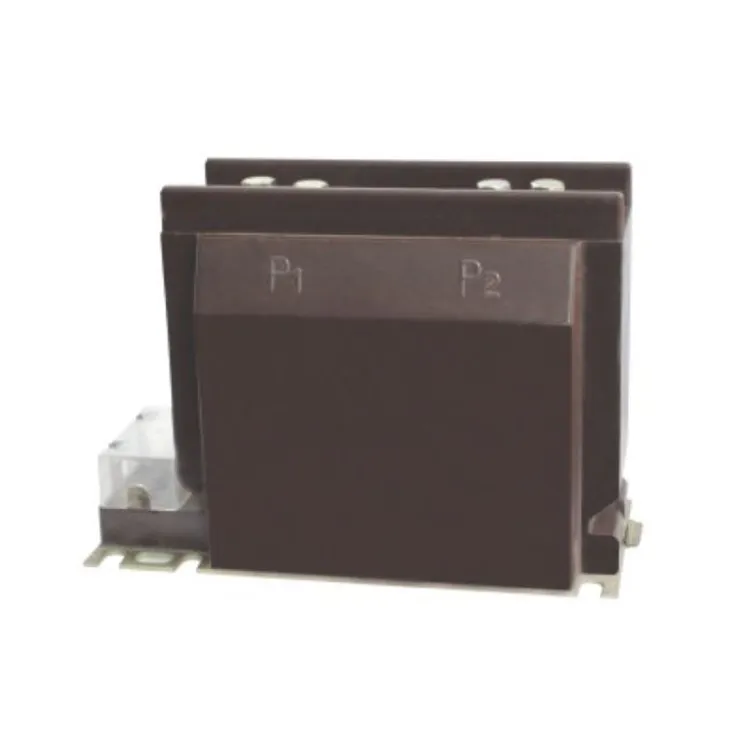

Cərəyan transformatoru Ct 200 300 500 800 5a

İlkin reytinqləri 200 A, 300 A, 500 A və 800 A və standart 5 A ikinci çıxışı olan cərəyan transformatoru ct 10-35 kv gərginlikli enerji sistemlərində etibarlı cərəyan ölçmə və mühafizə proqramları üçün nəzərdə tutulmuşdur.

Hər bir cərəyan transformatoru ct 200 300 500 800 5a, bütün əməliyyat diapazonunda dəqiq nisbətdə əla performans saxlamaq üçün dəqiq sarılmış mis keçirici və möhkəm keyfiyyətli maqnit nüvəsindən istifadə edir. Cərəyan transformatoru ct 200 300 500 800 5a müxtəlif yük şəraitində sabit ikinci dərəcəli çıxışı təmin etmək, onları həm ölçmə, həm də mühafizə sxemləri üçün uyğun etmək üçün qurulmuşdur.

Korpus nəmə və ətraf mühitin stresinə mükəmməl müqavimət göstərən davamlı, alov gecikdirən izolyasiya materialından istehsal edilmişdir. Kompakt dizayn kommutasiya panellərində, idarəetmə şkaflarında və enerji paylayıcı lövhələrində asan quraşdırma imkanı verir.

Texniki Spesifikasiya:

Məhsul haqqında tez-tez verilən suallar:

S: 200/5A kimi CT nisbəti ct 200 300 500 800 5a cərəyan transformatorunda nə deməkdir?

A: cərəyan transformatorunda ct 200 300 500 800 5a, CT nisbəti 200/5A o deməkdir ki, 200 amper əsas keçiricidən axdıqda, ikincil sarım 5 amper verir. Eyni prinsip digər əmsallara da aiddir: 300/5A, 500/5A, 800/5A və s. Nisbət böyük ilkin cərəyanların təhlükəsiz ölçmə və mühafizə üçün standartlaşdırılmış ikinci dərəcəli dəyərə endirilməsini təmin edir.

S: Düzgün CT nisbətini necə seçə bilərəm?

A: CT nisbəti sistemin maksimum yük cərəyanına uyğun olaraq seçilməlidir. Məsələn, qidalandırıcınız normal olaraq 220 A-a qədər olan zirvələrlə 180 A daşıyırsa, 200/5A CT uyğun olardı. Əgər cərəyanın 450-dən 500 A-a çatacağı gözlənilirsə, onda 500/5A CT daha uyğun olardı. Məqsəd həm aşağı yükdə dəqiqliyi azaldan həddən artıq ölçüdən, həm də doyma riski yaradan kiçik ölçüdən qaçmaqdır.

S: ct 200 300 500 800 5a cərəyan transformatoru üçün hansı dəqiqlik sinifləri mövcuddur?

A: Ölçmə məqsədləri üçün ümumi siniflərə 0.2, 0.2S, 0.5 və 0.5S daxildir. Qoruma üçün tipik siniflər 5P10, 10P10 və ya 10P20-dir. Tələb olunan sinif KT-nin gəlirin ölçülməsi, ümumi monitorinq və ya mühafizə röleləri üçün istifadə edilib-edilməyəcəyindən asılıdır.
