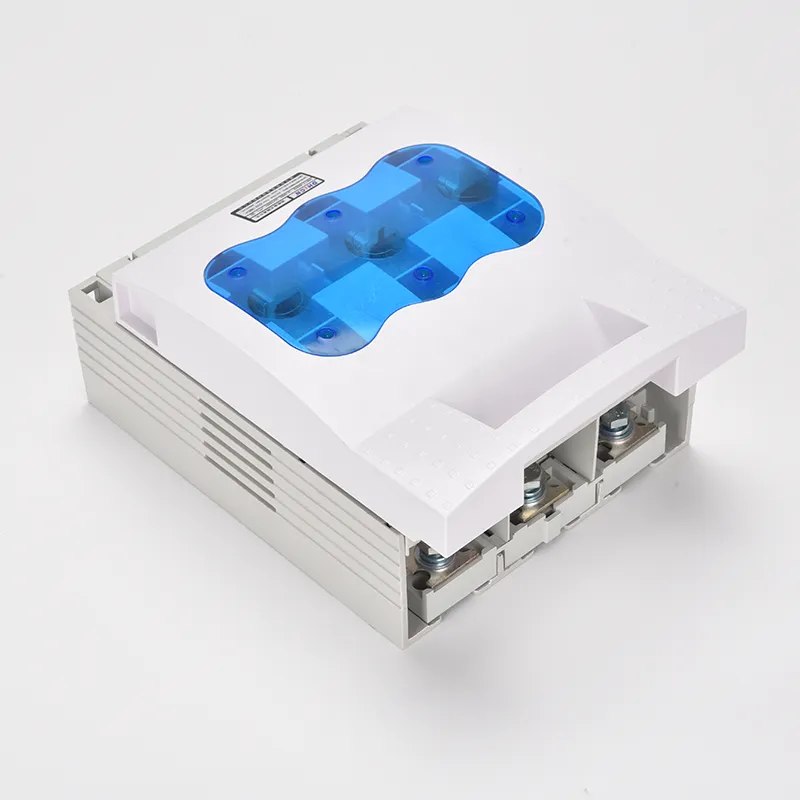

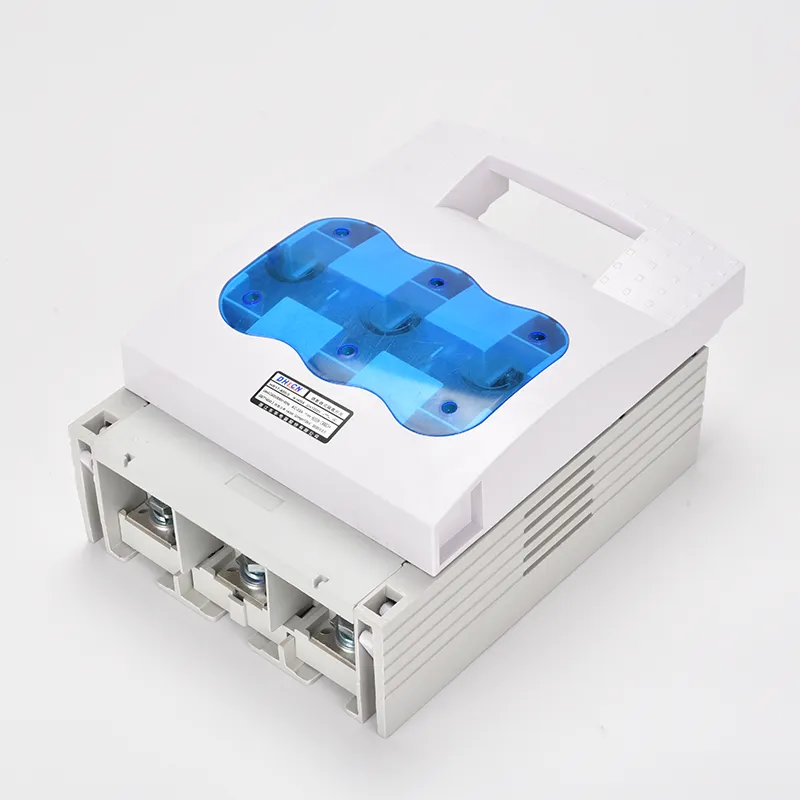

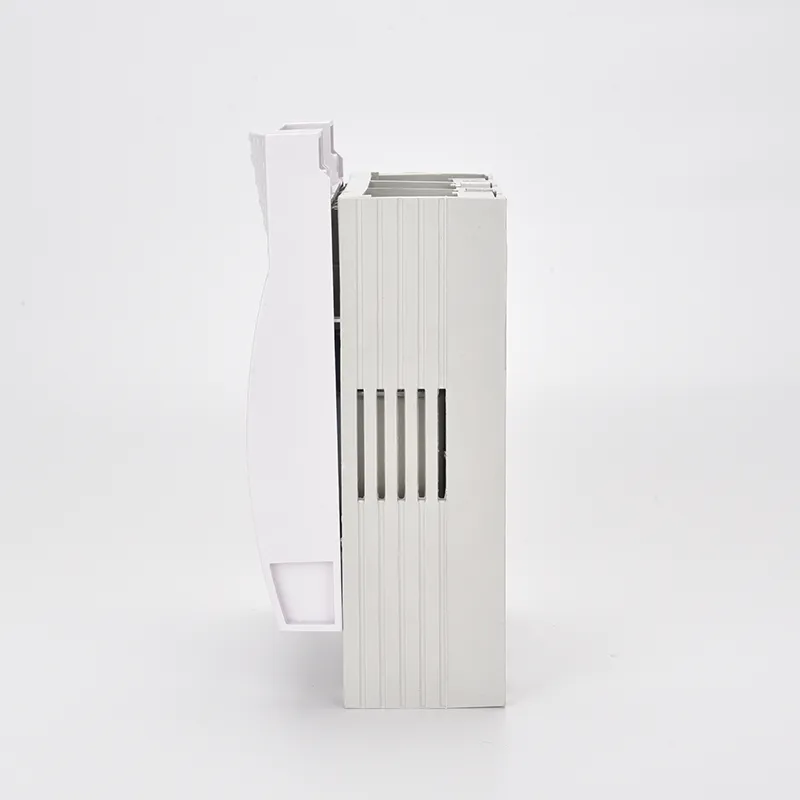

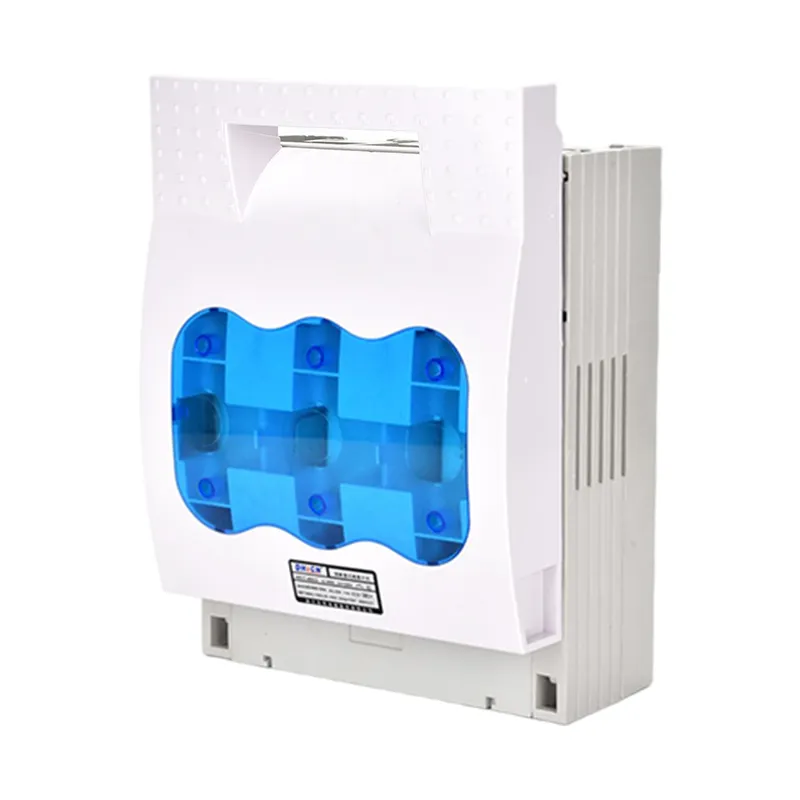

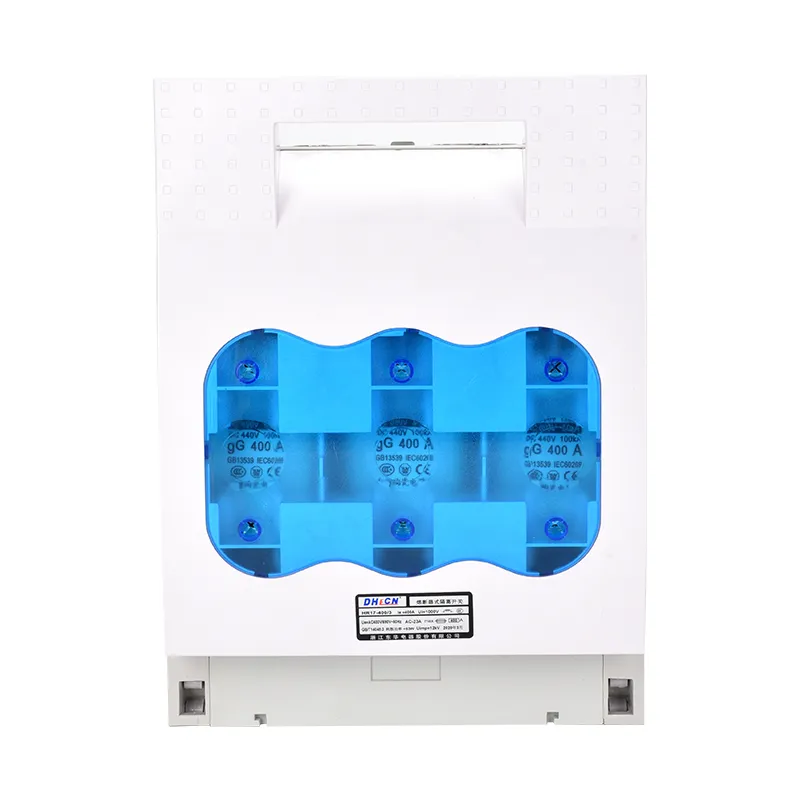

100a əridilmiş 3 qütblü izolyator açarı qoruyucu, izolyator və açarı bir vahiddə birləşdirən birləşmiş cihazdır. O, ilk növbədə normal iş şəraitində cərəyanı kəsmək və qısaqapanma və həddindən artıq yük altında cərəyanı kəsmək üçün istifadə olunur. Bu tip keçid aşağı qiymət, sabit işləmə və texniki xidmətin asanlığı kimi üstünlüklər təklif edir, eyni zamanda qoruyucu elementi vasitəsilə dövrə qorunması və uzaqdan izləmə imkanlarını təmin edir.

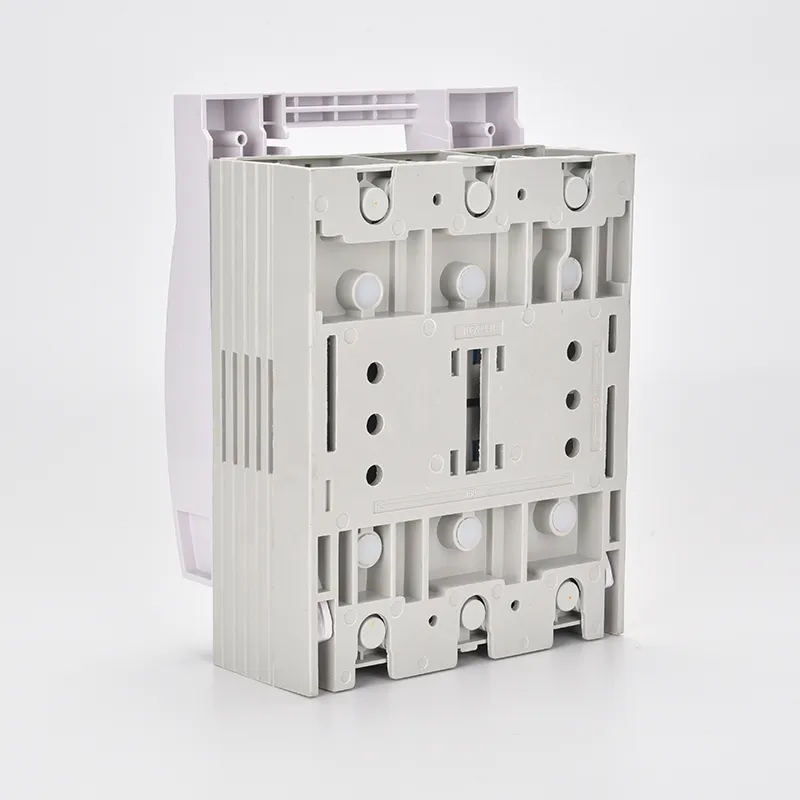

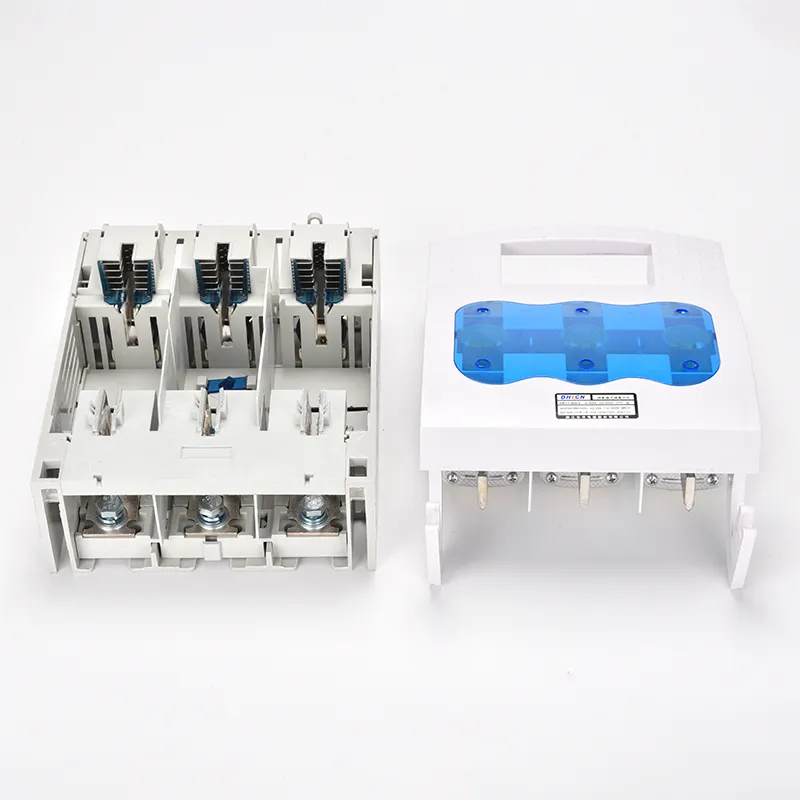

100a əridilmiş 3 qütblü izolyator açarı montaj bazası, sabit kontaktlar, hərəkət edən kontaktlar və menteşəli bıçaqla qurulmuşdur. Bağlandıqda, bıçaq elektrik yolunu tamamlamaq üçün sabit terminallarla əlaqə qurur. Mövcud dizaynlarda montaj və sökülmə çətin ola bilər və qoruyucuların dəyişdirilməsi tez-tez əməliyyat qolu mexanizmi ilə məhdud uyğunluq səbəbindən təkrar düzəlişlər tələb edir.
Təkmilləşdirilmiş dizayn elastik tənzimləmə boltlarını U formalı tutucu kliplərlə əvəz edərək, hərəkət edən və sabit kontaktlar arasında tam səth təmasını təmin edir. Bu, əməliyyat zamanı keçiriciliyi və sabitliyi artırır.
Seçici sındırma qabiliyyəti və mükəmməl cərəyanı məhdudlaşdıran xüsusiyyətləri sayəsində cihaz fabriklərdə, böyük binalarda istifadə üçün çox uyğundur. 3P 100A elektrik açarları ilə müqayisədə, 100a əridilmiş 3 qütblü izolyator açarı daha az əməliyyat və texniki xidmət xərclərinə malikdir, çünki nasazlıqlar adətən yalnız qoruyucunun dəyişdirilməsini tələb edir.
Patentli texnologiya təmas sahəsini genişləndirən və əməliyyat zamanı qövsləri aradan qaldıran, ənənəvi dizaynlarda boş təmasla bağlı təhlükəsizlik məsələlərini həll edən qövsdən qorunma mexanizmini özündə birləşdirir. Aşağı gərginlikli paylama sistemini tərtib edərkən, keçidin düzgün seçilməsi həm kadrların idarə edilməsi kateqoriyasını, həm də nəzərdə tutulan tətbiq ssenarisini nəzərə almalıdır.
| Sigorta növü | 0 | 1 | 2 | 3 | ||||||||
| Tezlik | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| İstifadəçi interfeysi (V) | 800 | 800 | 800 | 800 | ||||||||
| (A) içində | 160 | 250 | 400 | 630 | ||||||||
| Bu (A) | 160 | 250 | 400 | 630 | ||||||||
| İstifadəsi | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| Bacarıq yaratma | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Qırma qabiliyyəti | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Sigortanın İtki Gücü (W) | 12 | 23 | 34 | 48 | ||||||||
| Bu (A) | Sigorta növü | Sigortada （A） |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Növ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Rejim nömrəsi | Gözləmə Ölçüsü (mm) | Quraşdırma Ölçüsü (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
S: 100a əridilmiş 3 qütblü izolyator açarına necə qulluq edə bilərəm?
A: Müntəzəm yoxlama tövsiyə olunur. Buraya təmas səthlərinin yoxlanılması və təmizlənməsi, partladılmış qoruyucuların dəyişdirilməsi, terminal vintlərinin bərkidilməsi və işləmə mexanizminin sərbəst hərəkətinin təmin edilməsi daxildir. Düzgün qulluq xidmət müddətini uzadır və etibarlı performansa zəmanət verir.
S: 100a əridilmiş 3 qütblü izolyator açarının tutacağı asma kilidlə bağlana bilərmi?
A: Bəli. Bir çox modellərdə operatorlara texniki xidmət zamanı açarı “OFF” vəziyyətində kilidləməyə imkan verən, təsadüfən yenidən enerji verilməsinin qarşısını alan asma kilidli tutacaqlar var.
S: Birləşdirilmiş izolyator açarının seçilməsinin əsas üstünlükləri hansılardır?
A: 100a əridilmiş 3 qütblü izolyator açarı təhlükəsizlik üçün aydın ayırma nöqtəsini təmin edir, qoruyucular vasitəsilə dövrə mühafizəsini birləşdirir, yığcam dizaynla quraşdırma sahəsinə qənaət edir və aşağı gərginlikli tətbiqlərin geniş çeşidi üçün uyğundur.
