Sıfır ardıcıl cərəyan transformatoru, sıfır ardıcıl cərəyanları izləmək üçün enerji sistemlərində istifadə olunan əsas cihaz vasitəsilə tək bir növbədir. O, ilk növbədə torpaq xətalarını, sızma cərəyanlarını və izolyasiyanın monitorinqini aşkar etmək üçün istifadə olunan qoruyucu ötürmə sistemlərinin kritik komponenti kimi xidmət edir. Üç fazalı cərəyanların vektor cəmini və nəticədə yaranan sıfır ardıcıl cərəyanı hiss edərək, sıfır ardıcıl ct cərəyan transformatoru mühafizə əməliyyatlarını işə sala və nasazlıq xəbərdarlığını təmin etmək və enerjini kəsmək üçün aşağı cərəyanlı torpaqlama seçiciləri, rəqəmsal harmonik söndürmə cihazları və rele qoruma qurğuları ilə interfeysi işə sala bilər.

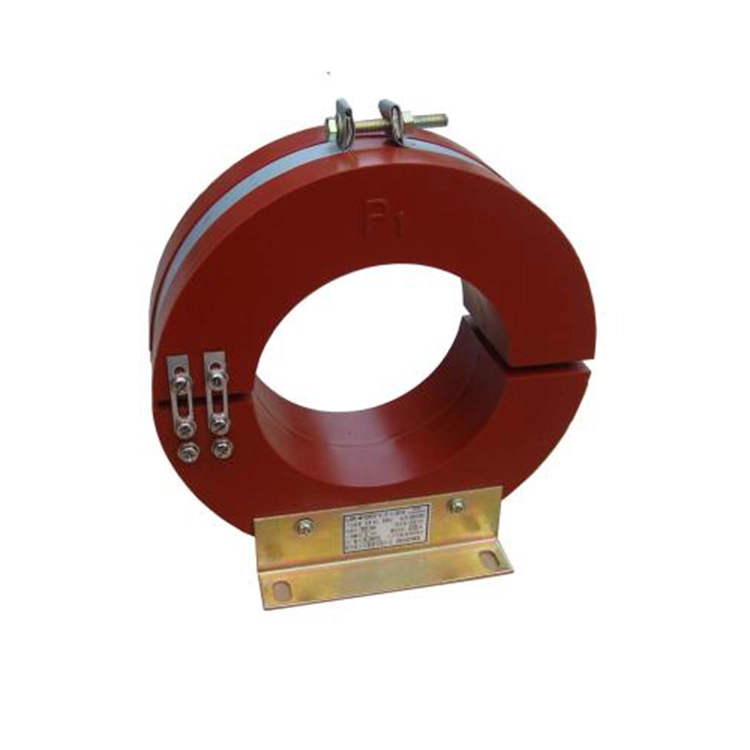

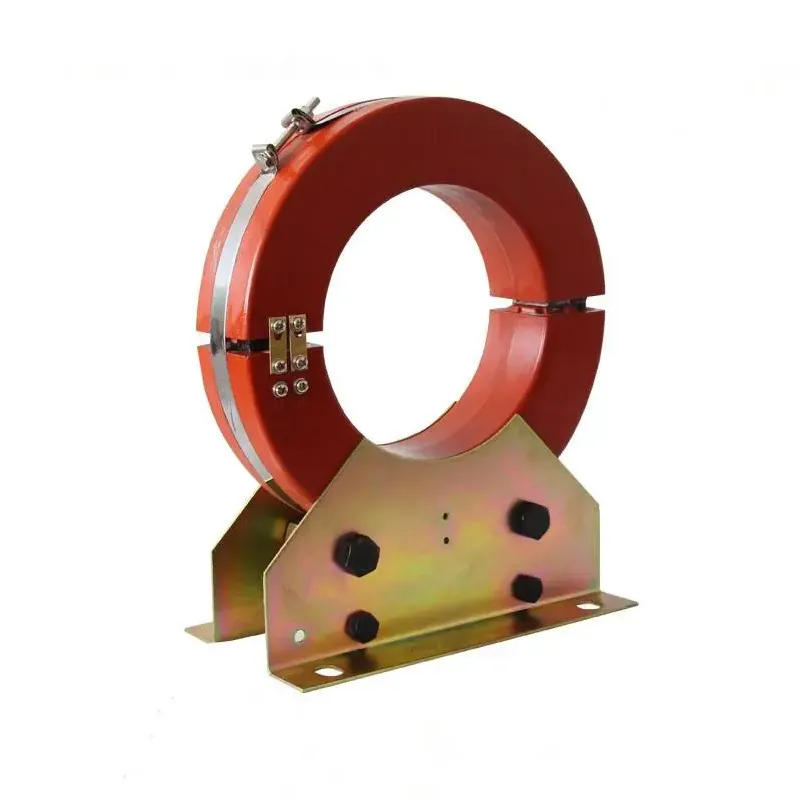

Struktur olaraq, sıfır ardıcıllıqla ct cərəyan transformatoru rütubətə davamlılıq və çirklənmədən qorunma təmin edən epoksi qatran və ya silikon kauçuk korpusa daxil edilmiş toroidal nüvədən və ikincil sarğıdan ibarətdir. Quraşdırma seçimlərinə, kabelləri ayırmadan yenidən təchiz etməyə imkan verən qabaqcadan keçmiş kabellər və split nüvəli dizaynlar tələb edən bərk materiallar daxildir.
Torpaqlanmış və əsassız sistemlər də daxil olmaqla müxtəlif neytral nöqtə konfiqurasiyaları üçün tələb olunan həssaslıq və xətti təmin edən 50 Hz güc sistemləri ilə uyğun gəlir. Sıfır ardıcıl ct cərəyan transformatorları etibarlı nasazlıq aşkarlanması və sistemin qorunmasını təmin etmək üçün ağıllı şəbəkələrdə, dəmir yolu tranzitində, bina elektrik sistemlərində və sənaye avadanlıqlarının monitorinqində geniş tətbiq olunur.

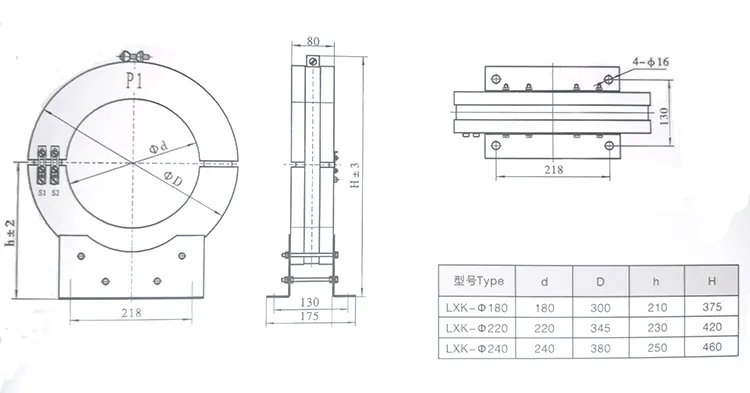

| Növ | Relay növü | Qoşulma üsulu | Ölçek Dəyəri | İlkin cərəyan | Növ | Relay növü | Qoşulma üsulu | Ölçek Dəyəri | İlkin cərəyan |
| LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150 | DD11/60 | Serial | 15*1 | 2.4-4.5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | DD11/60 | Serial | 15*1 | 2.4-4.5 |
| 30*1 | 30*1 | ||||||||
| Paralel | 15*2 | 3-5 | Paralel | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| DD1/60 | Serial | 15*1 | 3-5 | DD1/60 | Serial | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| Paralel | 15*2 | 3-6 | Paralel | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |
S: Pişi tipli sıfır ardıcıl ct cərəyan transformatoru nədir?
Donut tipli sıfır ardıcıllıqlı CT cərəyan transformatoru üç fazalı sistemlərdə sıfır ardıcıl cərəyanları aşkar etmək üçün nəzərdə tutulmuş əsas cihazdır. Onun toroidal nüvəsi əsas dirijorun mərkəzdən keçməsinə imkan verir, yeraltı nasazlıqların, sızma cərəyanlarının və izolyasiya şəraitinin müdaxiləsiz monitorinqini təmin edir.
S: Donut tipli sıfır ardıcıllığı ct cərəyan transformatoru çıxış siqnalı necə verir?
A: Pişi tipli sıfır ardıcıllıq ct cərəyan transformatoru yüksək dəqiqlikli sarma və Rogowski rulon texnologiyasından istifadə edərək sıfır ardıcıl cərəyanı mütənasib gərginliyə və ya ikincil cərəyana çevirir. Bu çıxış tez və dəqiq nasazlıq aşkar etmək üçün relelər, sayğaclar və monitorinq sistemləri ilə uyğun gəlir.
S: Pişi tipli sıfır ardıcıl ct cərəyan transformatorunun tipik tətbiqləri hansılardır?
A: pişi tipli sıfır ardıcıl ct cərəyan transformatoru adətən aşağıdakılarda istifadə olunur:
1.Torpaq nasazlığının qorunması və sızma cərəyanının aşkarlanması;
2. Enerji paylama sistemlərində neytral nöqtələrin monitorinqi;
3. Rəqəmsal mühafizə releləri, harmonik bastırma cihazları və smart şəbəkə monitorinq sistemləri ilə inteqrasiya.
4. Sənaye avadanlıqları, tikinti elektrik şəbəkələri və dəmir yolu tranzit sistemləri.
