seçilməsi birHava dövrə açarı ACBtəkcə cari reytinqlərin uyğunlaşdırılması ilə bağlı deyil. Mühəndislər, panel qurucuları, fabrik sahibləri, layihə podratçıları və satınalma qrupları üçün əsl problem avadanlığı qoruya bilən, dayanma müddətini azaldan, keçid qurğusunun dizaynına uyğunlaşan, gələcək yükün genişləndirilməsini dəstəkləyən və uzun illər istismardan sonra etibarlı qala bilən açar seçməkdir. Bu məqalə, Hava Devre Keçiri ACB-nin necə işlədiyini, onun harada istifadə edildiyini, hansı spesifikasiyalar daha çox əhəmiyyət kəsb etdiyini və alıcıların seçim zamanı bahalı səhvlərdən necə qaça biləcəyini izah edir. O, həmçinin işləmək üçün praktiki satınalma mülahizələrini təqdim edirWenzhou Xifa Electrical Equipment Co., Ltd.sənaye və kommersiya enerji sistemləri üçün ACB həlləri əldə edərkən.
Mündəricat
Aşağı gərginlikli enerji paylama sistemində, əsas açarı tez-tez satınalma siyahısında bir element kimi qəbul edilir. Bu ona baxmaq üçün riskli bir yoldur. Hava Devre Keçiri ACB adətən sistemin kritik nöqtəsində quraşdırılır, məsələn, daxil olan panel, əsas paylama şkafı, generator çıxış paneli, transformatorun ikinci tərəfi və ya böyük qidalandırıcı dövrə. Düzgün işə düşmədikdə, nəticə kiçik bir elektrik nasazlığı olmaya bilər. Bu, istehsalın dayandırılması, avadanlıqların zədələnməsi, yanğın riski və ya bahalı təcili təmirə çevrilə bilər.
Bir çox alıcı 630A, 1000A, 1600A, 2000A və ya 3200A kimi cari reytinqə görə ACB axtarır. Hazırkı reytinq, əlbəttə ki, vacibdir, lakin bu, tam hekayə deyil. Qırıcı həmçinin quraşdırma sahəsinin qısaqapanma səviyyəsinə, yükün mühafizə tələblərinə, keçid qurğusunun quruluşuna, iş mühitinə və obyektin texniki xidmət planına uyğun olmalıdır.
Yaxşı bir hava dövrə açarı ACB elektrik sisteminə anormal cərəyanı ayırmaq üçün idarə olunan üsul verir. Kabelləri, şinləri, transformatorları, generatorları, mühərrikləri və aşağı axın avadanlıqlarını qoruyur. Daha da əhəmiyyətlisi, texniki xidmət qruplarına güvən verir. Sabit mexaniki hərəkətə, dəqiq açmaya və aydın qoruma parametrlərinə malik açarın ətrafında sistem qurulduqda, bütün paylama otağını idarə etmək daha asan olur.
Əsl satınalma sualı sadəcə olaraq “Qırıcı nə qədərdir?” deyil. Daha yaxşı bir sual budur: "Mümkün olan ən pis anda nasazlıq baş verdikdə, bu kəsici hələ də sistemimi düzgün şəkildə qoruyacaqmı?"

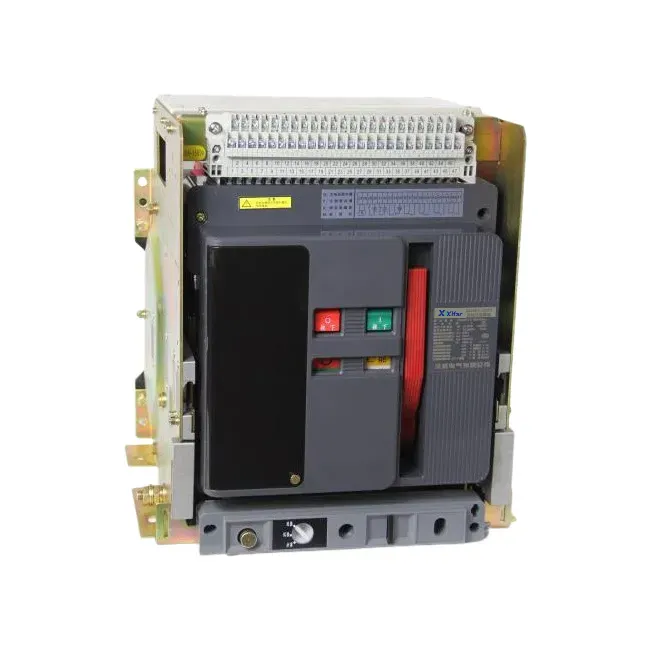

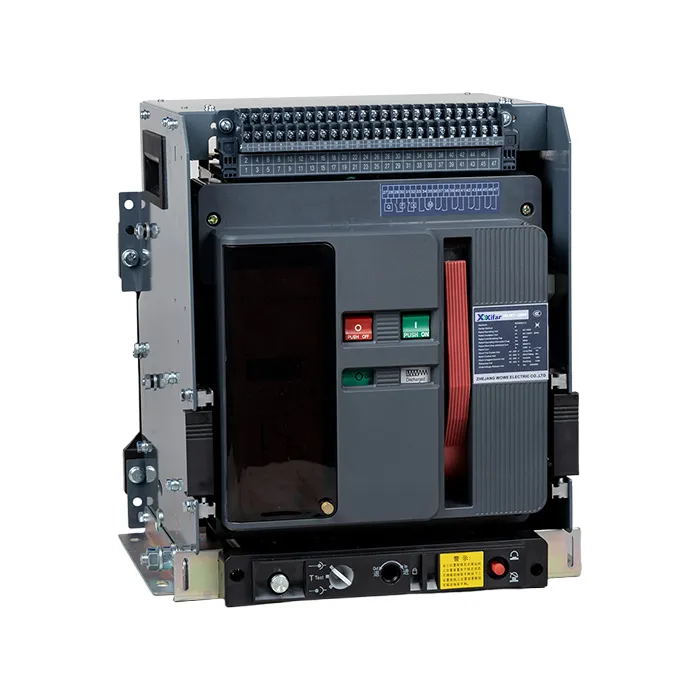

Hava dövrə açarı ACB qövs söndürmə vasitəsi kimi havadan istifadə edən aşağı gərginlikli keçid və mühafizə cihazıdır. Arızanın kəsilməsi zamanı kontaktlar ayrıldıqda elektrik qövsü yaranır. Kesici, cərəyan təhlükəsiz şəkildə kəsilənə qədər qövsü qövs kanalları vasitəsilə istiqamətləndirir və soyuyur. Bu dizayn ACB-ləri etibarlılıq, davamlılıq və tənzimlənən qorunmanın vacib olduğu yüksək cərəyanlı aşağı gərginlikli tətbiqlər üçün uyğun edir.
Praktik istifadədə bir Hava Devre Keçiri ACB bir neçə vacib funksiyanı yerinə yetirə bilər. O, dövrəni əllə və ya elektriklə açıb söndürə bilər. Həddindən artıq yüklənmə, qısaqapanma, aşağı gərginlik və ya torpaq nasazlığı halları baş verdikdə, açma qurğusunun konfiqurasiyasından asılı olaraq avtomatik işə düşə bilər. Bir çox müasir elektrik sistemlərində ağıllı səfər qurğuları ölçmə, rabitə, nasazlıq qeydləri və tənzimlənən qoruma əyrilərini də dəstəkləyir.
Kiçik açarlarla müqayisədə, ACB tez-tez əsas enerji paylama səviyyəsi üçün seçilir, çünki o, daha yüksək çərçivə cərəyanlarını və daha güclü nasazlıq kəsilməsi tələblərini idarə edə bilir. Böyük elektrik şkaflarında, xüsusən də çəkilmiş dizayndan istifadə edərkən yoxlamaq və onlara qulluq etmək daha asandır. Uzun müddət dayana bilməyən qurğular üçün bu davamlılıq kiçik bir üstünlük deyil.
Alıcılar nadir hallarda mübarizə aparırlar, çünki onlar bir Air Circuit Breaker ACB tapa bilmirlər. Çox modellər kağız üzərində oxşar göründüyü üçün mübarizə aparırlar. Aşağı qiymət ilk baxışda cəlbedici görünə bilər, lakin yanlış seçim uyğunsuzluğa, quraşdırmanın gecikməsinə, həddindən artıq qızmaya, narahatçılığa səbəb ola bilər, zəif seçiciliyə və ya satışdan sonra çətin dəstəyə səbəb ola bilər.
Panel qurucuları üçün ölçü uyğunluğu çox vaxt əsas narahatlıq doğurur. Şkafın dizaynına uyğun olmayan kəsici shinanın düzülüşünə, qapının açılmasına, iş tutacağı mövqeyinə və texniki xidmət sahəsinə təsir göstərə bilər. Zavod istifadəçiləri üçün ən böyük narahatlıq adətən sabit əməliyyatdır. Onlara lazım olduqda işə düşən, sistem sağlam olduqda bağlı qalan və lazımsız fasilələr olmadan xidmət göstərilə bilən açar lazımdır.
Podratçılar üçün çatdırılma sürəti və sənədlər də vacibdir. Layihə göndərilməzdən əvvəl məhsul fotoşəkilləri, çertyojlar, naqil diaqramları, sınaq hesabatları, sertifikatlar, ad lövhəsi təfərrüatları və qablaşdırma məlumatlarını tələb edə bilər. Təchizatçı aydın cavab verə bilməsə, layihə cədvəli pozula bilər.
| Alıcı narahatlığı | Niyə vacibdir | Sifariş verməzdən əvvəl nəyi təsdiqləməlisiniz |
|---|---|---|
| Cari reytinq uyğunsuzluğu | Kiçik ölçülü kəsici çox qıza bilər və ya çox tez-tez işə düşə bilər, böyük ölçülü kəsici isə qoruma dəqiqliyini azalda bilər. | Nominal cərəyan, çərçivə ölçüsü, yük növü, gələcək genişləndirmə ehtiyatı. |
| Qeyri-kafi qırılma qabiliyyəti | Qırıcı quraşdırma nöqtəsində yüksək nasazlıq cərəyanını təhlükəsiz şəkildə kəsməyə bilər. | Icu, Ics, sahənin qısaqapanmasının hesablanması, transformatorun gücü. |
| Yanlış quraşdırma quruluşu | Açar keçid qurğusuna uyğun gəlməyə bilər və ya onu saxlamaq üçün əlverişsiz ola bilər. | Sabit tip və ya çəkilmə növü, ölçüləri, panelin kəsilməsi, şin bağlantısı. |
| Yanlış qorunma parametrləri | Zəif koordinasiya lazımsız bağlanmalara və ya düzgün nasazlıq zonasının təcrid olunmamasına səbəb ola bilər. | Gəzinti vahidinin növü, uzunmüddətli gecikmə, qısa müddətli gecikmə, ani və torpaq nasazlığı parametrləri. |
| Zəif texniki dəstək | Alıcılar quraşdırma, sınaq və ya istismara vermə zamanı gecikmələrlə üzləşə bilər. | Təchizatçı cavab sürəti, çertyojlar, təlimatlar, naqillərə dəstək, satış sonrası xidmət. |
Professional Air Circuit Breaker ACB seçimi kataloq səhifəsindən deyil, elektrik sistemindən başlayır. Modeli təsdiq etməzdən əvvəl alıcılar nominal gərginlik, nominal cərəyan, tezlik, dirəklərin sayı, qısaqapanma səviyyəsi, şkaf növü, iş üsulu, mühafizə tələbləri və rabitə ehtiyacları daxil olmaqla əsas layihə məlumatlarını toplamalıdırlar.
Nominal cərəyan adətən alıcıların qeyd etdiyi ilk parametrdir. Bununla belə, nominal xidmətin qısaqapanma qabiliyyəti də eyni dərəcədə vacibdir. Yüksək son qırma qabiliyyətinə malik, lakin daha aşağı xidmət qabiliyyətinə malik kəsici tələbkar sənaye sistemləri üçün ən yaxşı seçim olmaya bilər. Kritik yüklər üçün alıcılar həm Icu, həm də Ics dəyərlərinə diqqət yetirməlidirlər.
Səfər bölməsi xüsusi diqqətə layiqdir. Müasir zavod, məlumat mərkəzi, kommersiya binası və ya bərpa olunan enerji layihəsi daha təkmil mühafizə və monitorinq funksiyalarını tələb edə bildiyi halda, sadə paylama paneli üçün əsas mühafizə vahidi kifayət edə bilər. Tənzimlənən parametrlər yuxarı və aşağı axın cihazları arasında seçiciliyi yaxşılaşdırmağa kömək edə bilər.
Satınalma qrupları üçün praktiki məsləhət: kotirovka tələb edərkən təchizatçıya panel rəsmini, sistem gərginliyini, nominal cərəyanı, qütb nömrəsini, tələb olunan qırılma qabiliyyətini, quraşdırma növünü və aksesuarların siyahısını birlikdə göndərin. Bu, irəli-geri əlaqəni azaldır və model səhvlərinin qarşısını alır.
Alıcılar tez-tez ACB-ləri MCCB və VCB-lərlə müqayisə edirlər. Fərq hansının universal olaraq daha yaxşı olması ilə bağlı deyil. Gərginlik səviyyəsindən, cərəyan diapazonundan, quraşdırma mövqeyindən, qorunma tələbindən, texniki xidmət gözləntisindən və büdcədən asılıdır.

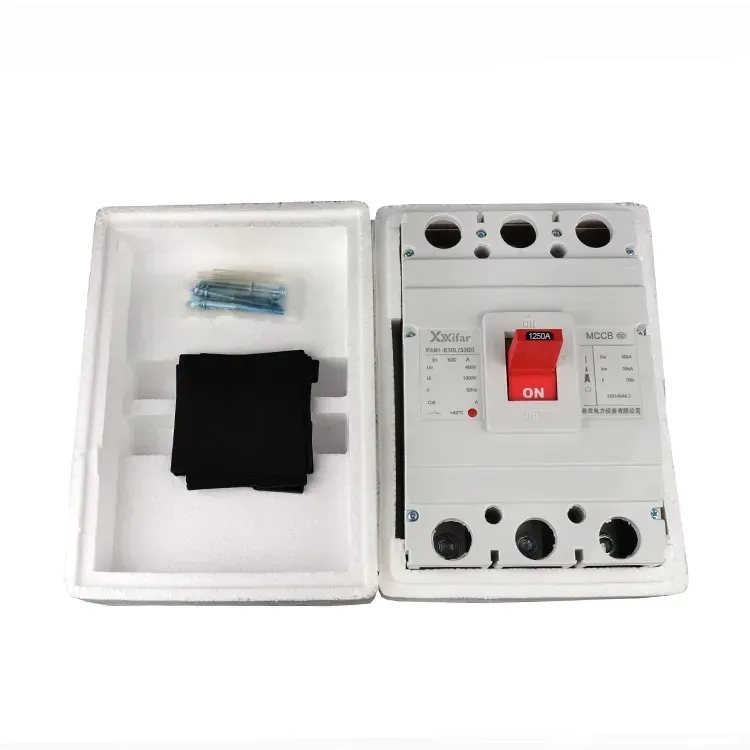

Qəliblənmiş qutu dövrə açarı aşağı cərəyan qidalandırıcı sxemlər, maşın panelləri və yığcam paylama tətbiqləri üçün geniş istifadə olunur. İqtisadi, yığcam və quraşdırılması sadədir. Bununla belə, sistem cərəyanı daha yüksək olduqda və mühafizə tələbləri daha da təkmilləşdikdə, Hava Devre Keçiri ACB daha uyğun olur.
Vakuum açarı adətən orta gərginlikli sistemlərdə istifadə olunur. Onun qövsün söndürülməsi ACB-nin hava qövs kanalının quruluşundan fərqli olan vakuum kəsicinin içərisində baş verir. Sadə dillə desək, ACB-lər adətən aşağı gərginlikli əsas paylama üçün seçilir, VCB-lər isə orta gərginlik paylanması üçün seçilir.
| Kesici növü | Ümumi Gərginlik Səviyyəsi | Tipik İstifadə | Əsas Üstünlük |
|---|---|---|---|
| Hava dövrə açarı ACB | Aşağı gərginlikli enerji paylanması | Əsas giriş paneli, böyük qidalandırıcı, generator çıxışı, transformatorun ikinci tərəfi | Yüksək cərəyan gücü, tənzimlənən qorunma, rahat texniki xidmət, ağıllı seçimlər |
| Kalıplanmış Korpus Devre Keçiri MCCB | Aşağı gərginlik paylanması | Filial sxemləri, daha kiçik qidalandırıcılar, maşın panelləri | Kompakt ölçü, iqtisadi qiymət, asan quraşdırma |
| Vakuum açarı VCB | Orta gərginliyin paylanması | Yarımstansiyalar, orta gərginlikli paylayıcı qurğular, sənaye elektrik şəbəkələri | Vakuumda güclü qövs söndürmə, orta gərginlik kəsilməsi üçün uyğundur |
Aşağı gərginlikli enerji paylamasının güclü qorunma və etibarlı keçid tələb olunduğu yerdə tez-tez hava dövrə açarı ACB istifadə olunur. Sənaye zavodlarında, ticarət binalarında, məlumat mərkəzlərində, enerji paylama otaqlarında, xəstəxanalarda, hava limanlarında, dəmir yolu tranzit qurğularında, su təmizləyici qurğularda, mədən layihələrində və bərpa olunan enerji sistemlərində görünür.
İstehsal müəssisələrində ACB emalatxananın əsas daxil olan xəttini qoruya bilər. Ticarət binasında, aşağı gərginlikli keçid panelində əsas açar kimi xidmət edə bilər. Məlumat mərkəzində, dayanma müddətinin çox baha olduğu kritik güc yollarının qorunmasına kömək edə bilər. Bərpa olunan enerji stansiyalarında ACB-lər transformatorlar, çeviricilər və ya köməkçi sistemlərlə əlaqəli aşağı gərginlikli paylayıcı şkaflarda istifadə edilə bilər.
Bütün bu tətbiqlərdə ortaq nöqtə sadədir: sistem əsas qoruma mövqeyində etibarlı cihaza ehtiyac duyur. Elektrik yükü böyük olduqda, nasazlıq cərəyanı ciddi olduqda və iş mühiti təkrarlanan nasazlıqlara dözə bilmirsə, düzgün seçilmiş Hava Devre Kesicisi ACB isteğe bağlı komponentdən çox zəruri investisiyaya çevrilir.
Etibarlı təchizatçı bir açar satmaqdan daha çox şey etməlidir. Təchizatçı sifarişin arxasındakı iş şəraitini başa düşməlidir. Elektrik mütəxəssisi olmayan alıcılar üçün bu daha vacibdir. Aydın texniki əlaqə istehsala başlamazdan əvvəl səhv model seçiminin qarşısını ala bilər.
Wenzhou Xifa Electrical Equipment Co., Ltd aşağı gərginlikli sistemlər üçün Air Circuit Breaker ACB həlləri daxil olmaqla, enerji paylama proqramları üçün elektrik məhsulları təmin edir. Alıcılar üçün dəyər təkcə məhsulun özündə deyil, həm də model tövsiyəsində, istehsal qabiliyyətində, fərdiləşdirmə seçimlərində, zavod sınaqlarında və çatdırılmadan əvvəl və sonra rabitə dəstəyindədir.
Təchizatçını qiymətləndirərkən alıcılar praktiki suallar verməlidirlər. Təchizatçı texniki təsvirləri təqdim edə bilərmi? Layihə məlumatlarına əsaslanaraq düzgün cari reytinq və kəsilmə qabiliyyətini tövsiyə edə bilərlərmi? Onlar sabit tipli və çəkiliş tipli strukturları dəstəkləyə bilərmi? Onlar motor operatorları, şunt buraxılışları, aşağı gərginlik buraxılışları, köməkçi kontaktlar və ağıllı səfər qurğuları kimi aksesuarları təmin edə bilərmi? Quraşdırıcının sualları olduqda tez cavab verə bilərlərmi?
| Təchizatçı Qiymətləndirmə Nöqtəsi | Alıcı nə axtarmalıdır |
|---|---|
| Məhsul çeşidi | Çoxsaylı cari reytinqlər, dirək seçimləri, iş rejimləri və aksesuar konfiqurasiyaları. |
| Texniki dəstək | Seçim, çertyojlar, naqillər, quraşdırma və işə salma ilə bağlı aydın ünsiyyət. |
| Keyfiyyətə nəzarət | Müntəzəm fabrik yoxlaması, mexaniki əməliyyat yoxlamaları, izolyasiya yoxlamaları və işə düşmə performansının yoxlanılması. |
| Fərdiləşdirmə qabiliyyəti | Layihəyə aid tələblər, kabinet uyğunluğu, aksesuarlar və qablaşdırma ehtiyacları üçün dəstək. |
| Çatdırılma koordinasiyası | Ağlabatan çatdırılma müddəti, ixrac qablaşdırması, göndərmə sənədləri və cavab verən sifariş yeniləmələri. |
Hətta yüksək keyfiyyətli Hava Devre Keçiri ACB düzgün quraşdırma və dövri yoxlama tələb edir. Elektrik mühafizə vasitələri mexaniki, istilik və elektrik gərginliyi altında işləyir. Toz, nəm, boş birləşmələr, köhnəlmiş yağ, kontakt aşınması və pis iş şəraiti uzunmüddətli etibarlılığı azalda bilər.
Baxım planının mürəkkəb olması lazım deyil, lakin ardıcıl olmalıdır. Operatorlar keçid qurğusunu təmiz və quru saxlamalı, anormal istiləşməni yoxlamalı, birləşmələrin sıxlığını yoxlamalı, iş mexanizmini yoxlamalı və mümkün olduqda səfər qeydlərini nəzərdən keçirməlidir. Çıxış tipli ACB-lər üçün mexaniki zədələnmənin qarşısını almaq üçün rəf mexanizmi düzgün işlədilməlidir.
Bir çox hallarda açarın nasazlığı birdən baş vermir. Qeyri-adi səs-küy, yanma qoxusu, görünən rəng dəyişikliyi, qeyri-sabit bağlanma hərəkəti, tez-tez narahatedici işə düşmə və ya terminallarda anormal temperatur artımı kimi xəbərdarlıq əlamətləri var. Bu işarələrə məhəl qoymamaq idarə oluna bilən texniki problemi ciddi elektrik qəzasına çevirə bilər.
Hava Devre Keçiri ACB-nin əsas məqsədi aşağı gərginlikli enerji paylama sistemlərini həddindən artıq yüklənmədən, qısaqapanmadan, torpaqda nasazlıqdan və digər anormal elektrik şəraitindən qorumaqdır. O, həmçinin operatorlara normal əməliyyat və ya texniki qulluq zamanı böyük sxemləri təhlükəsiz şəkildə dəyişməyə imkan verir.
Hava dövrə açarı ACB əsasən aşağı gərginlikli paylama sistemlərində istifadə olunur. Orta gərginlikli tətbiqlər üçün Vakuum Açar VCB adətən daha uyğun seçimdir. Alıcılar açar növünü seçməzdən əvvəl sistemin gərginliyini təsdiqləməlidirlər.
Sabit tipli ACB-lər çox vaxt daha yığcam və qənaətcil olur. Çıxarılan tipli ACB-ləri şkafın əsas sökülməsi olmadan yoxlamaq, dəyişdirmək və saxlamaq daha asandır. Baxım sürətinin vacib olduğu mühüm enerji sistemləri üçün tez-tez çəkiliş növünə üstünlük verilir.
Sistem tənzimlənən qoruma, cari displey, nasazlıq qeydləri, rabitə və ya digər qoruyucu qurğularla daha yaxşı koordinasiya tələb edirsə, ağıllı səfər bloku praktik seçimdir. Daha sadə sistemlər üçün əsas səfər vahidi kifayət edə bilər.
Nominal cərəyan faktiki yük cərəyanına, transformatorun gücünə, kabel ölçüsünə, temperatur şəraitinə və gələcək genişləndirmə planına uyğun olaraq seçilməlidir. Yalnız köhnə model nömrəsini təxmin etməklə və ya kopyalamaqla seçilməməlidir.
Qırma qabiliyyəti kəsicinin yüksək qısaqapanma cərəyanını təhlükəsiz şəkildə kəsə biləcəyini göstərir. Əgər seçilmiş kəsici kifayət qədər qırılma qabiliyyətinə malikdirsə, o, ciddi nasazlıq zamanı sıradan çıxa bilər. Bu, ACB seçimində ən vacib təhlükəsizlik parametrlərindən biridir.
Bəli. Layihə ehtiyaclarından asılı olaraq, alıcılar müxtəlif cari reytinqlər, dirək nömrələri, iş rejimləri, quraşdırma strukturları, səfər vahidləri, aksesuarlar və qablaşdırma tələbləri tələb edə bilər. Kotirovkadan əvvəl layihə təfərrüatlarını təqdim etmək yaxşıdır.
Siz nominal gərginliyi, nominal cərəyanı, qütb nömrəsini, kəsilmə qabiliyyətini, quraşdırma tipini, iş rejimini, səfər vahidinin tələblərini, aksesuarlar siyahısını, miqdarı, layihənin təyinat yerini və əgər varsa, şkaf təsvirlərini təqdim etməlisiniz. Bu, təchizatçıya düzgün Hava Devre Keçiri ACB-ni daha dəqiq tövsiyə etməyə kömək edir.
ACB Hava Dövr Keçirinin seçilməsi sistemin təhlükəsizliyinə, texniki xidmətin səmərəliliyinə və uzunmüddətli istismar xərclərinə təsir edən bir qərardır. Yaxşı uyğunlaşdırılmış kəsici qiymətli avadanlığı qorumağa, planlaşdırılmamış dayanma müddətini azaltmağa və kritik paylayıcı sistemləri idarə edərkən elektrik komandanıza daha çox inam verməyə kömək edir.
Əgər siz aşağı gərginlikli paylama layihəsini planlaşdırırsınızsa, keçid cihazını təkmilləşdirir, panellərin yığılması üçün ACB-lər əldə edirsinizsə və ya sənaye obyekti üçün modelləri müqayisə edirsinizsə, Wenzhou Xifa Electrical Equipment Co., Ltd. əsas seçim nöqtələrini nəzərdən keçirməyə və tətbiqinizə əsasən uyğun məhsul seçimlərini təmin etməyə kömək edə bilər.
Model seçimi, texniki təfərrüatlar, kotirovka dəstəyi və ya fərdiləşdirilmiş Air Circuit Breaker ACB tələbləri üçün lütfən,bizimlə əlaqə saxlayınbu gün və layihənizin xüsusiyyətlərini paylaşın. Komandamız enerji paylama sisteminiz üçün praktik, təhlükəsiz və sərfəli həll tapmağa kömək edəcək.
