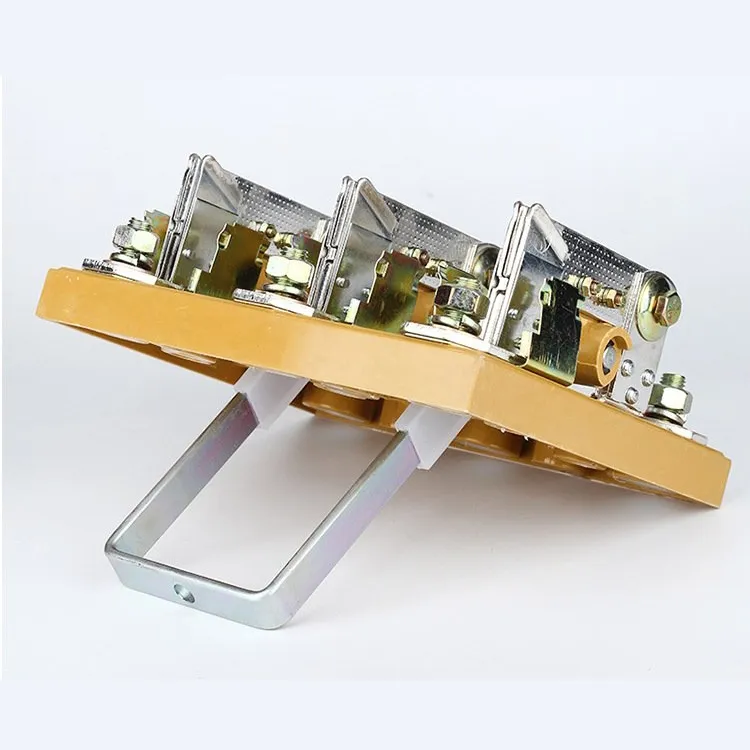

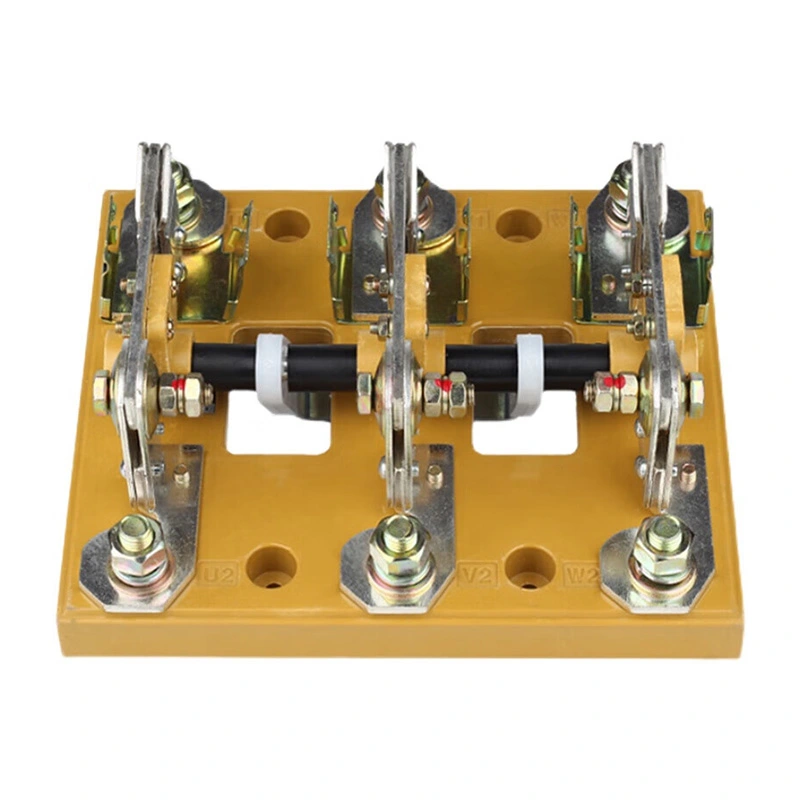

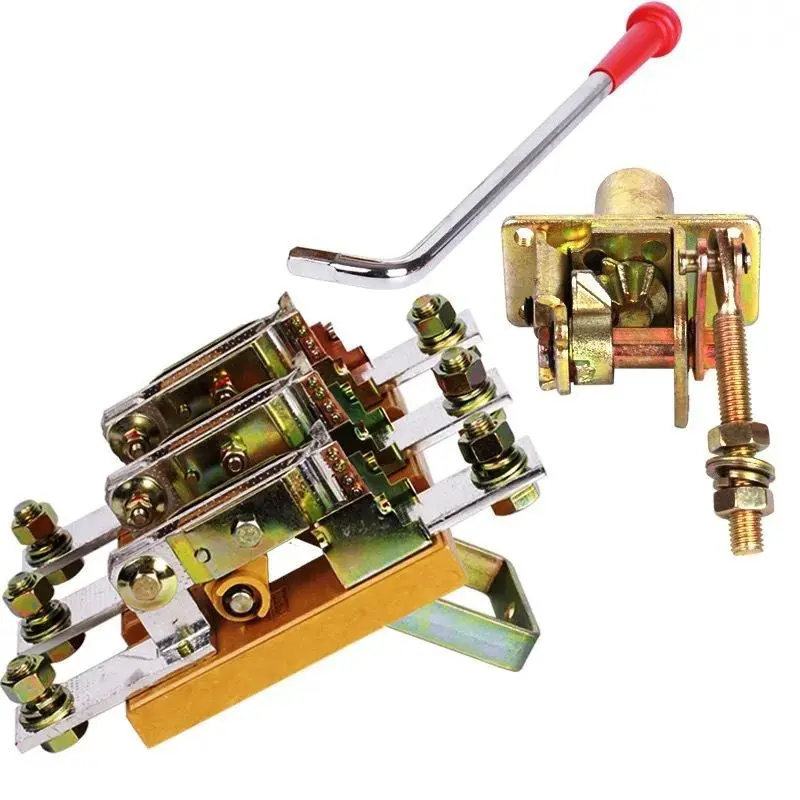

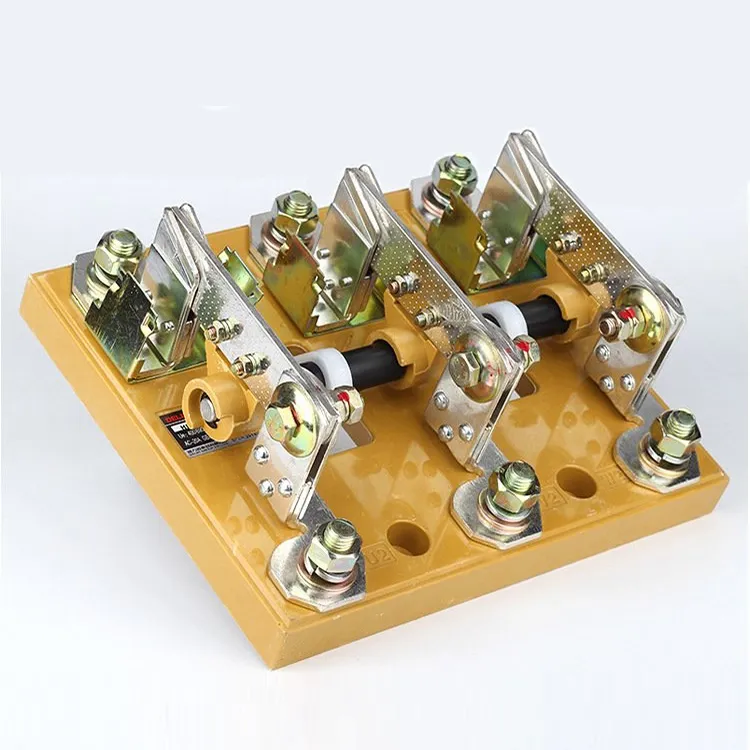

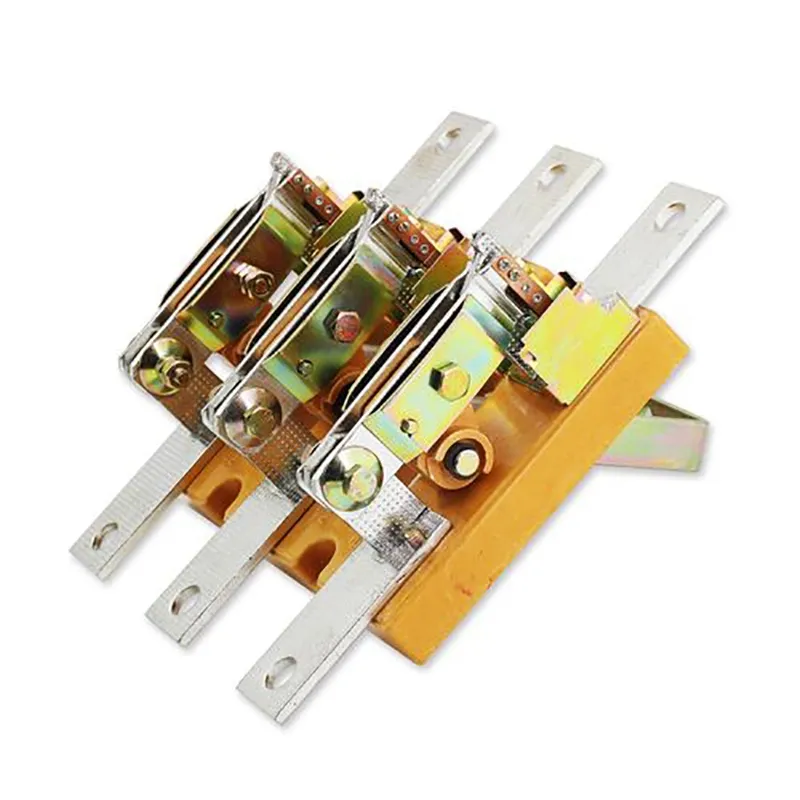

100 Amp 4 Qütblü İzolyator Açar

Wenzhou XiFa Electric Power Equipment Co., Ltd möhkəm 100 amperlik 4 qütblü izolyator açarları istehsal edən etibarlı bir zavoddur. Şirkət keçirici hissələr arasında effektiv izolyasiya təmin etmək və fazadan fazaya qısa qapanmaların qarşısını almaq üçün izolyasiya materialı kimi epoksi qatranı və ya termoset plastikləri qəbul edir. Və kontakt yüksək keçiriciliyə malik mis və ya gümüş örtüklü mis ərintisi ola bilər ki, dövrənin etibarlı əlaqəsini və ayrılmasını təmin etsin, gümüş örtük müqaviməti, istiliyi və oksidləşməni azaldır. Əlavə olaraq, hər satılan 100 amperlik 4 qütblü izolyator açarları üçün texniki komanda 24 saat ərzində müştərilərin suallarına cavab verəcək.

Sorğu göndərin

Məhsul təsviri

100 amperlik 4 qütblü izolyator açarı dövrələri ayırmaq və enerji təchizatını kəsmək üçün nəzərdə tutulmuş elektrik keçid cihazıdır. O, iki giriş terminalı və iki çıxış terminalı daxil olmaqla dörd ayrı dirəkdən ibarətdir. Etibarlı ayırma təmin etməklə, 100 amperlik 4 qütblü izolyator açarı həm personalın, həm də avadanlıqların təhlükəsizliyini təmin edir.

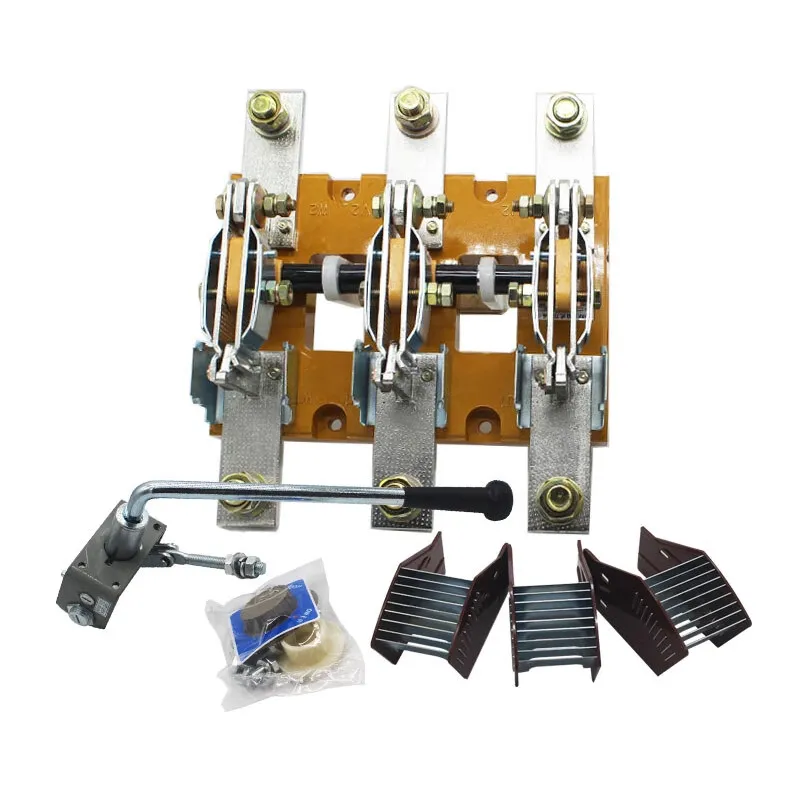

100 amperlik 4 qütblü izolyator açarı adətən üç əsas hissədən ibarətdir: korpus, işləmə mexanizmi və elektrik komponentləri. Korpus cərəyan sızmasının və elektrik şokunun qarşısını almaq üçün izolyasiya materiallarından hazırlanmışdır. İşləmə mexanizmi açarın əl ilə açılmasına və ya bağlanmasına imkan verir, elektrik komponentlərinə isə dirəklər, əlaqə terminalları və digər keçirici elementlər daxildir.

100 amperlik 4 qütblü izolyator açarının ümumi tətbiqləri:

1.Güc Sistemləri: Yarımstansiyalarda və paylayıcı şəbəkələrdə geniş istifadə olunur, 100 amperlik 4 qütblü izolyator açarı şəbəkənin təhlükəsiz və sabit işləməsini təmin edərək enerji axınını ayırır və ya yönləndirir.

2.Sənaye Qurğuları: Maşınlara nəzarət və avtomatlaşdırma sistemlərində tətbiq olunan 100 amperlik 4 qütblü izolyator açarı texniki xidmət zamanı gücün təhlükəsiz kəsilməsini təmin edərək həm işçinin, həm də avadanlıqların qorunmasını təmin edir.

3.Nəqliyyat Sistemləri: Dəmir yollarında, metrolarda və digər nəqliyyat infrastrukturlarında keçid elektrik dövrələrini təcrid etmək, sərnişinlərin, işçi heyətin və avadanlıqların təhlükəsizliyini təmin etmək üçün istifadə olunur.

100 Amp 4 Pole Isolator Switch

İstehsal parametri:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik gücü (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
İş cərəyanı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor Gücü (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yaratma və sındırma qabiliyyəti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Pik Dəyəri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mexanik Ömrü (dəfə)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik ömrü (dəfə)
Ue=660V Nominal Cərəyan le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Çəki (kq)
3 dirək	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 dirək	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
İşləmə anı (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

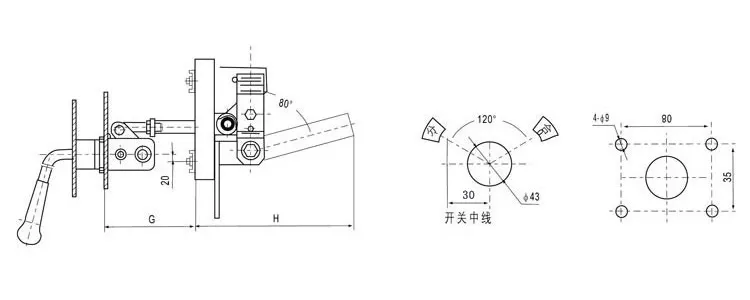

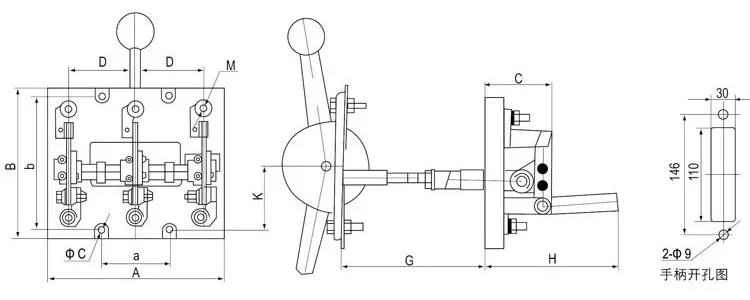

Növ		Çərçivə Ölçüsü (mm)						Quraşdırma Ölçüsü (mm)
Növ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

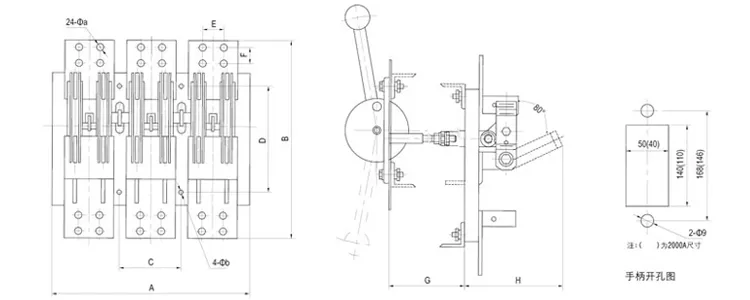

Növ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

İstehsal haqqında tez-tez verilən suallar:

S: 100 amperlik 4 qütblü izolyator açarı nədir?

A: Bu, dörd naqilli sistemi, adətən üç fazalı üstəgəl neytralı enerji təchizatından təhlükəsiz şəkildə ayırmaq üçün nəzərdə tutulmuş əl açarıdır. 100 amper gücündə qiymətləndirilib, texniki xidmət və təhlükəsizlik məqsədləri üçün görünən və etibarlı bir izolyasiya nöqtəsi təmin edir.

Q: How does a 100 amp 4 pole isolator switch differ from a 100 amp 3 pole isolator switch?

A: 3 qütblü izolyator yalnız üç fazalı xətləri ayırır. 4 qütblü izolyator üç fazı və neytralı eyni vaxtda ayıraraq dövrənin ümumi izolyasiyasını təmin edir. Bu, qalıq cərəyan axını riskini azaldır və müəyyən tətbiqlərdə daha yüksək təhlükəsizlik təmin edir.

S: 100A 4 qütblü izolyator açarından istifadə etməyin əsas üstünlükləri hansılardır?

A: Əsas üstünlüklərə fazaların və neytralların tam kəsilməsi, yerə qənaət edən kompakt dizayn, quraşdırma asanlığı və yüksək etibarlılıq daxildir. Baxım zamanı təhlükəsizliyi artıran aydın, görünən qırılma nöqtəsi təmin edir.
