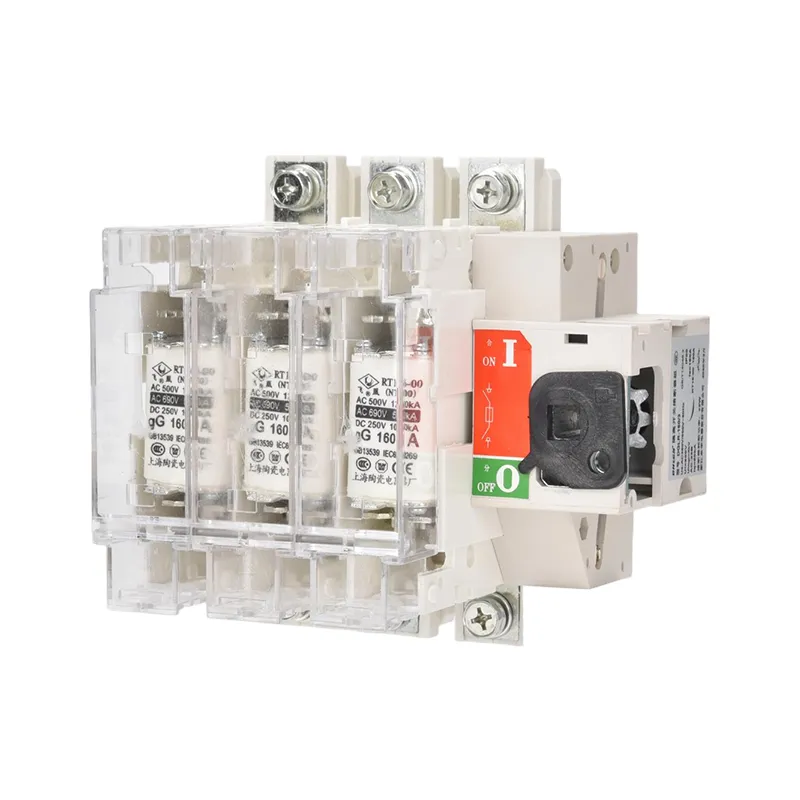

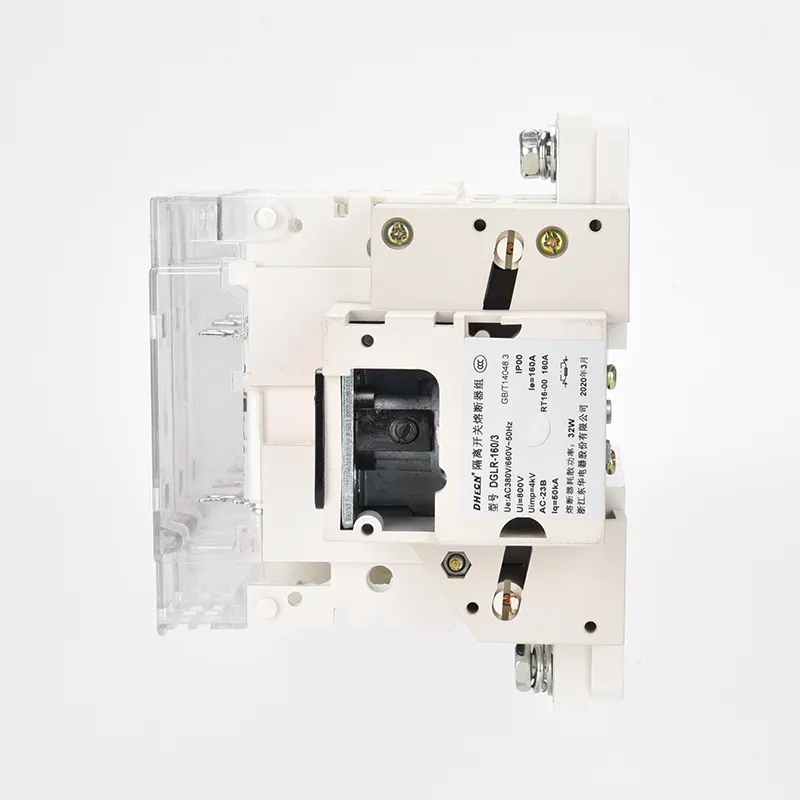

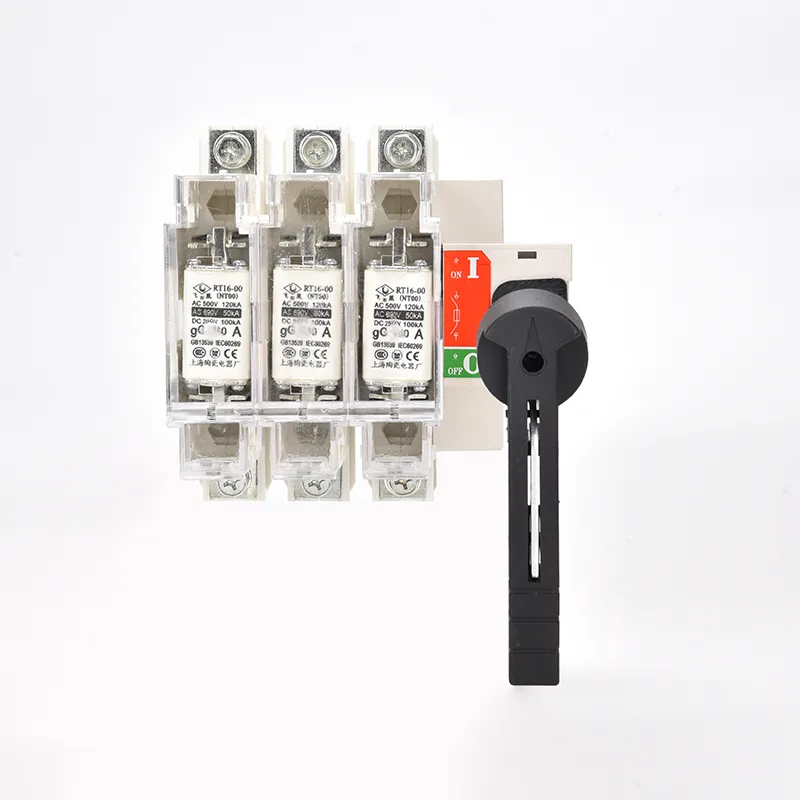

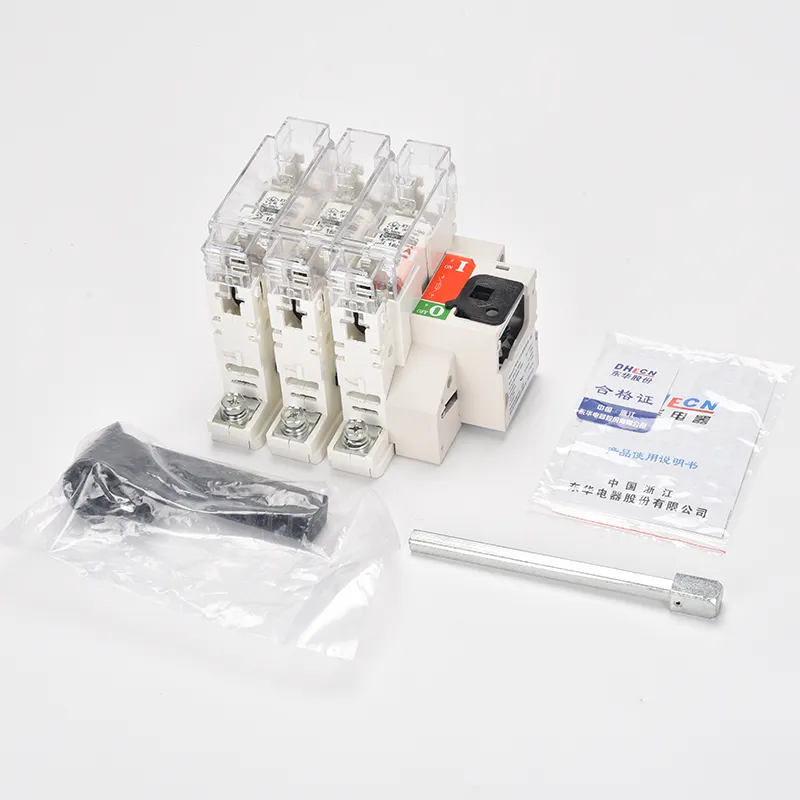

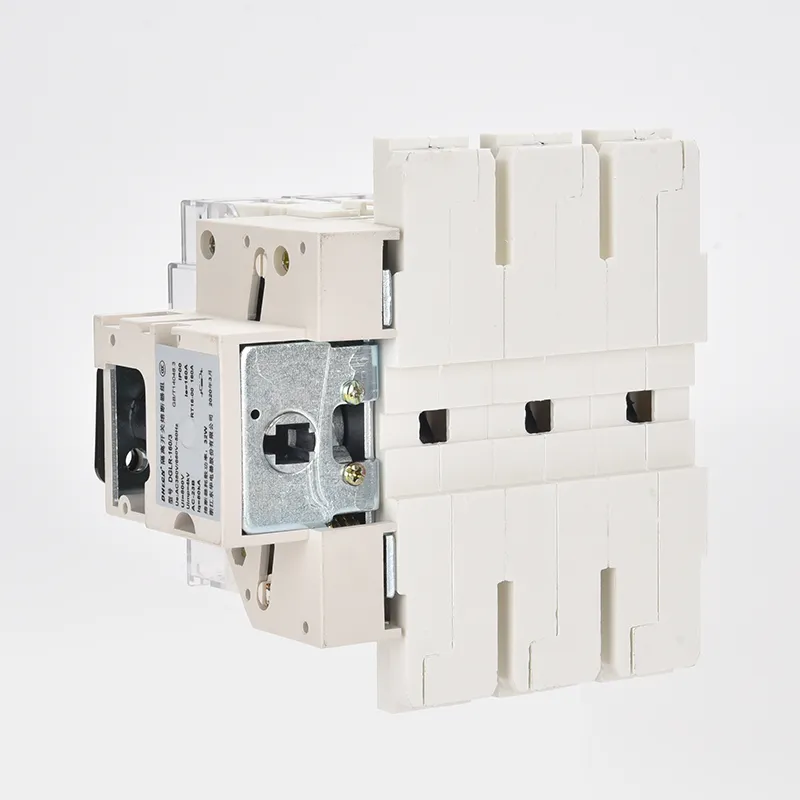

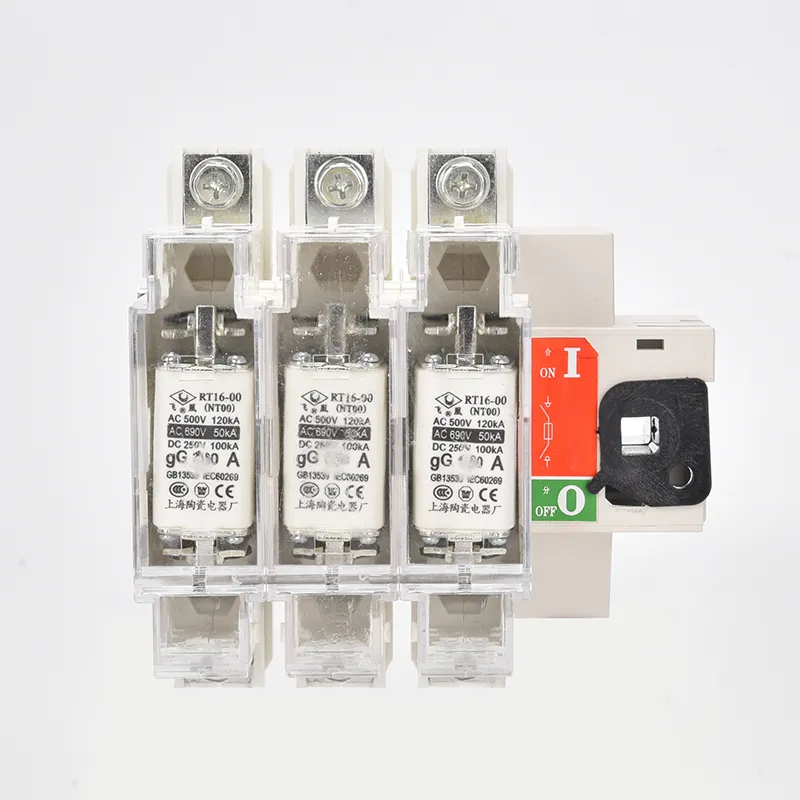

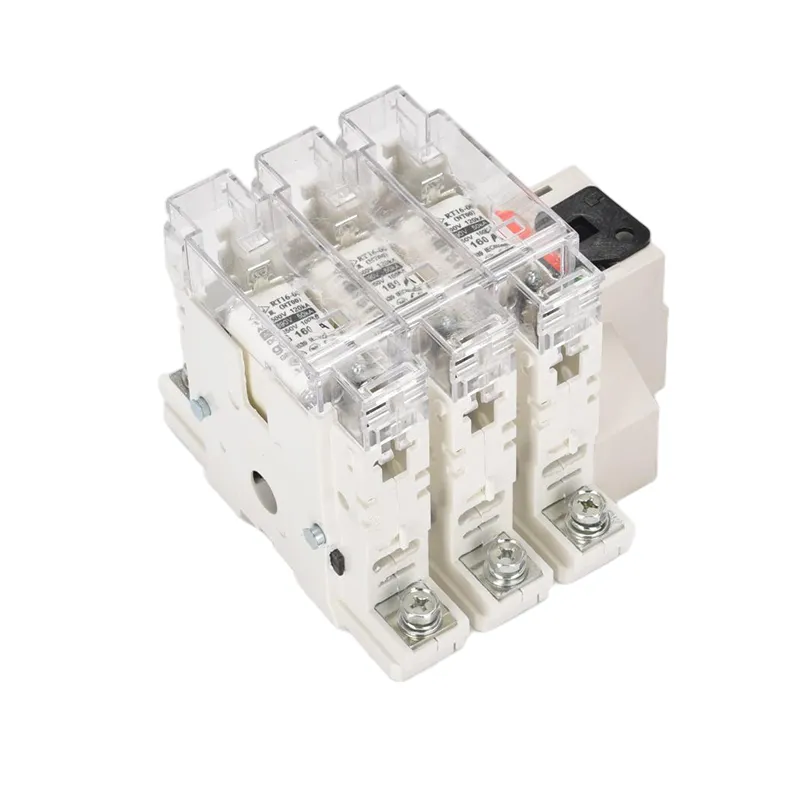

AC üç fazalı qoruyucu izolyator açarı

Wenzhou XiFa electric Power Equipment Co., Ltd-də istehsal olunan hər bir ac üç fazalı qoruyucu izolyator açarı aydın görünən qırılma nöqtəsi, dövrələrin təhlükəsiz izolyasiyası və qısa qapanma və həddindən artıq yüklənmələrə qarşı qorunma təmin edə bilər. Dizayn detallarına bu diqqət texniki qulluq və gündəlik istismar zamanı riski minimuma endirir. Bu arada, WenZhou XiFa, müştərilərin məhsulun ömrü boyu həm yüksək keyfiyyətli izolyator açarları, həm də etibarlı dəstəyi almasını təmin etmək üçün satılan hər bir ac üç fazalı qoruyucu izolyator açarı üçün texniki dəstək, quraşdırma təlimatı və sürətli cavab xidməti təqdim edir.

Sorğu göndərin

Məhsul təsviri

AC üç fazalı qoruyucu izolyator açarı həm dövrə ayırma, həm də həddindən artıq cərəyandan qorunma təklif edərək, izolyator və qoruyucu funksiyalarını birləşdirir. Onun struktur xüsusiyyətləri və üstünlükləri aşağıdakı kimi ümumiləşdirilə bilər:

Üç fazalı qoruyucu izolyator açarlarının struktur xüsusiyyətləri:

1.Əlaqə dizaynı: Hərəkətli kontakt təmas sahəsinin eninə uyğunlaşmaq üçün mərkəzdə qaldırılmış tağlı quruluşu qəbul edir. Bu, sabit kontaktla birləşdirildikdə etibarlı keçirici yolu təmin edir.

2. İnteqrasiya edilmiş qoruyucu: Aşırı cərəyandan qorunmanı təmin edən daxili qoruyucularla təchiz edilmişdir. Cari nominal dəyəri aşdıqda, qoruyucu element əriyir, dövrəni dərhal ayırır.

3.Mexaniki bloklama: Şaft tutacaqla bağlıdır və yay enerji saxlama mexanizmi sürətli keçidi təmin edir. Sürət və əməliyyat gücü əl səyindən asılı olmayaraq ardıcıl olaraq qalır.

4.Qoruyucu korpus: Korpus şüşə liflə gücləndirilmiş qatrandan hazırlanmışdır, əla dielektrik gücü və etibarlı izolyasiya performansı təklif edir.

Üç fazalı qoruyucu izolyator açarlarının üstünlükləri:

1.Hərtərəfli qorunma: açarın izolyasiya funksiyasını qoruyucunun həddindən artıq cərəyandan mühafizəsi ilə birləşdirir, qısaqapanmalara və həddindən artıq yüklənmələrə sürətli reaksiya verir.

2.Təhlükəsiz və etibarlı: Yüksək kəsmə qabiliyyəti, güclü cərəyanı məhdudlaşdıran xüsusiyyətlər və mexaniki bloklama xüsusiyyətləri əməliyyat təhlükəsizliyini artırır.

3. Asan texniki qulluq: Modul qoruyucu dizaynı bütün qurğunun dəyişdirilməsinə ehtiyac olmadan nasazlıqdan sonra qoruyucu elementlərin tez dəyişdirilməsinə imkan verir.

4. Effektiv: Nisbətən aşağı qiymətə sabit performans təklif edən, pad quraşdırılmış transformatorlar kimi aşağı gərginlikli proqramlar üçün çox uyğundur.

AC Three Phase Fuse Isolator Switch

Məhsul Parametri:

Çərçivə cərəyanı A	Sigortanın nominal cərəyanı (A)	Sigorta rejimi
63	10、20、30、40、50、63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

Ön Tip

Növ	Sigortanın ölçüsü	Çərçivə Ölçüsü və Quraşdırma Ölçüsü
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Növ	Sigortanın ölçüsü	Çərçivə Ölçüsü və Quraşdırma Ölçüsü
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

kənar növü

Növ	Sigortanın ölçüsü	Çərçivə Ölçüsü və Quraşdırma Ölçüsü
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Növ	Sigortanın ölçüsü	Çərçivə Ölçüsü və Quraşdırma Ölçüsü
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Məhsula qulluq:

S: AC üç fazalı qoruyucu izolyator keçidində qoruyucu necə işləyir?

A: Cərəyan nominal həddini keçdikdə qoruyucu element əriyir və dövrəni dərhal kəsir. Bu, kabelləri, transformatorları və avadanlıqları həddindən artıq yüklənmə və ya qısaqapanma nəticəsində yaranan zədələrdən qoruyur.

S: AC üç fazalı qoruyucu izolyator açarına hansı təhlükəsizlik xüsusiyyətləri daxildir?

A: Aydın görünən fasilə nöqtəsi operatorların əlaqənin kəsilməsini görməsini təmin edir. Mexanik kilidlər təhlükəli əməliyyatların qarşısını alır və qoruyucu element dərhal nasazlıqdan qoruyur.

S: Baxım nə qədər asandır?

A: Baxım sadədir. Qoruyucu modul dəyişdirilə bilər, yəni daha mürəkkəb cihazlarla müqayisədə fasilələr minimaldır və ehtiyat hissələri ucuzdur.
