Sıfır Ardıcıllıq CT Cərəyan Transformatoru Donut Tipi Torpaq Qüsurlarının Qorunmasını Necə Təkmilləşdirir

Məqalənin xülasəsi: A Sıfır Ardıcıllıq CT Cərəyan Transformatoru Donut Tipielektrik sistemlərində torpaq qüsurlarını, sızma cərəyanlarını və izolyasiya anormallıqlarını aşkar etmək üçün vacib bir sensor komponentdir. Keçiriciləri əhatə edən toroidal nüvə ilə o, faza cərəyanlarının vektor cəmi sıfır olmadığı zaman yaranan qalıq cərəyanı aşkar edə bilir. Bu məqalə onun iş prinsipini, quruluşunu, texniki xüsusiyyətlərini, tətbiqlərini, seçim mülahizələrini və müasir enerji mühafizə sistemləri üçün nə üçün etibarlı istehsal keyfiyyətinin vacib olduğunu izah edir.

Mündəricat

1. Sıfır ardıcıl CT cərəyan transformatoru pişi növü nədir?
2. Donut Tipi Sıfır Ardıcıl CT necə işləyir?
3. Əsas tikinti xüsusiyyətləri hansılardır?
4. Alıcılar hansı texniki xüsusiyyətləri nəzərə almalıdırlar?
5. Sıfır Ardıcıl CT Ümumi Harada İstifadə olunur?
6. Doğru Sıfır Ardıcıl CT-ni necə seçməlisiniz?
7. Əsas Üstünlüklər Nələrdir?
8. Zero Sequence CT Cari Transformator Donut Tipi Haqqında FAQ
9. Nəticə

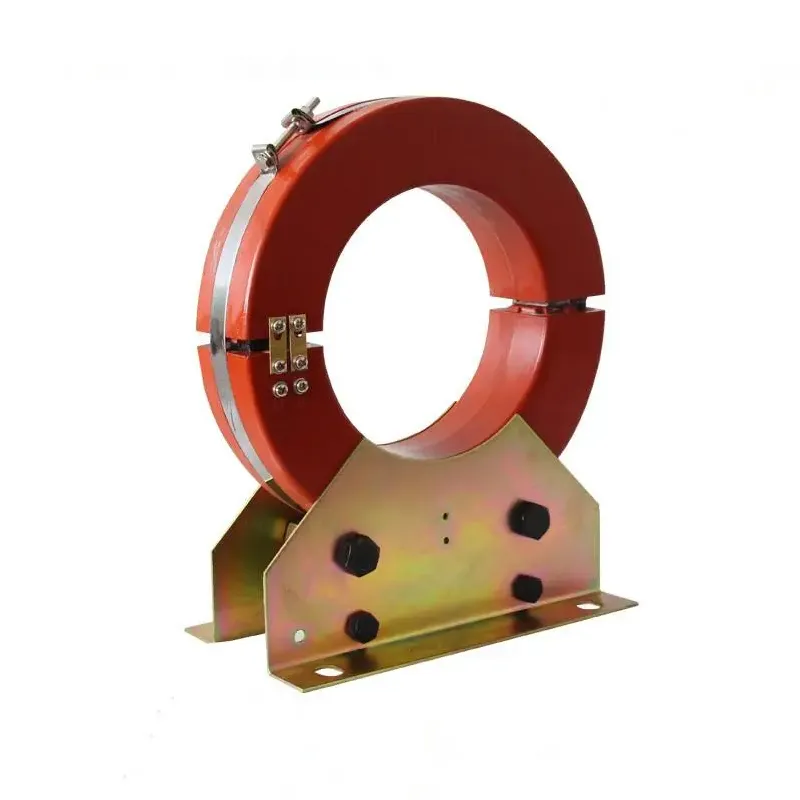

Sıfır ardıcıl CT cərəyan transformatoru pişi növü nədir?

Elektrik mühəndisləri və enerji paylayıcı mütəxəssislər üçün qalıq cərəyanın dəqiq aşkarlanması nasazlıqların avadanlıq zədələnməsi, yanğın təhlükəsi və ya gözlənilməz elektrik kəsilməsinə çevrilməmişdən əvvəl müəyyən edilməsi üçün vacibdir. ASıfır Ardıcıllıq CT Cərəyan Transformatoru Donut Tipixüsusi olaraq bu məqsəd üçün nəzərdə tutulmuşdur.

İlk növbədə fərdi keçiricidən keçən cərəyanı ölçən adi cərəyan transformatorundan fərqli olaraq, sıfır ardıcıllıq CT onun toroidal nüvəsindən keçən çoxsaylı keçiricilərin birləşmiş maqnit təsirinə nəzarət edir. Normal üç fazalı şəraitdə faza cərəyanlarının vektor cəmi təxminən sıfırdır. Sızma və ya torpaq qüsuru baş verdikdə, ölçülə bilən sıfır ardıcıl cərəyanı yaradan bir balanssızlıq yaranır.

Təqdim etdiyi məhsul məlumatlarına görəXiFa, onun sıfır ardıcıllığı CT toroidal nüvədən və ikincil sarğıdan istifadə edir və yerdən nasazlığın qorunması, sızma cərəyanının aşkarlanması, izolyasiya monitorinqi və rele qorunması daxil olmaqla tətbiqlər üçün nəzərdə tutulmuşdur. Məhsul 50 Hz güc sistemləri və müxtəlif neytral nöqtə konfiqurasiyaları üçün uyğundur.

Zero Sequence CT Current Transformator Donut Type axtaran alıcılar üçün model seçməzdən əvvəl həm elektrik prinsipini, həm də fiziki quruluşu başa düşmək vacibdir.

Donut Tipi Sıfır Ardıcıl CT necə işləyir?

Əməliyyat prinsipi CT diyaframından keçən keçiricilərin maqnit balansına əsaslanır. Sağlam üç fazalı dövrədə cərəyanlar normal olaraq bir-birini tarazlayır, buna görə də toroidal nüvənin içərisində yaranan maqnit axını çox kiçik olaraq qalır.

İzolyasiya çatışmazlığı və ya torpaq sızması baş verdikdə, cərəyanın bir hissəsi yerə gözlənilməz bir yol alır. Buna görə də cari balans pozulur. Yaranan qalıq maqnit axını mühafizə relesinə, monitorinq alətinə və ya digər idarəetmə avadanlığına ötürülə bilən ikinci dərəcəli siqnal yaradır.

Sadələşdirilmiş aşkarlama prosesini aşağıdakı kimi başa düşmək olar:

1. Faza keçiriciləri toroidal CT nüvəsindən keçir.
2. KT davamlı olaraq birləşmiş maqnit sahəsini hiss edir.
3. Cari balanssızlıq sıfır ardıcıl cərəyan yaradır.
4. İkincil sarım müvafiq elektrik siqnalı yaradır.
5. Mühafizə sistemi siqnalı qiymətləndirir.
6. Əvvəlcədən təyin edilmiş qorunma həddi keçərsə, rele həyəcan siqnalı və ya dövrənin kəsilməsinə başlaya bilər.

Bu tənzimləmə hər bir fərdi keçiricidə adi CT tələb etmədən nisbətən kiçik qalıq cərəyanların aşkarlanması üçün praktiki üsul təqdim edir.

Əsas tikinti xüsusiyyətləri hansılardır?

Donut tipli sıfır ardıcıllıq CT-nin performansı onun maqnit nüvəsindən, sarğıdan, izolyasiya sistemindən, qapaqdan və istehsal dəqiqliyindən çox asılıdır. XiFa, məhsulunun istifadə etdiyini bildiriroksigensiz mis emaye məftilmaqnit nüvəsi üçün sarma və yüksək keçiricilikli silikon polad təbəqələr üçün. Bu material seçimləri elektrik keçiriciliyini, mexaniki gücü və kiçik sıfır ardıcıl cərəyanlara həssaslığı dəstəkləmək üçün nəzərdə tutulub.

Toroidal maqnit nüvəsi

Dairəvi nüvə keçiricilərin ətrafında qapalı bir maqnit yolu yaradır. Yüksək maqnit keçiriciliyi CT-nin nisbətən kiçik qalıq cərəyanlara təsirli reaksiya göstərməsinə kömək edir.

İkincil sarma

İkincil sarğı aşkar edilmiş maqnit axınını mühafizə və monitorinq avadanlığı üçün istifadə edilə bilən elektrik siqnalına çevirir. Sarma keyfiyyəti birbaşa siqnalın davamlılığına və uzunmüddətli etibarlılığa təsir göstərir.

İzolyasiya və Kapsülləmə

Məhsulun strukturuna epoksi qatran və ya silikon rezin korpus daxil ola bilər. Bu cür qorunma nəmə və ətraf mühitin çirklənməsinə qarşı müqaviməti yaxşılaşdırmağa kömək edir ki, bu da elektrik paylayıcı mühitlərdə xüsusilə vacibdir.

Solid-Core və Split-Core Seçimləri

Quraşdırma tələbləri fərqli ola bilər. Möhkəm nüvəli dizaynlar ümumiyyətlə qoşulmadan əvvəl kabellərin CT-dən keçirilməsini tələb edir, halbuki split nüvəli konfiqurasiyalar mövcud keçiricilərin ayrılmasının arzuolunmaz olduğu yerlərdə yenidənqurma layihələri üçün faydalı ola bilər.

Alıcılar hansı texniki xüsusiyyətləri nəzərə almalıdırlar?

KT seçimi heç vaxt yalnız fiziki diametrdən asılı olmamalıdır. Elektrik uyğunluğu, rele tələbləri, keçiricilərin təşkili və quraşdırma şərtləri hamısı birlikdə qiymətləndirilməlidir.

İstehsalçının dərc etdiyi spesifikasiyalarda müxtəlif rele, əlaqə, miqyas dəyəri və əsas cərəyan kombinasiyaları ilə Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 və Φ240 versiyaları daxil olmaqla bir neçə LXK modelinin siyahısı verilmişdir. Alıcılar sifariş verməzdən əvvəl istehsalçı ilə dəqiq konfiqurasiyanı təsdiqləməlidirlər.

Sıfır Ardıcıl CT Ümumi Harada İstifadə olunur?

Qalıq cərəyanı aşkar etmək qabiliyyəti bu tip KT-ni elektrik mühafizəsi tətbiqlərinin geniş spektrində faydalı edir. O, sızma və ya torpaq xətalarının erkən aşkarlanmasının vacib olduğu mühafizə sistemlərinə inteqrasiya oluna bilər.

• Torpaqdan qorunma:Torpaqdakı nasazlıqlarla əlaqəli qalıq cərəyanı aşkar edir.
• Sızma cərəyanının monitorinqi:Anormal cərəyan yollarını müəyyən etməyə kömək edir.
• İzolyasiya monitorinqi:İzolyasiya şərtlərinin pisləşməsinin müəyyən edilməsini dəstəkləyir.
• Enerji paylama sistemləri:Mühafizə releləri üçün qalıq cərəyan məlumatını təmin edir.
• Ağıllı şəbəkələr:Ağıllı monitorinq və mühafizə sistemlərinə inteqrasiya oluna bilər.
• Sənaye avadanlıqları:Davamlı nasazlıq aşkarlanması tələb olunan elektrik avadanlıqlarına nəzarət etməyə kömək edir.
• Elektrik şəbəkələrinin qurulması:Elektrik təhlükəsizliyi və paylama mühafizəsini dəstəkləyir.
• Dəmir yolu tranzit sistemləri:Xüsusi elektrik monitorinq sistemlərinə daxil edilə bilər.

XiFa, sıfır ardıcıllıqla CT məhsulları üçün tətbiq sahələri arasında ağıllı şəbəkələri, dəmir yolu tranzitini, bina elektrik sistemlərini və sənaye avadanlıqlarının monitorinqini xüsusi olaraq müəyyən edir.

Doğru Sıfır Ardıcıl CT-ni necə seçməlisiniz?

Satınalma qrupları üçün düzgün modeli seçmək sadəcə mövcud olan ən böyük nüvəni seçməkdən daha çox şeyi əhatə edir. Sistemli qiymətləndirmə uyğunluq problemlərini azalda və quraşdırmanın səmərəliliyini artıra bilər.

1. Kabel quruluşunu yoxlayın.CT diafraqmasından keçəcək keçiricilərin sayını və təşkilini təsdiqləyin.
2. Lazım olan diyaframı ölçün.Daxili diametrin mövcud kabellər üçün kifayət qədər boşluq təmin etdiyinə əmin olun.
3. Qoruma rölesini təsdiqləyin.CT çıxışı və rele xüsusiyyətləri uyğun olmalıdır.
4. Elektrik sistemini yoxlayın.Tezliyi, neytral konfiqurasiyanı, torpaqlama metodunu və digər sistem tələblərini yoxlayın.
5. Quraşdırma mühitini qiymətləndirin.Rütubət, çirklənmə, temperatur və mövcud quraşdırma sahəsi müvafiq tikintiyə təsir göstərə bilər.
6. Təkmilləşdirmə tələblərini nəzərdən keçirin.Mövcud kabelləri asanlıqla ayırmaq mümkün olmadıqda, bölünmüş nüvəli dizaynlar daha çox rahatlıq təmin edə bilər.
7. İstehsalçı keyfiyyətini nəzərdən keçirin.Toplu satınalmadan əvvəl əsas material, sarma materialları, izolyasiya, sınaq prosedurları və istehsal ardıcıllığı nəzərə alınmalıdır.

Çin istehsalçısı və ya təchizatçısından satın alan beynəlxalq alıcılar üçün satın almadan əvvəl texniki sənədlər və model təsdiqi əldə edilməlidir. Bu, KT-nin daha böyük mühafizə sisteminə inteqrasiyası zamanı xüsusilə vacibdir.

Əsas Üstünlüklər Nələrdir?

Düzgün seçilmiş pişi tipli sıfır ardıcıl CT elektrik mühafizə sistemləri üçün bir neçə praktik fayda təmin edə bilər:

• Yüksək həssaslıq:Uyğun bir maqnit nüvəsi kiçik qalıq cərəyanları aşkar etməyə kömək edə bilər.
• Kompakt quruluş:Toroidal konfiqurasiya mövcud keçiricilər ətrafında səmərəli şəkildə uyğunlaşa bilər.
• Qeyri-intruziv algılama:Cari aşkarlanması birincil sarğı dövrə ilə ardıcıl yerləşdirmədən əldə edilir.
• Qoruma inteqrasiyası:İkinci dərəcəli siqnallar mühafizə relelərinə və monitorinq avadanlığına qoşula bilər.
• Çevik quraşdırma:Mövcud tikinti variantları müxtəlif quraşdırma ssenarilərini özündə cəmləşdirə bilər.
• Geniş tətbiq diapazonu:Sənaye, ticarət, infrastruktur və enerji paylama mühitləri üçün uyğundur.

XiFa-nın məhsul dizaynı toroidal nüvəni ikincil sarğı və qoruyucu korpusla birləşdirir, qeyd olunan material seçimi isə keçiriciliyi, mexaniki gücü və maqnit həssaslığını vurğulayır.

Zero Sequence CT Cari Transformator Donut Tipi Haqqında FAQ

Zero Sequence CT Cari Transformator Donut Tipi nə üçün istifadə olunur?

O, ilk növbədə yerin nasazlığı, sızma cərəyanları və izolyasiya problemləri nəticəsində yaranan sıfır ardıcıllığı və ya qalıq cərəyanı aşkar etmək üçün istifadə olunur. Yaranan siqnal mühafizə relelərinə və ya monitorinq avadanlığına verilə bilər.

Donut tipli CT torpaq nasazlığını necə aşkar edir?

Konduktorlar toroidal nüvədən keçir. Balanslaşdırılmış şəraitdə onların maqnit təsirləri əsasən ləğv edilir. Torpaq çatışmazlığı CT-nin ikinci dərəcəli elektrik siqnalına çevirdiyi qalıq maqnit axını istehsal edərək bir balanssızlıq yaradır.

Hansı əsas ölçülər mövcuddur?

İstinad edilən XiFa məhsul məlumatı Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 və Φ240 konfiqurasiyalı LXK modellərini siyahıya alır. Dəqiq spesifikasiyalar seçilmiş modelə və mühafizə tətbiqinə uyğun olaraq yoxlanılmalıdır.

Təkmilləşdirmə layihələri üçün sıfır ardıcıl KT istifadə edilə bilərmi?

Bəli. Bərk nüvəli və split nüvəli strukturlar müxtəlif quraşdırma tələblərinə cavab verir. Quraşdırma zamanı mövcud kabelləri ayırmaq mümkün olmadığı hallarda bölünmüş nüvəli dizayn faydalı ola bilər.

Kotirovka tələb edərkən nəyi təqdim etməliyəm?

Satınalma qrupları ideal olaraq tələb olunan əsas diafraqmanı, sistem tezliyini, dirijorun təşkilini, rele modelini, əlaqə metodunu, əsas cərəyan tələblərini, quraşdırma mühitini və miqdarı təmin etməlidir. Bu təfərrüatların təmin edilməsi Çin istehsalçısına və ya təchizatçısına uyğun konfiqurasiyanı daha səmərəli şəkildə tövsiyə etməyə kömək edir.

Nəticə

A Sıfır Ardıcıllıq CT Cərəyan Transformatoru Donut Tipiqalıq cərəyanının aşkarlanmasına yönəlmiş və praktiki yanaşma təqdim edərək, onu yerdən nasazlığın qorunması, sızmanın monitorinqi, izolyasiyaya nəzarət və ağıllı elektrik mühafizəsi üçün dəyərli edir. Onun toroidal nüvəsi, ikincil sarğı, izolyasiya quruluşu və quraşdırma konfiqurasiyası sistemin işinə təsir göstərir. XiFa-nın nəşr etdiyi məhsul məlumatı yüksək keçiriciliyə malik silikon polad, oksigensiz mis emallanmış məftil, çoxlu LXK nüvə ölçüləri və 50 Hz enerji sistemləri ilə uyğunluğu vurğulayır.

Etibarlı bir qaynaq axtarırsınızsaSıfır Ardıcıllıq CT Cərəyan Transformatoru Donut Tipiyeni enerji paylama layihəsi, mühafizə sistemi və ya gücləndirmə tətbiqi üçün,bizimlə əlaqə saxlayıntexniki tələblərinizi, model seçiminizi və təklifinizi müzakirə etmək üçün XiFa-da. Sistem parametrlərinizi əvvəlcədən təmin etmək məhsulun uyğunlaşdırılmasını və satınalmanı sürətləndirməyə kömək edə bilər.
