Astarlı Transformator 100 Kva 13.8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd əsasən transformator istehsalı ilə məşğul olan bir şirkətdir. Peşəkar texniki komanda yaratmışdır və ixtisaslı işçilərə malikdir. Astarlı transformator 100 kva 13,8 kv qabaqcıl texnologiya və yüksək keyfiyyətli materiallardan istifadə edilməklə dizayn edilmiş və hazırlanmışdır. Müxtəlif növ test hesabatlarından keçmiş və IEC kimi beynəlxalq standartlara uyğundur. Bu transformator sizə uzun müddət təhlükəsiz və etibarlı xidmət göstərə bilər, itkiləri azaltmaqla iqtisadi və səmərəli tələblərinizi ödəyə bilər.

Sorğu göndərin

Məhsul təsviri

100 kva 13,8 kv bu asma quraşdırılmış transformatorun nominal gücü ONAN tərəfindən soyudulur. Əsas gərginlik 13.8kV-dir və kran diapazonu ±2*2.5% (NLTC) təşkil edir. İkincil gərginlik fərdiləşdirilə və seçilə bilər. Onlar Dyn11 vektor qrupu təşkil edirlər.

Qabaqcıl texnologiya ilə dizayn edilmiş və yüksək keyfiyyətli materiallardan və komponentlərdən istifadə etməklə, 100 kva 13,8 kv-lıq asma quraşdırılmış transformatorun etibarlı keyfiyyəti və uzun işləmə müddətini təmin edir. Avadanlıq yüksək keçiriciliyə yönəlmiş silisium polad təbəqələrdən, yüksək təmizlikdə keçirici sarımlardan, qocalmaya davamlı izolyasiya materiallarından və davamlı möhürlənmiş komponentlərdən diqqətlə hazırlanmışdır. Bütün maşının mənbədən sabitliyini təmin etmək üçün əsas komponentlərin keyfiyyətinə ciddi şəkildə nəzarət edilir.

Elektrik şokuna və rütubətdən korroziyaya qarşı üstün müqaviməti ilə, 100 kva 13,8 kv-lıq asma quraşdırılmış transformator əla izolyasiya performansına malikdir. Müxtəlif açıq hava şəraitinə uyğunlaşa bilir. Əməliyyat zamanı aşağı vibrasiya və aşağı səs-küyə malikdir və yüksüz itki və yük itkisi yaxşı idarə olunur, nəticədə yaxşı enerjiyə qənaət və istehlakın azaldılması effektləri verilir.

100 kva 13,8 kva quraşdırılmış transformatorun mexaniki strukturu standartlara cavab verən sızdırmazlıq mühafizəsinin uyğunluq səviyyəsi ilə sabit və etibarlıdır. Bu, yağ sızması problemlərinin qarşısını effektiv şəkildə alır və qoruma və təhlükəsizlik xüsusiyyətlərini birləşdirir.

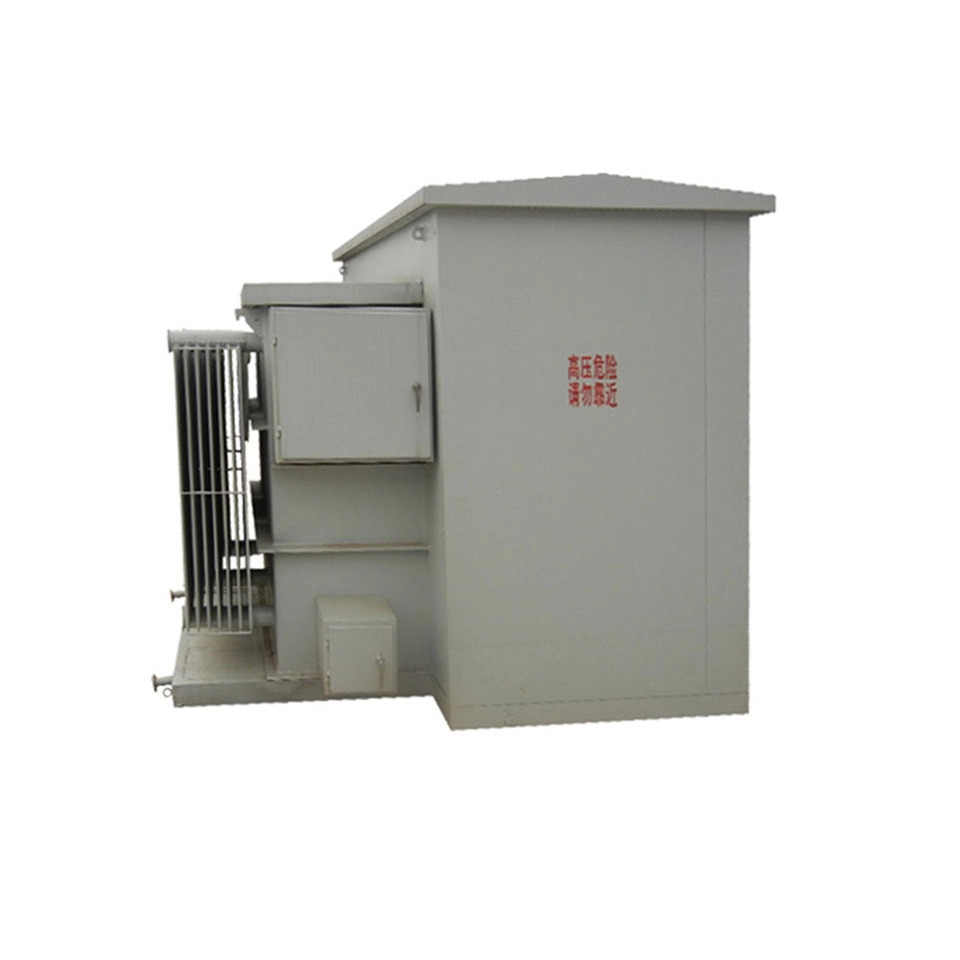

Padmounted Transformer 100 Kva 13 8 Kv

Texniki parametr:

Məhsulun adı	asma transformator 100 kva 13.8 kv
Soyutma üsulu	ONAN
İlkin (HV) Gərginlik	13,8 kV
İkincil (LV) Gərginlik	120/240 V / 480 V / 600 V
Empedans	1,5%-dən 4%
Ölçülər	1200 x 965 x 910 mm
Yük itkisi yoxdur	≤280 W
Yük itkisi	≤1010 W
Dəyişdirici diapazonuna toxunun	±2×2,5%
Gərginlik tənzimləmə dərəcəsi	≤3%
İzolyasiya sinfi	HV:17kV, LV:1,2kV

Fəaliyyətdə olan 100 kva 13,8 kv-lıq asma quraşdırılmış transformator üçün tutaq ki, transformatorun aşağı gərginlikli yan çıxışında üç fazalı metal qısaqapanma baş verib, lakin yüksək gərginlikli yan qoruyucu yanmayıb və yuxarı yarımstansiyanın 13,8 kV-luq çıxış açarı da sıradan çıxmayıb. bu fenomenin mümkün səbəbləri nələrdir?

Aşağıdakı hallardan hər hansı birini yoxlayın:

1. Sığortanın nominal cərəyanının çox böyük olub-olmamasından, qoruyucunun köhnəlib, lakin qırılmamasından və ya qoruyucu və yük açarının əlaqə mexanizminin ilişib qalıb-qalmadığından.

2. Yuxarı cərəyan açarı üçün həddindən artıq cərəyandan qorunma parametrinin çox yüksək olub-olmaması və qısaqapanma cərəyanı dəyərinin tam olaraq mühafizə ölü zonasında olub-olmaması.

3. 100 kva 13,8 kv altı quraşdırılmış transformatorun daxili nasazlıq xarakteristikaları baş verə bilər. Transformatorun özü artıq növbələrarası qısaqapanmadan və ya nüvənin nasazlığından əziyyət çəkib, nəticədə qısaqapanma cərəyanı nisbətən aşağı qiymətlə məhdudlaşdırılıb (lakin hələ də nominal cərəyandan xeyli yüksəkdir), bu, qoruyucunun dərhal əriməsi üçün kifayət deyil, lakin davamlı isitmə üçün kifayətdir.

4. Bu altlıqda quraşdırılmış 100 kva 13,8 kv transformatorun Dyn11 və ya Yyn0-a qoşulub-qoşulmadığını yoxlayın. Aşağı gərginlik tərəfində üç fazalı qısaqapanma baş verdikdə, yüksək gərginlikli tərəfdə nasaz olmayan fazaların cərəyanının əhəmiyyətli dərəcədə artmadığı bir vəziyyət yaranacaq və bununla da yuxarı axın sıfır ardıcıllığının və ya mənfi ardıcıllığın qorunmasının aktivləşməsinə mane olur.
