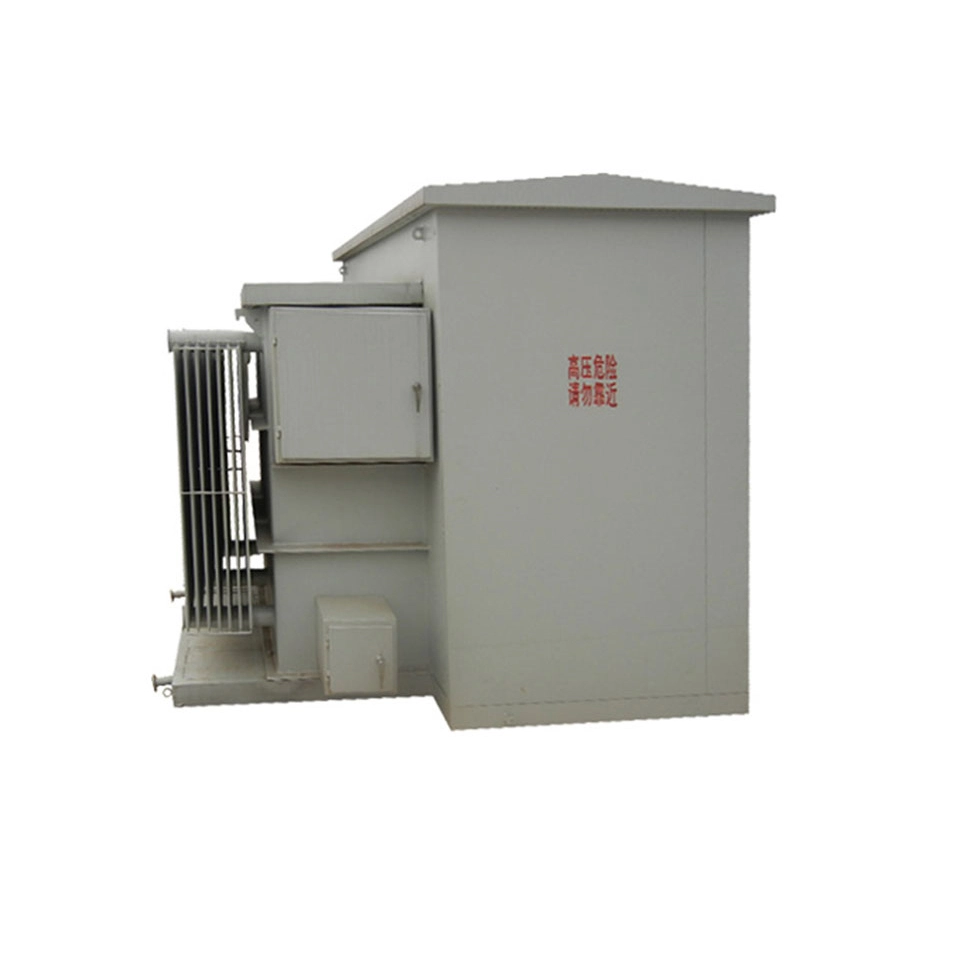

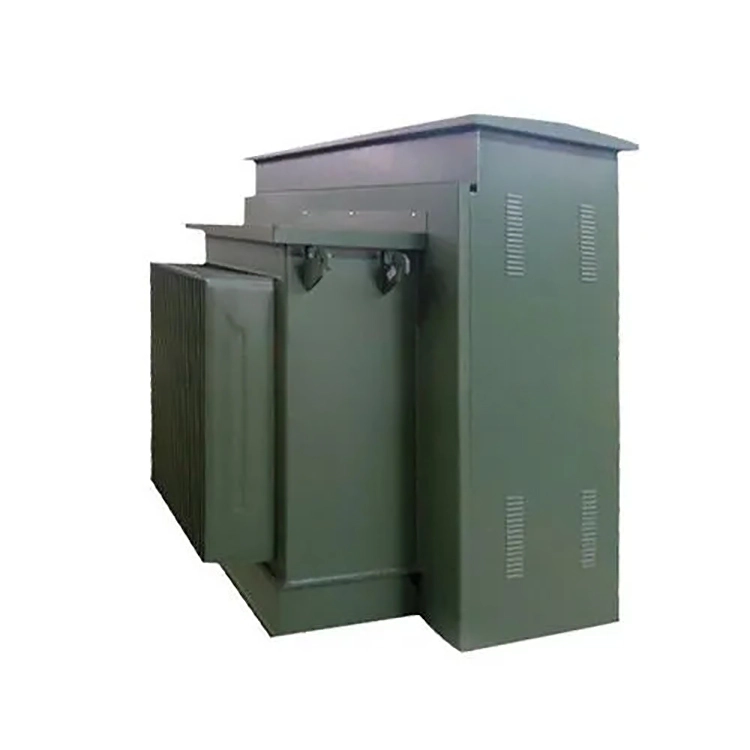

33 0.4kv 1250kva Tək Fazalı Yastıqlı Transformator

33 0.4kv 1250kva tək fazalı yastıq quraşdırılmış transformator xüsusi olaraq böyük yeraltı enerji sistemləri üçün nəzərdə tutulmuş yüksək səviyyəli həlldir. O, təhlükəsiz və hava şəraitinə davamlı korpusa malikdir və personalın təhlükəsizliyini maksimum dərəcədə artıran və ictimai yerlərdə müdaxilənin qarşısını alan qabaqcıl elektriklə təmas və ya canlı kontakt konfiqurasiyaları ilə təchiz olunub. Bu 33 0.4kv 1250kva tək fazalı yastıq quraşdırılmış transformator ANSI, IEEE standartlarına və enerji səmərəliliyi tələblərinə uyğundur və böyük yaşayış və kommersiya tətbiqləri üçün mükəmməl qısaqapanmadan qorunma imkanları və səssiz əməliyyat təmin edərək maksimum 33kV əsas gərginliyi çevik ikincil gərginliyə çevirə bilər.

Texniki parametr:

Bu 33 0,4kv 1250kva tək fazalı yastıqlı transformator tətbiqində niyə digər gərginlik səviyyələri əvəzinə 0,4kV adətən aşağı gərginlikli tərəfdə istifadə olunur?

400V (üç faza) / 230V (bir faza) IEC standart aşağı gərginlikli enerji paylama sistemlərində ümumi gərginlik səviyyələridir və yaşayış, kommersiya və yüngül sənaye tətbiqlərində geniş istifadə olunur. Aşağı gərginlikli açar şkaflar, elektrik açarları və kabellər kimi avadanlıqlar üçün onlar yetkindirlər və 400V səviyyəsində yüksək qiymət performans nisbətinə malikdirlər. Bir fazalı 230V əlavə gərginliyin azaldılmasına ehtiyac olmadan adi işıqlandırma, rozetkalar və məişət cihazlarını birbaşa enerji ilə təmin edə bilər.

0.4kV adətən yaşayış və ya ticarət zonası daxilində 200-dən 500 metrə qədər məsafəyə ötürülə bilər (normal gərginliyin ≤5% azalmasını təmin etməklə). 1250kVA tez-tez ticarət mərkəzləri, kampuslar, tibb mərkəzləri kimi daha böyük yükləmə nöqtələrində istifadə olunur, transformator yük mərkəzinə yaxındır. 0,4 kV kifayətdir və daha yüksək gərginlik tələb olunmur.

Üç belə 33 ədəd 0.4kv 1250kva bir fazalı yastıqlı transformatordan üç fazalı qrup yaratmaq üçün istifadə edildikdə (ümumi tutum 3750kVA), eyni tutumlu bir üç fazalı transformatordan istifadə etməklə müqayisədə. yük paylanması, neytral nöqtənin torpaqlanması və mühafizə konfiqurasiyası baxımından əsas fərqlər və ehtiyat tədbirləri hansılardır?

Üç fazalı konfiqurasiyada üç 33 ədəd 0,4kv 1250kva təkfazalı yastıqlı transformator istifadə edildikdə, eyni tutumlu bir fazalı transformatordan əsas fərq aşağıdakı kimi olur:

Yük bölgüsü ciddi şəkildə balanslaşdırılmalıdır; əks halda müəyyən fazada həddindən artıq yüklənmə neytral nöqtədə ciddi sapmaya səbəb olacaq və qarşılıqlı maqnit sahəsinin qarşılıqlı təsiri ilə üç fazalı transformatorda olduğu kimi kompensasiya edilə bilməz.

Birincisi, neytral nöqtənin torpaqlanması üçün üç 33 0.4kv 1250kva tək fazalı yastıq quraşdırılmış transformatorun aşağı gərginlikli neytral nöqtələri xaricdən qoşulmalı və sonra bir nöqtədə torpaqlaşdırılmalıdır. Əks halda, dövriyyədə olan cərəyanlar və torpaq potensial fərqləri baş verə bilər. Bunun əksinə olaraq, üç fazalı transformatorların neytral nöqtələri birbaşa daxildən çıxarılır və sadə və yerə etibarlıdır.

İkincisi, qorunma baxımından, tək fazalı qrupda olan hər 33 ədəd 0.4kv 1250kva tək fazalı yastıq quraşdırılmış transformatorun qoruyucularla müstəqil şəkildə konfiqurasiya edilmiş yüksək gərginlikli tərəfi var. Bir fazada nasazlıq olarsa, digər iki faza hələ də enerji təmin edə bilər. Buna görə də, faza çatışmazlığı siqnalı əlavə edilməli və sıfır ardıcıllıqla qorunma xüsusi olaraq aşağı gərginlikli tərəf üçün nəzərdə tutulmalıdır. Bunun əksinə olaraq, üç fazalı transformatorlar adətən vahid səfərə malikdir və mühafizə koordinasiyası daha sadədir.

Ümumilikdə, 33 ədəd 0,4kv 1250kva tək fazalı yastıqlı transformatorlar qrupu genişlənmədə çevikdir, daşınmada rahatdır, lakin kompleks qoruma, yük balansı üçün daha yüksək tələblər və daha böyük ümumi xərc və döşəmə sahəsinə malikdir. O, mərhələli tikinti və ya əsas yük kimi bir fazalı yükü olan ssenarilər üçün uyğundur.

Avadanlıq

Məhsul təfərrüatları

Üzük növü

Terminal növü

Transformator gövdəsi

Prosesdə olan məhsul

Test Mərkəzi

Sarma emalatxanası
