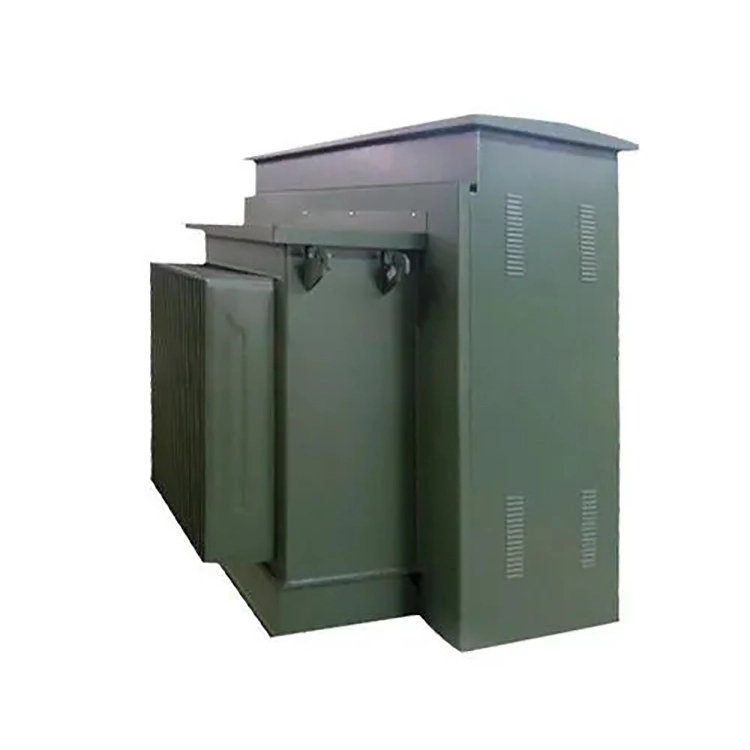

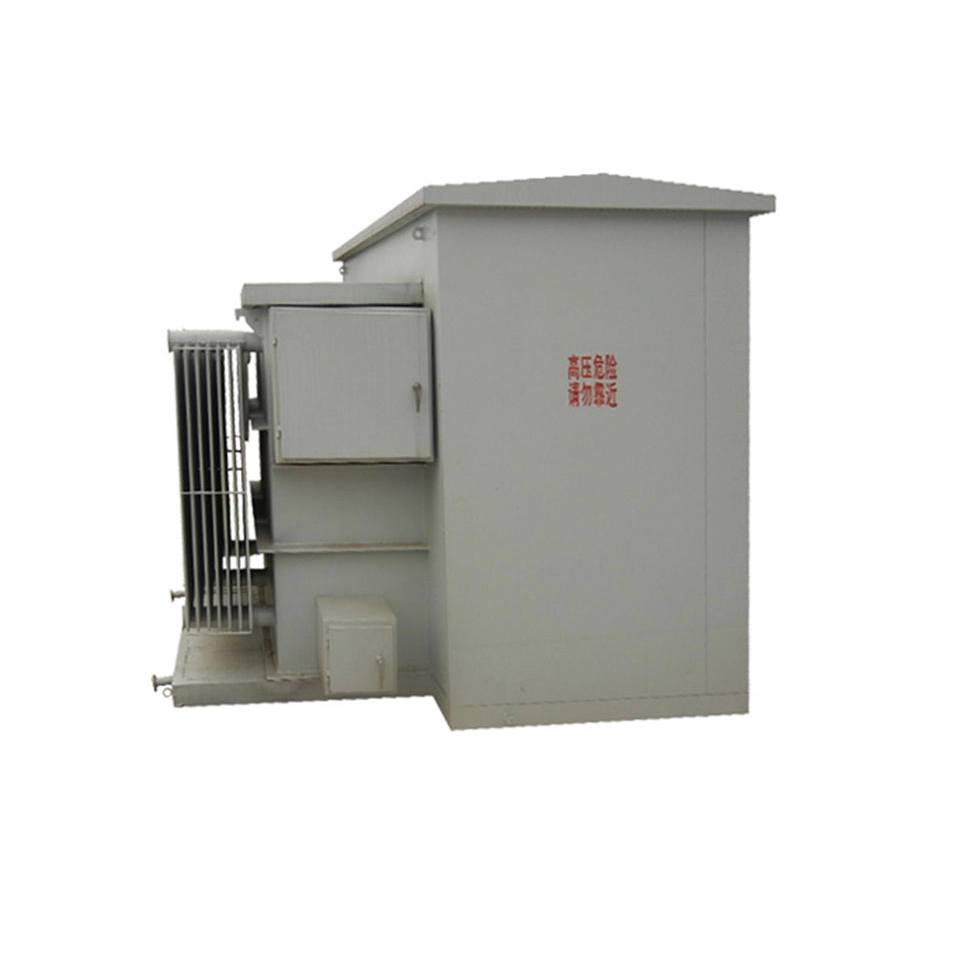

2,5 mva Mineral Yağ Yastiqciqlarına Monte Edilmiş Güc Transformatoru

Mineral yağ izolyasiya və soyutma vasitəsi kimi xidmət edir və güc transformatoru sənayesində ən ənənəvi və yetkin izolyasiya maye seçimidir. Beləliklə, 2,5 mva mineral yağ yastığı quraşdırılmış güc transformatoru əla elektrik izolyasiya performansına, yaxşı istilik keçiriciliyinə və səmərəlilik üstünlüklərinə malikdir. Təbii efirlər kimi alternativ izolyasiya mayeləri ilə müqayisədə, mineral yağ daha az alovlanma nöqtəsinə malik olsa da, əməliyyat zamanı soyuq bölgələrdə daha yaxşı aşağı temperaturlu axıcılığa və yüksək etibarlılığa malikdir.

Transformatorun qoşulması iki növ daxil olan xətti dəstəkləyir: Birincisi, iki dəst əsas kol (həm gələn, həm də gedən xətlər üçün cəmi 6 ədəd) və daxili dörd mövqeli yük açarı ilə təchiz edilmiş halqa şəbəkəsi qidalandırıcı növüdür. O, transformatoru sıra ilə halqa şəbəkəsi dövrəsinə qoşa bilər, nasazlığın təcrid olunmasına və fasiləsiz texniki xidmətə imkan verir. Bu konfiqurasiya üçün adətən 2,5 mva mineral yağ yastığı quraşdırılmış güc transformatoru tövsiyə olunur. Radial qidalandırıcı növü yalnız bir əsas kol ilə təchiz edilir və daha aşağı qiymətə, lakin müvafiq olaraq aşağı etibarlılığa malik tək xətt enerji təchizatı təmin edir.

Qısa qapanma empedansı, sistemin qısaqapanma cərəyanının səviyyəsinə və gərginliyin tənzimlənməsi sürətinə birbaşa təsir edən transformatorun vacib parametridir. Plitəyə quraşdırılmış güc transformatorunun tipik empedans dəyəri 5,0% - 7,5% təşkil edir və dizayn hədəf dəyəri adətən 5,75% səviyyəsində müəyyən edilir. 5,75% empedans o deməkdir ki, ikincil tərəfdə üç fazalı qısaqapanma baş verdikdə, qısaqapanma cərəyanı nominal cərəyanın təxminən 1/0,0575 hissəsidir ki, bu da nominal cərəyandan təxminən 17,4 dəfə çoxdur. Nümunə olaraq 400V aşağı gərginlikli tərəfi götürsək, nominal cərəyan təxminən 3608A, qısaqapanma cərəyanı isə təxminən 62,8kA-dır ki, bu da orta gərginlikli keçid qurğusunun tab gətirə biləcəyi diapazondadır.

Tam yüklənmə zamanı gərginliyin düşməsi təxminən 5,75% təşkil edir ki, bu da ümumi sənaye yükləri üçün məqbuldur. IEC 60076 standartına uyğun olaraq, 2,5 mva mineral yağ yastığı quraşdırılmış güc transformatoru termal təsirlərə və dinamik sabitlik təsirlərinə tab gətirmək üçün qısaqapanma qabiliyyətinə malikdir.

Texniki parametr:

S: 2,5 mva mineral yağ yastığı quraşdırılmış güc transformatoru üçün nə üçün hələ də uzun müddət yüngül yük altında və ya yüksüz vəziyyətdə işləyərkən onun yüksüz itkisinə diqqət yetirmək lazımdır?

Cavab: Yüksüzlük itkisi əsasən iki hissədən ibarət olduğundan: Birincisi, histerezis itkisi: dəmir nüvəsi alternativ maqnit sahəsində dəfələrlə maqnitləşdirildikdə yaranan enerji itkisi. İkincisi, burulğan cərəyanı itkisi: dəyişən maqnit sahəsinin dəmir nüvəsində induksiya olunan dövriyyə cərəyanının yaratdığı istilik itkisi.

Güc transformatorunun ikincil tərəfi tamamilə açıq dövrələnmiş və ya yüklənməmiş vəziyyətdə olsa belə, onun əsas tərəfi hələ də sabit bir yük itkisi sərf edir. Yüksüzlük itkisi isə kəmiyyətcə ölçülə bilən və davamlı olaraq yığılan elektrik ödənişlərinə gətirib çıxarır. 3000 saatdan çox işləmə müddəti olan ssenarilər üçün modeli seçərkən daha az yük itkisi olanlara üstünlük verilməlidir (məsələn, yüksək maqnit keçiriciliyi yönümlü silikon polad təbəqələrdən və ya amorf ərinti nüvələrdən istifadə etmək). İlkin satınalma dəyəri 15-20% artsa belə, fərq iki il ərzində elektrik enerjisinə qənaət hesabına bərpa edilə bilər.
