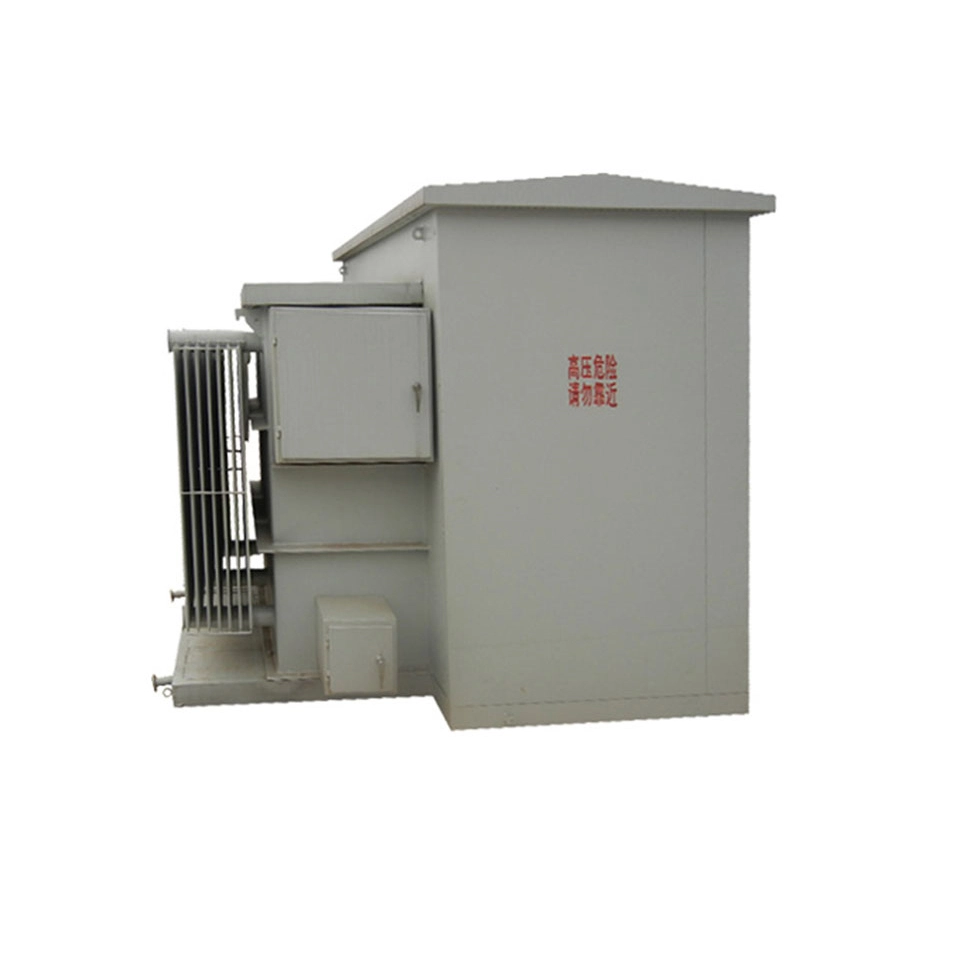

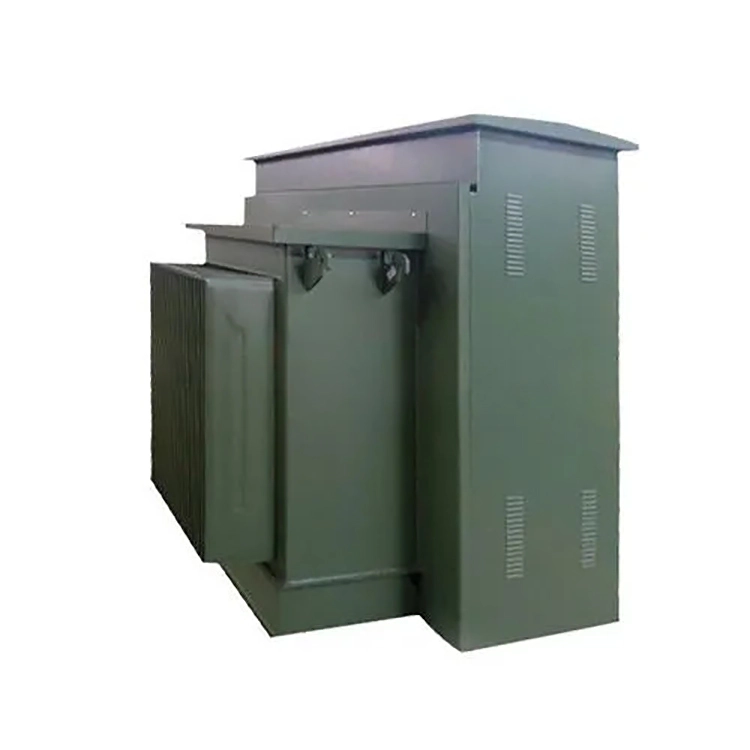

Yağla doldurulmuş yastıqlı transformator 1000kva

1000 kva-lıq yağla doldurulmuş yastıq quraşdırılmış transformator, 1000 kva nominal gücü olan açıq yerə quraşdırma üçün xüsusi olaraq hazırlanmış üç fazalı paylayıcı transformatordur. O, asma və ya yeraltı basdırılmaq əvəzinə, birbaşa prefabrik beton təməl üzərində quraşdırılır. Dəmir nüvəsi və sarımları elektrik izolyasiyasına və istilik idarəçiliyinə nail olmaq üçün yağın yüksək dielektrik gücü və istilik yayma xüsusiyyətlərindən istifadə edərək tamamilə izolyasiya yağına batırılır.

1000kva-lıq yağla doldurulmuş yastiqli transformatorun qabığı büzməli yağ çənindən hazırlanmışdır və ONAN soyutmasına nail olmaqla, büzməli lövhələrdən istifadə edilərək istilik yayma səthi artırılır. Dalğaların elastik xüsusiyyəti, temperaturun dəyişməsi nəticəsində yaranan izolyasiya yağının həcminin genişlənməsini udmaq qabiliyyətinə malikdir. Onun tam möhürlənmiş strukturu izolyasiya yağının xarici hava ilə təmasda olmamasını təmin edir, oksigen və nəmin daxil olması səbəbindən yağ keyfiyyətinin pisləşməsinin və izolyasiya materiallarının qocalmasının qarşısını effektiv şəkildə alır.

1000 kva-lıq yağla doldurulmuş yastıqlı transformatorun bütün strukturu üç ayrı bölmədən ibarətdir: yüksək gərginlikli otaq, aşağı gərginlikli otaq və transformator otağı. Aşağı gərginlikli otağın qapısı üç nöqtəli kilidlə təchiz edilmişdir. Yüksək gərginlikli otağın qapısı yalnız aşağı gərginlikli otağın qapısı açıldıqdan sonra yüksək gərginlikli tərəfdə canlı işləmənin qarşısını almaq üçün açıla bilər. Həm yüksək, həm də aşağı gərginlikli tərəflər NEMA torpaqlama terminalları ilə təchiz edilmişdir.

Elektrik və qoruyucu konfiqurasiya baxımından, bu yağla doldurulmuş ped quraşdırılmış transformator 1000kva müxtəlif yük xüsusiyyətlərinə uyğun olan Dyn11, Yyn0 kimi müxtəlif qoşulma qruplarını dəstəkləyir. Yüksək gərginlikli tərəf yük açarı və qoruyucunun ikili mühafizəsini birləşdirir və təzyiq buraxma klapanı, yağ temperaturu və yağ səviyyəsinin monitorinqi ilə təchiz olunub. O, ≥ 99,2% səmərəliliyi ilə DOE 2016 enerji səmərəliliyi standartına cavab verir və təhlükəsiz və etibarlıdır.

Texniki parametr

Sənaye parkı əsasən üç fazalı asinxron mühərrikləri, su nasoslarını və digər enerji avadanlıqlarını enerji ilə təmin edəcək 1000 kva gücündə yağla doldurulmuş yastıq quraşdırılmış transformator almaq niyyətindədir. Üç fazalı yük əsasən balanslaşdırılmışdır, lakin ərazidəki mühitdə çoxlu toz var və transformatordan nisbətən aşağı ilkin satınalma dəyəri tələb olunur. Bağlantı qrupuna Dyn11 və ya Yyn0 kimi üstünlük verilməlidir? Niyə?

Performans müqayisəsinə əsasən, Dyn11 əlaqə qrupu üstünlük verilən seçim olmalıdır. Üç fazalı balanssızlığa qarşı durma qabiliyyəti baxımından Dyn11 neytral xətt cərəyanının faza cərəyanının 75%-dən çoxuna çatmasına imkan verir, Yyn0 isə adətən onu 25%-lə məhdudlaşdırır; harmonik bastırma baxımından, Dyn11-in yüksək gərginlikli yan üçbucaq bağlantısı üçüncü harmonik üçün dövriyyə yolunu təmin edə bilər, gərginlik dalğa formasının təhrifindən effektiv şəkildə qaçır, Yyn0 isə nisbətən orta bastırma qabiliyyətinə malikdir; tək fazalı torpaqlama nasaz cərəyanı baxımından, Dyn11 daha böyük nasazlıq cərəyanı yaradır ki, bu da rele mühafizəsinin etibarlı aşkarlanması və fəaliyyət göstərməsi üçün daha asandır, Yyn0 xəta cərəyanı isə nisbətən kiçikdir və bu, qoruma konfiqurasiyasını çətinləşdirir.

Ümumilikdə, Dyn11 LED işıqlandırma, dəyişən tezlikli kondisionerlər və doldurma yığınları kimi müasir qarışıq yükləri əhatə edən ssenarilər üçün daha uyğundur, Yyn0 isə yalnız üç fazalı ciddi balanslaşdırılmış təmiz enerji yükləri və qiymətə yüksək həssaslıq göstərən layihələr üçün uyğundur. Buna görə də, heç bir xüsusi məhdudiyyət olmadan, 1000 kva-lıq yağla doldurulmuş yastıqla quraşdırılmış transformatorun əlaqə qrupu Dyn11 kimi prioritetləşdirilməlidir.

Avadanlıq

Məhsul təfərrüatları

Üzük növü

Terminal növü

Transformator gövdəsi

Prosesdə olan məhsul

Test Mərkəzi

Sarma emalatxanası
