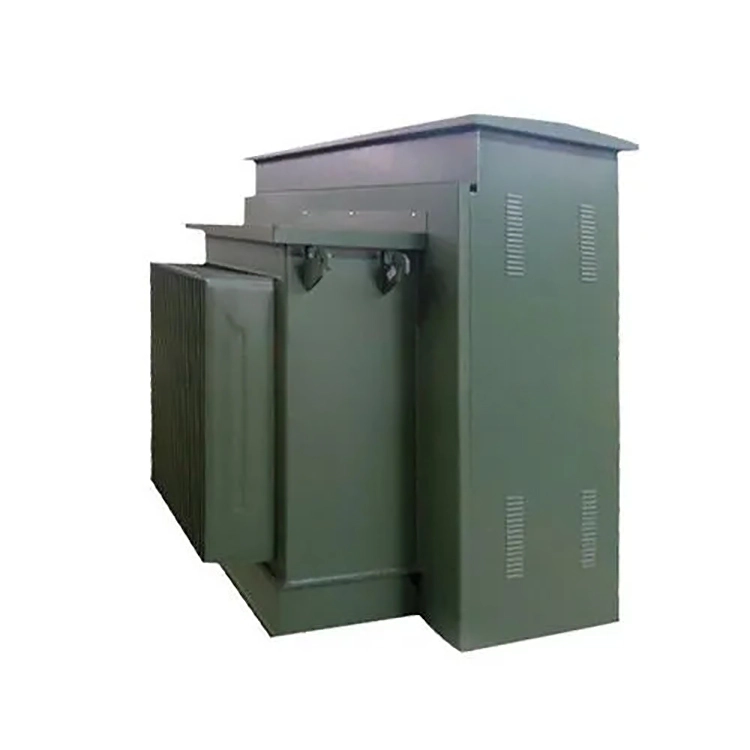

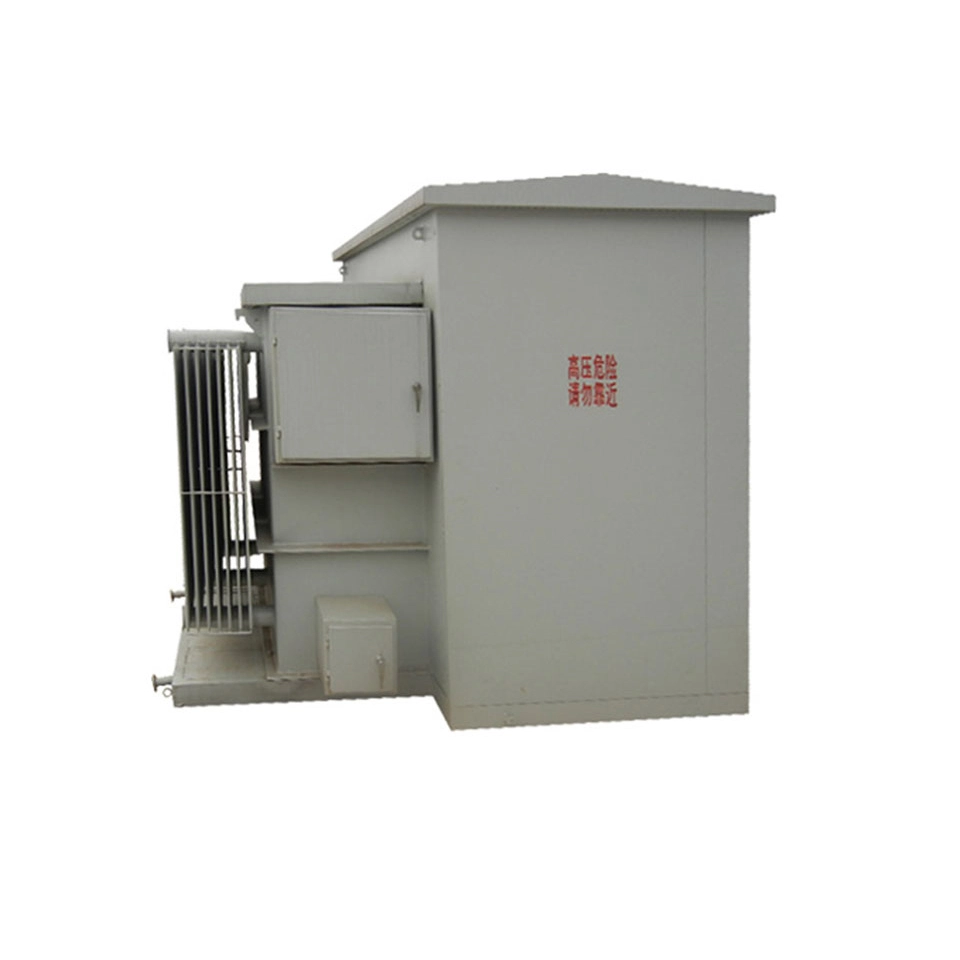

100 Kva 3 Fazalı Astarlı Transformator

100 kva 3 fazalı ped quraşdırılmış transformator inteqrasiya edilmiş açıq havada enerji paylayıcı tam avadanlıqdır. Şkafın daxili hissəsi üç müstəqil kameraya bölünür: yüksək gərginlikli kamera, transformator kamerası və aşağı gərginlikli kamera.

O, yüksək gərginlikli açarları, qoruyucuları, ildırım söndürənləri, əsas transformator gövdəsini, aşağı gərginlikli paylayıcı açarları, sayğacları və müxtəlif mühafizə cihazlarını birləşdirir. Ümumi tərtibat səliqəli və yığcamdır və ayrıca enerji paylayıcı otağın tikintisinə ehtiyac yoxdur.

Transformatorun standart gərginlik spesifikasiyası. O, Dyn11 əlaqə qrupunu qəbul edir və 50 herts sənaye tezliyində işləyir. Yüksək və aşağı gərginliyin nominal cərəyanları tələblərə cavab vermək üçün uyğunlaşdırılır. Transformatorun ötürmə performansı sabit və etibarlıdır. 100 kva 3 fazalı yastıqlı transformator əla istilik yayma imkanlarına malikdir. Onun iki soyutma forması var: yağa batırılmış özünü soyutma və quru tipli hava soyutma. Həm də toz və yağışa qarşı qoruyucu xüsusiyyətlərə malikdir.

Əməliyyat itkisi azdır, işləyən səs-küy azdır və həddindən artıq yüklənmə, qısaqapanma və ildırım vurması üçün çoxsaylı təhlükəsizlik mühafizə mexanizmləri ilə təchiz edilmişdir. Güclü anti-müdaxilə qabiliyyətinə malikdir, mürəkkəb xarici ekoloji əməliyyatlara uzun müddət uyğunlaşa bilir, əla enerji təchizatı sabitliyinə malikdir və sonrakı texniki xidmət və təmir nisbətən sadədir.

Texniki spesifikasiya:

S: 100 kva 3 fazalı astarlı transformator üçün, açıq havada quraşdırıldıqda, niyə iki konfiqurasiya fərqləndirilir, yəni "halqa şəbəkəsi qidalandırıcı növü" və "radial qidalandırıcı növü"?

A: Radiasiya qidalandırıcı konfiqurasiyasında, transformatorun əsas tərəfi yalnız bir kabelə bağlıdır və içəridə heç bir yük açarı yoxdur, nəticədə sadə bir quruluş və daha aşağı qiymət var. Bununla belə, bu metodun ölümcül çatışmazlığı ondan ibarətdir ki, 100 kva 3 fazalı altlıq quraşdırılmış transformatorun texniki xidmətə ehtiyacı olduqda və ya kabelin bu hissəsi sıradan çıxdıqda, qidalandırıcının enerji təchizatının hamısı kəsilməlidir, bu da eyni xətt üzrə bütün aşağı axın istifadəçilərinin tamamilə söndürülməsinə səbəb olur. Enerji təchizatının etibarlılığı tamamilə bir kanalın davamlılığından asılıdır.

Halqa şəbəkə qidalandırıcı konfiqurasiyasına əsasən, 100 kva-lıq 3 fazalı astar quraşdırılmış transformatorun əsas tərəfi iki daxil olan interfeys portu və halqa şəbəkə dövrəsinə ardıcıl qoşula bilən quraşdırılmış yükləmə açarı ilə qorunur. Transformatorun özünü işdən çıxarmaq lazım olduqda və ya bir tərəfdən kabel sıradan çıxdıqda, yük açarı 100 kva-lıq 3 fazalı asma quraşdırılmış transformatoru halqa şəbəkəsindən təcrid etmək üçün işlədilə bilər, eyni zamanda halqa şəbəkəsinin əsas magistral xəttinin fasiləsizliyini qoruyaraq, digər istifadəçilərə hələ də elektrik enerjisini təmin etmək imkanı verir, digər tərəfdən kabeli kəsmədən, digər tərəfdən kabeli kəsmədən. elektrik kəsilməsi sahəsini genişləndirmədən yalnız nasaz hissəni təcrid edən əsas xətt və kabel nasazlıqları. Baxmayaraq ki, bu konfiqurasiya bir əsas yan keçid avadanlığı və ikinci daxil olan bushing əlavə etsə də, xərc təxminən 15% -dən 20% -ə qədər artır, lakin paylama sisteminin enerji mövcudluğu göstəricilərini əhəmiyyətli dərəcədə yaxşılaşdırır.

Avadanlıq

Məhsul təfərrüatları

Üzük növü

Terminal növü

Transformator gövdəsi

Prosesdə olan məhsul

Test Mərkəzi

Sarma emalatxanası
