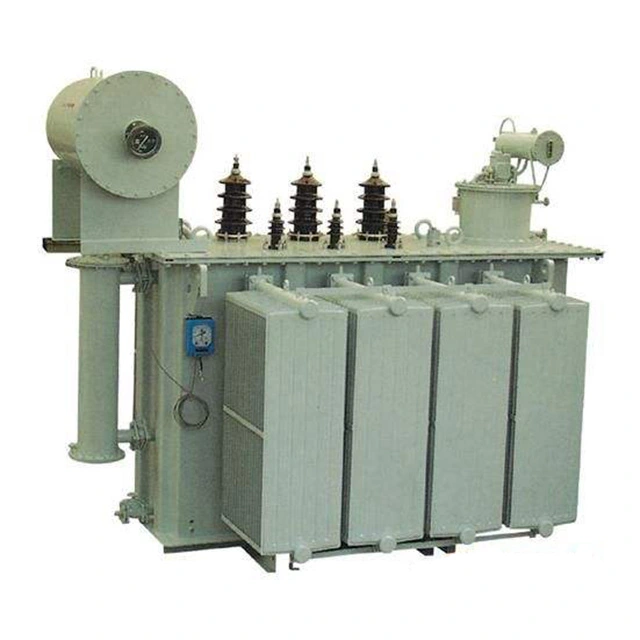

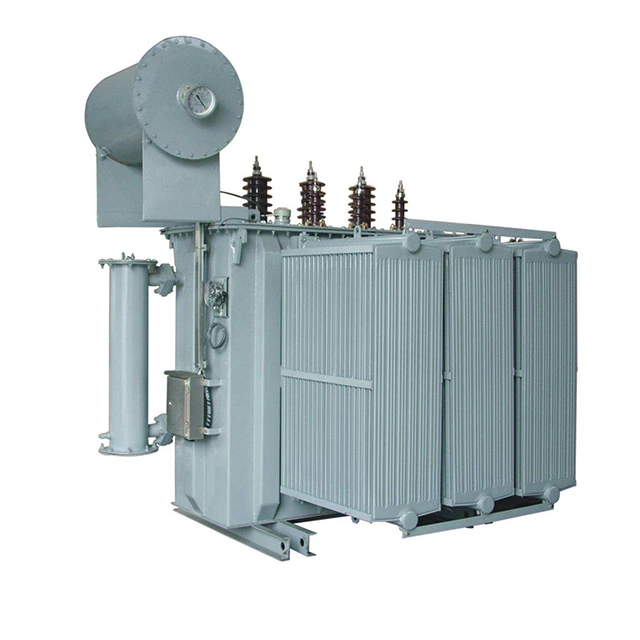

Xarici güc transformatoru 10 Mva 33-dən 6.6 Kv-a qədər

Xarici güc transformatoru 10 mva 33 ilə 6.6 kv             gücü 10 mva  gücü və   33 -                                                       güc  güc transformator | Onun nominal gərginliyi 10 mva, yüksək gərginlikli tərəfi 33 kv, aşağı gərginliyi isə 6,6 kv. O, sənaye və mədən müəssisələri, eləcə də sənaye parkları üçün ümumi orta ölçülü transformator avadanlığıdır və IEC standartlarına tam uyğundur. Xarici güc transformatoru 10 mva 33 ilə 6.6 kv əsasən sarımları, dəmir nüvəni və izolyasiya yağını üç hissədən ibarətdir.

Sarımlar transformatorun elektrik hissəsidir. Ümumiyyətlə izolyasiya edilmiş yastı mis məftil və ya yuvarlaq mis telin dolama qəlibinə sarılması ilə hazırlanır. Sargılar 10 mva 33-dən 6,6 kv-a qədər olan xarici güc transformatorunun dəmir əsas sütununda quraşdırılmışdır. Aşağı gərginlikli sarımlar daxili təbəqədə, yüksək gərginlikli sarımlar isə aşağı gərginlikli sarğıdan kənarda quraşdırılır. Aşağı gərginlikli sarımlar və dəmir nüvə arasında və yüksək gərginlikli sarımlar ilə aşağı gərginlikli sarımlar arasında izolyasiyaya nail olmaq üçün onları ayırmaq üçün qollar hazırlamaq üçün izolyasiya materiallarından istifadə olunur.

Dəmir nüvə 10 mva 33-dən 6,6 kv-a qədər olan xarici güc transformatorunun əsas maqnit yolu hissəsidir. Adətən 0,35 və ya 0,5 mm qalınlığında isti haddelenmiş və ya soyuq haddelenmiş silisium polad təbəqələri olan və izolyasiya boyası ilə örtülmüş silikonun yığılması ilə hazırlanır. Dəmir nüvə iki hissəyə bölünür: dəmir nüvə sütunu və boyunduruq. Dəmir nüvənin sütunu sarğı ilə təchiz olunub və boyunduruq maqnit dövrəsini bağlamaq üçün istifadə olunur. Dəmir nüvə quruluşunun əsas formalarına ürək tipi və qabıq tipi daxildir.

Texniki parametr:

10 mva 33-dən 6,6 kv-a qədər xarici güc transformatorunun müxtəlif quraşdırma formaları hansılardır?

Energetikada xarici transformatorların quraşdırılması əsasən iki formadan ibarətdir: dirəyə quraşdırılmış quraşdırma və yerə quraşdırılmış quraşdırma. Hansı metodun qəbul edilməsindən asılı olmayaraq, təhlükəsizlik həmişə birinci yerdədir. Transformatorun ətrafındakı ən görkəmli yerdə yoldan keçənlərə yaxınlaşmamağı xatırlatmaq üçün nəzərə çarpan xəbərdarlıq lövhəsi asılmalıdır.

Yerdə quraşdırılmış 10 mva 33-dən 6,6 kv-a qədər olan xarici güc transformatoru üçün onun ətrafına hündürlüyü 1,7 metrdən az olmayan qoruyucu hasar əlavə edilməli, hasarla transformator platforması arasında kifayət qədər təhlükəsiz istismar sahəsi olmalıdır.

Dirəklərə və ya qüllələrə quraşdırmaq üçün tələb olunur ki, bütün yüksək və aşağı gərginlikli naqillər izolyasiya edilmiş keçiricilərdən istifadə etməlidir və aşağı gərginlikli hissələr də çılpaq şinlərdən istifadə edə bilər. İstifadə olunan bütün dəmir hissələri pas və korroziyanın qarşısını almaq üçün sinklənmiş olmalıdır.

Quraşdırma yerdə aparılırsa, baza hündürlüyü adətən təxminən 500 mm-ə təyin edilir. Bu baza adətən kərpicdən və ya tökülmüş betondan istifadə etməklə tikilir, sonra səth 1:2 nisbətində sement harçla düzəldilir. Transformator üçün qaçış yolu kimi xidmət etmək üçün səthə düz polad və ya kanal polad qoymaq lazımdır.

Quraşdırma zamanı stabil işləməyi təmin etmək üçün yolun səviyyəli olmasını və rels ölçüsünün transformatorun təkər ölçüsünə mükəmməl uyğun gəlməsini təmin etmək vacibdir.
