Elektrik 3 Fazalı 10kv 400kva Güc Transformatoru

Enerji təchizatı və paylama sistemində üç fazalı üç telli və ya üç fazalı dörd naqilli sistemlər ümumiyyətlə enerji təchizatı və paylanması üçün istifadə olunur və Elektrik 3 Faza 10kv 400kva Güc Transformatoru bazarın ehtiyaclarını ödəmək üçün Wenzhou Xifa Electric Power Equipment Co., Ltd. tərəfindən istehsal edilə bilər. Bu, elektrik enerjisinin rasional ötürülməsini, paylanmasını və istifadəsini asanlaşdırmaq üçün sistemdəki enerji gərginliyini artırmaq və ya azaltmaq olan enerji təchizatı və paylama sistemindəki ən vacib avadanlıqdır.

Sorğu göndərin

Məhsul təsviri

Elektrik 3 Fazalı 10kv 400kva Güc Transformatoru əsasən özək, sarımlar, yağ çəni, soyutma cihazı və qoruyucu qurğu kimi komponentlərdən ibarətdir. Nüvələrin hamısı əsas tipli strukturu qəbul edir və adətən nüvə tipli struktur üst-üstə düşən montaj prosesindən istifadə edir. Sargılar üç fazalı güc transformatorunun dövrə hissəsidir.

3 fazalı 10kv 400kva güc transformatorunun yüksək və aşağı gərginlikli kolları çini izolyasiyalı, keçiricilər olan borulardır. Onlar transformatorun ilkin və ikincil sarımlarının əlaqə və çıxış uclarını bərkitmək və izolyasiya etmək üçün istifadə olunur.

Yağ çəni çən gövdəsindən, çən qapağından, istilik yayma qurğusundan və yağ boşaltma klapanından ibarətdir. Onun əsas funksiyaları transformatoru bütövlükdə birləşdirmək və istilik yayılmasını təmin etməkdir. İçəridə sarımlar, nüvə və transformator yağı var.

3 fazalı 10kv 400kva güc transformatorunun yağı nəinki sirkulyasiyalı soyutma və istiliyin yayılması funksiyalarına malikdir, həm də izolyasiya effektinə malikdir. Sarımlar və çənin gövdəsi (çən divarları və çənin dibi) arasında müəyyən bir məsafə var ki, bu da çəndəki yağın izolyasiya təbəqəsi ilə təcrid olunur.

Partlayışa davamlı boru, onun funksiyası yanacaq çənindəki partlayış qəzalarının qarşısını almaqdır. Kran dəyişdiricisi transformatorun çıxış gərginliyini tənzimləmək üçün transformatorun sarımlarında növbələrin sayını dəyişdirmək üçün istifadə olunur. 3 fazalı 10kv 400kva güc transformatoru ilə gərginliyi tənzimləyən üsul onun sarımlarından birinə kranlar qoymaq, sarımdakı növbələrin bir hissəsini çıxarmaq və ya əlavə etmək, bununla da növbələrin sayını dəyişdirmək və gərginlik nisbətini dəyişmək məqsədinə nail olmaqdır.

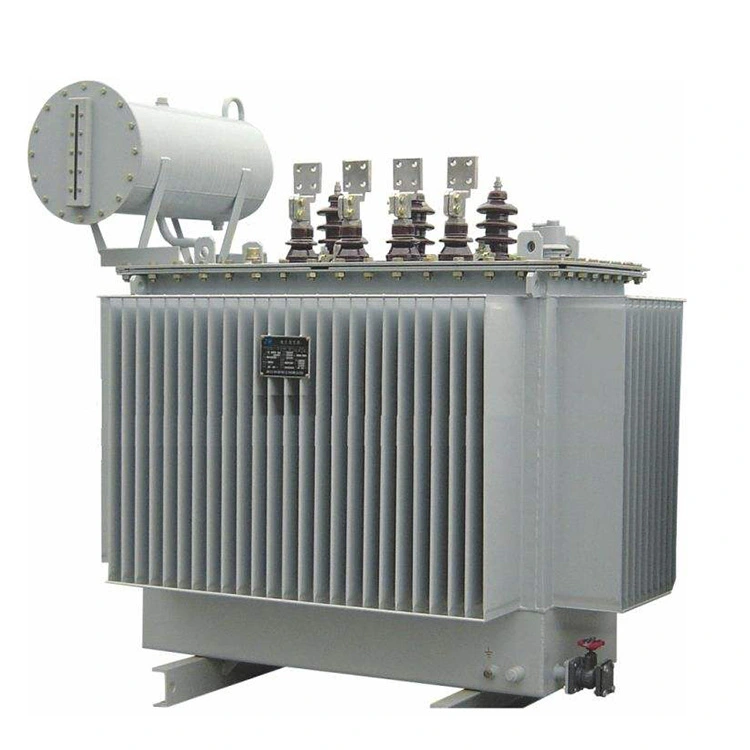

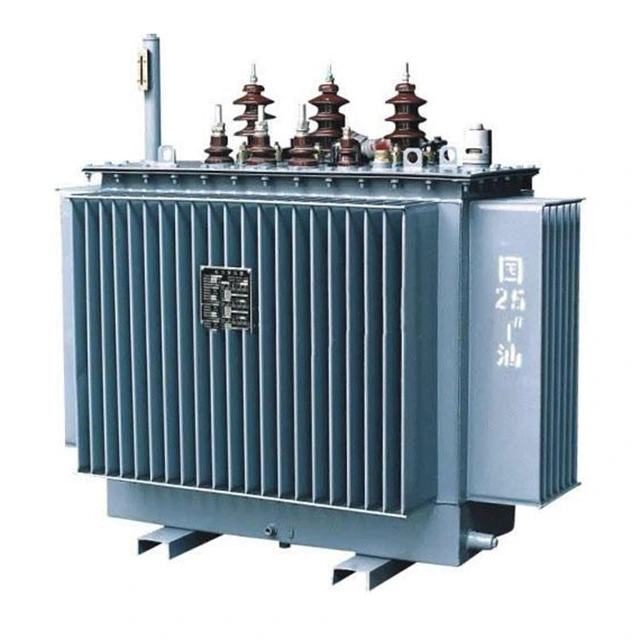

Electric 3 Phase 10kv 400kva Power Transformer

Texniki parametr:

Məhsulun adı:	3 fazalı 10kv 400kva güc transformatoru
Yüksək gərginlik:	10 KV
Aşağı Gərginlik:	400 V
Əlaqə qrupu:	Dyn11 və ya Yyn0
Yük itkisi yoxdur:	≤570W
Yük itkisi:	≤4,600W
Empedans Gərginliyi	4%~6%
Soyutma üsulu:	ONAN
Tezlik:	50Hz / 60Hz
Qoruma səviyyəsi:	IP00/IP23/IP54

S: 3 fazalı 10kv 400kva güc transformatorunun nüvəsi istiliyi necə yayır?

A: Transformatorun normal işləməsi zamanı nüvə dəmir itkisi səbəbindən istilik yaradır. Nüvənin çəkisi və həcmi nə qədər çox olarsa, bir o qədər çox istilik əmələ gətirir. 95 dərəcədən yuxarı olan transformator yağının temperaturu qocalmağa meyllidir, buna görə də nüvənin səthinin temperaturu mümkün qədər bu temperaturdan aşağı saxlanılmalıdır. Bu, nüvənin istiliyini tez bir zamanda yaymaq üçün nüvənin istilik yayma quruluşunu tələb edir. İstilik yayılma quruluşu əsasən nüvənin istilik yayılması səthini artırmaqdır. Nüvənin istilik yayılması əsasən neft kanalının istilik yayılmasını və nüvənin hava kanalının istilik yayılmasını əhatə edir.

Böyük tutumlu yağa batırılmış transformatorlarda istilik yayılması effektini artırmaq üçün tez-tez yağ kanalları nüvənin laminasiyası arasında quraşdırılır. Yağ kanalları iki növdür: biri silikon polad təbəqələrə paralel, digəri isə polad təbəqələrə perpendikulyardır. Sonuncu tənzimləmə daha yaxşı istilik yayılması effektinə malikdir, lakin quruluş daha mürəkkəbdir.

Quru tip transformatorlarda özək hava ilə soyudulur. Əsas temperaturun icazə verilən dəyərdən artıq olmamasını təmin etmək üçün hava kanalları tez-tez dəmir əsas sütunlarda və boyunduruqlarda quraşdırılır.
