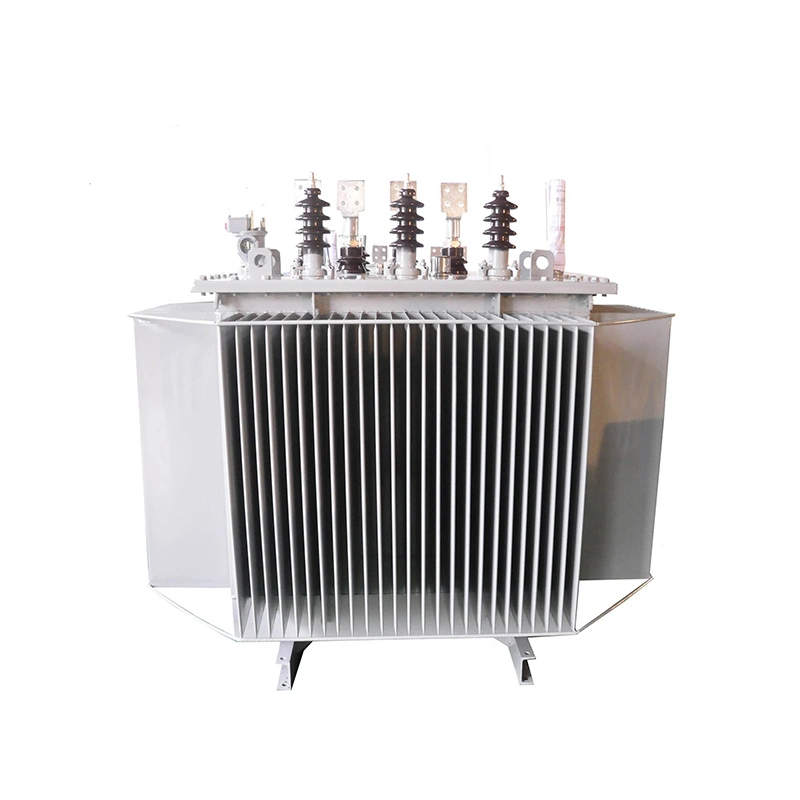

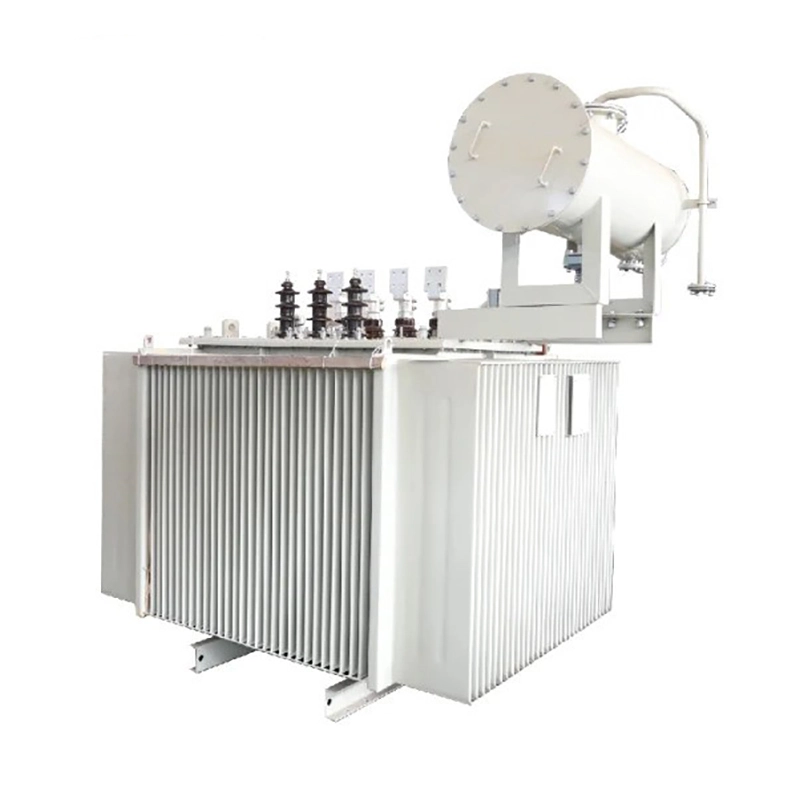

22kv Güc Transformatoru 1000kva Yağlı

22kv güc transformatorunun 1000kva yağa batırılmış nüvəsi yüksək maqnit absorbsiyalı taxıl yönümlü soyuq haddelenmiş ferrit maqnit nüvəsindən hazırlanmışdır. Nüvə laminatlı nüvələrin tam meylli birləşmə quruluşuna malikdir. Əsas sütunun çoxsəviyyəli pilləli dairəvi en kəsiyi var və boyunduruğun və nüvənin eyni en kəsiyi sahəsi var.

22kv güc transformatoru 1000kva yağa batırılmış dalğalı divarlardan ibarət yağlı yağ çəninə malikdir. Daxili toz keçirməyən boya ilə örtülmüşdür və boya qatı möhkəmdir. Dalğalı soyuducu soyutma effektinə malikdir və onun sərtliyi ətraf mühitin temperaturunun tənzimlənməsi nəticəsində transformator yağının çəki dəyişikliklərini kompensasiya edə bilər.

Buna görə də, möhürlənmiş transformatorda yağ anbarı yoxdur, transformatorun ümumi nisbi hündürlüyünü azaldır. 22kv güc transformatoru 1000kva yağa batırılan qablaşdırıldıqda, vakuum yağ doldurma texnologiyası qəbul edilir, transformatordakı nəm tamamilə çıxarılır və transformator yağı hava ilə təmasda olmur.

Bu, suyun və oksigenin transformatora daxil olmasını effektiv şəkildə qarşısını alır və transformatorun izolyasiyasının davamlı olaraq pisləşməsinə səbəb olur. Transformator yağının köhnəlmə ehtimalı var, buna görə də müntəzəm olaraq yağ nümunəsi sınaqları keçirməyə ehtiyac yoxdur.

22kv güc transformatoru 1000kva yağa batırılmış texniki parametr:

22kv güc transformatoru 1000kva yağın dəmir nüvəsi niyə torpaqlanır?

Güc transformatoru normal işləyərkən, dəmir nüvənin etibarlı torpaqlama nöqtəsi olmalıdır. Torpaqlama olmadan, dəmir nüvə ilə yer arasındakı üzən gərginlik, dəmir nüvə ilə yer arasında fasilələrlə parçalanma boşalmasına səbəb olardı. Dəmir nüvəni yalnız bir nöqtədə torpaqladıqdan sonra, dəmir nüvədə üzən potensialın əmələ gəlməsi ehtimalı aradan qaldırılır. Bununla belə, dəmir nüvənin birdən çox torpaqlama nöqtəsi olduqda, dəmir nüvələr arasındakı qeyri-bərabər potensial torpaqlama nöqtələri arasında dövran cərəyanı meydana gətirərək, dəmir nüvənin çoxsaylı torpaqlama nöqtələrində həddindən artıq istiləşməyə səbəb olur. Bu, dəmir nüvənin qısaldılması nəticəsində çox nöqtəli torpaqlama nasazlığına səbəb ola bilər, nəticədə dəmir itkisinin artması ilə nəticələnə bilər ki, bu da transformatorun performansına və normal işinə ciddi təsir göstərir və hətta ağır qaz təsirindən dolayı qəzaya səbəb ola bilər.

Yanmış və ərimiş yerli dəmir nüvəsi dəmir çipləri arasında qısaqapanmaya səbəb ola bilər, dəmir itkisini artırır və transformatorun məhsuldarlığına və normal işləməsinə ciddi təsir göstərərək, dəmir nüvənin silikon polad təbəqələrinin təmir üçün dəyişdirilməsini tələb edir. Buna görə də, 22kv güc transformatoru 1000kva yağa batırılmış birdən çox torpaqlama nöqtəsinə  icazə verilmir; yalnız bir torpaqlama nöqtəsinə malik ola bilər və olmalıdır.

Emalatxana

Avadanlıq

Test
