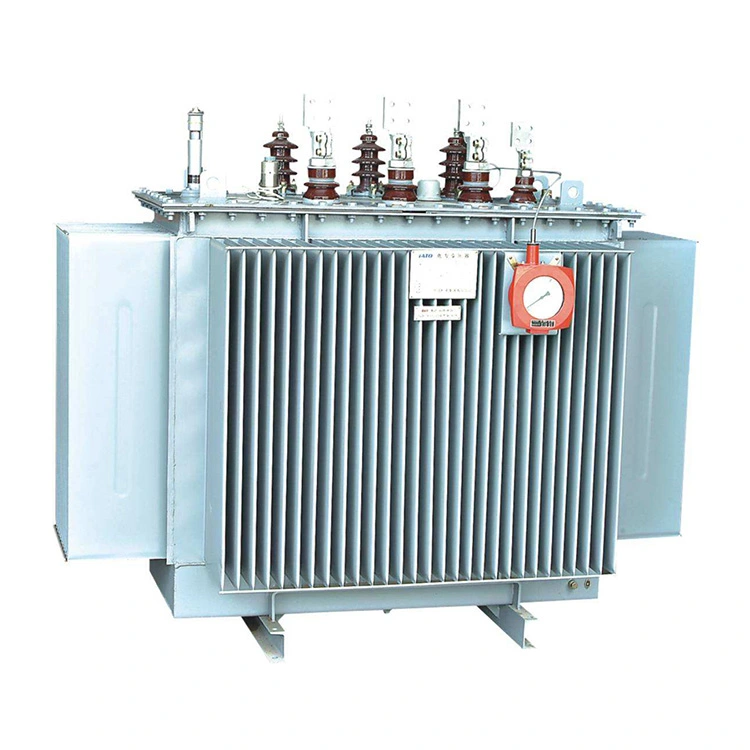

10kv 1600kva Yağlı Güc Transformatoru

Wenzhou Xifa Electric Power Equipment Co., Ltd., Wenzhou, Zhejiang əyalətində yerləşən, etibarlılığı ilə tanınan görkəmli transformator istehsalçısıdır. Biz 20 ilə yaxındır ki, bütün dünyada dövlət və şəxsi layihələri yüksək keyfiyyətli və münasib qiymətə transformatorlarla təmin etmişik və mükəmməlliyə görə şöhrət qazanmışıq. Şirkət həm yerli, həm də beynəlxalq mənbələrdən qabaqcıl texnologiyalar tətbiq etdi, ən son materiallardan istifadə etdi və 10kv 1600kva yağlı güc transformatoru istehsal etmək üçün dizaynı optimallaşdırdı. Bu, məhsulun strukturunu daha ağlabatan etdi, məhsulun elektrik gücünü, mexaniki gücünü və istilik yayma qabiliyyətini əhəmiyyətli dərəcədə artırdı.

Sorğu göndərin

Məhsul təsviri

10kv 1600kva yağlı güc transformatorunun nüvəsi yüksək keyfiyyətli soyuq haddelenmiş silikon polad təbəqələrin yığılması ilə hazırlanır. Bu, yük itkisini və yüksüz cərəyanı əhəmiyyətli dərəcədə azaldır. Nüvə sıxlığını təmin etmək və səs-küyü minimuma endirmək üçün bir-birinə bağlıdır. Həm yüksək gərginlikli, həm də aşağı gərginlikli sarımlar oksigensiz mis ilə sarılır. Aşağı gərginlikli sarğı ikiqat spiral və ya dörd spiral quruluşu, yüksək gərginlikli sarğı isə çox qatlı silindrik quruluşu qəbul edir.

10kv 1600kva yağlı güc transformatoru əlaqəsi harmoniklərin elektrik şəbəkəsinə təsirini azaldan və enerji təchizatı keyfiyyətini yaxşılaşdıran Dyn11 texnologiyasını qəbul edir. Xidmət müddətini uzadan tam möhürlənmiş bir quruluşu qəbul edir.

10kv 1600kva yağlı güc transformatoru baxımsızdır və faktiki ölçülmüş səs-küy standartdan aşağıdır. Adi yağlı transformatorlardan fərqli olaraq tam möhürlənmiş transformatorlar üçün yağ çəni tələb olunmur. Yağın həcmindəki dəyişikliklər avtomatik tənzimlənə və yağ çənindəki büzməli plitələrin elastikliyi ilə kompensasiya edilə bilər.

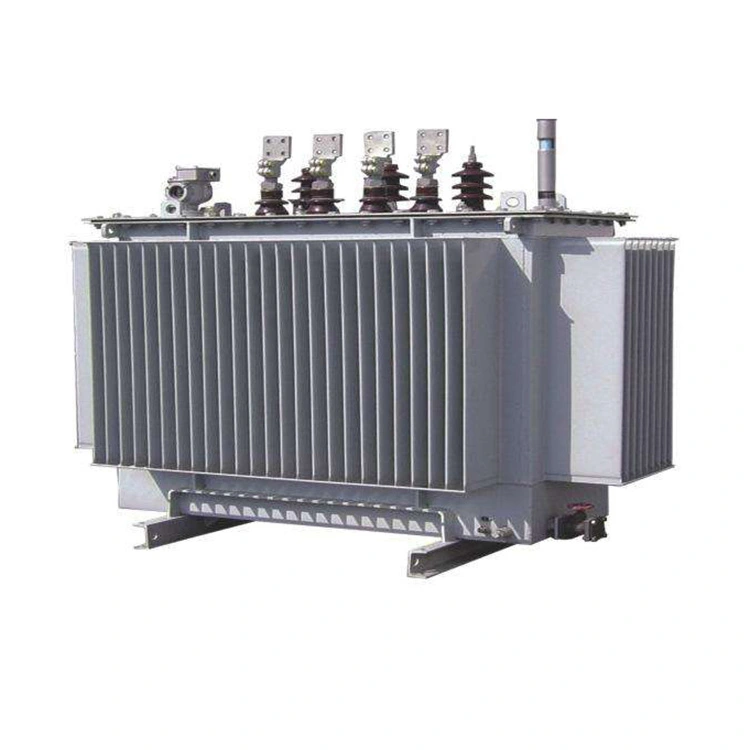

10kv 1600kva Oil Immersed Power Transformer

Texniki parametr:

Məhsulun adı	10kv 1600kva yağlı güc transformatoru
Yüksək təzyiq (KV)	10 KV
Yüksək təzyiq kran diapazonu (%)	±5 / ±2 ×2 ,5%
Aşağı təzyiq (KV)	0,4 KV
Vektor qrupunun simvolu	Dyn11/Yyn0
Yük itkisi YOX(W)	1640 Vt
Yük itkisi (W)	14500 Vt
NO yük cərəyanı (%)	0,8 %
Qısa qapanma empedansı (%)	4,5 %

10kv 1600kva yağlı güc transformatorunun xüsusiyyətləri

1. Onun nüvəsi yaxşı sabitliyi təmin edən ştamplama və kəsmə prosesləri vasitəsilə 0,18-0,3 millimetr qalınlığında istiqamətlənmiş silikon polad təbəqələrin yığılması ilə hazırlanır.

2. Bobin təmiz misdən hazırlanmışdır. Yüksək gərginlikli dövrələr üçün poliimid emallanmış tel istifadə olunur; aşağı gərginlikli dövrələr üçün isə qısaqapanma müqavimətini yaxşılaşdırmaq üçün oksigensiz mis məftil və ya mis folqa qəbul edilir.

3.""Dyn11" əlaqə simvolunun istifadəsi yüksək dərəcəli harmoniklərin təsirindən qaça bilər. O, kompensasiya olunmamış yüklərin təsirinə effektiv şəkildə müqavimət göstərir və enerji təchizatı keyfiyyətini yaxşılaşdırır."

4. 10kv 1600kva yağa batırılmış güc transformatoru izolyasiya performansının sabitliyini təmin edərək, nüvədən hava qabarcıqlarını çıxarmaq üçün vakuum yağ inyeksiyasından istifadə edir.

5. Transformator zavoddan çıxmazdan əvvəl ciddi yoxlamalardan keçir və IEC və ISO standartlarına tam uyğun gəlir.

Tam möhürlənmiş yağlı transformatorların istehsal prosesi və quruluşu adi yağlı transformatorlardan fərqlidir.

(1) Tam möhürlənmiş yağa batırılmış transformatorun gövdəsi vakuum altında yağla doldurulur və bu, izolyasiya materiallarından nəm və havanı tamamilə təmizləyir və transformatorun uzunmüddətli istismar müddətini təmin edir.

(2) Tam möhürlənmiş 10kv 1600kva yağa batırılmış güc transformatorları üçün yağ çəni büzməli tipli bir çən və ya yığıla bilən istilik yayma qurğusunu qəbul edir və yağ anbarı aradan qaldırılır. Yağın həcminin dəyişməsi yağ çəninin elastikliyi ilə kompensasiya edilir.

Tam möhürlənmiş yağa batırılmış transformatorun gövdəsi havadan təcrid olunduğu üçün yağ və hava arasında heç bir əlaqə yoxdur, beləliklə, izolyasiya nəmlənməyəcək və yaşlanma sürəti xeyli azalacaq. Nəticədə transformatorun etibarlılığı və istismar müddəti artır. Əməliyyatdan əvvəl yoxlamaya ehtiyac yoxdur, belə ki, istifadəçilər xərclərə qənaət edə bilərlər.
