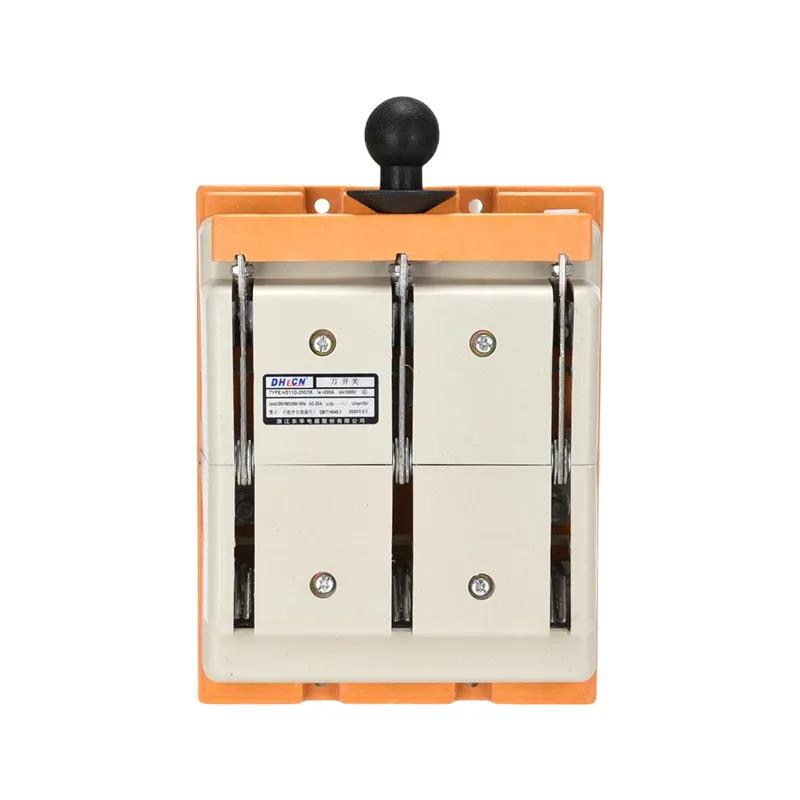

480v 400 Amp 3 fazalı ayırma açarı

Wenzhou XiFa Electric Power Equipment Co., Ltd 480v 400 amp 3 fazalı ayırma açarı istehsal edən ekspert fabrikdir. Gecikmədən qısa müddətə zəmanət vermək üçün Wenzhou XiFa Electric Power Equipment Co., Ltd anbarda 400 amperlik 3 fazalı ayırma açarının inventarına malikdir. Böyük həcmli sifarişlər verilən sifarişdən 7 ilə 15 iş günü arasında hazırlanmalıdır. Bu arada, Wenzhou XiFa Electric Power Equipment Co., Ltd, gərginlik səviyyəsi, istifadə mühiti və s. kimi müştərilərin tələblərinə uyğun olaraq 400 amperlik 3 fazalı ayırma açarını fərdiləşdirə bilər.

Sorğu göndərin

Məhsul təsviri

480v 400 amp 3 fazalı ayırma açarı bağlanma vəziyyətində üç fazalı AC 400 amp nominal cərəyan keçirməlidir. Kompakt yarımstansiyalarda və elektrik panellərində geniş tətbiq olunan struktur üzrə sadə və yığcam dizayna malikdir. 480v 400 amp 3 fazalı ayırma açarının əsas xüsusiyyəti qövs söndürmə qabiliyyətinin olmaması və yüklə işləməməsidir.

480v 400 amp 3 fazalı ayırma açarı texniki xidmət zamanı operatorun qorunmasını təmin etmək üçün görünən və etibarlı ayırma təmin edir. 480v 400 amp 3 fazalı ayırıcının funksiyası yüksüz mühitdə cərəyanı ayırmaqdır. Yəni 480v 400 amperlik 3 fazalı ayırıcı elektrik paylayıcı sistemdə açardan əvvəl bağlanmalı, açardan sonra isə söndürülməlidir.

480v 400 Amp 3 Phase Disconnect Switch

İstehsal parametri:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik gücü (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
İş cərəyanı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor Gücü (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yaratma və sındırma qabiliyyəti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Pik Dəyəri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mexanik Ömrü (dəfə)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik ömrü (dəfə)
Ue=660V Nominal cərəyan le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Çəki (kq)
3 dirək	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 dirək	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
İşləmə anı (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

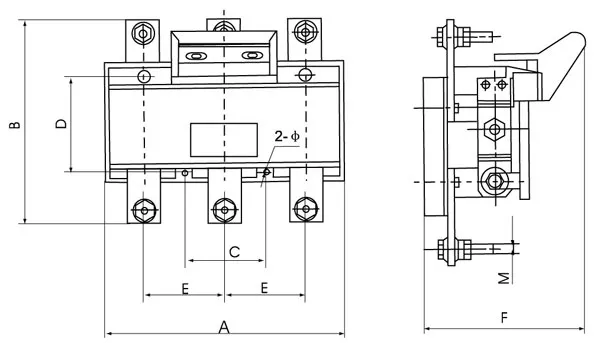

Ön sıxma növü

Nominal cərəyan （A）	Çərçivə Ölçüsü (mm)					Quraşdırma Ölçüsü（mm)
Nominal cərəyan （A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

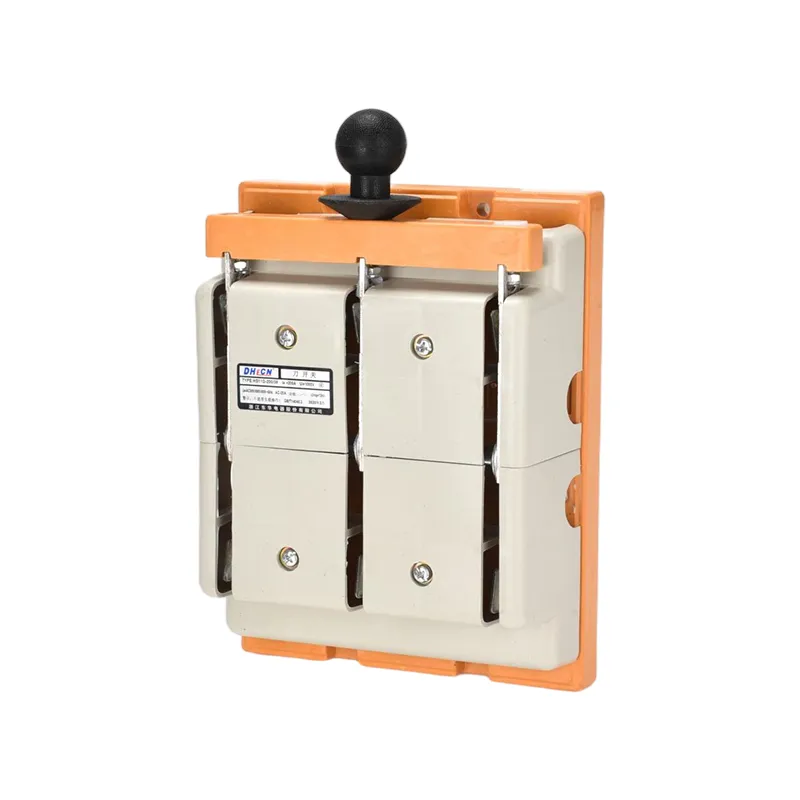

480v 400 Amp 3 Phase Disconnect Switch

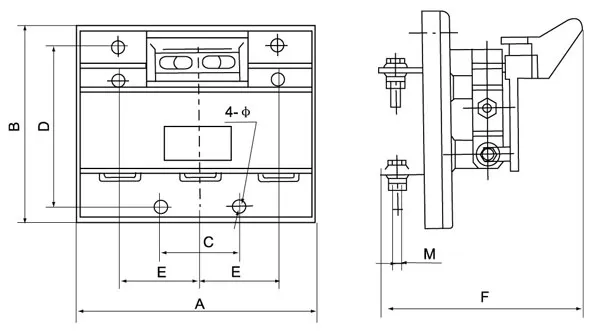

Nadir sıxma növü

Nominal cərəyan （A）	Çərçivə Ölçüsü (mm)					Quraşdırma Ölçüsü（mm)
Nominal cərəyan （A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

İstehsal haqqında tez-tez verilən suallar:

S: 480v 400 amp 3 fazalı ayırıcı açarın əsas məqsədi nədir?

A: 480v 400 amp 3 fazalı ayırma açarı elektrik avadanlıqlarına xidmət etməzdən əvvəl gücü təcrid etmək üçün təhlükəsiz bir yol təqdim edir. 480 volt və 400 amperdə bu tip açar adətən kommersiya və sənaye tətbiqlərində mühərriklərə, HVAC sistemlərinə, maşınlara və ya paylayıcı panellərə enerjini kəsmək üçün istifadə olunur.

S: 400 amperin tətbiqim üçün düzgün reytinq olub olmadığını necə bilə bilərəm?

Cavab: Siz sisteminizin tələb etdiyi maksimum cərəyana əsasən açarı ölçməlisiniz. Birləşdirilmiş yük və ya panel 400 amperə qədər cərəyanları idarə etmək üçün nəzərdə tutulduqda 400A açar uyğun gəlir. Seçməzdən əvvəl həmişə həm davamlı əməliyyat cərəyanı, həm də qısaqapanma reytinqi tələblərini yoxlayın.

S: əriyən və əriməyən ayırma açarları arasında fərq nədir?

A: Eriyən: Aşırı cərəyandan qorunmaq üçün qoruyucuları ehtiva edir. Bu, həm ayırma vasitəsini, həm də dövrə qorunmasını təmin edir.

Ərinməz: Yalnız gücü təcrid edir, lakin qoruma təmin etmir. Daxili qorunmaya ehtiyacınız varsa, əriyən seçin; mühafizə artıq yuxarı axın açarları tərəfindən idarə olunarsa, əriməz.
