Elektrik aşağı gərginlikli qoruyucu ayırıcının dəyişdirilməsi

Yanmayan ayırma açarı ilə müqayisədə, elektrik aşağı gərginlikli qoruyucu ayırıcı kommutasiya qoruyucu və bıçaq açarının funksiyalarını birləşdirir, yəni normal iş zamanı gücün kəsilməsinə və qoşulmasına nəzarət edə bilər və qısaqapanma və həddindən artıq yük vəziyyətində cərəyanı kəsə bilər. Wenzhou XiFa Electric Power Equipment Co., Ltd elektrik aşağı gərginlikli qoruyucu ayırıcı keçid istehsalında ixtisaslaşmışdır. Möhkəm keyfiyyətli əridilmiş ayırma açarı istehsal etmək üçün şirkət ayırma açarında və qoruyucuda yüksək keyfiyyətli mis qəbul edir. Korpus operatorun təhlükəsizliyini təmin edərkən daxili komponentləri tozdan, nəmdən və xarici qüvvələrdən qoruya bilən epoksi qatran kapsulyasiyasını qəbul edir.

Sorğu göndərin

Məhsul təsviri

Qoruyucu tipli izolyator kimi də tanınan elektrik aşağı gərginlikli qoruyucu ayırıcı keçid, ayırıcı açar və qoruyucu funksiyalarını ağıllı şəkildə birləşdirərək onu aşağı gərginlikli enerji paylama panellərində mühüm komponentə çevirir. Onun qoruyucu elementi dövrənin təhlükəsizliyini təmin edərək nasaz cərəyanları tez kəsmək üçün nəzərdə tutulmuşdur, bıçaq açarı isə xüsusi olaraq heç bir yük şəraitində əməliyyatların dəyişdirilməsi üçün nəzərdə tutulmuşdur və normal iş zamanı canlı cərəyanları kəsə bilməz. Bu unikal kombinasiya qorunan ayırma açarını dövrə mühafizəsinin etibarlı qoruyucusu kimi yerləşdirir.

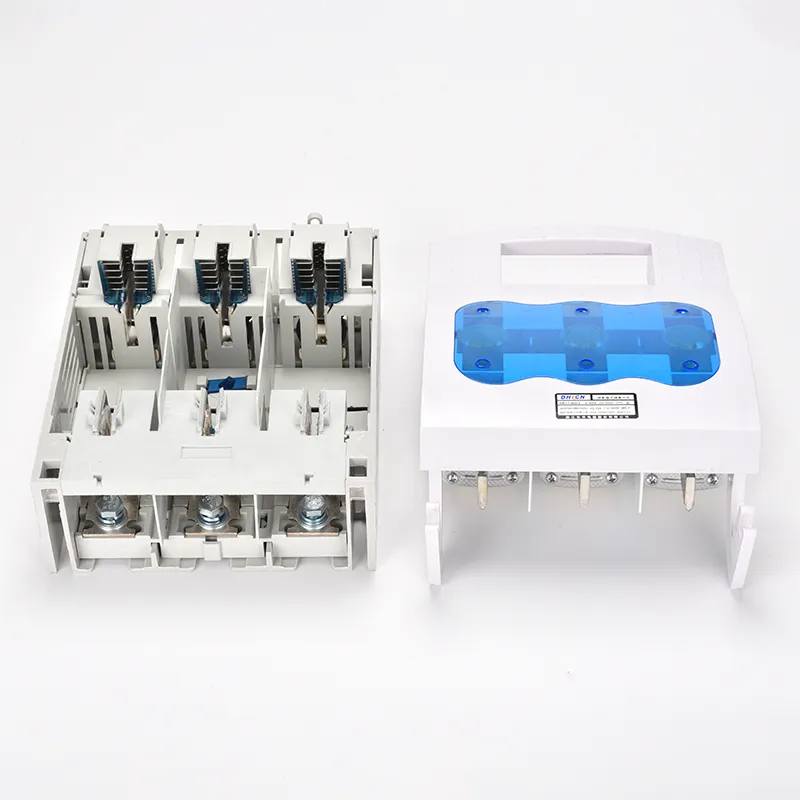

Keçid bağlandıqda, bıçaq mexanizmi yaxşı dizayn edilmiş bir əlaqə sistemi vasitəsilə qoruyucu və şin arasında möhkəm təması təmin edərək, fasiləsiz cərəyan axını təmin edir. Əksinə, ayırma tələb olunduqda, eyni sadə mexanizm qoruyucunu enerjili şindən təhlükəsiz şəkildə ayırır və sürətli dövrə kəsilməsinə imkan verir. Bu dəqiq mexaniki dizayn, dövrə vəziyyətlərini dəyişdirərkən əridilmiş ayırma açarının rəvan və etibarlı işləməsinə imkan verir.

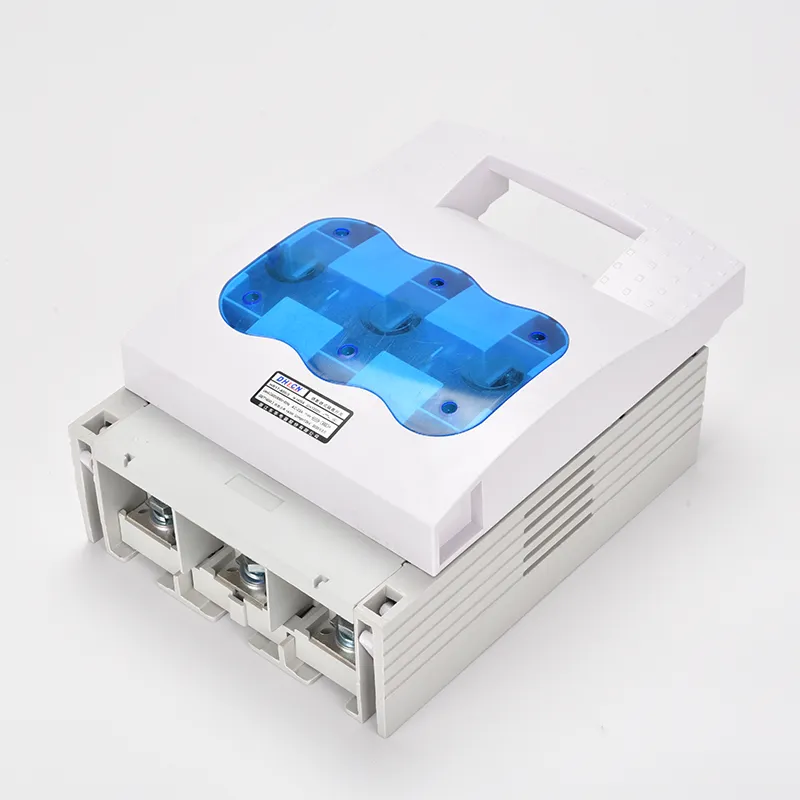

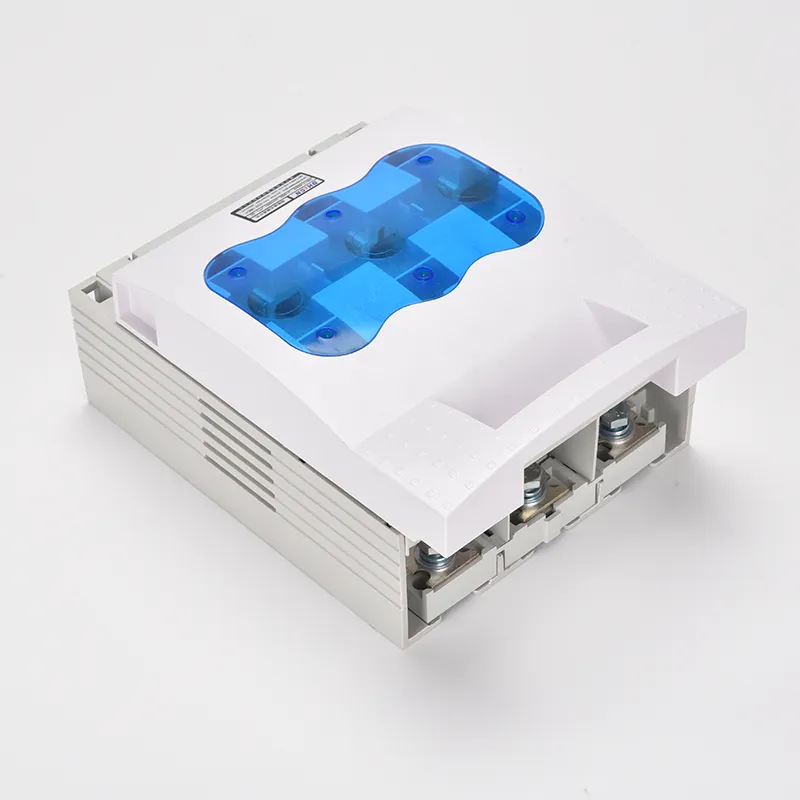

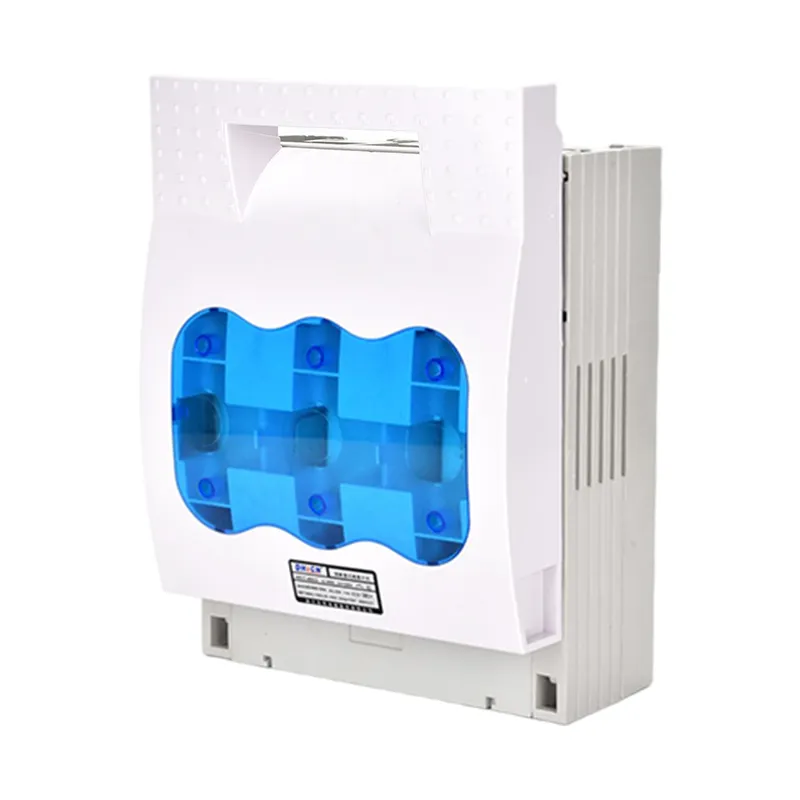

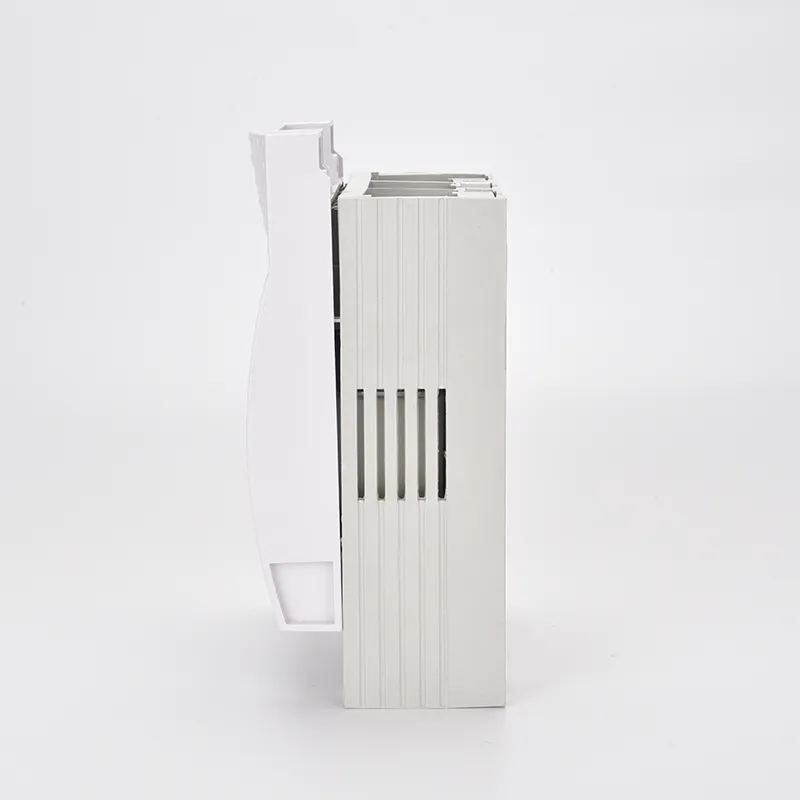

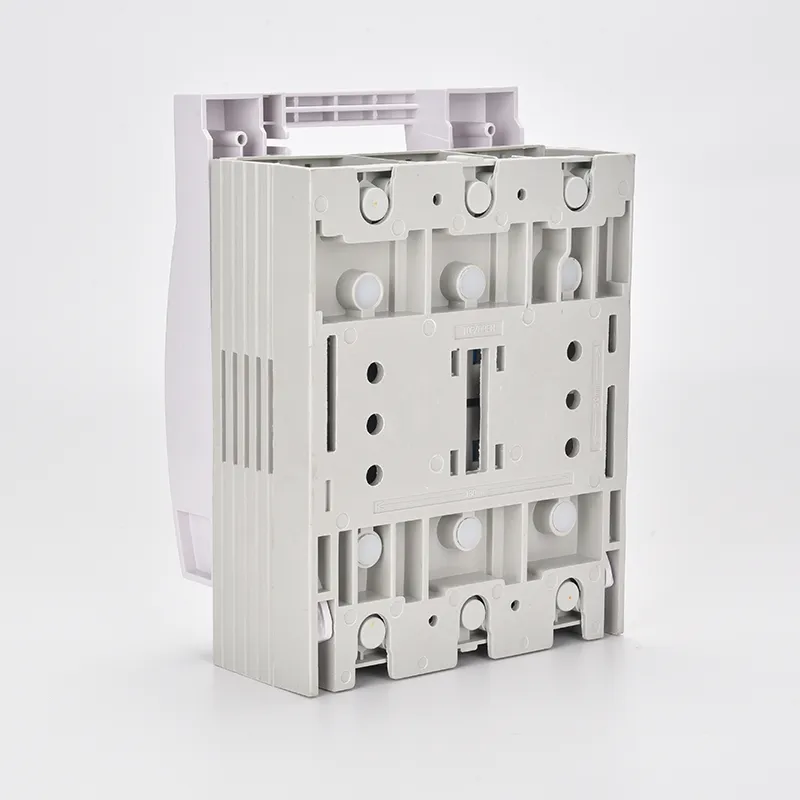

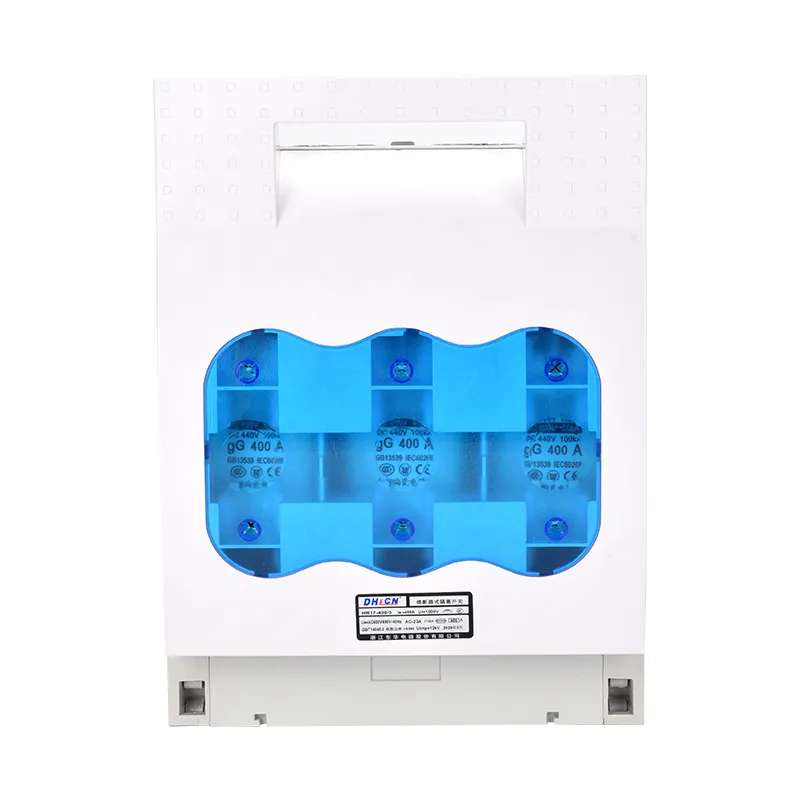

Electric Low Voltage Fuse Disconnector Switching

Məhsul Parametri:

Sigorta növü	0			1			2			3
Tezlik	50Hz			50Hz			50Hz			50Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
İstifadəçi interfeysi (V)	800			800			800			800
(A) içində	160			250			400			630
Bu (A)	160			250			400			630
İstifadəsi	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Bacarıq yaratma	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Qırma qabiliyyəti	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Sigortanın İtki Gücü (W)	12			23			34			48

Bu (A)	Sigorta növü	Sigortada （A）
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315、355、400、425、500、630

Növ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Rejim nömrəsi		Gözləmə Ölçüsü (mm)				Quraşdırma Ölçüsü (mm)
Rejim nömrəsi		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Məhsul haqqında tez-tez verilən suallar:

S: Elektrik aşağı gərginlikli qoruyucu ayırıcı keçid nədir?

A: Elektrik aşağı gərginlikli qoruyucu ayırıcının keçidi, qoruyucunun qoruyucu funksiyasını ayırıcı açarın keçid qabiliyyəti ilə birləşdirən elektrik cihazıdır. Baxım üçün təhlükəsiz izolyasiya təmin edir və sxemləri və avadanlıqları qorumaq üçün nasaz cərəyanları kəsir.

S: Elektrik aşağı gərginlikli qoruyucu ayırıcı keçid canlı cərəyanı ayıra bilərmi?

A: Xeyr. Ərimiş ayırma açarındakı bıçaq açarı yalnız dövrə yük cərəyanından azad olduqda işləmək üçün nəzərdə tutulub. Normal əməliyyat cərəyanlarını kəsmək üçün heç vaxt istifadə edilməməlidir. Sigorta elementi nasazlıq şəraitində avtomatik olaraq işləyəcək.

S: Elektrik aşağı gərginlikli qoruyucu ayırıcı keçidinin əsas tətbiqləri hansılardır?

A: elektrik aşağı gərginlikli qoruyucu ayırıcı keçid adətən aşağı gərginlikli enerji paylama panellərində, motor idarəetmə mərkəzlərində, HVAC sistemlərində və sənaye maşınlarında istifadə olunur. Bu sistemlərdə həm təhlükəsizlik izolyasiyası, həm də həddindən artıq cərəyandan qorunma təmin edir.
