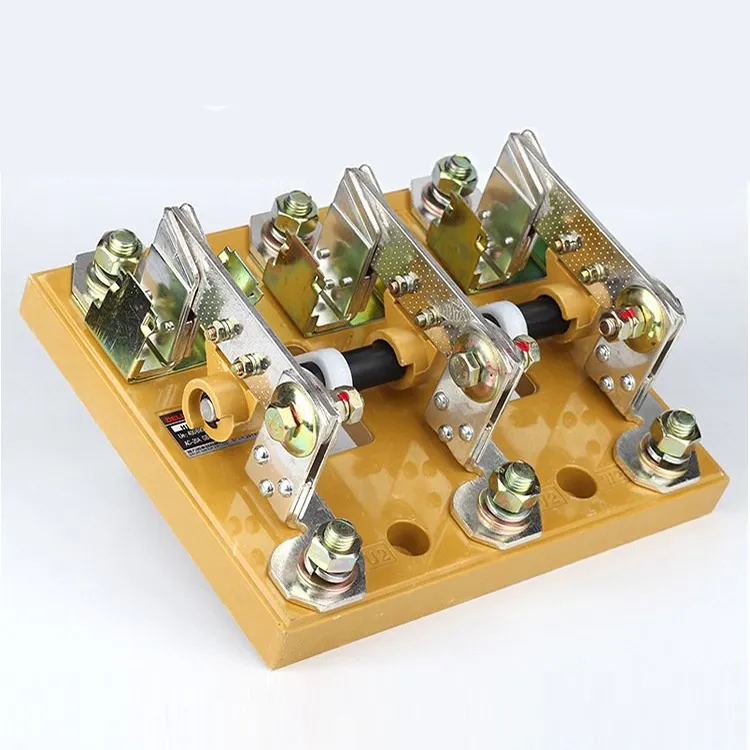

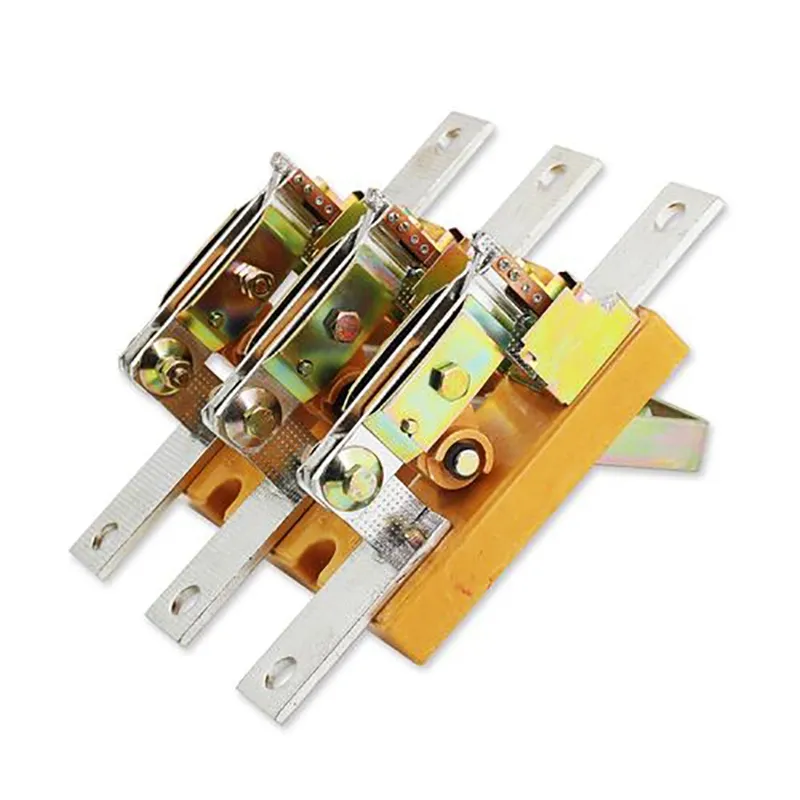

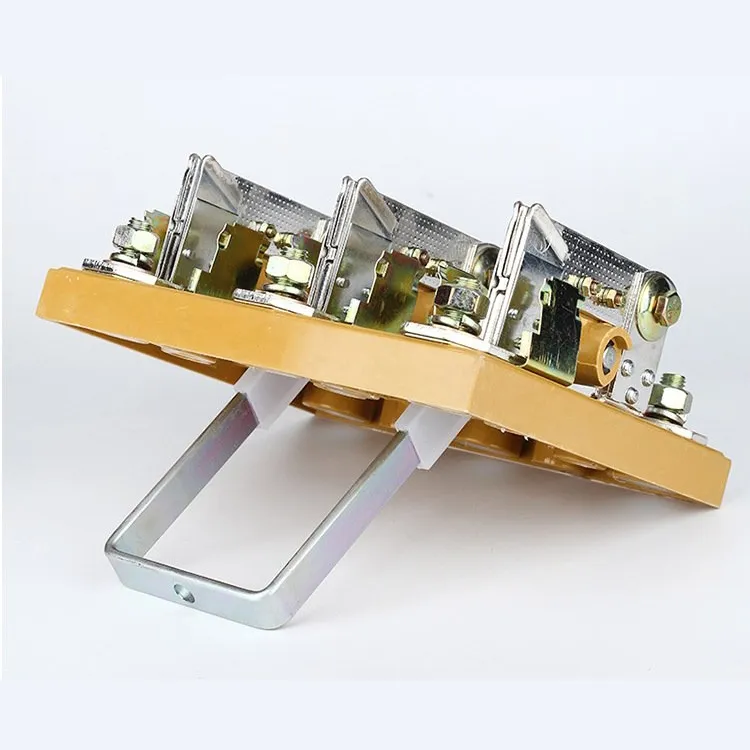

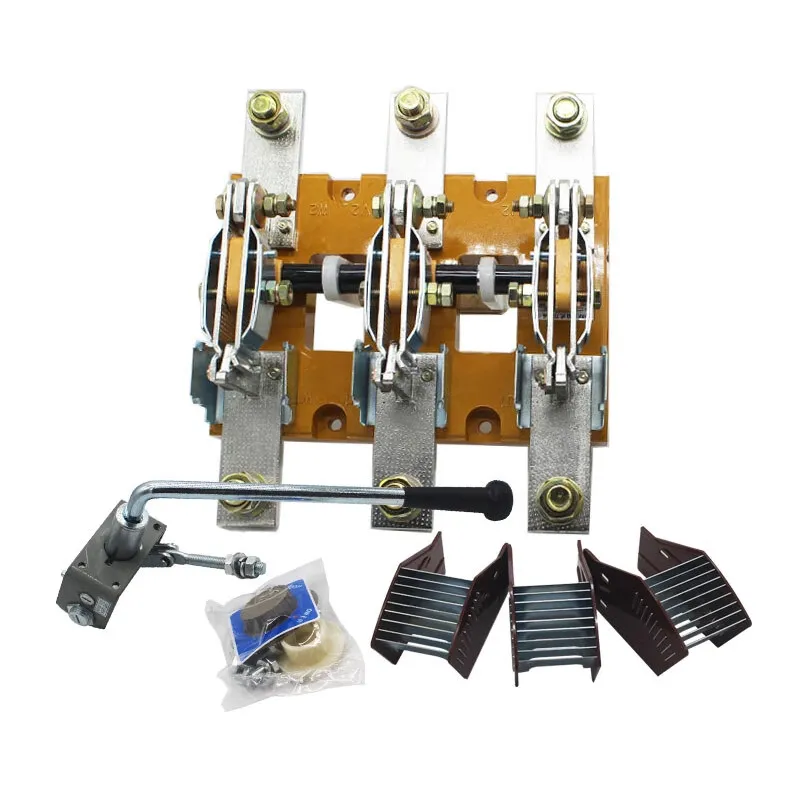

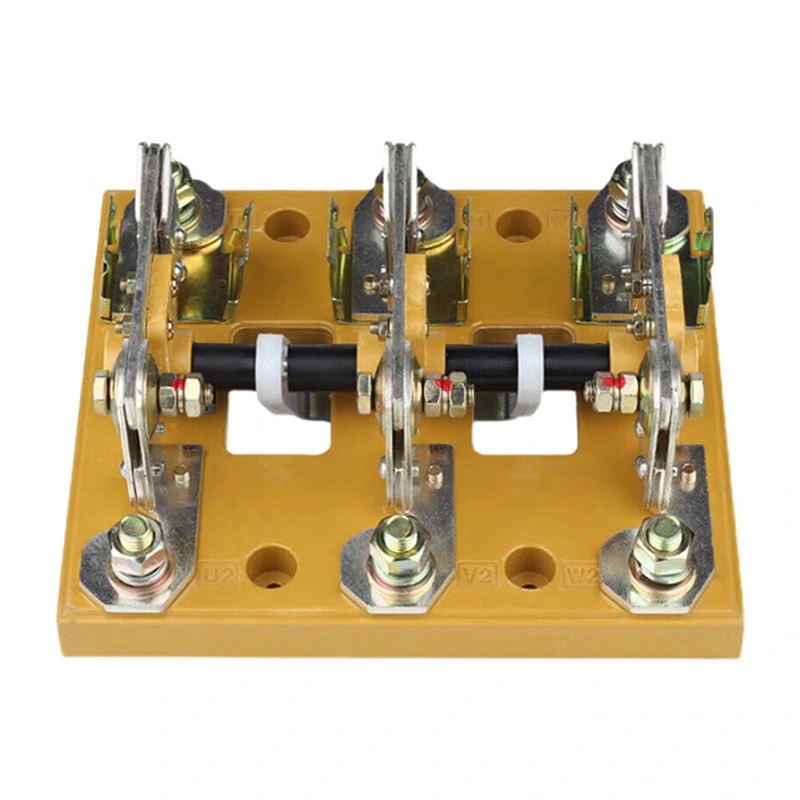

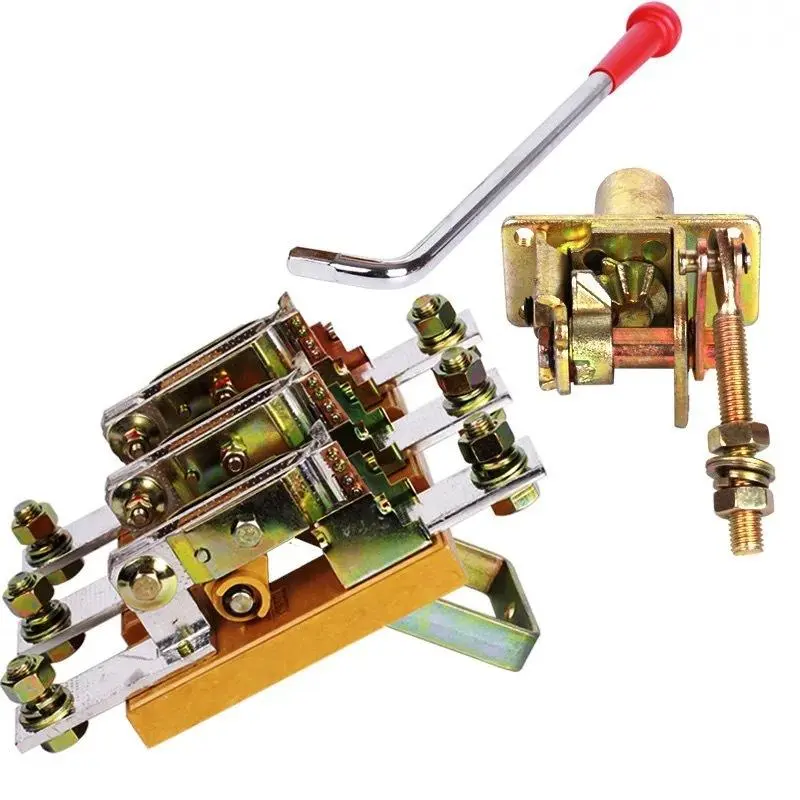

Elektrik Şkafı 800 Amp 3 Fazalı Ayırma açarı

Etibarlı elektrik şkafı 800 amperlik 3 fazalı ayırma açarı istehsal etmək üçün Wenzhou XiFa Electric Power Equipment Co., Ltd uzun xidmət müddətini təmin etmək üçün yüksək keyfiyyətli mis kontaktları və möhkəm korpusu qəbul edir. Eyni zamanda, hər bir elektrik şkafının 800 amperlik 3 fazalı ayırma açarı yalnız vizual olaraq aşkar bir ayırma nöqtəsi təmin etmək üçün deyil, həm də panel və ya divar montajı üçün uyğun olan yığcam və sadə dizayna malikdir. Bu arada, hər bir elektrik şkafının 800 amperlik 3 fazalı ayırma açarı sürətli göndərilməzdən əvvəl zavod sınaqlarından keçməlidir.

Sorğu göndərin

Məhsul təsviri

800 amperlik 3 fazalı ayırma açarı əsasən enerji mənbələrini təcrid etmək, keçid əməliyyatlarını yerinə yetirmək və aşağı cərəyan dövrələrini birləşdirmək və ya ayırmaq üçün istifadə olunan bir cihazdır. Qövs söndürmə qabiliyyətinə malik deyil. Açıq vəziyyətdə olduqda, kontaktlar aydın görünən bir fasilə ilə müəyyən bir izolyasiya məsafəsini saxlayır; qapalı vəziyyətdə olduqda açar müəyyən müddət ərzində normal iş cərəyanını, eləcə də qısaqapanma cərəyanı kimi anormal şəraitlərə tab gətirə bilir.

Əksər hallarda, 800 amperlik 3 fazalı ayırma açarı aşağı gərginlikli izolyatorlar kimi tətbiq olunur, yəni onlar 1 kV-dan aşağı gərginliklər üçün qiymətləndirilir. Onların iş prinsipi və konstruksiyası nisbətən sadə olsa da, böyük miqdarda istehsal olunur və etibarlılığı çox vacibdir. Nəticədə, onlar yarımstansiyaların və elektrik stansiyalarının layihələndirilməsində, tikintisində və təhlükəsiz istismarında mühüm rol oynayırlar.

800 amperlik 3 fazalı ayırma açarının müəyyənedici xüsusiyyəti yük cərəyanını kəsə bilməməsidir; yalnız dövrə cərəyandan azad olduqda açıla və ya bağlana bilər. 800 amperlik 3 fazalı ayırma açarına tipik istinadlar onların funksiyalarını, xüsusiyyətlərini, təsnifatlarını, tətbiqlərini, səhv işləməyə qarşı təkmilləşdirmələri, texniki xidmət təcrübələrini və ümumi problemləri əhatə edir.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

İstehsal parametri:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik gücü (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
İş cərəyanı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor Gücü (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yaratma və sındırma qabiliyyəti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Pik Dəyəri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mexanik Ömrü (dəfə)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik ömrü (dəfə)
Ue=660V Nominal Cərəyan le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Çəki (kq)
3 dirək	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 dirək	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
İşləmə anı (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Növ		Çərçivə Ölçüsü (mm)						Quraşdırma Ölçüsü (mm)
Növ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Növ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

İstehsal haqqında tez-tez verilən suallar:

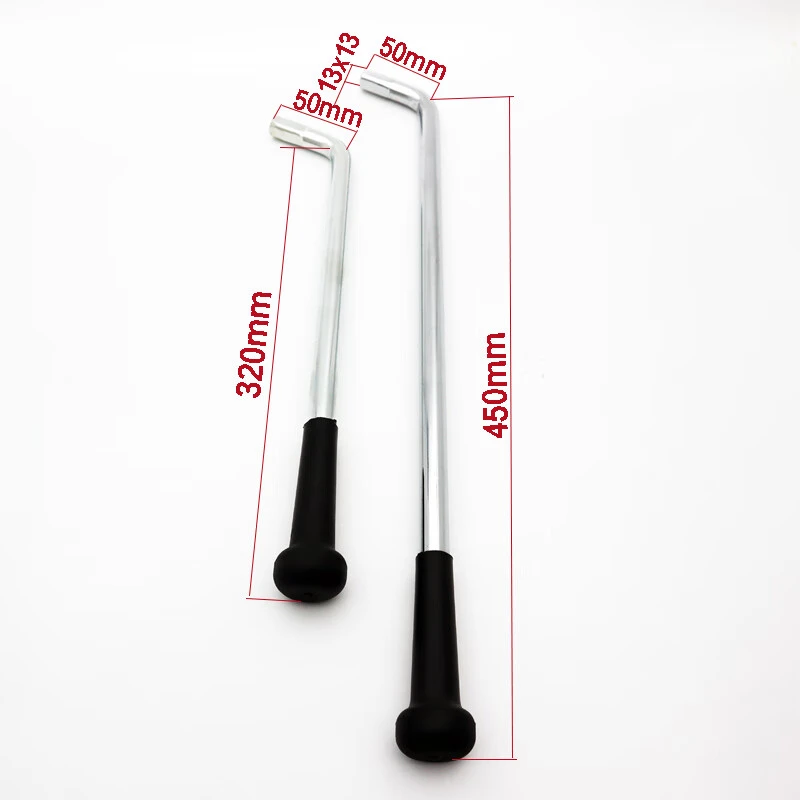

S: Müxtəlif tutacaq növləri (fırlanan və rıçaq) arasında necə seçim edə bilərəm?

A: Dönər tutacaqlar: Kompakt, tez-tez motor idarəetmə mərkəzlərində və ya dar yerlərdə istifadə olunur.

Qolu tutacaqları: Daha böyük və daha görünən, ON/OFF-un aydın göstəricisi lazım olduqda üstünlük verilir.

Seçim məkandan, təhlükəsizliyin görünməsindən və operatorun seçimindən asılıdır.

S: 800 amperlik 3 fazalı ayırma açarı istənilən istiqamətə quraşdırıla bilərmi?

A: Ümumiyyətlə, təhlükəsizlik və kod tələblərinə cavab vermək üçün 800 amperlik 3 fazalı ayırma açarı şaquli şəkildə quraşdırılmalıdır. Bəzi dizaynlar elastikliyə imkan verir, lakin həmişə istehsalçının təlimatlarına və yerli elektrik kodlarına əməl edin.

S: 800 amperlik 3 fazalı ayırma açarı kilidləmə/taqolama (LOTO) prosedurlarını dəstəkləyirmi?

A: Bəli, 800 amperlik 3 fazalı ayırma açarı daxildir, əksər modellər OSHA kilidləmə/etiketləmə təhlükəsizlik tələblərinə uyğunluğu təmin etmək üçün asma kilidlənə bilən tutacaqlarla təchiz edilmişdir. Bu, texniki işçilərə təsadüfən yenidən enerji verilmə riski olmadan avadanlığa təhlükəsiz şəkildə xidmət göstərməyə imkan verir.
