A Vakuum açarı (VCB)orta gərginlikli elektrik sistemlərində ən etibarlı və geniş istifadə olunan kommutasiya qurğularından biridir. Qövs söndürmə vasitəsi kimi vakuumdan istifadə edərək, VCB-lər üstün izolyasiya performansı, uzun xidmət müddəti, minimal texniki xidmət, və əla ekoloji uyğunluq.
Bu dərin təlimatda biz izah edəcəyikvakuum açarı nədir, necə işləyir, onunəsas komponentlər, digər elektrik açarları ilə müqayisədə üstünlükləri, vətipik tətbiqlər. Bu məqalə mühəndislərə kömək etmək üçün hazırlanmışdır, EPC podratçıları və enerji sistemi ilə bağlı qərar qəbul edənlər niyə VCB-lərin müasir elektrik şəbəkələrində üstünlük verilən seçimə çevrildiyini aydın başa düşürlər.

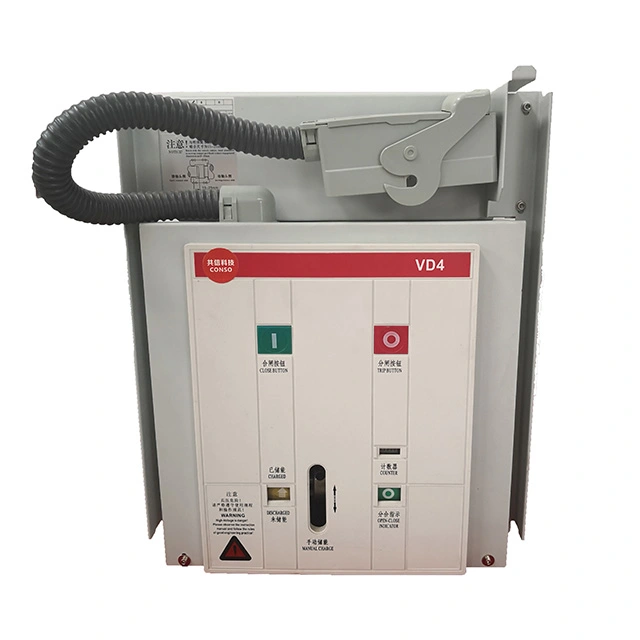

A Vakuum açarı (VCB)elektrik dövrələrini kəsərək qorumaq üçün nəzərdə tutulmuş elektrik keçid qurğularının bir növüdür normal və nasazlıq şəraitində cərəyan axını. Neft və ya qaz açarlarından fərqli olaraq, VCB a istifadə ediryüksək vakuum mühitiqövs söndürmə mühiti kimi.
Qırıcının içindəki kontaktlar ayrıldıqda, yaranan elektrik qövsü ionlaşan elementlərin olmaması səbəbindən vakuumda tez söndürülür. hissəciklər. Bu, vakuum açarlarını, adətən, orta gərginlik diapazonları üçün son dərəcə səmərəli və təhlükəsiz edir3,3 kV-dan 36 kV-a qədər.
Vakuum açarının iş prinsipi aşağıdakılara əsaslanırvakuumda dielektrik gücünün sürətli bərpası. When a fault occurs, the breaker mechanism separates the contacts inside a sealed vacuum interrupter.
Bu effektiv qövs sönməsi vakuum açarlarının tanınmasının səbəbidiryüksək qırılma qabiliyyətivəuzun elektrik dayanıqlığı.
| Komponent | Funksiya |
|---|---|
| Vakuum kəsici | Qövsü söndürür və cari axını kəsir |
| Sabit və Hərəkətli Kontaktlar | Elektrik cərəyanını keçirin və kəsin |
| Əməliyyat mexanizmi | Kontaktları açmaq və bağlamaq üçün mexaniki enerji verir |
| İzolyasiya Korpusu | Elektrik izolyasiyasını və təhlükəsizliyini təmin edir |
| İdarəetmə dövrəsi | Açılma, bağlanma və qoruma məntiqini idarə edir |
Ənənəvi texnologiyalarla müqayisədə, vakuum açarları performans üçün balanslaşdırılmış həll təmin edir, davamlılıq və həyat dövrü dəyəri.
| Xüsusiyyət | VCB | SF₆ CB | Neft CB |
|---|---|---|---|
| Qövs Orta | Vakuum | SF₆ Qaz | Yağ |
| Baxım | Çox Aşağı | Orta | Yüksək |
| Ətraf Mühitə Təsir | Ekoloji cəhətdən təmiz | Yüksək (istixana qazı) | Çirklənmə Riski |
| Tipik Gərginlik | 36 kV-a qədər | 800 kV-a qədər | 33 kV-a qədər |
Vakuum açarları aşağıdakılarda geniş istifadə olunur:
İstehsalçılar bəyənirlərXiFaqarşılamaq üçün nəzərdə tutulmuş vakuum kəsici həllər təmin edir beynəlxalq standartlar və müxtəlif tətbiq tələbləri.
VCB seçərkən aşağıdakı amilləri nəzərə alın:
Vakuum açarlarının ən böyük üstünlüklərindən biri onlarındıraşağı texniki xidmət tələbi. Əvəz ediləcək neft və ya qaz olmadığı üçün müntəzəm yoxlamalar əsasən mexaniki hissələrə və idarəetmə sxemlərinə diqqət yetirir.
Normal iş şəraitində bir VCB xidmət müddətinə nail ola bilər20-30 yaş.
Vakuum əla dielektrik gücü və qövsün sürətli sönməsini təmin edərək, təhlükəsiz və etibarlı kəsilməni təmin edir.
Bəli. VCB-lər neft və ya SF₆ qazından istifadə etmir, bu da onları ən ekoloji cəhətdən təmiz elektrik açarı texnologiyalarından birinə çevirir.
Vakuum açarları əsasən 36 kV-a qədər orta gərginlikli sistemlərdə istifadə olunur.
Tipik olaraq, VCB-lər bir neçə ildən bir dövri yoxlamalarla minimal texniki xidmət tələb edir.
Etibarlı, səmərəli və ekoloji cəhətdən məsuliyyətli vakuum açarları üçün həllər axtarırsınızsa,XiFamüasir enerji sistemlərinə uyğunlaşdırılmış geniş çeşiddə məhsullar təklif edir. Çekinmeyinbizimlə əlaqə saxlayınlayihəniz üçün ekspert dəstəyi, texniki təlimat və fərdi həllər əldə etmək.
