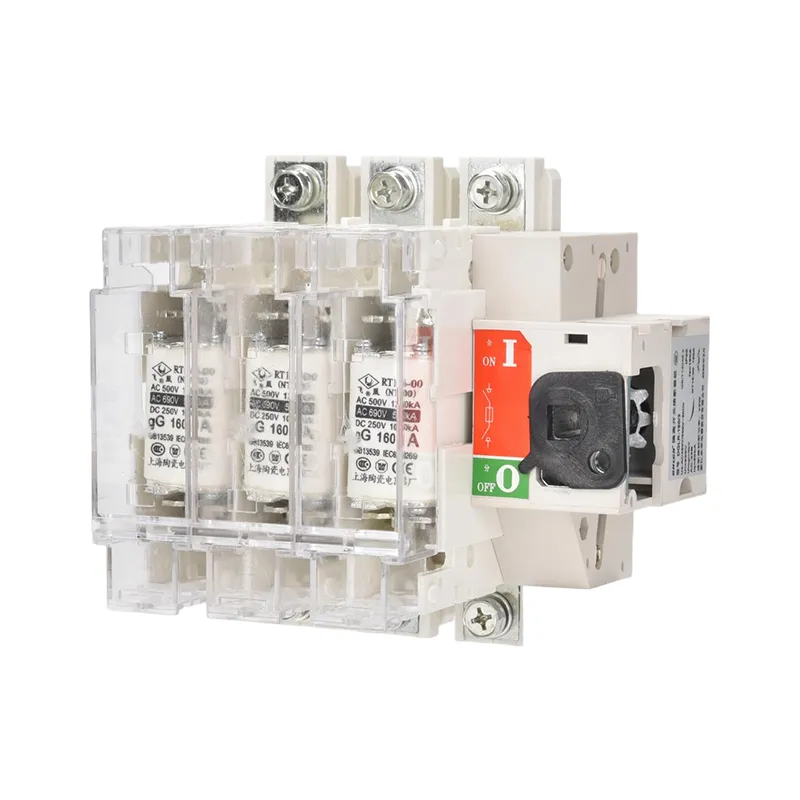

Məqalənin xülasəsi:AC üç fazalı qoruyucu izolyator açarının seçilməsi nominal cərəyan, qoruyucu uyğunluğu, dirək konfiqurasiyası, quraşdırma ölçüləri və qısaqapanmadan qorunmanın diqqətlə nəzərdən keçirilməsini tələb edir. Wenzhou Xifa Electrical Equipment Co., Ltd. transformator qurğuları, elektrik panelləri və sənaye enerji sistemləri üçün enerji paylama komponentləri təqdim edir. Bu təlimat alıcıların uyğun modeli seçməzdən əvvəl yoxlamalı olduğu əsas amilləri izah edir.
AC üç fazalı qoruyucu izolyator açarını seçərkən ilk növbədə onun xidmət edəcəyi avadanlığı və dövrənin iş şəraitini nəzərə alırıq. Paylayıcı şkaflar, transformator qurğuları və sənaye güc sistemləri kimi tətbiqlər müxtəlif cərəyan dərəcələri, montaj tənzimləmələri və qoruma xüsusiyyətləri tələb edə bilər.
Modelləri müqayisə etməzdən əvvəl alıcılar sistemin gərginliyini, gözlənilən əməliyyat cərəyanını, yük xüsusiyyətlərini, mövcud qısaqapanma cərəyanını, quraşdırma mühitini və tələb olunan dirək konfiqurasiyasını təsdiq etməlidirlər.
Məsələn, paylayıcı transformatorun aşağı gərginlikli tərəfində quraşdırılmış qoruyucu izolyator dövrə reytinqinə və tam montajın mühafizə sxeminə uyğun olmalıdır. Təkcə cari reytinq əsasında modelin seçilməsi quraşdırma və ya istismar zamanı uyğunluq problemləri ilə nəticələnə bilər.
Mövcudluğu nəzərdən keçirinkonfiqurasiyalar on the AC Üç PhSigorta izolyatoru Sifritə bespesifikasiyaların yekunlaşdırılmasından əvvəl.
Çərçivə cərəyanı və qoruyucu nominal cərəyan fərqli xüsusiyyətləri təsvir edir. Çərçivə curridentifikatories tkeçidin cari sinfi, qoruyucu nominal cərəyanı isə quraşdırılmış qoruyucunun nominal reytinqinə aiddir. Sigorta açarla uyğun olmalıdır və faktiki dövrəni qorumaq üçün uyğun olmalıdır.
Wenzhou Xifa Electrical Equipment Co., Ltd.-dən verilən məhsulun spesifikasiyasına əsasən, mövcud çərçivə cərəyan reytinqləri 63 A ilə 630 A arasında dəyişir.
| Çərçivə cərəyanı | Siyahıda Sigorta Reytinqləri | Sigorta ölçüsü |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Qeyd: Bu dəyərlər təchiz edilmiş məhsul parametrlərini ümumiləşdirir. Sifariş verməzdən əvvəl seçilmiş model üçün uyğun qoruyucu növünü və dəqiq reytinqini təsdiqləyin.
Qoruyucu yükə, keçiricinin gücünə və tələb olunan qorunma koordinasiyasına görə seçilməlidir. Mühərrik sxemləri və transformator sxemləri fərqli başlanğıc cərəyanlarına və nasazlıq xüsusiyyətlərinə malik ola bilər, buna görə də eyni qoruyucu reytinqi hər tətbiq üçün uyğun deyil.
AC Üç Fazalı Qoruyucu İzolyator Keçici dövrə izolyasiyasını qoruyucu əsaslı həddindən artıq cərəyandan qoruma ilə birləşdirir. Alıcılar cihazın quraşdırma tələblərinə cavab verməsini təmin etmək üçün bu funksiyaları ayrıca qiymətləndirməlidirlər.
Tək bir qoruyucu tam montajın qısaqapanma performansını təyin etmir. Açar, qoruyucu, keçiricilər və yuxarı axın qoruyucu vasitələri nominal imkanlarına uyğun olaraq əlaqələndirilməlidir. Baxım izolyasiyası da müvafiq elektrik təhlükəsizliyi prosedurlarına uyğun olmalıdır.
Elektrik uyğunluğunu yoxladıqdan sonra alıcılar dirək konfiqurasiyasını, montaj təşkilini, ümumi ölçüləri və əlaqə sahəsini yoxlamalıdırlar. Təchiz edilən məhsul haqqında məlumat üç qütblü və dörd qütblü konfiqurasiyaları, eləcə də müvafiq modellər üçün ön tipli və yan tipli quraşdırma seçimlərini əhatə edir.
| Seçim elementi | Nə yoxlamaq | Niyə vacibdir |
|---|---|---|
| Qütb konfiqurasiyası | Üç və ya dörd qütblü model | Dövrə və neytral izolyasiya tələblərinə uyğun gəlir. |
| Montaj təşkili | Ön tipli və ya yan tipli quraşdırma | Panel düzümü ilə uyğunluğu təmin edir. |
| Ölçülər | Genişlik, hündürlük, dərinlik və montaj çuxurlarının mövqeləri | Naqillərə və bitişik komponentlərə müdaxilənin qarşısını alır. |
| Əlaqələr | Kabel və ya şinlərin təşkili və keçirici tələblər | Etibarlı elektrik bağlantılarını dəstəkləyir. |
Məsələn, 160 A ön tipli seriyalar üçün dərc edilmiş ölçülər A ölçüsü üç qütblü model üçün 164 mm və dörd qütblü model üçün 200 mm-dir. Bu fərq, alıcıların eyni çərçivə reytinqinə malik modellərin eyni ölçülərə malik olduğunu düşünmək əvəzinə, niyə dəqiq konfiqurasiya üçün rəsmi yoxlamalı olduqlarını göstərir.
Sifariş verməzdən əvvəl, istehsalçının ölçülü rəsmini panel düzeni ilə müqayisə edin. Dəstəyin işləməsi, kabelin əyilməsi, elektrik boşluqları və qoruyucuların dəyişdirilməsi üçün kifayət qədər yer ayırın.
Texniki sənədlər alıcılara məhsulun layihə tələblərinə cavab verib-vermədiyini təsdiqləməyə kömək edir. Modeli təsdiq etməzdən əvvəl məhsulun məlumat cədvəlini, ölçülü rəsmləri, müvafiq sınaq hesabatlarını və uyğun qoruyucu standartının təsdiqini tələb etməyi tövsiyə edirik.
Wenzhou Xifa Electrical Equipment Co., Ltd. 0,4 kV-dan 35 kV-a qədər sistemlər üçün enerji paylama məhsullarının tədqiqatı, inkişafı və istehsalı üzrə ixtisaslaşmışdır. Onun məhsul çeşidinə hava açarları, qəliblənmiş qutu elektrik açarları, cərəyan transformatorları, potensial transformatorlar, ildırım söndürənlər və söndürmə qoruyucuları daxildir.
Yueqing İqtisadi İnkişaf Zonasında, Zhejiang, Çində yerləşən şirkət 2006-cı ildən paylayıcı transformatorlar, kompakt yarımstansiyalar və vakuum açarları istehsal edən Conso Electrical Science and Technology Co., Ltd.-nin filial şirkətidir.
Şirkət məhsulların ISO 9001 keyfiyyət menecmenti və ISO 14001 ətraf mühit idarəetmə sistemləri altında istehsal edildiyini və müvafiq texniki xüsusiyyətlərin CE və UL tələblərinə cavab verdiyini bildirir. Alıcılar konkret modelin uyğunluq statusunu yoxlamaq üçün müvafiq sertifikatlar və ya sınaq hesabatlarını tələb etməlidirlər.
Digər satınalma mülahizələrinə ehtiyat qoruyucuların mövcudluğu, quraşdırma təlimatı, çatdırılma müddəti və satışdan sonrakı texniki dəstək daxildir. Bu təfərrüatlar, xüsusən açar daha böyük elektrik paylayıcı qurğunun bir hissəsini təşkil etdikdə istismara və texniki xidmətə təsir göstərə bilər.
Məhsul təfərrüatları üçün AC Üç Fazalı Qoruyucu İzolyator Keçici məhsul səhifəsinə daxil olun və ya Wenzhou Xifa Electrical Equipment Co., Ltd. ilə əlaqə saxlayın.
Üç fazalı AC dövrəsini təcrid etmək və uyğun aşağı gərginlikli paylayıcı sistemlərdə qoruyucu əsaslı həddindən artıq cərəyandan qorunma təmin etmək üçün AC Üç Fazalı Sigorta İzolatoru açarı istifadə olunur. Tipik tətbiqlərə paylayıcı şkaflar, transformator qurğuları və sənaye elektrik qurğuları daxildir.
Dövrə dizayn cərəyanını, keçiricinin gücünü, yük xüsusiyyətlərini və nasazlıq şərtlərini yoxlayın. Sonra tələb olunan mühafizə koordinasiyasına və müvafiq elektrik standartlarına əsaslanaraq uyğun keçid çərçivəsini və qoruyucu reytinqini seçin.
Çərçivə cərəyanı açarın cari sinifini, qoruyucu nominal cərəyanı isə quraşdırılmış qoruyucunun nominal cərəyan reytinqini müəyyənləşdirir. Seçilmiş qoruyucu açarla uyğun olmalıdır və dövrəni qorumaq üçün uyğun olmalıdır.
Seçim dövrə konfiqurasiyasından və neytral izolyasiyanın tələb olunduğundan asılıdır. Sistemin dizaynına, torpaqlama sxeminə və tətbiq olunan quraşdırma qaydalarına uyğun olaraq dirəklərin tənzimlənməsini təsdiqləyin.
Yalnız xüsusi cihaz nəzərdə tutulan keçid vəzifəsi üçün qiymətləndirildikdə. Hər bir izolyatorun normal yük cərəyanını kəsə biləcəyini düşünməkdənsə, istehsalçının iş reytinqlərini və istifadə kateqoriyasını yoxlayın.
Sistem gərginliyini, tələb olunan cərəyan dərəcəsini, qoruyucu spesifikasiyasını, dirək konfiqurasiyasını, montaj quruluşunu, quraşdırma ölçülərini, miqdarını və tətbiq olunan standartları təmin edin. Tək sətirli diaqram və ya panel rəsmi məhsulun uyğunluğunu təsdiq etməyə kömək edə bilər.
AC üç fazalı qoruyucu izolyator açarının seçilməsi elektrik göstəricilərinin, qoruyucu xüsusiyyətlərinin, quraşdırma ölçülərinin və iş şəraitinin diqqətlə nəzərdən keçirilməsini tələb edir. Sifariş verməzdən əvvəl bu detalların yoxlanılması quraşdırma dəyişikliklərini azaltmağa kömək edir və paylama sistemində etibarlı əməliyyatı dəstəkləyir. Wenzhou Xifa Electrical Equiment Co., Ltd müştərilərə tətbiqləri üçün uyğun konfiqurasiyaları müəyyən etməkdə kömək etmək üçün məhsul haqqında məlumat və texniki dəstək təmin edir.
-
