Üç Fazalı S11 35kv 1000kva Yük Gücü Transformatoru

Üç fazalı s11 35kv 1000kva yük gücü transformatoru, Wenzhou Xifa Electric Power Equipment Co., Ltd. tərəfindən GB/T 6451 və GB 1094 milli standartlara ciddi şəkildə uyğun olaraq layihələndirilmiş və istehsal edilmiş enerjiyə qənaət edən paylayıcı avadanlıq növüdür. Bu məhsul qabaqcıl texnologiya ilə dizayn edilmiş və istehsal edilmişdir. Üç fazalı s11 35kv 1000kva yük transformatoru ağlabatan quruluşu, sabit performansını, etibarlı işləməsini və diqqətəlayiq enerji qənaət effektlərini xarakterizə edir. Şəhər və kənd sənaye və kənd təsərrüfatı elektrik şəbəkələrində, dağ-mədən müəssisələrində, kiçik və orta yarımstansiyalarda geniş tətbiq olunur.

Sorğu göndərin

Məhsul təsviri

Yük gücü transformatorunda üç fazalı s11 35kv 1000kva IEC və GB standartlarının standartlarına uyğundur. Bu məhsulun yüksüz gərginlik tənzimləmə diapazonu 35±3*2.5% kV və 38.5±3*2.5% kV-dir. Çıxış gərginliyinin sabitliyini təmin etmək üçün birinci tərəfdəki yüksüz gərginlik tənzimləyici açarı vasitəsilə gərginliyin tənzimlənməsi diapazonunda əl ilə, elektriklə və ya avtomatik olaraq tənzimlənə bilər. 35 kV-lik səviyyədə 6300 kVA-dan yuxarı transformatorlar üçün qatlanmış lövhəli yağ çənlərinin istifadəsi yağ çəninin mexaniki möhkəmliyini əhəmiyyətli dərəcədə artırır, qaynaqları azaldır, transformatorun görünüş keyfiyyətini yaxşılaşdırır və yaxşı iqtisadi səmərə verir.

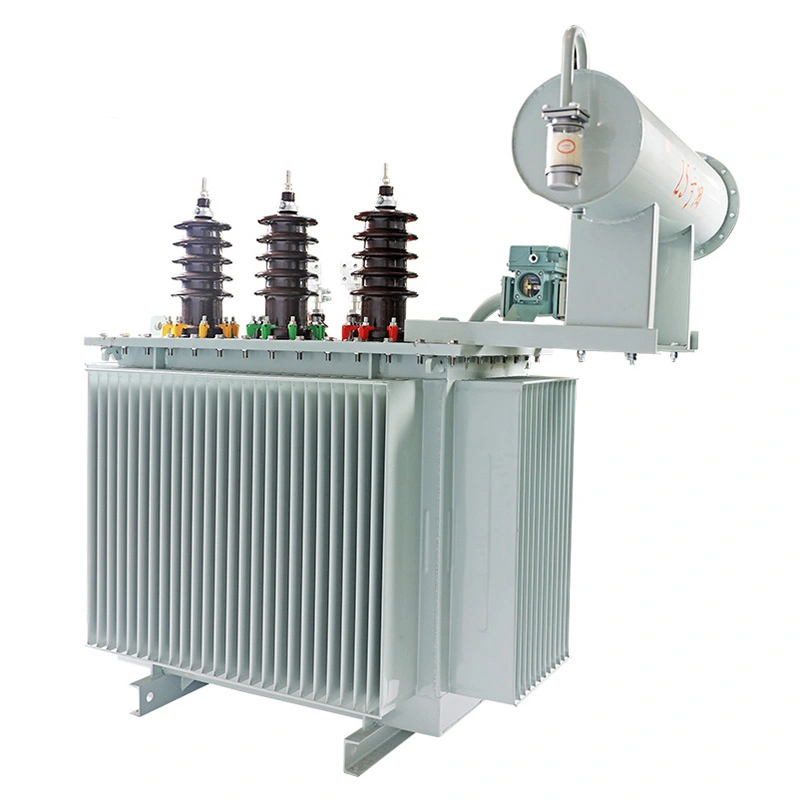

Three Phase S11 35kv 1000kva On Load Power Transformer

Texniki parametr:

Məhsulun adı	Üç fazalı s11 35kv 1000kva yük gücü transformatoru
Nominal tutum	1000 kVA
Nominal Gərginlik (HV tərəfi)	35 kV / 38,5 kV
Nominal Gərginlik (LV tərəfi)	0,4 kV (400V) / 6,3 kV / 10,5 kV (İstifadə edilə bilən)
Vektor qrupu	Yd11 (HV Star / LV Delta, Tövsiyə olunur) Yyn0 (400V LV üçün isteğe bağlıdır)
Nominal Tezlik	50 Hz
Yüksüz itki	≤1,15 kVt (GB/T 6451 üçün)
Yük itkisi (75 ℃-də)	≤11,46 – 11,54 kVt
Yüksüz cərəyan	≤0,9% – 1,8% (Standart dəyər ≤0,9%)
Qısaqapanma Empedansı	6,5% (Standart dəyər)
İzolyasiya sinfi	A sinfi (yağda batırılmış)
Soyutma üsulu	ONAN (Oil Natural Air Natural / Öz-özünə soyudulur)
Müdafiə dərəcəsi	IP20, IP23 (Xarici korpus isteğe bağlıdır)

Xüsusiyyətlər:

1. Enerji istehlakı azdır və enerjiyə qənaət effekti diqqətəlayiqdir. Qeyd edək ki, yüksüz itki əhəmiyyətli dərəcədə azalıb, milli standart GB/T6451 ilə müqayisədə orta hesabla təxminən 25% aşağıdır.

2. Özək yüksək keyfiyyətli soyuq haddelenmiş silikon polad təbəqələrdən hazırlanır. Ölkə daxilində qabaqcıl çarpaz kəsmə xətti kəsici dəliklərin 0,02 mm-dən az olmasını təmin edir. Bütün prosesdə tam əyilmiş birləşmələr, zımbalanma və boyunduruqların üst-üstə düşməsi yoxdur. Əsas sütunlar yığılır və bir-birinə bağlanır, yığcam, düz və möhkəm bütövlük yaradır. Bu, transformatorun yük itkisini, yüksüz cərəyanı və səs-küyü effektiv şəkildə azaldır.

3. Yük gücü transformator rulonlarında üç fazalı s11 35kv 1000kva mis itkisini effektiv şəkildə azaldan yüksək təmizlikdə oksigensiz misdən hazırlanır. Bobin yastiqciqlarının və dayaq çubuqlarının küncləri yuvarlaqlaşdırılıb, nəticədə vahid elektrik sahəsi və etibarlılıq artır. Daxili dolama dəstəyi sabitliyini artırmaq və qeyri-sabitlik və deformasiyanın qarşısını almaq üçün gücləndirilir.

4. Tankın divarı tək bir polad lövhədən hazırlanır. O, böyük pres maşını ilə büzməli konstruksiya halına gətirilir ki, bu da qaynaqların sayını azaldır, mexaniki gücü artırır, istilik udma sahəsini genişləndirir, istilik yayılması effektini yaxşılaşdırır və eyni zamanda, büzməli çən divarı səs dalğalarının planar əks olunmasının qarşısını alır və bununla da səs-küyü azaldır. Üç fazalı s11 35kv 1000kva yük gücü transformatoru bütövlükdə həm gözəl, həm də sadədir.

5. Transformator yağının qocalma prosesini effektiv şəkildə ləngidən kapsul tipli yağ anbarı qəbul edilmişdir; göstərici tipli yağ səviyyəsinin göstəricisi yanlış yağ səviyyəsinin yaranmasının qarşısını ala bilər və transformator yağının işıqla bağlı qocalması problemini həll edə bilər; qaz toplama cihazı olan qaz relesi texniki xidmət və istismar üçün əlverişlidir.

6. Üç fazalı s11 35kv 1000kva yük gücü transformatorunun yağ çəninin möhürlənmiş hissəsində xüsusi emal aparılır və emal zamanı əmələ gələn iti küncləri, buruqları və qaynaq şlaklarını təmizləmək, boyanın yapışmasını artırmaq üçün çənin bütün korpusuna boya səpilir.
