Güc transformatoru 200kva 15kv-dan 0,4kv-a qədər

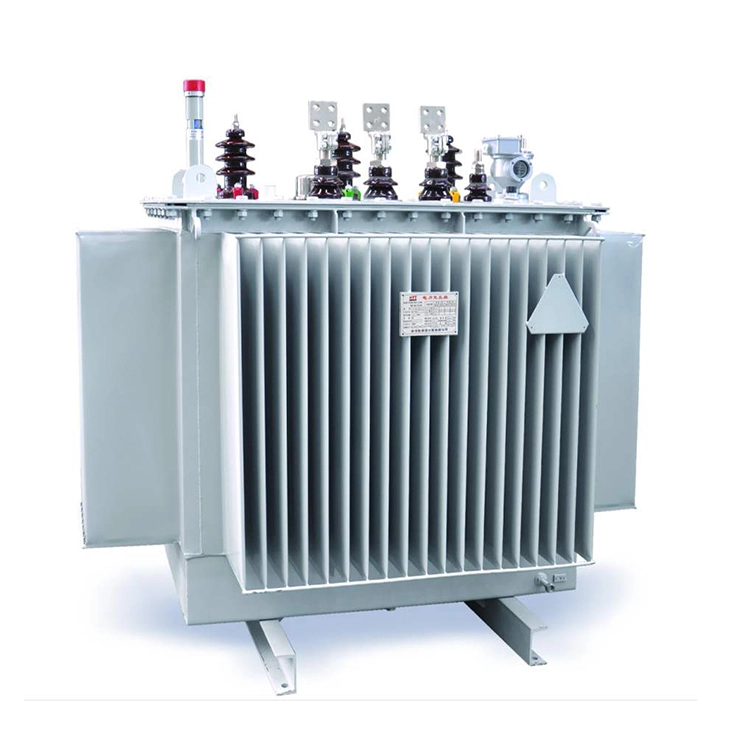

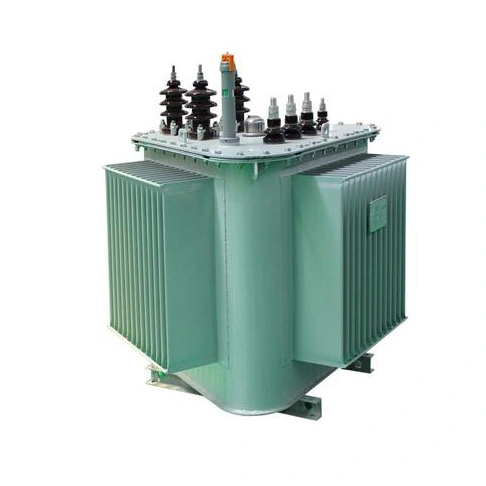

200kva-dan 15kv-dan 0,4kv-a qədər güc transformatoru nominal gücü 200 kva, giriş gərginliyi 15 kv və çıxış gərginliyi 0,4 kv olan güc transformatorunun bir növüdür.

Şirkətimiz yüksək maqnit keçiriciliyi yönümlü silikon poladdan istifadə edir, daha sonra yüksək keyfiyyətli soyuq haddelenmiş silikon polad təbəqələrə işlənir və sonra bir-birinə yığılır. Sarma rulonları və yeni izolyasiya materialları və prosesləri üçün folqa istifadə edərək, 200kva ilə 15kv-dan 0,4kv-a qədər güc transformatoru yüksək temperatura, zərbəyə davamlılığa və tam möhürlənmiş struktur dizaynına malikdir.

Tam möhürlənmiş strukturun konstruksiyası transformator yağının stabil keyfiyyətini təmin edir, texniki xidmət dövrünü uzadır və eyni zamanda, büzməli təbəqə tipli soyuduculardan ibarət ümumi yağ çəni fosfatlama və çox qatlı pas əleyhinə çiləmə proseslərindən istifadə edilməklə, əla hava müqavimətinə malikdir.

200kva-dan 15kv-dan 0,4kv-a qədər güc transformatorunun qoşulma qrupu Dyn11-dir ki, bu da harmoniklərin elektrik şəbəkəsinə təsirini azaldır və enerji təchizatı keyfiyyətini yaxşılaşdırır.

Texniki parametr:

S: 200kva-dan 15kv-dan 0,4kv-a qədər güc transformatoru zavoddan çıxmazdan əvvəl hansı yoxlamadan keçməlidir?

Cavab: Transformatorun sabit və səmərəli işləməsini təmin etmək üçün transformator istehsal olunmazdan əvvəl onun üzərində bir sıra sınaqlar aparılacaq. DC müqavimət testi üçün yüksək və aşağı gərginliyin üç fazalı sarımlarının DC müqavimətini ölçün, üç fazalı tarazlıq dərəcəsini yoxlayın və qırılan naqillər və zəif lehimləmə problemlərini həll edin. Gərginlik nisbəti testi üçün faktiki 15kV/0.4kV nisbətini ölçün, kranın mövqeyinin düzgünlüyünü təsdiqləyin və növbələrin sayında heç bir səhv yoxdur. İzolyasiya müqavimət testi üçün yüksək və aşağı gərginlik və yüksək və aşağı gərginlik və torpaq arasındakı izolyasiyanı ölçmək üçün çox funksiyalı sayğacdan istifadə edin və izolyasiyanın uyğun olub olmadığını müəyyən edin. Güc tezliyi müqavimət gərginliyi testi, izolyasiya gücünü qiymətləndirmək üçün yüksək və aşağı gərginlikli yerə, aşağı gərginlikli yerə və yüksək və aşağı gərginliyə davamlı gərginlik testindən keçir.

Sual: Nə üçün yeni quraşdırılmış və ya artıq çəkilmiş 200kva gücündə 15kv-dan 0,4kv-a qədər güc transformatorları istismara verilməzdən əvvəl impuls bağlama sınağı aparmaq lazımdır?

Cavab: Elektrik şəbəkəsindəki yüksüz transformatorların çıxarılması həddindən artıq gərginliyə səbəb olacaq. Kiçik bir cərəyan torpaqlama sistemində bu həddindən artıq gərginliyin amplitudası nominal faza gərginliyinin 3-4 qatına çata bilər; böyük bir torpaqlama sistemində, əməliyyat həddindən artıq gərginliyin amplitüdü də nominal faza gərginliyinin 3 qatına çata bilər. Buna görə də, transformatorun izolyasiyasının nominal gərginliyə və istismar zamanı həddindən artıq gərginliyə tab gətirə biləcəyini yoxlamaq üçün 200kva-dan 15kv-dan 0,4kv-a qədər güc transformatorlarını işə salmazdan əvvəl bir neçə impuls bağlama sınaqları aparılmalıdır.

Bundan əlavə, yüksüz transformator işə salındıqda, nominal cərəyanın 6-8 qatına çata bilən bir həyəcan dalğası cərəyanı yaranacaq. Həyəcan dalğası cərəyanı böyük elektrodinamik qüvvə yaradacağından, impulsun bağlanması sınağının aparılması həm də 200kva-dan 15kv-dan 0,4kv-a qədər güc transformatorlarının mexaniki gücünü və rele mühafizəsinin nasaz olub-olmamasını nəzərə almaq üçün effektiv tədbirdir.
