80kva 3 fazalı gücləndirici transformatorlar 415v-dan 11kv-a qədər

Giriş gərginliyi 415 volt və çıxış gərginliyi 11 kilovolt olan 80kva 3 fazalı gücləndirici transformatorlar 415v-dan 11kv-a qədər gücləndirici transformatordur. Wenzhou Xifa Electric Power Equipment Co., Ltd onu qabaqcıl texnologiya və yüksək keyfiyyətli materiallardan istifadə etməklə istehsal edir. Əsas nazik təbəqə haddelenmiş silikon polad təbəqə enerji itkisini azalda bilər. Sargılarda böyük rulon izolyasiya edən mis məftillərdən istifadə olunur ki, bu da onun etibarlı performansa və uzun xidmət müddətinə malik olmasını təmin edir.

Sorğu göndərin

Məhsul təsviri

80kva 3 fazalı gücləndirici güc transformatorları 415v-dan 11kv-a qədər birincil sarğı vasitəsilə 415V-lik aşağı gərginlikli alternativ cərəyanı qəbul edir. Maqnit sahəsi cəmlənir və laminasiya edilmiş dəmir nüvəsi vasitəsilə ikincil sarğıya yönəldilir və 11kV-lik yüksək gərginlikli alternativ cərəyan nisbətən aşağı itki ilə çıxış edir.

80kva 3 fazalı gücləndirici güc transformatorları 415v-dan 11kv-a qədər əsasən uzun məsafələrə elektrik ötürülməsi, fotovoltaik/külək enerjisinin şəbəkəyə qoşulması və sənaye yüksək gərginlikli enerji təchizatı üçün istifadə olunur. Ümumi növlərə yağa batırılmış, mis sarımlar və IEC 60076/GB 1094 standartlarına uyğun gələn Dyn11 bağlantısı daxildir.

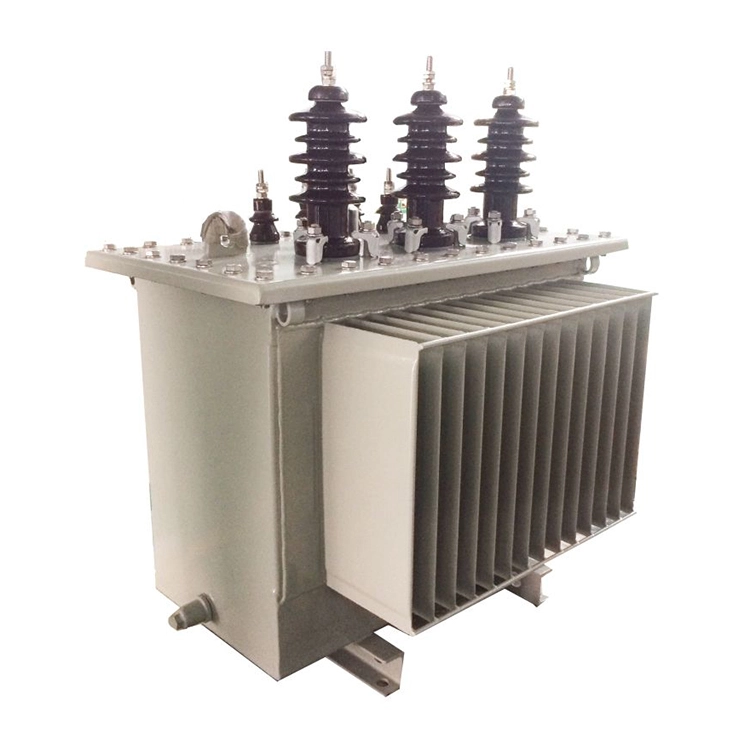

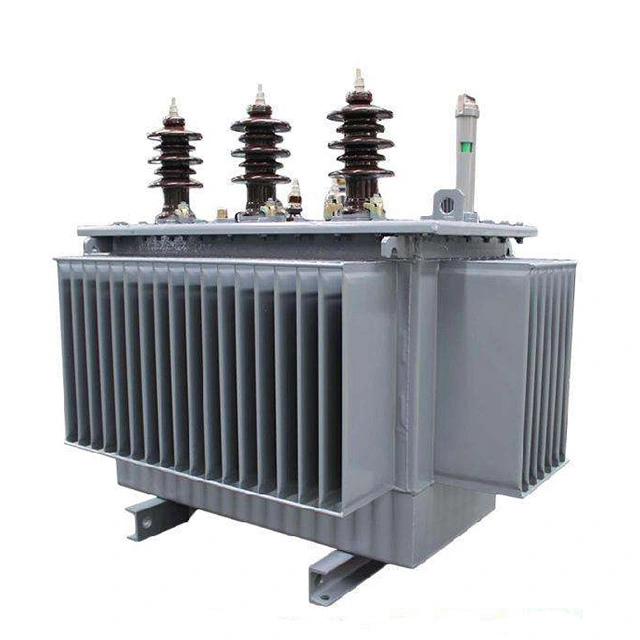

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Texniki parametr:

Məhsulun adı	80kva 3 fazalı gücləndirici güc transformatorları 415v-dan 11kv-a qədər
Aşağı gərginlik	415 V
Yüksək gərginlik	11 kV
Uk	4%
Sistem Tezliyi	50 Hz
Açıq dövrə itkisi	0,18 kVt
Yük itkisi	1,25 kVt
Tapma diapazonu	±2×2,5%
Əsas material	Yüksək keyfiyyətli soyuq prokat yönümlü silikon polad təbəqələr
Əlaqə qrupu	Dyn11 / Yy0

80kva 3 fazalı gücləndirici 415v-dan 11kv-a qədər güc transformatorlarının istismarı zamanı hansı növ sınaqlar aparılmalıdır?

Transformatorun normal işləməsini təmin etmək üçün tez-tez aşağıdakı testlər aparılmalıdır:

(1) Temperatur testi. Transformatorun iş vəziyyətinin normal olub-olmaması və temperatur səviyyəsi çox vacibdir. Qaydalara əsasən, üst təbəqənin yağının temperaturu 85°C-dən çox olmamalıdır (temperaturun qalxması 55°C-dən çox olmamalıdır). Ümumiyyətlə, transformatorlar xüsusi temperatur ölçmə cihazları ilə təchiz edilmişdir.

(2) Yük testi. 80kva 3 fazalı gücləndirici güc transformatorlarının 415v-dan 11kv-a qədər istifadə dərəcəsini yaxşılaşdırmaq və enerji itkisini azaltmaq üçün transformatorun istismar zamanı daşıya biləcəyi faktiki enerji təchizatı gücünü müəyyən etmək lazımdır. Ölçmə işləri adətən hər mövsümün ən yüksək elektrik istehlakı dövründə aparılır və birbaşa ampermetrdəki sıxacdan istifadə etməklə ölçülür. Cari dəyər transformatorun nominal cərəyanının 70-80%-i olmalıdır. Bu diapazonu aşarsa, bu, həddindən artıq yüklənməni göstərir və dərhal tənzimlənməlidir.

(3) Gərginlik testi. Gərginliyin dəyişmə diapazonu nominal gərginliyin ±5%-i daxilində olmalıdır. Bu diapazonu keçərsə, gərginliyi müəyyən edilmiş diapazona gətirmək üçün tənzimləmə üçün kran dəyişdirici istifadə edilməlidir. Ümumiyyətlə, ikincil sarımın terminal gərginliyi və son istifadəçinin terminal gərginliyi bir voltmetrdən istifadə edərək ölçülür.

(4) İzolyasiya müqavimət testi. 80kva 3 fazalı gücləndirici güc transformatorlarını 415v-dən 11kv-a qədər normal işləmə vəziyyətində saxlamaq üçün izolyasiyanın köhnəlməsi və qəzaların qarşısını almaq üçün izolyasiya müqaviməti testi aparılmalıdır. Test zamanı transformatorun işini dayandırmağa çalışın və transformatorun izolyasiya müqavimətinin dəyərini ölçmək üçün megohmmetrdən istifadə edin. Ölçülmüş müqavimət əvvəlki ölçülmüş dəyərin 70% -dən az olmamalıdır. Bir meqaohmmetr seçərkən, aşağı gərginlikli bobin 500v gərginlik səviyyəsindən istifadə edə bilər.
