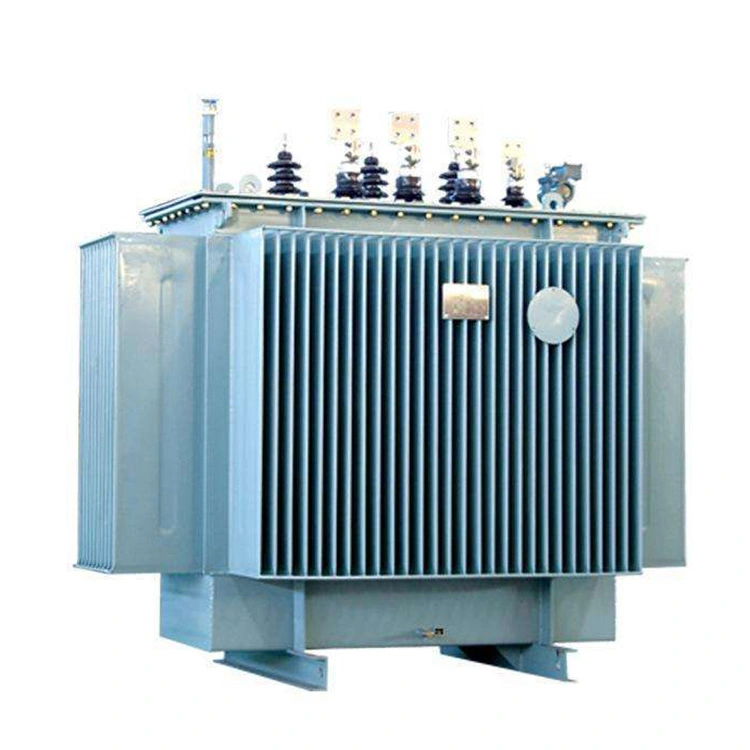

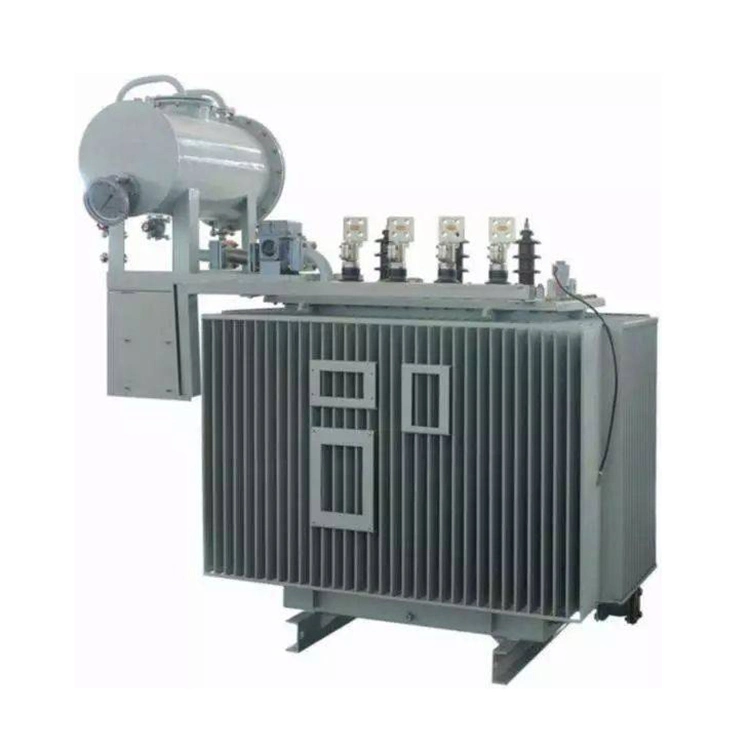

800kva 10kv Yağlı Güc Transformatoru

800kva 10kv gücləndirici yağla doldurulmuş güc transformatorları gərginliyin transformasiyası və enerji paylanması üçün elektrik enerji sistemlərində geniş istifadə olunur. Elektromaqnit induksiya prinsipindən istifadə edərək, müxtəlif elektrik şəbəkələrinin və son istifadəçilərin tələblərinə cavab vermək üçün gərginlik səviyyələrini yuxarı və ya aşağı salırlar. Etibarlı izolyasiya və soyutma performansı sayəsində, 800kva 10kv-luq yağla doldurulmuş güc transformatorları adətən yarımstansiyalarda, sənaye obyektlərində, kommersiya obyektlərində və kənd təsərrüfatı enerji sistemlərində quraşdırılır.

1. İş prinsipi və Əsas Komponentlər

800kva 10kv gücləndirici yağla doldurulmuş güc transformatorunun əsas komponentləri maqnit nüvəsi, sarımlar, izolyasiya yağı və çən yığımıdır.

Əsas, histerezis və burulğanlı cərəyan itkilərini minimuma endirmək üçün ümumiyyətlə yüksək keyfiyyətli taxıl yönümlü silikon polad laminasiyalardan və ya yara əsas strukturlarından hazırlanır. Dizayn tələblərindən asılı olaraq mis və ya alüminium keçiricilərdən hazırlana bilən sarımlar, tələb olunan transformasiya nisbətinə nail olmaq üçün təşkil edilmiş yüksək gərginlikli və aşağı gərginlikli rulonlardan ibarətdir.

Transformator çəni iki vacib funksiyanı yerinə yetirən izolyasiya edən mineral yağla doldurulur. Birincisi, enerjili hissələr və torpaqlanmış komponentlər arasında elektrik izolyasiyasını təmin edir. İkincisi, təbii yağ dövranı vasitəsilə istiliyi sarımlardan və nüvədən uzaqlaşdıraraq soyutma vasitəsi kimi çıxış edir. Standart ONAN soyutma sistemlərində istilik yağdan çən divarlarına ötürülür və sonra ətrafdakı havaya yayılır.

Korpus cərəyan edən hissələrlə təsadüfi təmasdan və yad cisimlərin daxil olmasından qorunmaq üçün nəzərdə tutulmuşdur ki, bu da normal xidmət şəraitində təhlükəsiz və etibarlı əməliyyatı təmin edir.

2. Performans Xüsusiyyətləri və Tipik Tətbiqlər

800kva 10kv gücləndirici yağla doldurulmuş güc transformatorları kiçik paylayıcı qurğulardan ötürücü şəbəkələrdə istifadə olunan böyük güc transformatorlarına qədər geniş çeşiddə mövcuddur. Ümumi paylayıcı transformator reytinqləri 10 kV/0,4 kV, 11 kV/0,415 kV kimi tipik gərginlik birləşmələri ilə 100 kVA-dan 2500 kVA-a qədər dəyişir.

Əsas elektrik parametrlərinə ümumiyyətlə daxildir: Nominal güc gücü, İlkin və ikincil gərginlik dərəcələri, Empedans gərginliyi, yük itkisi, yük itkisi, tezlik.

800kva 10kv yağla doldurulmuş güc transformatorları müxtəlif iqlim şəraitlərinə uyğunlaşdırmaq üçün təxminən -25°C ilə +40°C arasında dəyişən mühit temperaturlarında etibarlı işləmək üçün nəzərdə tutulub. Onların üç fazalı konfiqurasiyası sənaye və kommunal enerji sistemlərində geniş tətbiq edilir, eyni zamanda müvafiq elektromaqnit uyğunluq standartlarına uyğunluq yaxınlıqdakı avadanlıqla müdaxiləni minimuma endirməyə kömək edir.

3. Üstünlüklər və Təhlükəsizlik Xüsusiyyətləri

800kva 10kv-lıq gücləndirici yağla doldurulmuş güc transformatorlarının əsas üstünlüklərindən biri onların əla izolyasiya və soyutma qabiliyyətidir. Transformator yağı havadan daha yüksək dielektrik gücünə malikdir və bu, adekvat elektrik boşluqlarını qoruyarkən kompakt dizaynlara imkan verir. Eyni zamanda, yağ əməliyyat zamanı yaranan istiliyi effektiv şəkildə udur və ötürür ki, bu da daha yüksək effektivliyə və daha uzun xidmət müddətinə kömək edir.

Yağ həm də rütubətə qarşı qoruyucu maneə yaradır ki, bu da rütubətli mühitlərdə izolyasiyanın korlanması riskini azaldır. 800kva 10kv gücündə yağla doldurulmuş güc transformatorlarını xüsusilə xarici qurğular və müxtəlif hava şəraitinə məruz qalan yerlər üçün uyğun edir.

Əməliyyat təhlükəsizliyini artırmaq üçün 800kva 10kv gücləndirici yağla doldurulmuş güc transformatorları təzyiq relyef klapanları kimi qoruyucu cihazlarla təchiz edilmişdir. Tankın içərisində həddindən artıq təzyiqin artmasına səbəb olan daxili nasazlıq halında, mexaniki zədələnmənin qarşısını almaq üçün klapan avtomatik olaraq təzyiqi buraxır. Transformatorun gücündən və tətbiqindən asılı olaraq əlavə mühafizə sistemlərinə yağ səviyyəsinin göstəriciləri, temperaturun monitorinqi cihazları, Buchholz releləri və qaz aşkarlama sistemləri daxil ola bilər.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. həmçinin xüsusi quraşdırma məhdudiyyətlərini və ya əməliyyat tələblərini yerinə yetirmək üçün əsas konfiqurasiyaları, sarma materiallarını və mexaniki tənzimləmələri fərdiləşdirə bilər.

Texniki Spesifikasiya:
