10kv 500kva Yağlı Transformator

WenZhou XiFa Electrical Power Equipment Co., Ltd xaricdəki müştərilər üçün iş mühitinə uyğunlaşdırmaq üçün xüsusi xidmət göstərən 10kv 500kva pilləli yağlı transformator istehsal edən peşəkar bir zavoddur. Məsələn, Wenzhou XiFa Electrical Power Equipment Co., Ltd Yaxın Şərq və Mərkəzi Asiyadakı müştəri üçün dolama orta hesabla temperaturun 65 K-dən 45 K-ə yüksəlməsi tələbini artıracaq. Və hər 10kv 500kva pilləli yağa batırılmış transformator -50 °C ilə 60 °C arasında standart işləmək üçün istehsal prosesində yüksək dərəcəli izolyasiya yağı qəbul edəcəkdir.

Sorğu göndərin

Məhsul təsviri

Yağlı transformatorların quraşdırılması tələbləri:

1. 10kv 500kva pilləli yağlı transformatorlar daşınma və quraşdırma zamanı baş verə biləcək hər hansı vibrasiya və ya hərəkətin qarşısını almaq üçün lazımi qaydada bərkidilməli və dəstəklənməlidir.

2. 10kv 500kva pilləli yağlı transformator möhkəm təməl üzərində şaquli şəkildə quraşdırılmalı və sabit işləməsini təmin etmək üçün diqqətlə düzəldilməlidir.

3. 10kv 500kva pilləli yağlı transformatorların dayaq konstruksiyaları şaquli və üfüqi düzülüşdə quraşdırılmalı və yerdən lazımi şəkildə izolyasiya edilməlidir. Quraşdırma hündürlüyü üfüqi olaraq 2,5 m və şaquli olaraq 4 m-dən çox olmamalıdır. 10kv 500kva pilləli yağlı transformatorların bütün komponentləri və birləşmələri möhkəm və etibarlı şəkildə bağlanmalıdır.

4. 10kv 500kva pilləli yağlı transformatorların kolları və keçiriciləri mümkün qədər yaxın yerləşdirilməlidir. Şərtlər imkan verirsə, kabellər 10kv 500kva pilləli yağlı transformator gövdəsinə izolyasiya qolları və ya təyin edilmiş qurğuşun dəlikləri vasitəsilə birləşdirilə bilər.

5. 10kv 500kva pilləli yağlı transformatorun bütün dəstəkləyici çərçivələri güclü və etibarlı olmalıdır. Bütün birləşdirici hissələr və bərkidicilər nominal iş şəraitində yük sınaqlarına tab gətirə bilməlidir.

6. 10kv 500kva aşağı yağlı transformatorun soyutma sistemi və bütün aksesuarları tam, bütöv və düzgün quraşdırılmalıdır.

7. 10kv 500kva pilləli yağlı transformatorun quraşdırılması yeri təmiz və quru, hər hansı yanan, partlayıcı və ya aşındırıcı maddələrdən təmizlənməlidir. Yaxınlıqda siqaret çəkmək və açıq alov çəkmək qəti qadağandır.

8. Quraşdırıldıqdan sonra neft sızmasının, havanın və ya rütubətin çənə daxil olmasının qarşısını almaq üçün lazımi möhürləmə tədbirləri həyata keçirilməlidir ki, bu da əks halda istismar xətalarına və ya qəzalara səbəb ola bilər.

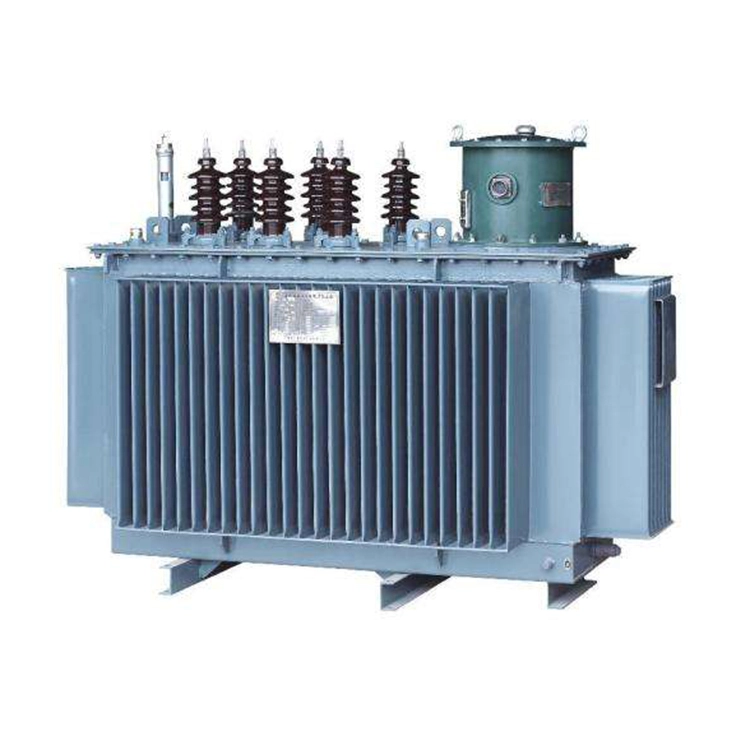

10kv 500kva Step Down Oil Immersed Transformer

Texniki Spesifikasiya:

Məhsulun adı		10kv 500kva yağlı transformator
Gərginlik nisbəti		10/0,4 kV
Vektor qrupu		Dyn11 və ya Yyn0
Soyutma sistemi		ONAN
Dəyişdiriciyə toxunun	Növ	Enerjisiz Kran Dəyişdirici və ya Yükdə Kran Dəyişdirici
	Aralığı	Səviyyə başına 2,5%, cəmi beş addım
Empedans		4,5%±10%
Temperatur yüksəlişi		Yağ Üstü: ≤55 K; Orta dolama: ≤65 K
Ətraf mühitin temperaturu		-25°C ilə +40°C arasında
Hündürlük		≤ 1000 m (yüksək hündürlükdə işləmə üçün azalma tələb olunur)
Nisbi Rütubət		≤ 95%

Yağa batırılmış transformatorun təhlükəsizlik tədbirləri

10kv 500kva aşağı yağlı transformatorlar izolyasiyaedici vasitə kimi yağdan istifadə etdiyi üçün bütün elektrik əməliyyatları zamanı müvafiq təhlükəsizlik tədbirlərinə ciddi şəkildə əməl edilməlidir. İzolyasiya çatışmazlığı riskini azaltmaq və təhlükəsiz istismarı təmin etmək üçün aşağıdakı tədbirlər həyata keçirilməlidir:

1. 500kva ONAN transformatorunun mütəmadi olaraq yoxlanılması gücləndirilməlidir. Hər hansı potensial təhlükəsizlik təhlükələri vaxtında müəyyən edilməli və aradan qaldırılmalıdır.

2. Əməliyyat zamanı qısaqapanma xətalarının qarşısı ciddi şəkildə alınmalıdır, çünki yaranan qısaqapanma cərəyanı çənin qırılmasına və ya yanğın təhlükəsinə səbəb ola biləcək ciddi daxili təzyiqə səbəb ola bilər.

3. Daxili nasazlıqlar nəticəsində yaranan partlayış riskini azaltmaq üçün 10kv 500kva pilləli yağlı transformatorların çəni lazım olduqda həddindən artıq daxili təzyiqi buraxmaq üçün müvafiq təzyiq relyef cihazları ilə təchiz edilməlidir.

4. Wenzhou XiFa elektrik şəbəkəsindən hər 10kv 500kva pilləli yağlı transformator 2 saat ərzində 120% yüklənə bilər. Bununla belə, 10kv 500kva pilləli yağlı transformatorun uzunmüddətli həddindən artıq yüklənməsinin qarşısı alınmalıdır, çünki bu, temperaturun həddindən artıq yüksəlməsi, izolyasiyanın qocalmasının sürətlənməsi və xidmət müddətinin azalması ilə nəticələnə bilər.
