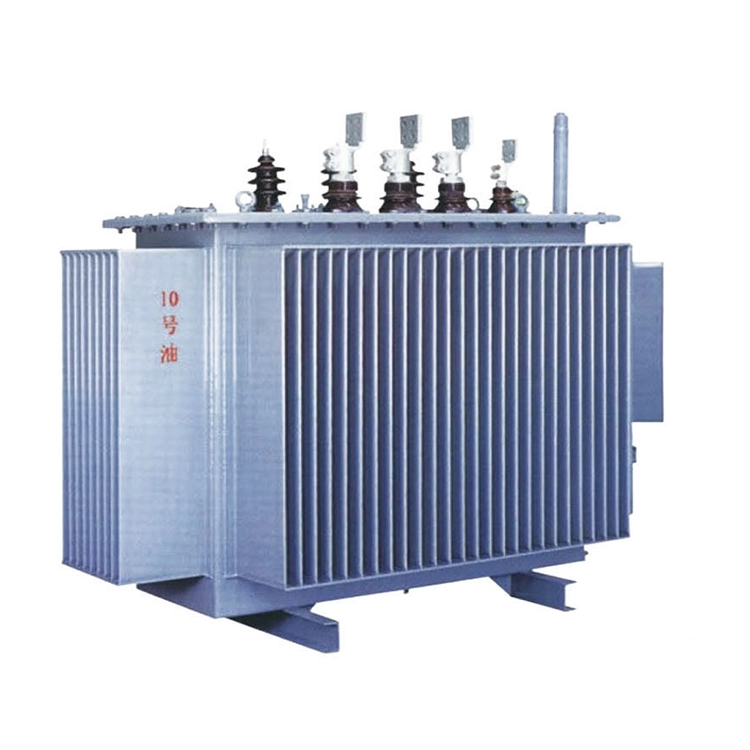

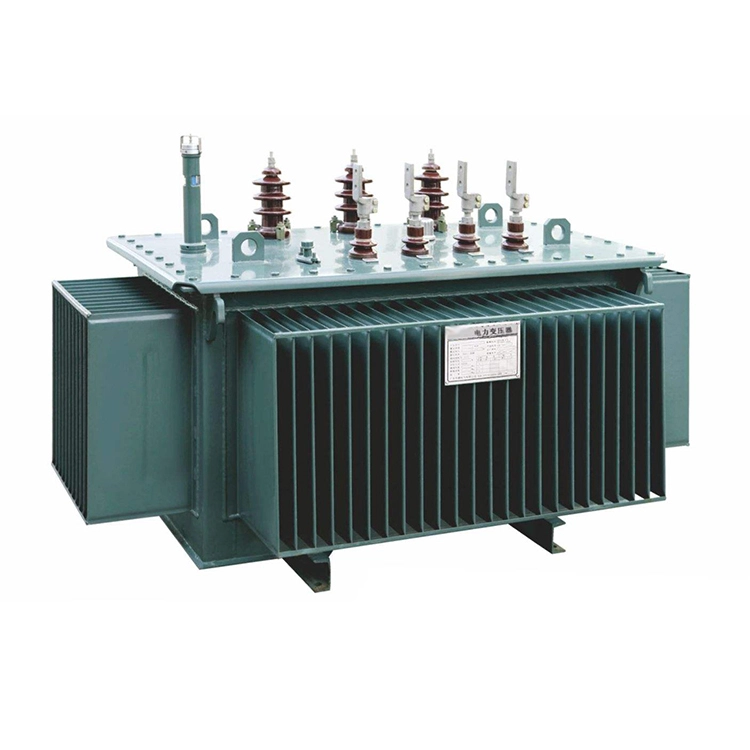

630 Kva Üç Fazalı Yağlı Transformator

Məhsulun Əsas Xüsusiyyətləri:

1.Üç Fazalı yağlı transformatorlar təbii soyutma və ya məcburi hava soyutma sistemləri ilə mövcuddur. Hər iki halda, izolyasiya yağı istilik ötürülməsində və temperaturun idarə edilməsində mühüm rol oynayır. Etibarlı işləmə və səmərəli istilik yayılmasını təmin etmək üçün istehsal prosesi zamanı yüksək dərəcəli izolyasiya yağı və etibarlı soyutma avadanlığı diqqətlə seçilir.

2. 630 kva üç fazalı yağlı transformatorların sarımları adətən laminasiya edilmiş silikon polad nüvələr və çox qatlı izolyasiya konstruksiyaları ilə dizayn edilir. Həm mexaniki dayanıqlığı, həm də elektrik performansını yaxşılaşdırmaq üçün adətən qabaqcıl avtomatik yığma və qaynaq texnologiyalarından istifadə edilir. Əsas və struktur komponentlər gücləndirilmiş davamlılıq və əməliyyat etibarlılığı üçün yüksək keyfiyyətli soyuq haddelenmiş polad materiallardan hazırlanır.

3. Yüksək keçiriciliyə malik mis keçiricilər ümumiyyətlə 630 kva gücündə üç fazalı yağa batırılmış transformator sarımlarının istehsalı üçün istilik performansını və əməliyyat təhlükəsizliyini yaxşılaşdırmaq üçün istifadə olunur. Bundan əlavə, 630 kva üç fazalı transformator yağ keçirici alüminium keçiricilərin sarımları qəbul edərsə, büdcəni ümumi dəyərin təxminən 40%-65%-i qədər azalda bilər. Digər tərəfdən, izolyasiya sistemi əsasən transformator yağına batırılmış yağla hopdurulmuş izolyasiya kağızından ibarətdir. Bütün izolyasiya materialları IEC 60076 standartlarının müvafiq tələblərinə uyğun olaraq seçilir və sınaqdan keçirilir.

4. Təbii soyutma, məcburi hava soyutma və məcburi yağlı hava soyutma sistemləri daxil olmaqla, üç fazalı yağlı transformatorlara bir neçə soyutma üsulları tətbiq oluna bilər. Nominal  tutum və tətbiq tələblərindən asılı olaraq, üç fazalı yağlı transformatorlar fərdi, paralel və ya inteqrasiya olunmuş soyutma quruluşunun bir hissəsi kimi işləyə bilər.

5. Üç fazalı yağlı transformatorların sarğıları avadanlığın konstruktiv dizaynından və əməliyyat tələblərindən asılı olaraq adətən şaquli və ya üfüqi konfiqurasiyalarda quraşdırılır. Bununla belə, 630 kva üç fazalı yağa batırılmış transformatorlar istilik yayılmasında daha yaxşı performansa və qısaqapanmaya davamlılıq qabiliyyətinə nail olmaq üçün şaquli tənzimləməni qəbul edir.

Texniki Spesifikasiya:

630 kva üç fazalı yağlı transformatorun tətbiq diapazonu

1,630 kva üç fazalı yağlı transformatorlar 50 Hz tezliyi və 35 kV-a qədər nominal gərginliyi olan AC enerji sistemləri üçün uyğundur. Onlar əsasən gərginliyin çevrilməsi üçün və elektrik sistemlərində idarəetmə sxemləri üçün enerji mənbələri kimi istifadə olunur.

2.630 kva üç fazalı yağlı transformatorlar şəhər və kənd elektrik şəbəkələrində, sənaye obyektlərində, mədən sənayesində, eləcə də mühüm infrastruktur və böyük mühəndislik layihələrində geniş tətbiq edilir. Tam yüklə işləyərkən, 630 kva üç fazalı yağlı transformatorun temperatur artımı istehsalçı tərəfindən müəyyən edilmiş icazə verilən hədlər daxilində qalmalıdır.

3. Sərt ekoloji şəraitdə işləyən transformatorlar üçün izolyasiyanın zədələnməsinin qarşısını almaq və istismar təhlükəsizliyini təmin etmək üçün yağış, qar və ya kəskin hava şəraitində texniki xidmət aparılmamalıdır.

4.630 kva gücündə üç fazalı yağlı transformatorlar standart tətbiqlər üçün +50°C-dən yuxarı mühitdə istismar edilməməlidir və -60°C-dən aşağı temperaturda işləmək qəti qadağandır, çünki həddindən artıq aşağı temperatur daxili komponentlərə və izolyasiya sistemlərinə ciddi ziyan vura bilər.

5. Transformatorun təhlükəsiz və dayanıqlı işləməsini təmin etmək üçün soyuducu mühit kimi istifadə edilən izolyasiya yağı təmiz qalmalı və korroziya və ya partlayıcı çirkləndiricilərdən azad olmalıdır.

6. Yüksək temperaturlu ərazilərdə və ya təhlükəli mühitlərdə quraşdırmalar üçün 630 kva üç fazalı yağlı transformator işə salınmazdan əvvəl izolyasiya testi aparılmalıdır.
