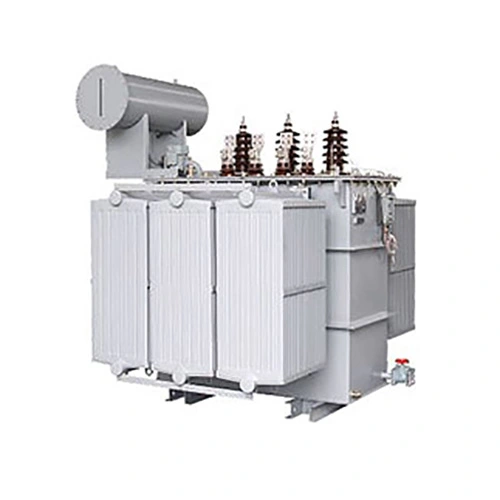

33kv 35kv 2000 Kva Yağlı Güc Transformatoru

Wenzhou XiFa Electrical Power Equipment Co., Ltd sürətli çatdırılma və kommunal layihə üçün 33kv 35kv 2000 kva yağlı güc transformatoru istehsal edir və təchiz edir. WenZhou XiFa terminal istifadəçilərinin texniki xüsusiyyətlərini yoxlayacaq, bunlardan 2000 kva yağa batırılmış transformator 50 ℃ yüksək temperatur, qum fırtınası, rütubətli istilik və yüksək hündürlük kimi ağır sənaye yüklərinə, gərginlik dalğalanmalarına və sərt xarici mühitə tab gətirmək üçün dizayn edilmiş və istehsal ediləcəkdir. Hər bir 33kv 35kv 2000 kva yağlı güc transformatoru təhvil verilməzdən əvvəl zavodda sınaqdan keçiriləcək və ixraca hazır sənədlər EPC podratçılara göndəriləcək.

Sorğu göndərin

Məhsul təsviri

33kv 35kv 2000 kva yağla batırılmış güc transformatoru özək və sarğıların tamamilə izolyasiya yağına batırıldığı güc avadanlığıdır. Yağ elektrik izolyasiyası, istilik yayılması və komponentlərin qorunması daxil olmaqla bir çox məqsədə xidmət edir. İş prinsipi elektromaqnit induksiyasına əsaslanır. Birincil sarıma alternativ cərəyan tətbiq edildikdə, nüvənin içərisində alternativ bir maqnit axını yaranır. Bu dəyişən maqnit sahəsi ikincil sarğıda gərginliyə səbəb olur. Elektrik enerjisinin ötürülməsinə və çevrilməsinə imkan verir.

İzolyasiya yağı bütün bu prosesdə mühüm rol oynayır. O, eyni vaxtda əməliyyat zamanı yaranan istiliyi aradan qaldırarkən enerjili komponentləri elektriklə təcrid edir. Bu xüsusiyyətlər sayəsində 33kv 35kv 2000 kva yağlı güc transformatorları elektrik istehsal edən stansiyalarda, yarımstansiyalarda, sənaye paylayıcı şəbəkələrdə və etibarlı yüksək gərginlik və yüksək tutumlu elektrik ötürülməsi tələb edən digər tətbiqlərdə geniş istifadə olunur.

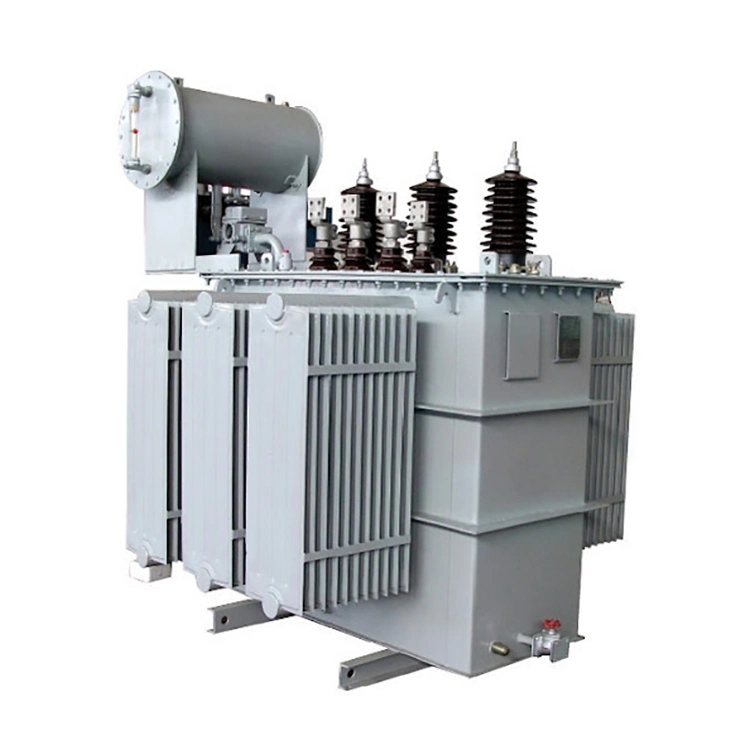

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Texniki Spesifikasiya:

Məhsulun adı		33kv 35kv 2000 kva yağlı güc transformatoru
Nominal güc		2000 kVA
HV nominal gərginlik		33 kV 35 kV
LV nominal gərginliyi		400/230 V
Vektor qrupu		Dyn11
Dəyişdiriciyə toxunun	Növ	OCTC və ya OLTC
	HV Gərginlik Aralığı	±2×2,5%; ±3×2,5%
Tam yükdə səmərəlilik		≥ 99%
Empedans		10% tolerantlıqla 6,5%
Xidmət növü		Davamlı Vəzifə
Montaj		Açıq havada yerə quraşdırılmışdır

Struktur və fəaliyyət prinsipi:

33kv 35kv 2000 kva yağlı güc transformatoru bir neçə əsas komponentdən ibarətdir ki, bunlardan transformatora maqnit nüvəsi, sarımlar, yağ çəni, konservator, kollar, kran dəyişdiricisi və qaz relesi daxildir.

Struktur dizaynına əsasən, 33kv 35kv 2000 kva yağlı güc transformatorları ümumiyyətlə iki kateqoriyaya bölünür. Birincisi, sarımların maqnit nüvəsini əhatə etdiyi nüvə tipli transformatordur. Bu dizayn müasir enerji sistemlərində ən çox istifadə olunur. İkincisi, maqnit nüvəsinin sarımları əhatə etdiyi və adətən xüsusi tətbiqlərdə istifadə olunduğu qabıq tipli transformatordur.

Hər bir komponent mühüm funksiya tətbiq edilir. Yağ çəni izolyasiya yağını saxlayır və mükəmməl sızdırmazlıq performansını təmin etməlidir. Konservator nəinki temperatur dəyişikliyindən yaranan yağ həcmindəki dəyişiklikləri tənzimləyir, həm də sabit yağ səviyyəsini saxlamağa kömək edir. Buşinqlər elektrik ötürücülərinin 33kv 35kv 2000 kva yağa batırılmış güc transformatorunun korpusundan keçməsinə imkan verir, eyni zamanda enerjili keçiricilər və torpaqlanmış metal hissələr arasında təhlükəsiz izolyasiyanı qoruyur.

Transformator yağının izolyasiya və soyutma funksiyaları onun fiziki xassələri vasitəsilə həyata keçirilir. Onun yüksək dielektrik gücü canlı komponentlər arasında effektiv elektrik izolyasiyasını təmin edir. Eyni zamanda, onun aşağı özlülüyü yağa batırılmış transformator boyunca hamar sirkulyasiyaya imkan verir ki, bu da səmərəli istilik ötürülməsini təmin edir. İstismar zamanı yağ istiliyi udmaq və radiatorlara çatdırmaq üçün sarımların və nüvənin ətrafında axır. Bundan əlavə, istilik daha sonra təbii hava soyutma və ya tələb olunduqda gücləndirilmiş soyutma sistemləri vasitəsilə ətraf mühitə buraxılır.
