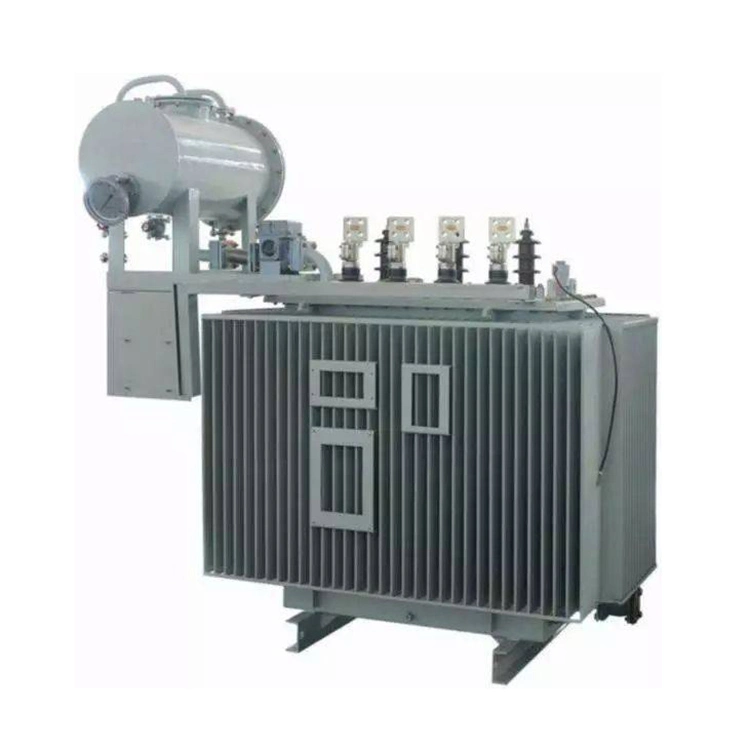

Yağlı Transformator 11kv-dan 0.4kv-a qədər 800kva

Wenzhou XiFa Electrical Power Equiment Co., Ltd yalnız 11kv-dan 0,4kv 800kva-a qədər Yağlı Transformator istehsal etmək üçün etibarlı bir istehsal deyil, həm də enerji şirkətlərinə, EPC podratçılara və sənaye istifadəçilərinə etibarlı enerji təchizatı əldə etmək, enerji istehlakını azaltmaq və layihələrin qrafikə uyğun olaraq istifadəyə verilməsini təmin etmək üçün xidmət göstərir. Wenzhou XiFa, aşağı itkili 11kv-dan 0,4kv-a qədər 800kva yağlı transformatorların hazırlanmasında əməliyyat xərclərini azaltmağı hədəfləyir, bu arada, zavod etibarlı çatdırılma müddətləri ilə layihənin qrafikə uyğun tamamlanmasını təmin etmək üçün 30 gün ərzində 50 ədəddən çox 800 kva yağlı transformator istehsal edə bilər.

Sorğu göndərin

Məhsul təsviri

11kv-dan 0,4kv-a 800kva-a qədər yağa batırılmış transformator işləmə temperaturunu idarə etmək və etibarlı performansı qorumaq üçün izolyasiya yağından istifadə edən güc transformatorudur. 11kv-dan 0,4kv-a qədər 800kva yağa batırılmış transformatorun aktiv hissələri izolyasiya yağı ilə doldurulmuş qaynaqlanmış polad çənin içərisinə yerləşdirilir. Yağ həm soyuducu, həm də elektrik izolyasiya mühiti kimi xidmət edir ki, bu da əməliyyat zamanı yaranan istiliyin səmərəli şəkildə ötürülməsinə və təhlükəsiz şəkildə yayılmasına imkan verir. Soyutma üsullarına və tutum dərəcələrinə görə, yağa batırılmış transformatorlar ümumiyyətlə təbii soyudulmuş yağa batırılmış transformatorlara və məcburi hava ilə soyudulmuş yağa batırılmış transformatorlara təsnif edilir ki, bunlar da müvafiq olaraq ONAN və ONAF adlanır.

Yağlı transformatorun əsas komponentləri:

1. Maqnit nüvəsi

Maqnit nüvəsi maqnit axınının yolunu təmin edir və 11kv-dan 0,4kv-a qədər olan 800kva yağa batırılmış transformatorun mərkəzi hissəsini təşkil edir. Elektromaqnit induksiyası vasitəsilə sarımlar arasında elektrik enerjisini ötürməyə imkan verir.

2. Sarımlar

Sargılar gərginliyin çevrilməsi üçün lazım olan maqnit sahəsini yaradır. Onlar nüvənin ətrafına sarılmış keçirici rulonlardan hazırlanır, onların sarımları xüsusi kağız materialları və qoruyucu izolyasiya təbəqələri ilə izolyasiya edilir. İş gərginliyi artdıqca, adekvat dielektrik gücü və əməliyyat təhlükəsizliyini təmin etmək üçün daha qalın izolyasiya tətbiq olunur.

3. Transformator çəni

Transformator çəni daxili montaj üçün mexaniki qorunma təmin etmək üçün nüvəni və sarımları yerləşdirir. Tanka quraşdırılmış kollar düzgün izolyasiyanı qoruyarkən sarımların enerji sisteminə qoşulmasına imkan verir. Tanka əlavə edilmiş radiatorlar xarici səth sahəsini artırır, bu da istilik yayılmasını yaxşılaşdırır və soyutma performansını artırır.

4. İzolyasiya Yağı

İzolyasiya yağı tankın içini doldurur və iki vacib funksiyanı yerinə yetirir. Enerji verilmiş komponentlər arasında elektrik izolyasiyasını təmin edir və soyutma vasitəsi kimi çıxış edir. İstismar zamanı yağ təbii şəkildə və ya sarımlar və özək qurğusu ətrafında köməkçi axın yolları vasitəsilə dövr edir. İsti nöqtələrdən istiliyi daşıyır və ətraf mühitə buraxıldığı tanka və radiatorlara ötürür.

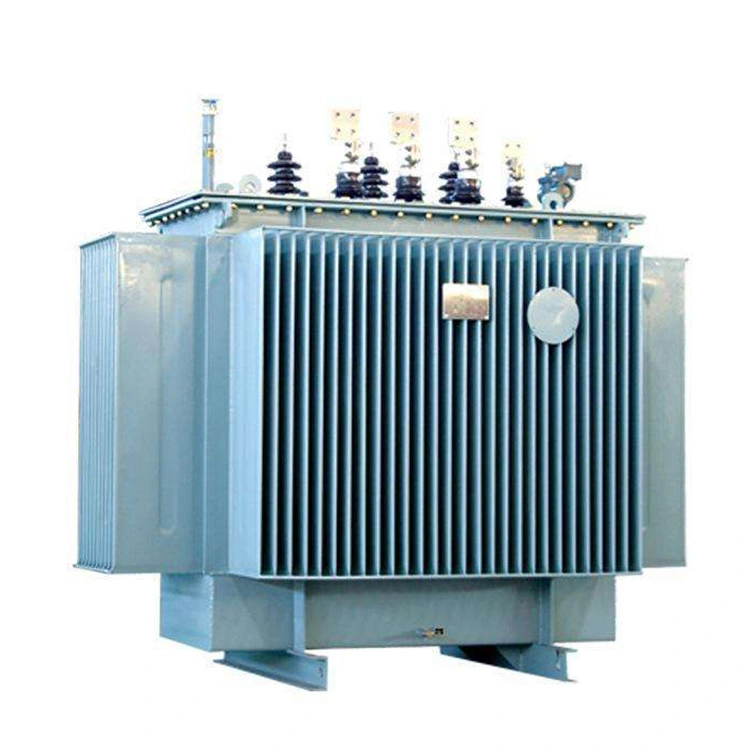

Oil Immersed Transformer 11kv To 0 4kv 800kva

Texniki Spesifikasiya:

Məhsulun adı		11kv-dan 0.4kv-a qədər 800kva yağlı transformator
Nominal tutum		800 kVA
Yüksək Sistem Gərginliyi		12 kV
Nominal İlkin Gərginlik		11 kV±2×2,5%
Nominal İkincil Gərginlik		400 /230 V
Dəyişdiriciyə toxunun	Növ	DETC və ya OLTC
	Aralığı	±2×2,5%, 5 Mövqe
Səmərəlilik		≥ 99%
Empedans		±10% tolerantlıqla 4,5%
Maksimum Temperatur		≤50 ℃
Nisbi Rütubət		95%

Yağlı Transformatorların Əsas Üstünlükləri

1. Əla İzolyasiya Performansı

11kv-dan 0,4kv-a qədər 800kva yağlı transformatorlar izolyasiya yağının yüksək dielektrik gücünə görə əla elektrik izolyasiyası təklif edir. Yağ həmçinin effektiv istilik yayılmasını təmin edir. O, yağlı transformatorları yüksək gərginlikli və yüksək güc tətbiqləri üçün yaxşı uyğunlaşdırır. 11kv-dan 0,4kv-a qədər 800kva yağlı transformatorlar çətin elektrik şəraitində etibarlı əməliyyat tələb olunan elektrik ötürücü şəbəkələrdə, sənaye obyektlərində və yarımstansiyalarda geniş istifadə olunur.

2. Effektiv soyutma və uzun xidmət müddəti

İzolyasiya edən yağın soyutma qabiliyyəti hətta ağır yükləmə şəraitində belə sabit iş temperaturunu saxlamağa kömək edir. Quru tip transformatorlarla müqayisə edin, bu, yağa batırılmış transformatorlara davamlı həddindən artıq yüklənmələri daha effektiv idarə etməyə imkan verir və daha uzun istismar müddətinə töhfə verir. Düzgün texniki qulluq ilə bir çox yağlı transformator iki-üç onilliklər ərzində xidmətdə qalır.

3. Məsrəf Effektiv Həll

Eyni güc reytinqinə görə, yağla batırılmış transformatorlar tökmə qatran transformatorlarına nisbətən istehsal üçün ümumiyyətlə daha qənaətlidir. Onların aşağı ilkin investisiya dəyəri onları kommunal xidmətlər, sənaye layihələri və performans və büdcə arasında tarazlıq axtaran infrastruktur inkişafları üçün cəlbedici seçim edir.

4. Çətin Mühitlərdə Etibarlı Əməliyyat

11kv-dan 0,4kv-a qədər 800kva yağlı transformatorlar yüksək ətraf temperaturu və tozlu ətrafı olan əraziləri əhatə edən çətin iş şəraitində etibarlı işləmək üçün nəzərdə tutulmuşdur. Onların möhkəm konstruksiyası və xarici təsirlərə qarşı güclü müqaviməti tələbkar mühitlərdə sabit və etibarlı enerji paylanmasını təmin edir.
