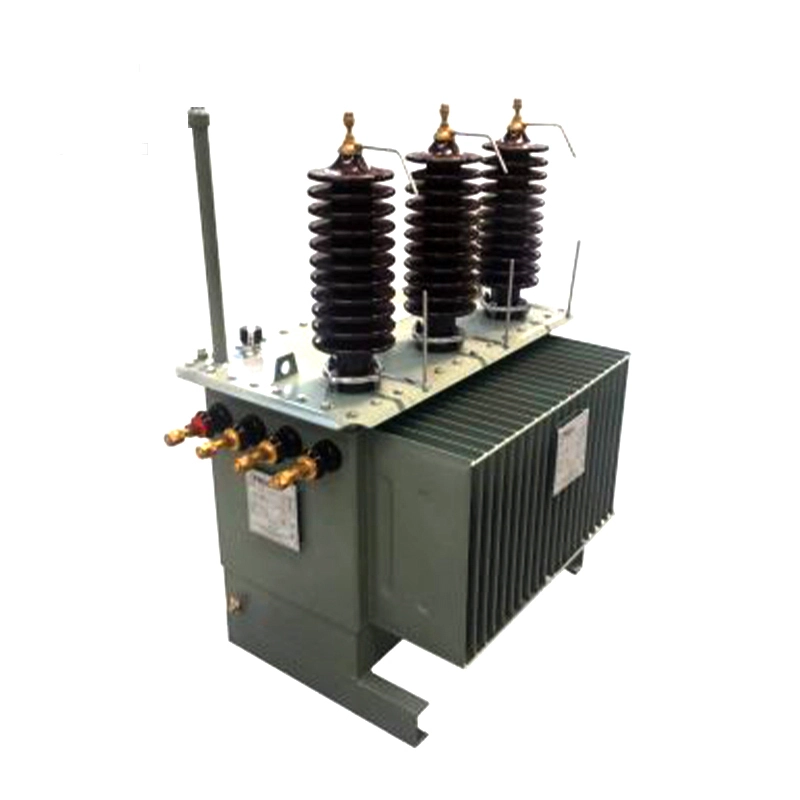

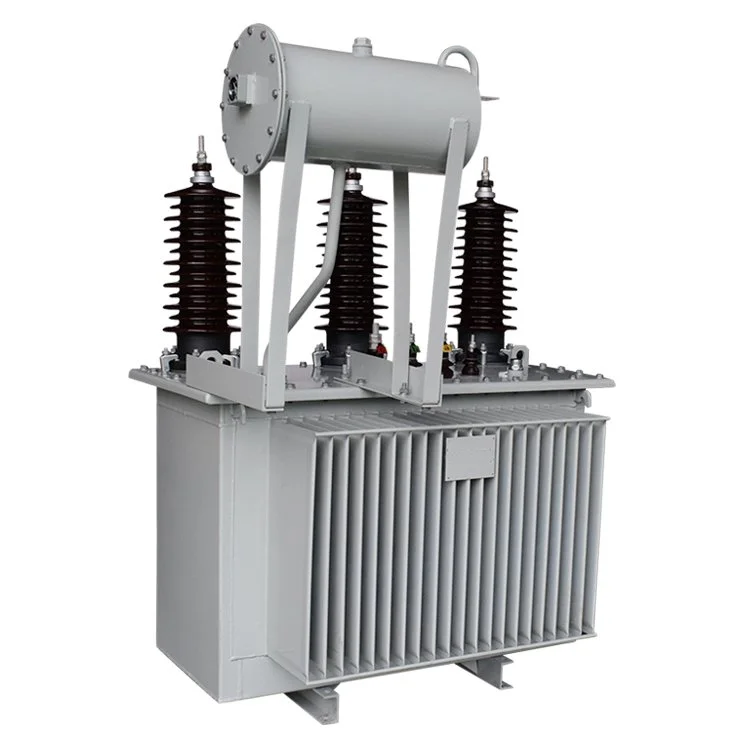

33kv 50kva İki Sarma Yağlı Transformator

33kv 50kva yağlı transformatorların istismara vermədən əvvəl yoxlanılması və sınaqdan keçirilməsi

1. Görünüşün və Quruluşun Vizual Təftişi

33kv 50kva iki sarımlı yağlı transformatorda hər hansı görünən zədə, deformasiya və ya yağ sızması olmadığından əmin olmaq üçün hərtərəfli vizual yoxlama aparılmalıdır. Bütün xarici komponentlər, o cümlədən çən, radiatorlar, kollar və təzyiq tənzimləyici qurğu onların yaxşı vəziyyətdə olduğunu və düzgün quraşdırıldığını yoxlamaq üçün yoxlanılmalıdır. Bütün mexaniki birləşmələr möhkəmliyə görə yoxlanılmalıdır. Bundan əlavə, torpaqlama sistemi düzgün quraşdırılıb və istismar təhlükəsizliyi üçün vacib olan etibarlı torpaqlama təmin etmək üçün yoxlanılmalıdır.

2. İzolyasiya Müqavimət Testi

İzolyasiya müqavimət testi 33kv 50kva iki sarğı yağlı transformator izolyasiya sisteminin vəziyyətini qiymətləndirmək üçün əsas üsuldur. Fazadan fazaya, həmçinin hər bir faza ilə yerə izolyasiya müqavimətini ölçmək üçün meqaohmmetrdən istifadə edilməlidir. İzolyasiya performansının tələb olunan standartlara cavab verdiyini təsdiqləmək üçün əldə edilmiş dəyərlər istehsalçının müəyyən edilmiş istinad məlumatları ilə müqayisə edilməlidir.

3. Dielektrik Dissipasiya Faktoru Testi

Tan δ testi də adlandırılan dielektrik itki sınağı 33kv 50kva iki sarımlı yağa batırılmış transformator daxilində nəmin daxil olmasını, izolyasiyanın köhnəlməsini və ya mümkün qismən boşalmasını qiymətləndirmək üçün istifadə olunur. Dielektrik dissipasiya əmsalını ölçməklə, izolyasiya materiallarının vəziyyətini daha əhatəli qiymətləndirmək olar. Bu test adətən izolyasiyanın sağlamlığının daha dolğun qiymətləndirilməsini əldə etmək üçün izolyasiya müqavimət testi ilə birlikdə aparılır.

4. Nisbət və Vektor Qrup Yoxlamasını çevirir

Transformatorun dönmə nisbəti, 33kv 50kva iki sarımlı yağlı transformatorun ilkin gərginliyi və ikincil gərginlik sarğıları arasında düzgün nisbətin təsdiqini əhatə edən dizayn spesifikasiyasına uyğunluğu təmin etmək üçün yoxlanılmalıdır. Eyni zamanda, enerji sisteminin tələblərinə uyğun olaraq, fazaların düzgün yerdəyişməsini və üç fazalı sarımların düzgün qoşulmasını təmin etmək üçün vektor qrupu yoxlanılmalıdır.

5. Yükləmə Testi Yoxdur

Yüksüzlük testi 33kv 50kva iki sarımlı yağa batırılmış transformatorun əsas tərəfində enerji verilmiş, ikincil tərəf isə açıq dövrə ilə aparılır. Məqsəd yük cərəyanını və yük itkilərini ölçməkdir. Bu test nüvənin keyfiyyəti, maqnit axınının paylanması və sarım simmetriyası ilə bağlı vacib məlumat verir. O, həmçinin maqnit dövrəsində mümkün anormallıqları müəyyən etməyə kömək edir.

6. Qısa Qapanma Testi

Qısaqapanma sınağı zamanı ikincil gərginlik sarğı qısaqapanarkən birincil gərginlik sarğısına azaldılmış gərginlik tətbiq edilir ki, bu da qısaqapanma empedansını və yük itkilərini ölçməyə imkan verir. Sınaq 33kv 50kva iki sarımlı yağlı transformatorun yük şəraitində işləməsi haqqında qiymətli məlumat verir ki, bura istilik davranışı, qısaqapanmaya davamlılıq qabiliyyəti və sarımların mexaniki gücü daxildir.

7. Yağın Keyfiyyətinin Təhlili və Yağ Səviyyəsinin Təftişi

33kv 50kva iki sarımlı yağlı transformator üçün izolyasiya yağının vəziyyəti əməliyyat performansına və xidmət müddətinə birbaşa təsir göstərir. İstifadəyə verilməzdən əvvəl rütubət, turşuluq və çirklilik səviyyələri kimi parametrləri yoxlamaq üçün laboratoriya təhlili üçün yağ nümunələri götürülməlidir. Bütün nəticələr müvafiq standartlara uyğun olmalıdır. Bundan əlavə, çənin içindəki yağ səviyyəsinin iş zamanı effektiv soyutma və izolyasiyanı təmin edən tələb olunan diapazonda olmasını təmin etmək üçün yoxlanılmalıdır.

Xülasə, 33kv 50kva iki dolama yağlı transformator istismara verilməzdən əvvəl bir sıra ciddi yoxlamalar və sınaqlar tamamlanmalıdır. Bu prosedurlar sabit performansı, əməliyyat təhlükəsizliyini və uzunmüddətli etibarlılığı təmin edir. İstifadədən əvvəl düzgün sınaqdan keçirilməsi yalnız potensial nasazlıqlar riskini azaldır, həm də 33kv 50kva iki sarımlı yağlı transformatorun təhlükəsiz və səmərəli uzunmüddətli istismarı üçün möhkəm zəmin yaradır.
