33kv 2.5 Mva Yağlı Amorf Alaşımlı Özək Transformatoru

İstifadəçilərin yüksək keyfiyyətli və aşağı itkili elektrik enerjisinə olan tələbatını ödəmək üçün Wenzhou XiFa Electric Power Equipment Co., Ltd 33kv 2,5 mva yağa batırılmış amorf ərinti nüvəli transformator istehsal etmiş və istehsal etmişdir. Yaşıl və enerjiyə qənaət edən amorf ərintisi materialdan hazırlanmışdır. Yüngül yük və ya uzun müddət yüksüz vəziyyətdə işləyərkən elektrik enerjisi xərclərinə illik qənaət əhəmiyyətli dərəcədə olur. Adətən, daha yüksək ilkin alış dəyəri 3-5 il ərzində elektrik enerjisinə qənaət hesabına bərpa edilə bilər.

Sorğu göndərin

Məhsul təsviri

33kv 2,5 mva yağa batırılmış amorf ərintili özək transformatorunun nüvəsi dəmir əsaslı amorf ərinti zolaqlarının qapalı dövrə sarılması ilə hazırlanır. Laminatlı hava boşluqları olmayan inteqrasiya edilmiş struktur histerezisi və burulğan cərəyanı itkilərini əhəmiyyətli dərəcədə azaldır. Ənənəvi silikon polad nüvələrlə müqayisədə yüksüz itki xeyli azalıb. Əsas sütun və boyunduruq epoksi şüşə yapışdırıcı ilə bir-birinə bağlanır, ümumi sərtliyi daha güclü edir və əməliyyat vibrasiyasını və səs-küyü effektiv şəkildə boğur.

33kv 2,5 mva yağa batırılmış amorf ərintisi özək transformatorunun sarımları yüksək təmizlikli mis keçiricilərdən istifadə edir və yüksək gərginlik şəraitinə uyğun çox qatlı izolyasiya örtüyü prosesi ilə birləşdirilir. Təkmilləşdirilmiş spiral və davamlı interleaved dolama quruluşu ilə birləşərək, dolama elektrik sahəsini bərabər paylayır, bu da izolyasiyaya dözümlülüyü və deformasiyaya qarşı müqaviməti artırır. 33kv 2,5 mva yağa batırılmış amorf lehimli özək transformatorunun yüksək gərginlikli tərəfi şəbəkə gərginliyinin dəyişməsinin tənzimlənməsi tələblərinə dəqiq uyğunlaşa bilən ±2×2,5% həyəcanlanma gərginliyinin tənzimləyicisi ilə təchiz edilmişdir.

Qutu gövdəsi büzməli polad plitələrin inteqral qaynağı ilə formalaşır. Büzməli qabığın adaptiv istilik mübadiləsi strukturuna əsaslanaraq, o, uzunmüddətli fasiləsiz işləmə üçün uyğun olan xarici istilik yayma qurğusuna ehtiyac olmadan izolyasiya yağının səmərəli təbii dövriyyəsi ilə soyudulmasına nail ola bilər. 33kv 2,5 mva yağa batırılmış amorf ərinti nüvəli transformator mükəmməl istilik keçiriciliyi və izolyasiya performansını özündə birləşdirən, daxili canlı komponentləri effektiv şəkildə təcrid edən və izolyasiyanın dağılması risklərinin qarşısını alan IEC 296 standartlarına uyğun olaraq ekoloji cəhətdən təmiz mineral izolyasiya yağı ilə doldurulur.

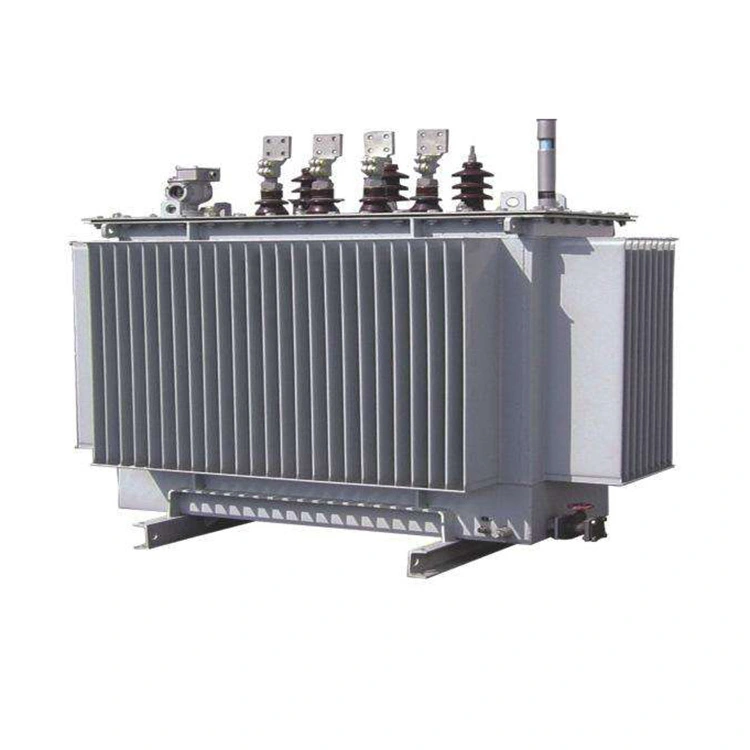

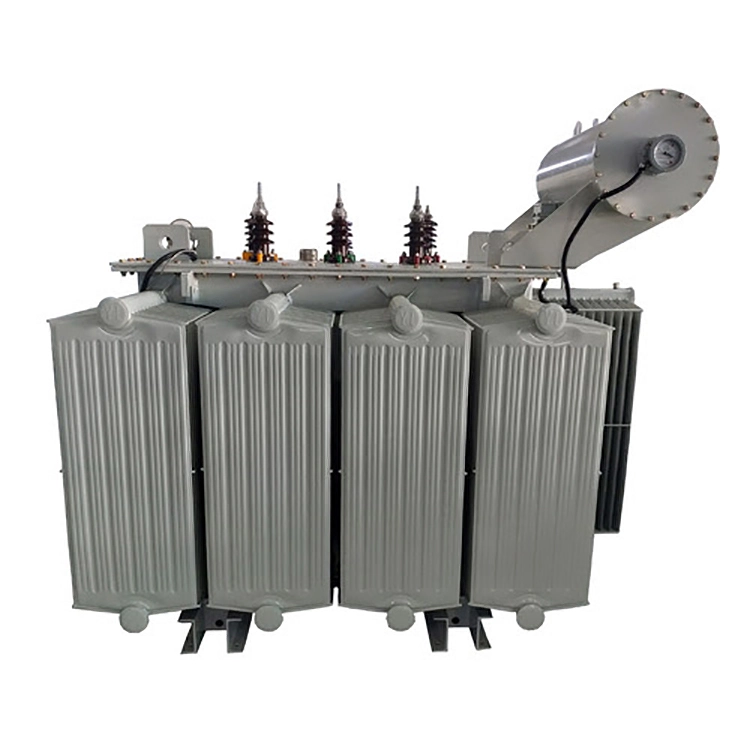

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Texniki parametr:

Məhsulun adı	33kv 2,5 mva yağa batırılmış amorf ərinti nüvəli transformator
Nominal Tezlik	50 Hz / 60 Hz (fərdiləşdirilə bilər)
Yüksək Gərginlik (HV)	33 kV
HV Tap Range	±2×2,5% və ya ±5%
Aşağı Gərginlik (LV)	0,4 kV (400 V); Xüsusi: 415V, 433V, 480V
Əlaqə qrupu	Dyn11 (standart); Yyn0 isteğe bağlıdır
Soyutma növü	ONAN
İzolyasiya sinfi	A sinfi
İzolyasiya səviyyəsi	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 Vt
Pk@75 ℃	≤ 16800 W
Qısaqapanma Empedansı	6,5 %; Könüllü: 6% / 7% / 8%
Cari yük yoxdur	≤ 0,45 %

Əsas Xüsusiyyətlər:

1. Ultra enerjiyə qənaət: Amorf lehimli nüvələrdən istifadə etməklə, yüksüz itki ənənəvi S9/S11 tipli silikon polad təbəqə transformatorları ilə müqayisədə təxminən 70-80 faiz azalır. 33kv 2,5 mva yağa batırılmış amorf ərinti nüvəli transformator xüsusilə yükün həmişə tam gücü ilə olmadığı kənd elektrik şəbəkələrində və sənayelərdə uzunmüddətli istismar üçün əlverişlidir.

2. Tamamilə möhürlənmiş baxımsız : Yağ çəni yağın hava ilə təmasa girməsinin qarşısını almaq, izolyasiya yağının nəmlənməsinin və yaşlanmasının qarşısını almaq üçün tam möhürlənmiş quruluşa malikdir. 33kv 2,5 mva yağa batırılmış amorf lehimli nüvəli transformator 50 illik texniki xidmət müddətini təmin edə bilər və sərt açıq mühitlər üçün uyğundur.

3.Yüksək etibarlılıq: Aşağı gərginlikli sarğı mis folqa ilə, yüksək gərginlikli sarğı isə mis məftillə sarılır. Güclü qısaqapanma müqaviməti və ildırım vurma müqaviməti ilə struktur yığcamdır,
