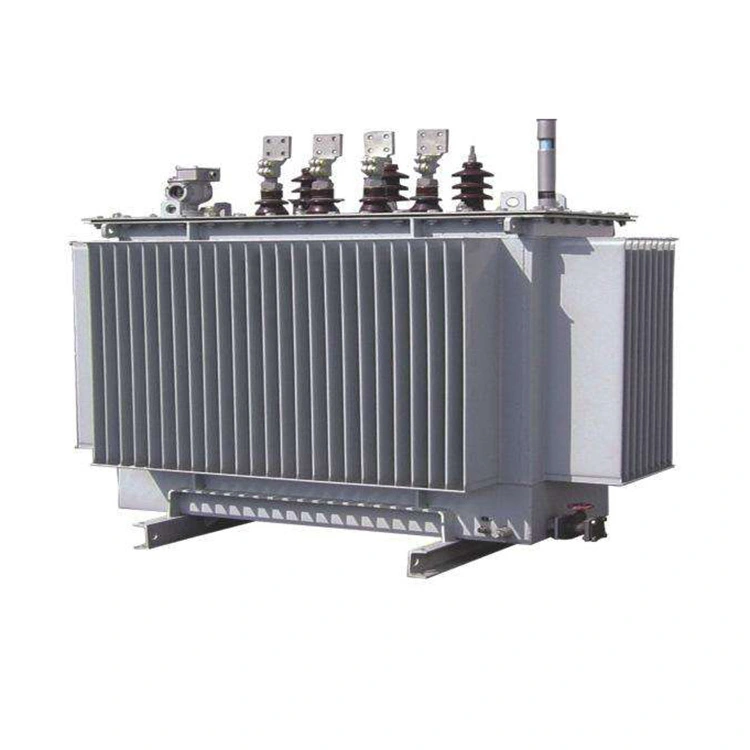

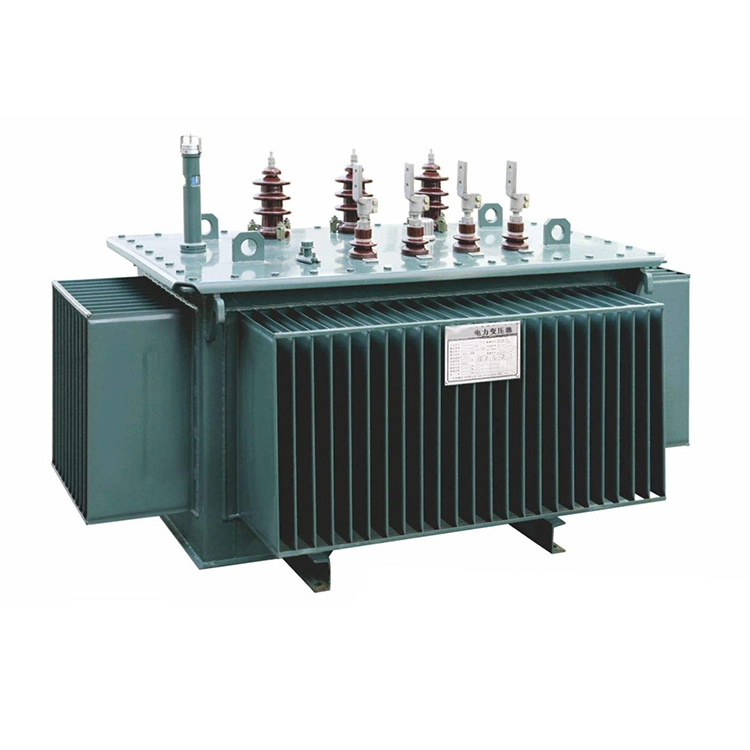

800kva Amorf Alaşımlı Yağlı Transformator

800kva amorf ərintisi yağlı transformator yeni növ enerji qənaət edən materialdan hazırlanmışdır. Onun əsas materialı yüksək maqnit keçiriciliyi və həddindən artıq aşağı histerez itkisi ilə amorf ərintidən hazırlanmışdır, bu, yüksüz enerji səmərəliliyini əhəmiyyətli dərəcədə artıra bilər və GB/T 20052 və ya IEC 60076 standartlarına uyğun gəlir. Və onun soyutma üsulu yağa batırılır.

800 kva amorf ərintisi yağlı transformatorun möhürlənmiş strukturu nəmə davamlı və korroziyaya davamlıdır, ≤1000m hündürlükdə və ≤55K ətraf mühit temperaturu artımı ilə açıq və ya daxili yarımstansiyalar üçün uyğundur.

Bu 800kva amorf ərintisi yağlı transformatorun ən böyük üstünlüyü çox aşağı yük itkisi olmamasıdır. Bu transformator təxminən 300–450 Vt (təxminən 1000–1500 Vt olan silikon polad təbəqə ilə müqayisədə) gücündədir ki, bu da ənənəvi silikon polad təbəqə transformatorlarından 60 -75% aşağıdır. Eyni zamanda, o, aşağı səs-küyə (≤55 -dən 60 dB-ə qədər), güclü həddən artıq yükləmə qabiliyyətinə, uzun xidmət müddətinə malikdir və adətən 25 - 30 il ərzində istifadə edilə bilər. Bununla belə, dəyəri daha yüksəkdir (silikon polad təbəqələrlə eyni spesifikasiyalı transformatorlardan təxminən 20% -dən 40% daha bahadır).

Buna görə də, 800kva amorf ərintisi yağlı transformator yüksək enerji səmərəliliyi tələbləri olan sənaye, kommersiya və ya enerji paylama ssenariləri üçün uyğundur.

Texniki parametr:

S:Niyə 800kva amorf ərintisi yağa batırılmış transformatorun yüksüz itkisi silisium polad təbəqələrdən hazırlanmış eyni tutuma malik transformatorunkindən əhəmiyyətli dərəcədə aşağıdır?

Cavab: Birincisi, amorf ərinti zolağının qalınlığı cəmi 20-30 µm-dir ki, bu da adi silikon polad təbəqələrin qalınlığının təxminən onda birinə bərabərdir (230-350 µm). Burulğan cərəyanının itkisinin qalınlığın kvadratına mütənasib olması əlaqəsinə əsasən, 800 kVA nüvədə burulğan cərəyanı itkisi əhəmiyyətli dərəcədə azalır. Eyni zamanda, amorf ərintinin müqaviməti silikon polad təbəqələrə nisbətən təxminən 2,5 dəfə yüksəkdir və maqnit axını dəyişdikdə təbəqələr arasında yaranan dövriyyə cərəyanının itkisini daha da zəiflədir.

İkincisi, histerezis döngəsi dar və məcburiyyət aşağıdır. Amorf ərinti taxıl sərhədi qüsurları olmayan amorf bir quruluşa malikdir və maqnit sahəsinin sürüşməsinə qarşı müqavimət kiçikdir. Məcburiyyət silikon polad təbəqələrin 1/3-dən 1/5-ə qədərdir. Bu, hər bir maqnitləşmə dövrü üçün tələb olunan enerjini əhəmiyyətli dərəcədə azaldır və histerezis itkisini xeyli azaldır.

Üçüncüsü, işləyən maqnit axınının sıxlığının dizaynı nisbətən aşağıdır. 800kva amorf lehimli yağlı transformator üçün nominal maqnit axınının sıxlığı adətən 1,35-1,45T arasında müəyyən edilir ki, bu da 1,65-1,75T silikon polad təbəqələrdən aşağıdır. Dəmir itkisi maqnit axınının sıxlığının kvadratına və ya daha yüksək gücünə mütənasib olduğundan, maqnit axınının sıxlığının müvafiq şəkildə azaldılması vahid kütlə itkisinin əhəmiyyətli dərəcədə azalmasına səbəb ola bilər.

Yuxarıdakı mexanizmlərə əsasən, 800kva amorf ərintisi yağa batırılmış transformatorun yüksüz itkisi ümumiyyətlə, S13 və ya S14 dərəcəli silikon polad təbəqələrlə eyni tutumlu transformatorun itkisinin cəmi 30-40 faizini təşkil edir. Avadanlığın tez-tez yüngül yükdə və ya gözləmə rejimində olduğu enerji paylama ssenariləri üçün xüsusilə uyğundur.

Emalda Amorf Alaşımlı Transformator

Avadanlıq

Test mərkəzi

Göndərmədə transformator
