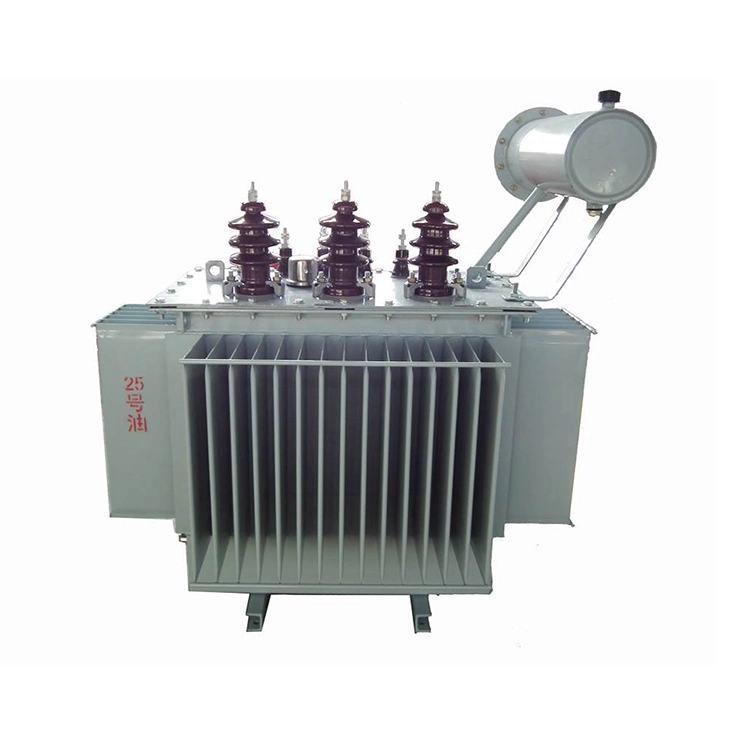

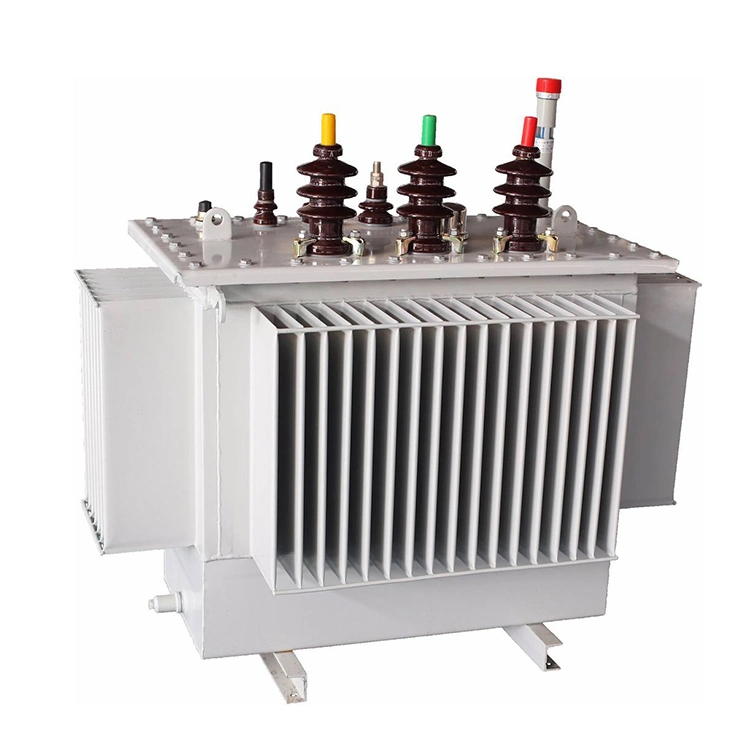

200kva Mis Sarma S13 Seriya Yağlı Transformator

Yağlı Güc Transformatorları: Xüsusiyyətlər, Tətbiqlər və Seçim Mülahizələri

200kva mis sarımlı s13 seriyalı yağlı güc transformatorları müasir elektrik şəbəkələrində geniş istifadə olunur. Yağlı transformatorun əsas funksiyası gərginlik səviyyələrini çevirmək və elektrik enerjisini müxtəlif növ yüklərə səmərəli şəkildə paylamaqdır. Elektromaqnit induksiyası prinsipi ilə işləyən 200kva mis sarımlı s13 seriyalı yağlı transformatorlar tələb olunduqda alternativ cərəyan gərginliyini artıra və ya azalda bilər ki, onları elektrik enerjisi, sənaye obyektləri və kənd təsərrüfatı sistemlərində geniş tətbiqlər üçün uyğun etsin. Onların dizaynı effektiv soyutma, etibarlı izolyasiya və uzun xidmət müddətini özündə birləşdirir və həm qapalı, həm də açıq mühitlərdə işləməyə imkan verir.

Texniki Prinsiplər və Əsas Komponentlər

200kva mis sarımlı s13 seriyalı yağlı transformatorun əsas elementləri maqnit nüvəsi, sarımları və izolyasiya yağıdır. Əsas, ümumiyyətlə burulğan cərəyanı itkilərini azaltmaq və maqnit performansını yaxşılaşdırmaq üçün təşkil edilmiş yüksək keyfiyyətli silikon polad laminasiyalardan hazırlanır. Dizayn tələblərindən asılı olaraq, sarımlar mis keçiricilərdən hazırlana bilər və yüksək gərginlikli və aşağı gərginlikli rulonlarda konfiqurasiya edilə bilər.

Transformator tankı iki vacib funksiyanı yerinə yetirən izolyasiya yağı ilə doldurulur. O, enerjili komponentlər arasında elektrik izolyasiyasını təmin edir, eyni zamanda sarımlardan və nüvədən istiliyi daşıyır. Əməliyyat zamanı yaranan istilik yağ vasitəsilə ötürülür və sonra çən səthindən ətrafdakı havaya yayılır. Bu soyutma prosesi sabit işləmə temperaturunu saxlamağa kömək edir və uzunmüddətli etibarlılığı dəstəkləyir. Korpus toz və yad cisimlərin daxil olmasının qarşısını almaq, müxtəlif mühitlərdə təhlükəsiz işləməyi təmin etmək üçün nəzərdə tutulmuşdur.

Performans Xüsusiyyətləri və Tipik Tətbiqlər

Yağlı transformatorlar geniş güc diapazonunda mövcuddur, o cümlədən 25 kVA-dan 4000 kVA-a qədər. Tipik gərginlik konfiqurasiyalarına 10 kV-də qiymətləndirilən yüksək gərginlikli tərəf və 400 V-də qiymətləndirilən aşağı gərginlikli tərəf daxil ola bilər. Empedans dəyərləri və yük itkiləri transformatorun gücünə və dizayn tələblərinə uyğun olaraq dəyişir.

200kva mis sarımlı s13 seriyalı yağlı transformatorlar həm aşağı temperatur, həm də yüksək temperatur bölgələrini əhatə edən tələbkar ekoloji şəraitdə işləmək üçün hazırlanmışdır. Onların üç fazalı konfiqurasiyası sənaye enerji sistemlərinin tələblərinə cavab verir, güclü elektromaqnit uyğunluğu isə yaxınlıqdakı avadanlıqlara müdaxiləni minimuma endirməyə kömək edir.

Ümumi tətbiqlərə kommunal yarımstansiyalar, zavod paylayıcı şəbəkələr, kənd təsərrüfatı suvarma stansiyaları, ticarət binaları və etibarlı və dayanıqlı enerji təchizatı tələb edən digər obyektlər daxildir.

Texniki Üstünlüklər və Təhlükəsizlik Xüsusiyyətləri

Quru tipli transformatorlarla müqayisədə 200kva mis sarımlı s13 seriyalı yağlı transformatorlar bir sıra fərqli üstünlüklərə malikdir. İzolyasiya edən yağ havadan daha yüksək dielektrik gücü təmin edir, bu da etibarlı izolyasiya performansını qoruyarkən daha kompakt elektrik dizaynına imkan verir. Bundan əlavə, yağ istiliyi daha effektiv udur və ötürür. Bu, istilik gərginliyini azaltmağa və avadanlıqların ömrünü uzatmağa kömək edir.

Nəmdən qorunma başqa bir vacib faydadır. Yağ daxili komponentləri əhatə edir və rütubətə qarşı maneə rolunu oynayır, bu da yağa batırılmış transformatorları xüsusilə yüksək nəmlik səviyyəsi olan ərazilər üçün uyğun edir.

Təhlükəsizlik baxımından transformator çənləri adətən təzyiqi azaltma cihazları ilə təchiz edilir. Daxili nasazlıq təzyiqin təhlükəsiz həddi aşmasına səbəb olarsa, cihaz avadanlığı ciddi zədələrdən qorumaq üçün avtomatik olaraq artıq təzyiqi buraxır. Wenzhou XiFa Electrical Power Equipment Co., Ltd həmçinin xüsusi quraşdırma tələblərinə və ya unikal yük xüsusiyyətlərinə cavab vermək üçün müxtəlif əsas konfiqurasiyaları və sarma materiallarını ehtiva edən fərdi dizaynlar təklif edir.

Seçim və Əməliyyat Mülahizələri

Müvafiq yağa batırılmış transformatorun seçilməsi gözlənilən yükün diqqətlə qiymətləndirilməsi ilə başlayır. Məsələn, böyük mühərrikləri təchiz edən qurğular tez-tez başlanğıc cərəyanları və gələcək genişlənmələri yerləşdirmək üçün əlavə tutum tələb edir. Xüsusilə yağış, toz və ya sərt hava şəraitinə məruz qalan açıq hava qurğuları üçün qapaq dizaynı və mühafizə səviyyəsini seçərkən ətraf mühit şəraiti də nəzərə alınmalıdır.

Etibarlı işləmə üçün müntəzəm texniki qulluq vacibdir. İzolyasiya yağının vəziyyətinə vaxtaşırı nəzarət edilməlidir, o cümlədən rütubətin miqdarı və kimyəvi deqradasiyası yoxlanılmalıdır. Yağın keyfiyyəti məqbul hədlərdən kənara çıxdıqda, yağın dəyişdirilməsi və ya bərpası kimi düzəldici tədbirlər həyata keçirilməlidir.

Uzun müddət saxlama və ya bağlanma üçün transformatoru nəmdən qorumaq üçün lazımi qorunma tədbirləri lazımdır. Hər hansı yoxlama və ya texniki xidmət zamanı avadanlıq enerji təchizatından tam təcrid olunmalı və elektrik təhlükələrinin qarşısını almaq üçün müvafiq təhlükəsizlik prosedurlarına əməl edilməlidir.

Mükəmməl izolyasiya xüsusiyyətləri, səmərəli soyutma performansı və sübut edilmiş etibarlılığı ilə yağlı güc transformatorları bütün dünyada müxtəlif sənaye və infrastruktur layihələri arasında sabit və səmərəli enerji paylanmasının təmin edilməsində mühüm rol oynamağa davam edir.

Texniki Spesifikasiya:
