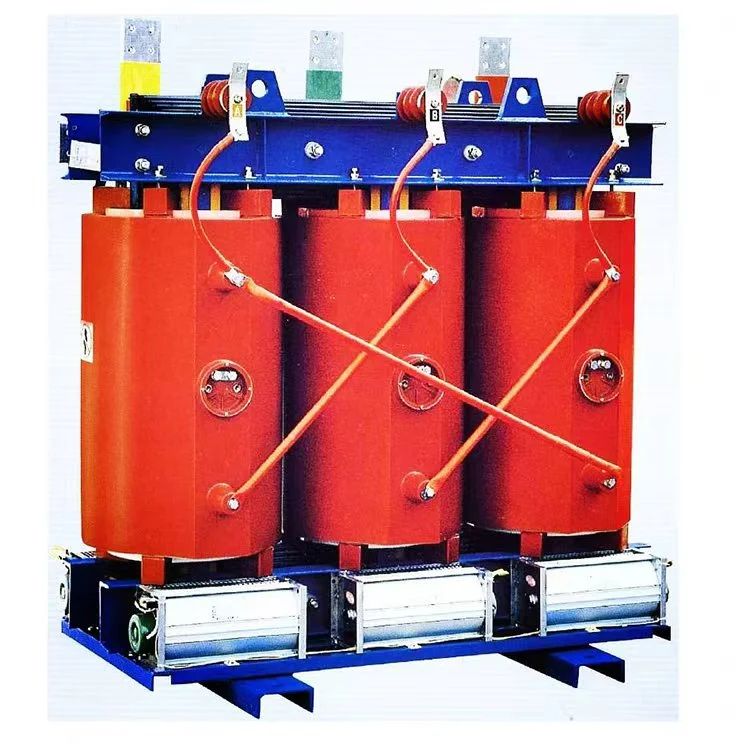

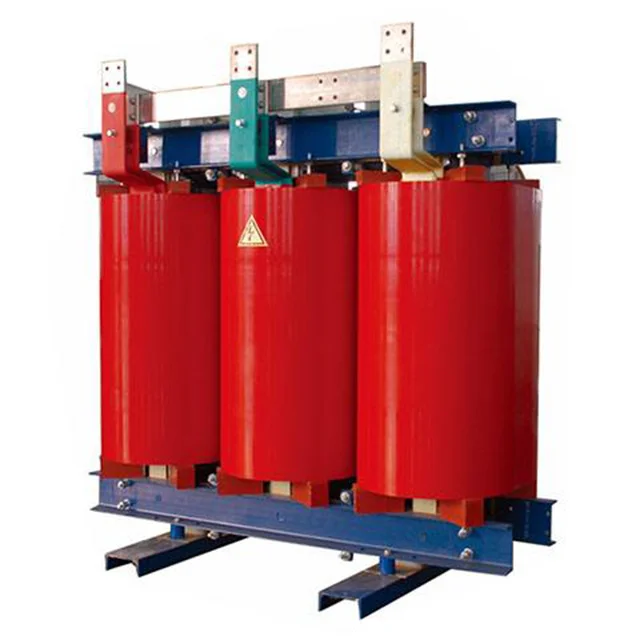

SCB10 3500kVA 11kV 415V Quru Tip Transformator

Wenzhou Xifa Electrical Equipment Co., Ltd., yağa batırılmış və quru tipli transformatorların peşəkar istehsalçısı olaraq, satınalma, istehsal və son məhsul yoxlamasını əhatə edən ciddi istehsal prosesi qurmuşdur. Fabrikimizdə zavod qəbulu sınağı nümunə götürmə proseduru deyil, hər bir transformator üçün məcburi 100% tam yoxlamadır. Sınaqlar ən son yerli və beynəlxalq standartlara uyğun olaraq, kalibrlənmiş yüksək dəqiqlikli sınaq avadanlığından istifadə etməklə aparılır. Gərginlik nisbəti, empedans, itkilər və izolyasiya gücü kimi transformatorun əsas elektrik parametrləri maddə ilə yoxlanılır. Yalnız bütün test tapşırıqlarını istisnasız keçən məhsullara icazə verilir. Bu ciddi sınaq sistemi "təslim etdiyimiz hər bir transformator etibarlıdır" vədi üçün texniki zəmanətimizdir.

SCB10 3500kVA 11kV 415V quru tip transformatorun istehsal prosesi

I.Core Manufacturing

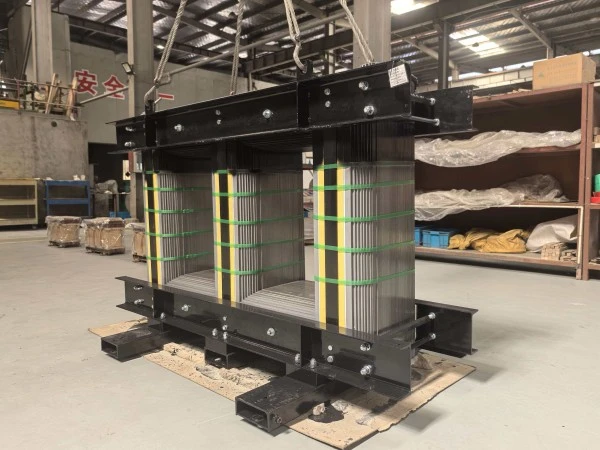

Nüvə elektromaqnit induksiyası üçün mərkəzi yoldur və onun istehsal dəqiqliyi transformatorun işinə birbaşa təsir göstərir.

1.Kəsmə və Bölmə: Yüksək keyfiyyətli silikon polad zolaq uzununa və eninə şəkildə tələb olunan en və uzunluqda təbəqələrə kəsilir. Yaxşı maqnit keçiriciliyini saxlamaq üçün kəsilmiş kənarlar minimal çapıqlara və yüksək ölçülü dəqiqliyə malik olmalıdır.

2. Zərbə və Yığma: Kəsilmiş silikon polad təbəqələr deşilir (məsələn, deşiklər üçün) və sonra tam, çox addımlı əsas ayaq yaratmaq üçün rəsmə uyğun olaraq qat-qat yığılır.

3.İzolyasiya Sızdırmazlığı: Üstləşdirildikdən sonra izolyasiya və pasdan qorunmaq üçün epoksi qatranı nüvənin ucuna və səthinə fırça ilə sürtülür və ya möhürlənir.

II. Bobin istehsalı

Bu, SCB10 3500kVA 11kV 415V quru tipli transformatorun ən mürəkkəb və kritik hissəsidir.

 istehsal. Məqsəd gərginlik və cərəyan daşıyan sarımlar yaratmaq və onları epoksi qatranı ilə möhkəm, izolyasiya edilmiş bir quruluşa möhürləməkdir.

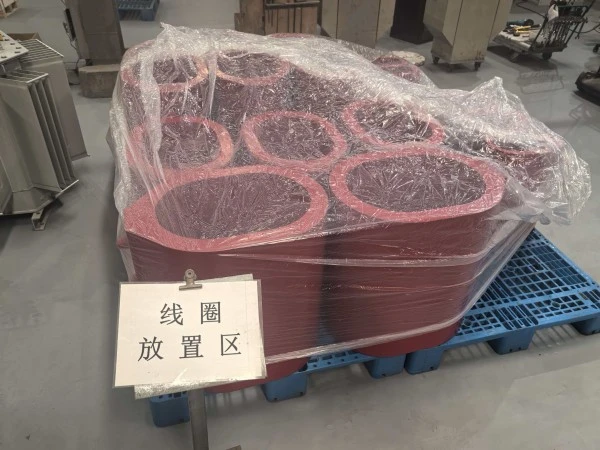

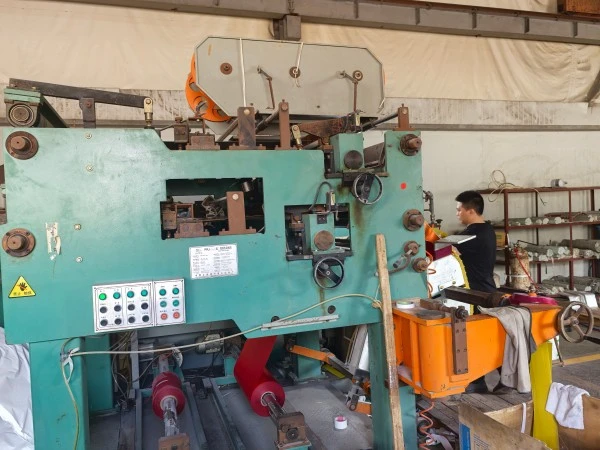

1.Bobin Sarğı: Xüsusi sarma maşınında mis folqa və ya mis məftil yüksək gərginlikli (HV) və aşağı gərginlikli (LV) sarğılar yaratmaq üçün mandrelə sarılır. Sarma zamanı interlayer izolyasiyası, son izolyasiya və aparıcılar dəqiq şəkildə yerləşdirilir.

2.Öncə qurutma və qəlibləmə: Yara sarğısı təmizlənir və tökmə qəlibinə yerləşdirilir. Sonra montaj əvvəlcədən qurudulmaq üçün sobaya göndərilir. Bu addım həlledicidir; rütubət rulondan tamamilə təmizlənməlidir, çünki qalıq nəmlik tökmədən sonra hava ciblərinə səbəb olar və izolyasiya performansını ciddi şəkildə pozar.

3.Vakuum tökmə: Bu, məhsulun ömrünü təyin edən  əsas prosesdir. Kalıbının içindəki qurudulmuş rulon vakuum tökmə çəninə yerləşdirilir, burada yüksək vakuum təzyiqi 100 Pa-dan aşağı düşə bilər. Eyni zamanda, epoksi qatranı, sertleştirici və doldurucunun (məsələn, silisium tozu) dəqiq bir qarışığı qarışdırılır və qazdan təmizlənir. Vakuum altında qarışıq qəlibə tökülür, onun bütün rulon boşluqlarına nüfuz etməsi və son məhsulun qabarcıqların olmaması təmin edilir.

4.Yüksək Temperaturda Qurutma: Töküldükdən sonra qəlib yüksək temperaturda bərkitmə üçün bərkidici sobaya yerləşdirilir. Çox mərhələli temperatur rampası (məsələn, addımlarla 75°C-dən 135°C-ə qədər) adətən istifadə olunur. Bu, epoksi qatranının tam kimyəvi reaksiyaya girməsinə imkan verir, əla izolyasiya xüsusiyyətlərinə malik sərt, istiliyədavamlı, bərk kütlə əmələ gətirir.

5.Sökülmə və Bitirmə: Quruduqdan sonra qəlib çıxarılır. Hamar bir bitirmə və dəqiq ölçülər əldə etmək üçün rulonun səthi üyüdülür, kəsilir və yivlənir, növbəti mərhələyə hazırdır.

Məhsul Parametrləri:

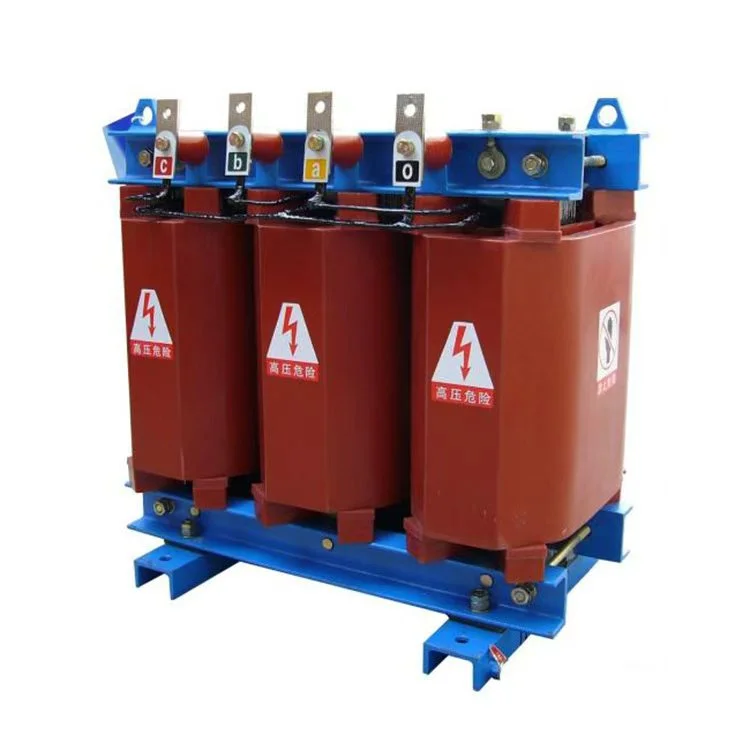

ad	SCB10 3500kVA 11kV 415V quru tip transformator
Nominal tutum	3500kva
İlkin gərginlik	11KV
İkinci dərəcəli gərginlik	415V
İzolyasiya materialı	Tökmə qatran
Vektor qrupu	Dyn11 Yyn0
Yük itkisi yoxdur (P0)	Müştərinin tələbinə əsasən
Yük itkisi (Pk) @ 120°C	Müştərinin tələbinə əsasən
Empedans Gərginliyi (Uk)	8%
İzolyasiya sinfi	SINIF F və ya H
Soyutma üsulu	ONAF ONAF
Qismən boşalma	10 ədəddən azdır

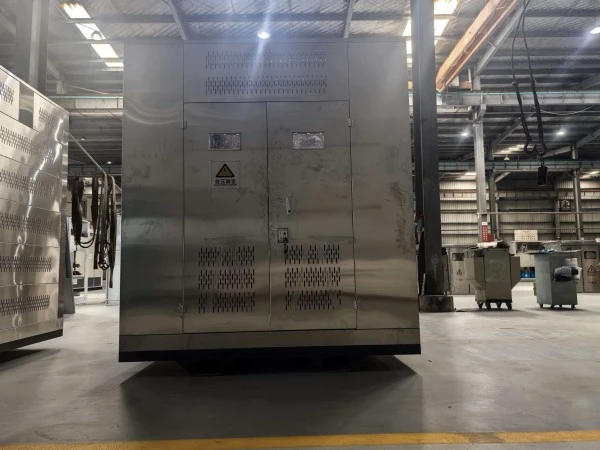

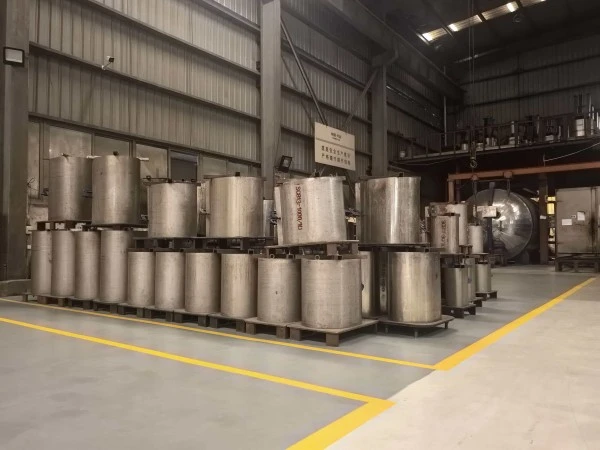

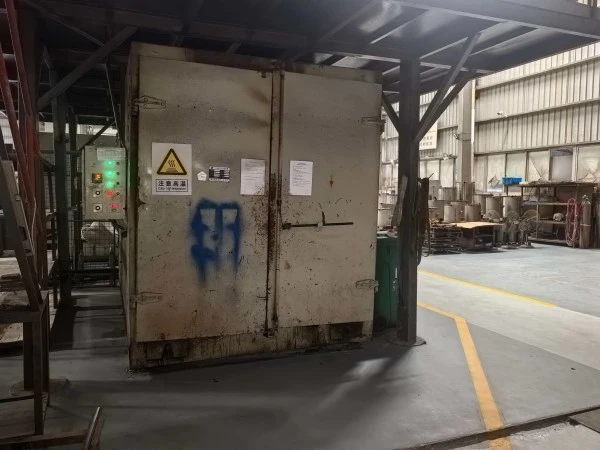

İstehsal Avadanlıqları

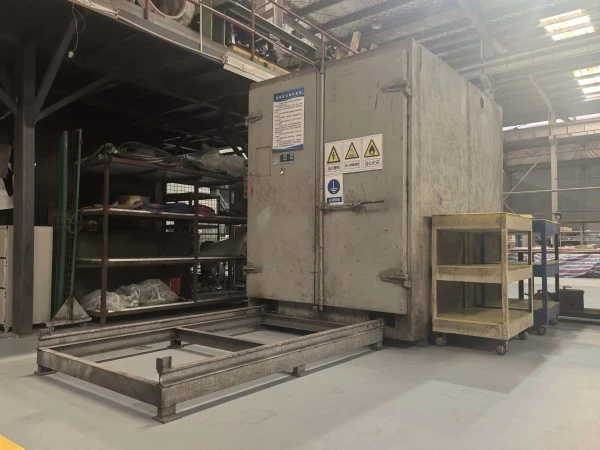

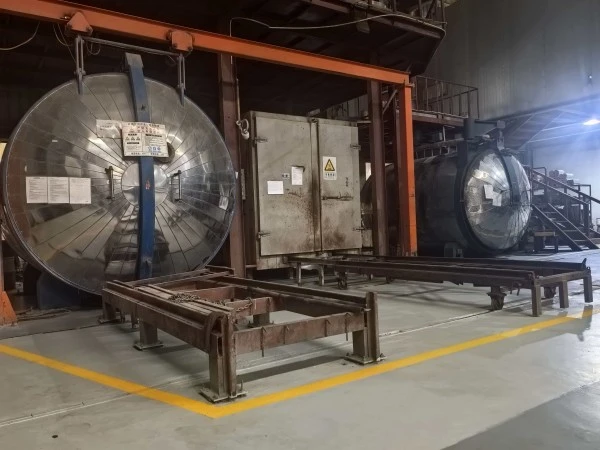

Yarımfabrikat

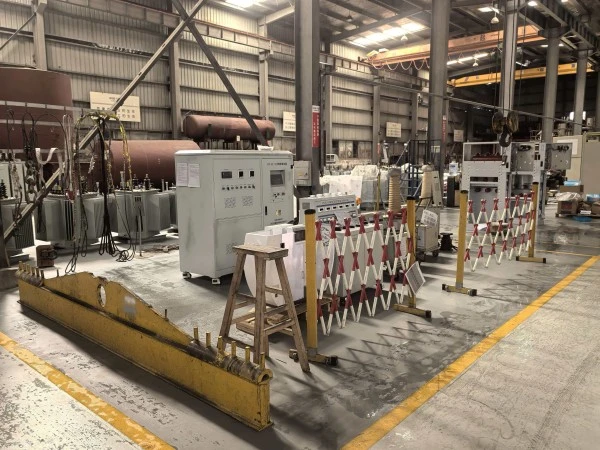

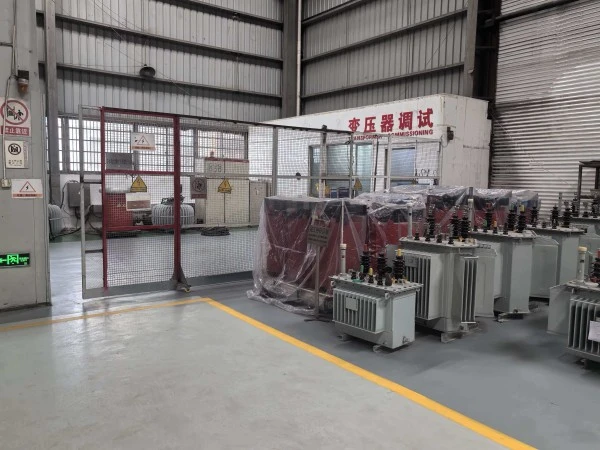

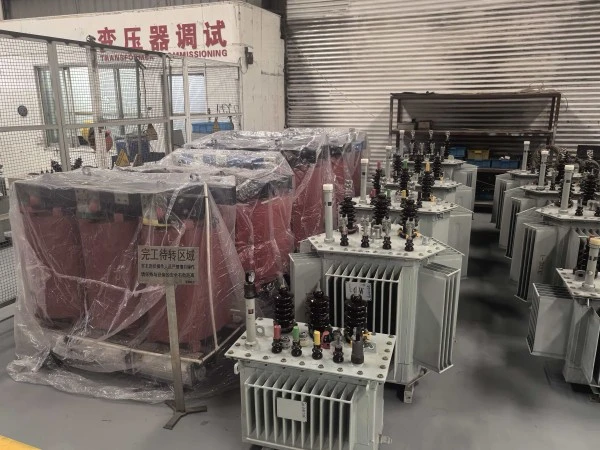

Test Mərkəzi

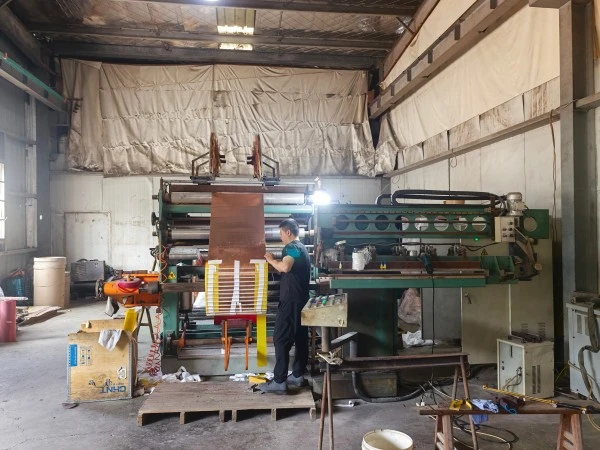

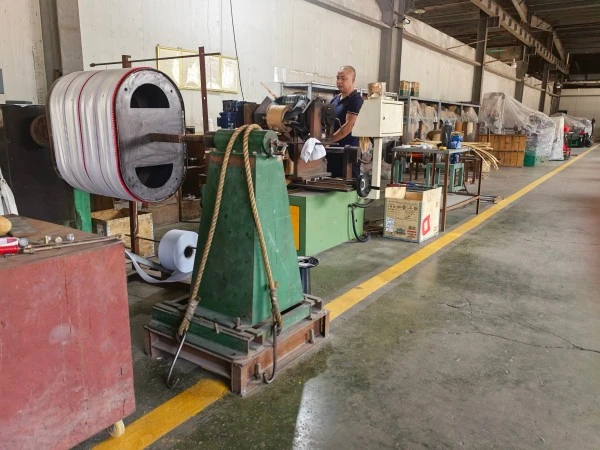

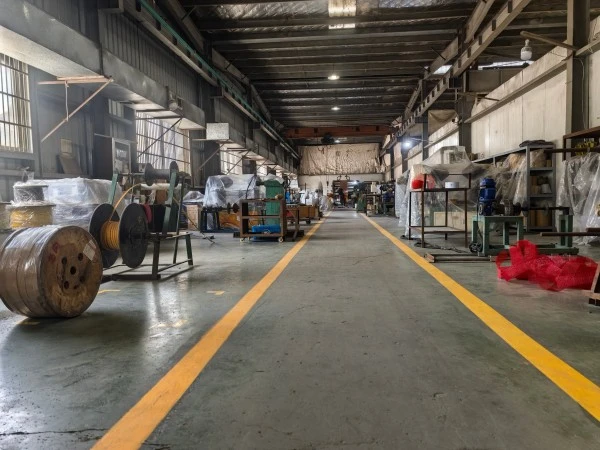

Sarma emalatxanası
