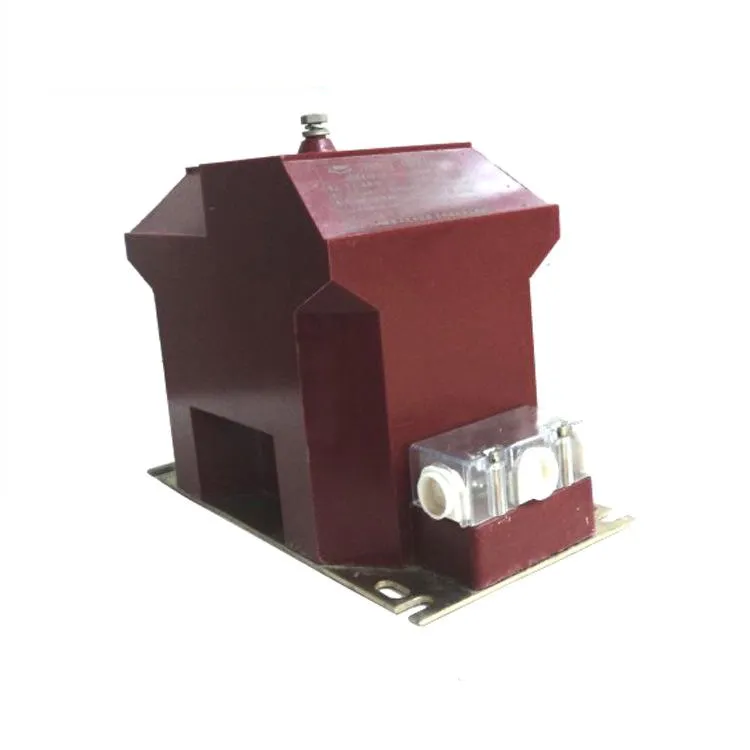

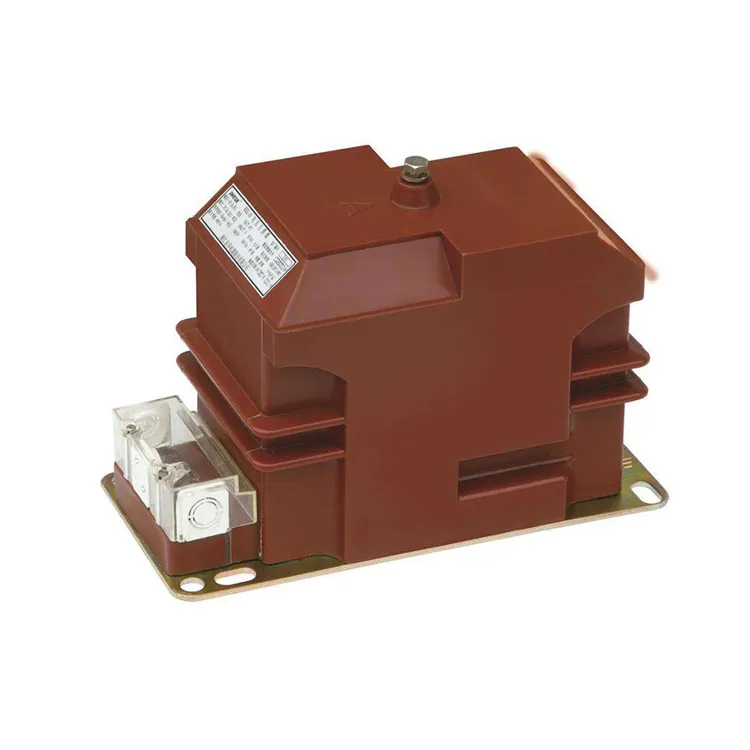

Kommutasiya qurğusunda orta gərginlikli rezin tökmə potensial transformatoru

Funksiyası güc paylayıcı transformator kimi oxşar olan orta gərginlikli qatran tökmə potensial transformatoru gərginliyi çevirmək üçün nəzərdə tutulmuşdur. Bununla belə, güc transformatorları gərginliyi ilk növbədə elektrik enerjisinin səmərəli ötürülməsini və paylanmasını təmin etmək üçün tənzimləyir, adətən kVA və ya MVA ilə qiymətləndirilən tutumlarla, potensial transformatorlar isə ölçmə və qoruma rolunu oynayır. orta gərginlikli qatran tökmə potensial transformatorunun əsas funksiyası ölçmə alətlərinə və qoruyucu relelərə işləmə gücünü təmin etmək, xətt gərginliyinin, gücün və enerji istehlakının dəqiq monitorinqini təmin etməkdir. Potensial transformatorlar həmçinin nasazlıq şəraitində ötürmə xətləri, mühərriklər və güc transformatorları kimi yüksək dəyərli aktivləri qorumaq üçün mühafizə sxemləri üçün kritik giriş təmin edir. Bu funksiyalara görə,potensial transformatorlarnisbətən kiçik tutumlarla, adətən bir neçə VA-dan bir neçə onlarla VA-ya qədər və nadir hallarda 1000 VA-dan çox olan tutumlarla dizayn edilir.

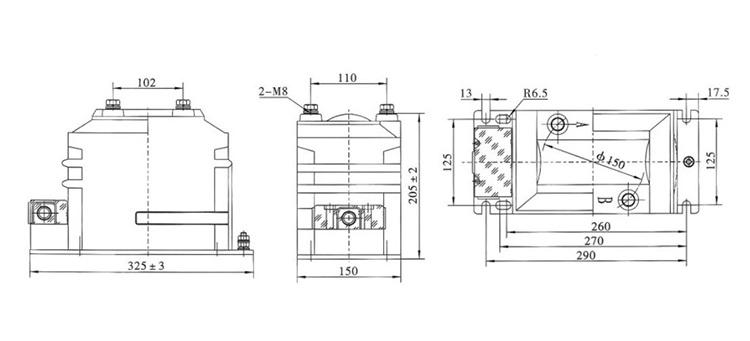

Texniki Spesifikasiya:

Məhsul haqqında tez-tez verilən suallar:

S: Orta gərginlikli rezin tökmə potensial transformatorunun keçid qurğusunda funksiyası nədir?

A: Potensial transformator ilkin sistem gərginliyini ölçmə vasitələrinə, enerji sayğaclarına və qoruyucu relelərə təhlükəsiz şəkildə verilə bilən standartlaşdırılmış aşağı dəyərə endirmək üçün istifadə olunur. Orta gərginlikli keçid qurğularında rezin tökmə potensial transformatorları həm dəqiqliyi, həm də operatorun təhlükəsizliyini təmin etmək üçün ilkin gərginlik sistemi və ikincil gərginlik idarəetmə sxemləri arasında qalvanik izolyasiyanı təmin edir.

S: Niyə orta gərginlikli potensial transformatorlar üçün qatran tökmə texnologiyasına üstünlük verilir?

A: Qatran tökmə PT-lər epoksi qatranını izolyasiya edən və əhatə edən material kimi istifadə edirlər. Bu texnologiya elektrik izolyasiyası, yüksək mexaniki möhkəmlik, nəmə və toza qarşı müqavimət və qismən boşalmaya qarşı güclü qorunma üzrə əla performans təmin edir. Nəticədə, qatran tökmə potensial transformatorlar, kompakt dizayn və uzun ömür miqyasında etibarlılığın vacib olduğu qapalı keçid qurğuları üçün xüsusilə uyğundur.

S: Orta gərginlikli qatran tökmə PT-lər üçün tipik gərginlik dərəcələri hansılardır?

Cavab: Orta gərginlikli qatran tökmə potensial transformatorları ümumiyyətlə 3,6 kV-dan 36 kV-a qədər olan sistemlər üçün nəzərdə tutulub ki, bu da keçid qurğusunun dizaynından asılıdır. İkincil çıxış gərginliyi adətən 100 V və ya 110 V-də standartlaşdırılır, bu, fazadan fazaya və ya IEC standartlarına uyğun olaraq fazadan neytrala qədər olan gərginlik səviyyəsi olan 100/√3 V və ya 110/√3 V səviyyəsindədir.
