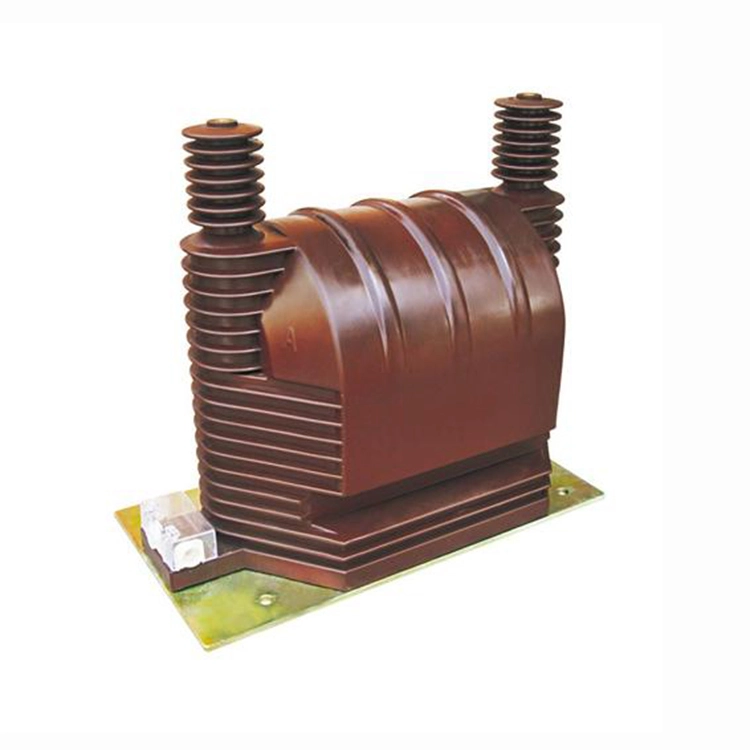

33kv Yüksək Gərginlikli Bir Fazalı Potensial Transformator

Məhsul Xüsusiyyətləri:

1. Struktur olaraq, 33kv yüksək gərginlikli bir fazalı potensial transformator kiçik tutumlu və yüksək nisbətli pilləli güc transformatoru kimi qəbul edilə bilər. Bununla belə, güc transformatorundan fərqli olaraq,  apotensial transformatoryük təchizatı üçün enerji ötürmür. Əvəzində ölçmə və mühafizədə mühüm rol oynayır.

2. İkinci dövrə gərginlik sarğıları son dərəcə yüksək və mahiyyətcə sabit müqavimət göstərən ölçü alətlərinə, qoruyucu relelərə və avtomatik qurğulara qoşulur. Nəticədə, güc transformatorunun yüksüz vəziyyətinə bənzər ikincil cərəyan minimaldır. 33 kv yüksək gərginlikli bir fazalı potensial transformatorun enerji istehlakı son dərəcə aşağıdır və ikincil gərginlik sabit birincil gərginliklə müəyyən edilən induksiya edilmiş EMF-yə praktiki olaraq bərabər olaraq qalır. Gərginliyin ölçülməsi üçün tələb olunan dəqiqlik səviyyəsini təmin edir.

3. Potensial transformatorların ikincil sarğı heç vaxt qısaqapanmamalıdır. Normal iş şəraitində, 33kv yüksək gərginlikli bir fazalı potensial transformatorun yükü yüksək empedanslı bir cihazdır, lakin qısa bir dövrə baş verərsə, yeganə məhdudlaşdırıcı amil sarımın empedansıdır. Bu, həddindən artıq yüksək qısaqapanma cərəyanına səbəb ola bilər ki, bu da sayğacın səhv oxunmasına, yalançı rele əməliyyatlarına və ya hətta güc transformatorunun daimi zədələnməsinə səbəb ola bilər.

4. Həm ikincil sarımın, həm də sıfır ardıcıl sarımının terminalı torpaqlanmalıdır. Torpaqlama olmadıqda, əsas sistemdəki nasazlıq bu sarımlarda təhlükəli yüksək gərginliyə səbəb ola bilər ki, bu da qoşulmuş alətlər, rölelər və personalın təhlükəsizliyi üçün ciddi risklər yaradır.

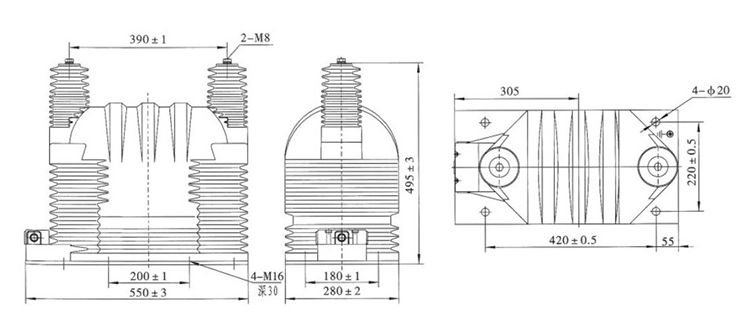

Texniki Spesifikasiya:

Məhsul haqqında tez-tez verilən suallar:

S: 33kv yüksək gərginlikli bir fazalı potensial transformatorun nominal yükü nədir?

A: Tətbiqdən asılı olaraq nominal yük ümumiyyətlə 25 VA ilə 200 VA arasında dəyişir. Transformatoru həddindən artıq yükləmədən ölçmə alətləri və qoruyucu relelər üçün sabit dəqiqliyi təmin edir.

S: 33kv yüksək gərginlikli birfazalı potensial transformator necə torpaqlanır?

A: İstinad potensialını saxlamaq və təhlükəsizliyi təmin etmək üçün ikincil sarğı adətən bir nöqtədə torpaqlanır. üzən gərginliklərin qarşısını almağa və izolyasiyanın pozulması riskini azaltmağa kömək edir.

S: Bir fazalı PT üç fazalı ölçmə üçün qoşula bilərmi?

A: Əlbəttə. Üç fazalı sistem üçün üç tək fazalı PT ulduz və ya açıq üçbucaq tənzimləməsində birləşdirilə bilər ki, bu da tam fazadan fazaya və fazadan yerə gərginliklərə nəzarət etmək lazım olub-olmamasından asılıdır.
