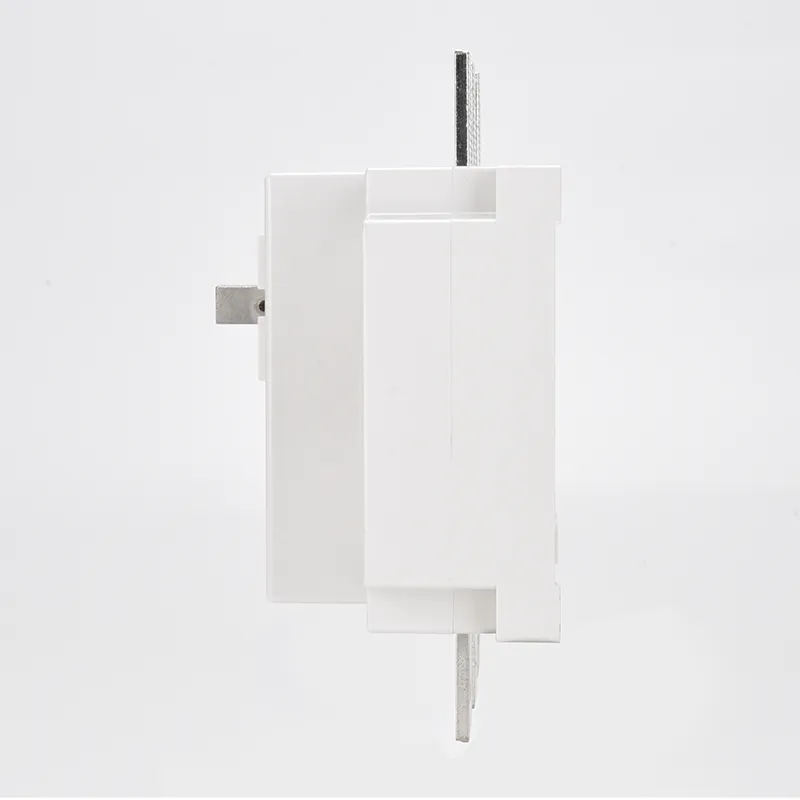

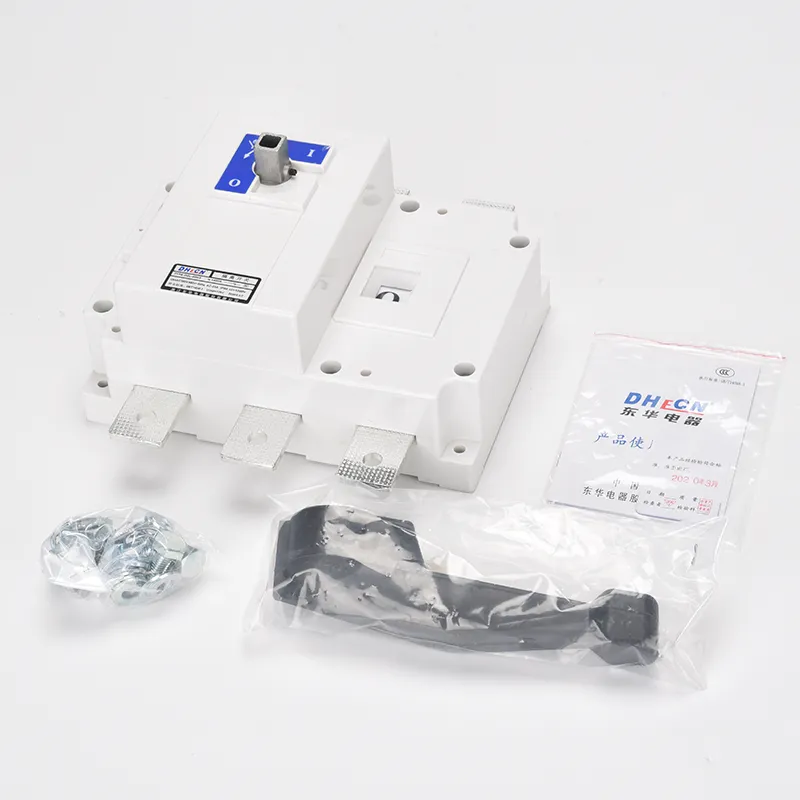

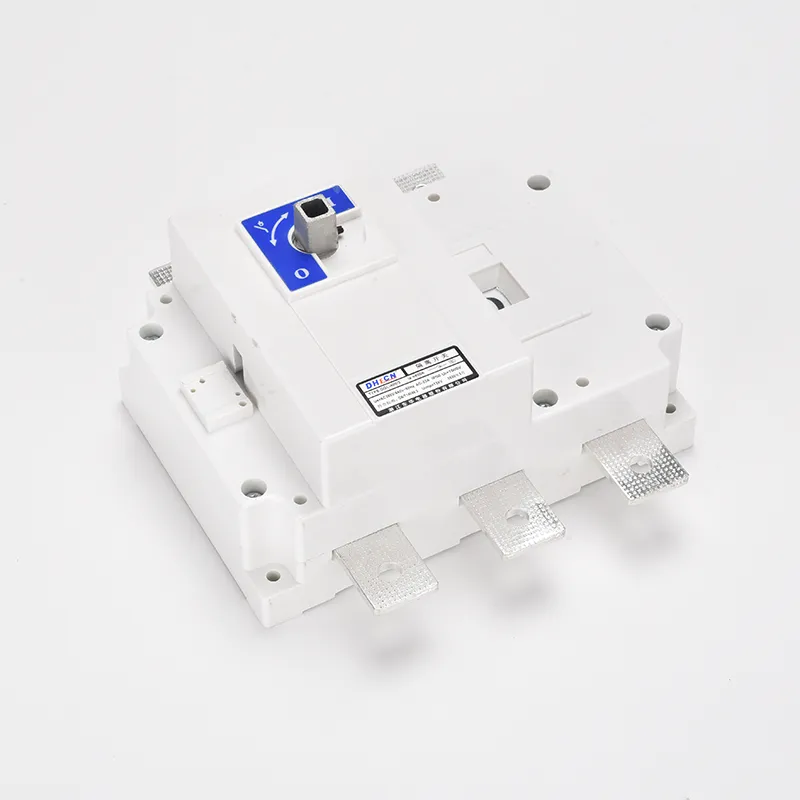

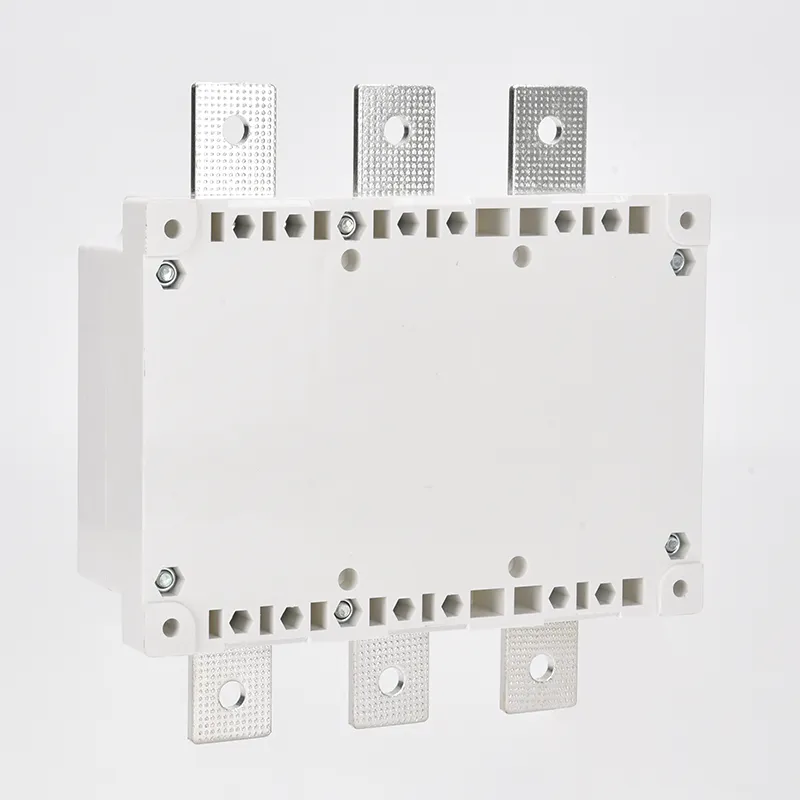

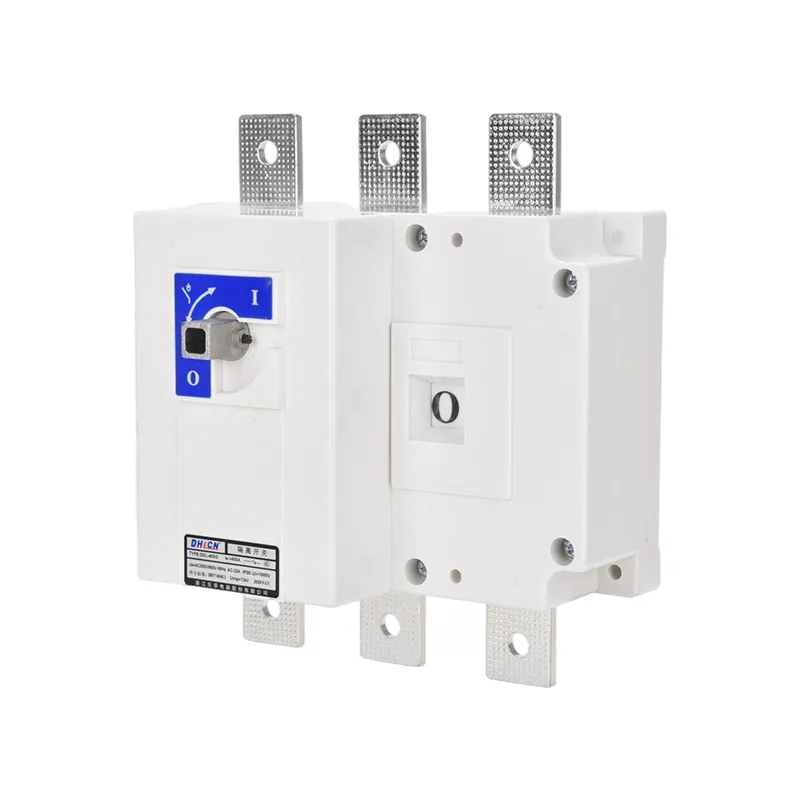

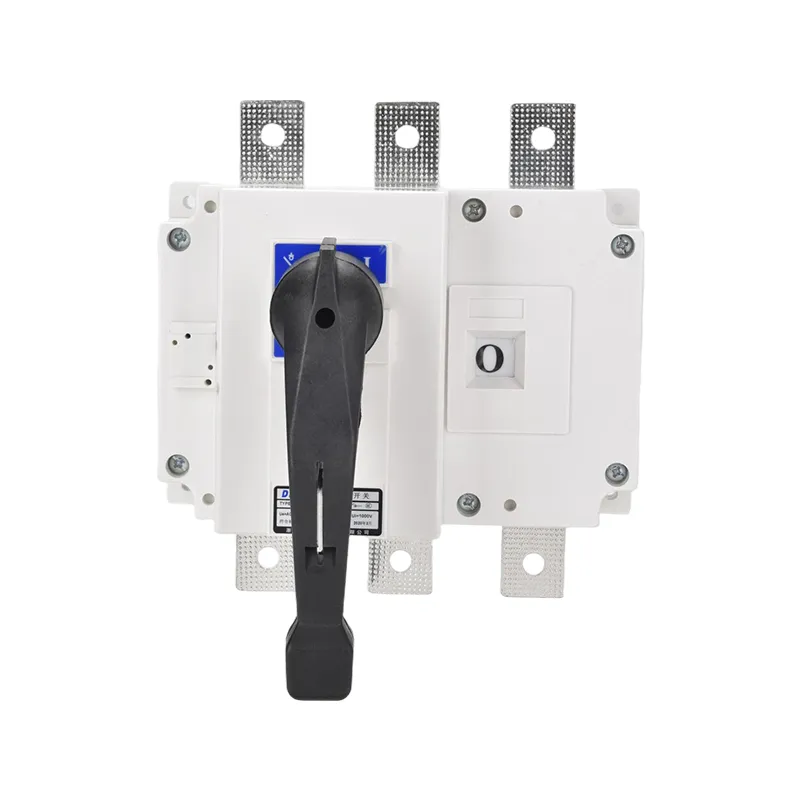

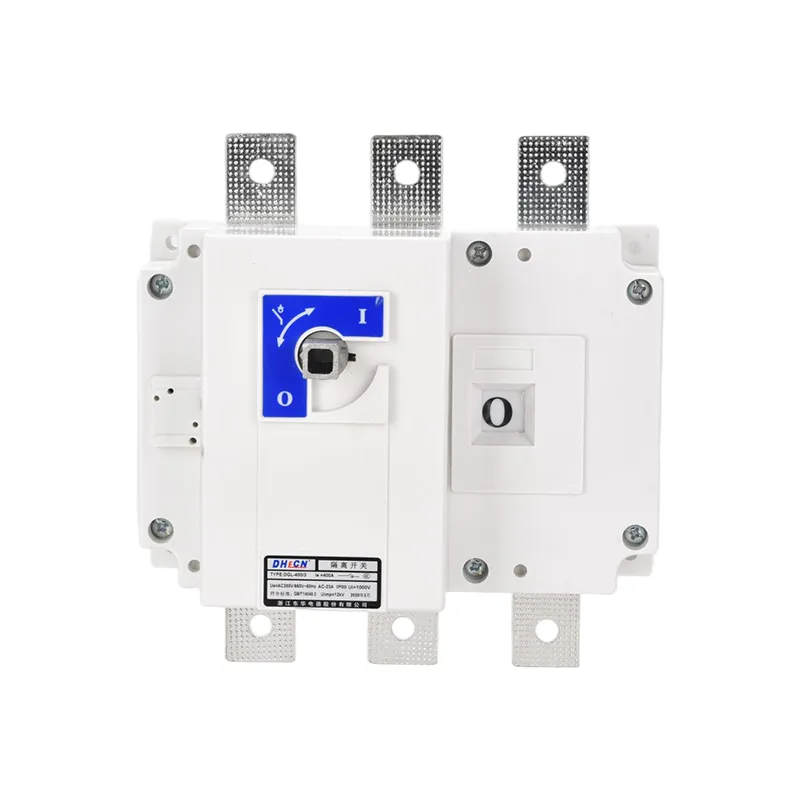

100 Amp 3 Fazalı İzolyator Açar 100a

100 amperlik 3 fazalı izolyator açarı 100a üç fazalı AC sistemləri üçün nəzərdə tutulmuş keçid cihazıdır. O, ilk növbədə dövrə izolyasiyası və yüksüz şəraitdə dövrələrin qurulması və ya kəsilməsi üçün istifadə olunur.

Əsas funksiyalar

1.Dövrə İzolyasiyası: Təhlükəsiz təmiri təmin etmək üçün heç bir yük şəraitində dövrələri təhlükəsiz şəkildə birləşdirir və ya ayırır.

2.Operational Adjustment: Avadanlığın iş vəziyyətini dəyişdirmək üçün elektrik açarları ilə koordinasiyada işləyir.

3.Yükləmə əməliyyatları: Boşalmış xətlərin və ya boşaldılmış transformatorların xidmətə daxil olan və çıxmasını təmin edir.

4.Görünən Qırılma Nöqtəsi: Təftiş və texniki xidməti sadə etmək üçün aydın bir kəsilmə nöqtəsi təmin edir.

Texniki Xüsusiyyətlər

1.Optimallaşdırılmış Struktur: 100 amperlik 3 fazalı izolyator açarı 100a tək işləmə mexanizmini qəbul edir. Tağlı hərəkət edən kontaktlar və sabit kontaktlar hər üç fazanın eyni vaxtda keçidini təmin etmək üçün birlikdə işləyir. Bu, təmasda səyahət sapmasını azaldır və etibarlılığı artırır.

2. Quraşdırma və Baxım Asanlığı: 100 amperlik 3 fazalı izolyator açarının 100a kompakt dizaynı rahat quraşdırmaya imkan verir və texniki xidmət xərclərini aşağı səviyyədə saxlayır.

Məhsul Parametri:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik gücü (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
İş cərəyanı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor Gücü (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yaratma və sındırma qabiliyyəti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Pik Dəyəri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mexanik Ömrü (dəfə)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik ömrü (dəfə)
Ue=660V Nominal Cərəyan le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Çəki (kq)
3 dirək	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 dirək	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
İşləmə anı (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Növ	Çərçivə Ölçüsü və Quraşdırma Ölçüsü
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Növ	Ölçü
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Növ	Çərçivə Ölçüsü və Quraşdırma Ölçüsü
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Məhsul haqqında tez-tez verilən suallar:

S: 100 amperlik 3 fazalı izolyator açarı 100a yük altında işlədilə bilərmi?
A: Xeyr. 100 amperlik 3 fazalı izolyator açarı 100a yüksüz şəraitdə istifadə üçün nəzərdə tutulub. Normal iş cərəyanı daşıyan dövrələri düzəltmək və ya qırmaq üçün istifadə edilməməlidir. Yükün dəyişdirilməsi üçün bir elektrik açarı və ya yük kəsicisi istifadə edilməlidir.
S: 100 amperlik 3 fazalı izolyator açarı 100a-da hansı materiallardan istifadə olunur?
A: Yüksək keyfiyyətli 100 amperlik 3 fazalı izolyator açarları ümumiyyətlə alov gecikdirən və ya gücləndirilmiş termoplastik/metal korpuslar, aşağı müqavimət və dayanıqlıq üçün mis və ya gümüş örtüklü mis kontaktlar və möhkəm polad və ya ərintisi işləmə mexanizmlərinə malikdir. Bunlar uzun xidmət müddətini və etibarlı işləməsini təmin edir.
S: 100 amperlik 3 fazalı izolyator açarı 100a 100 amperlik 3 fazalı elektrik açarından nə ilə fərqlənir?
A: 100 amperlik 3 fazalı elektrik açarı yük və nasazlıq cərəyanlarını kəsə bilər, halbuki 100 amperlik 3 fazalı izolyator açarı yalnız yüksüz şəraitdə əlaqənin kəsilməsini təmin edir. 100 amperlik 3 fazanın rolu təhlükəsizlik üçün görünən, etibarlı ayırma təmin etməkdir, qoruyucu funksiyalar qoruyucular və ya açarlarla qalır.
