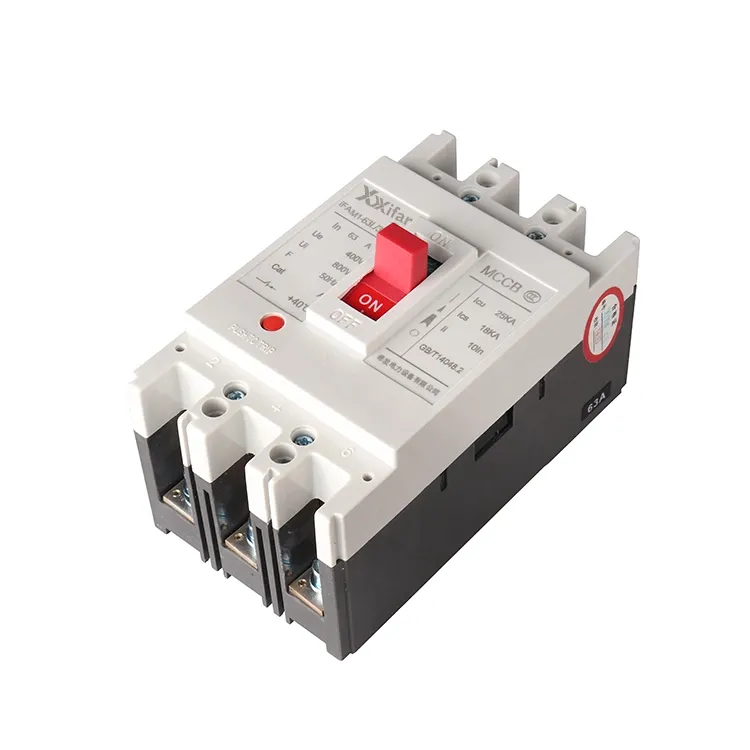

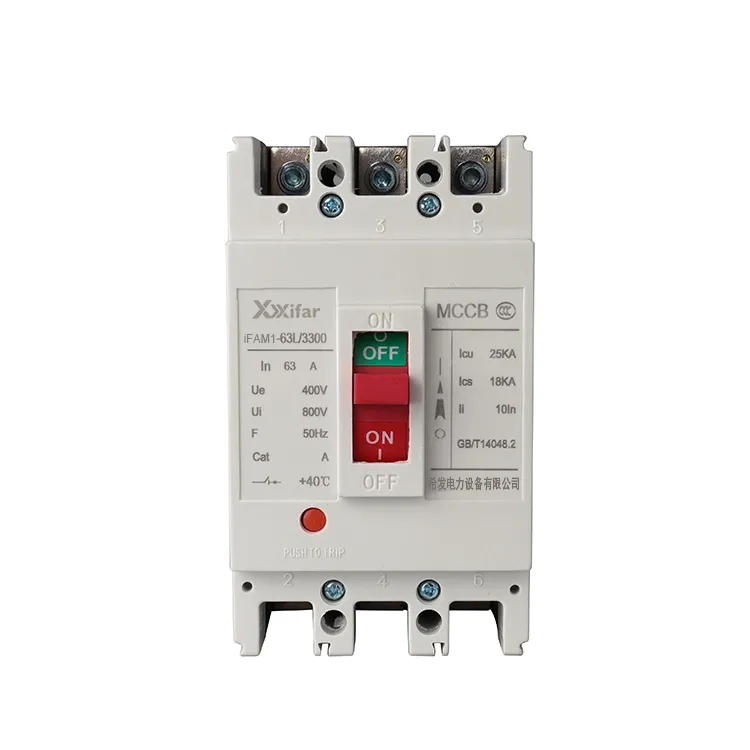

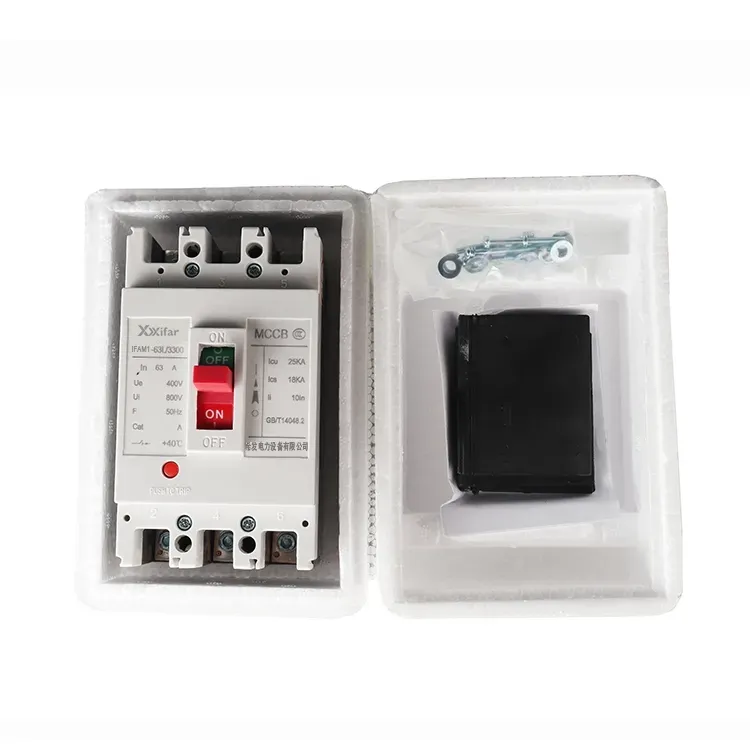

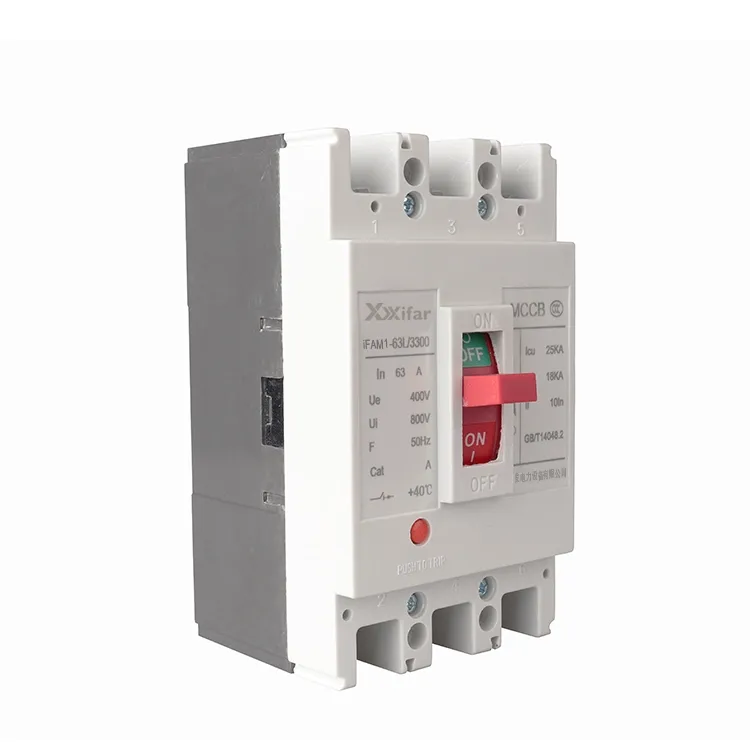

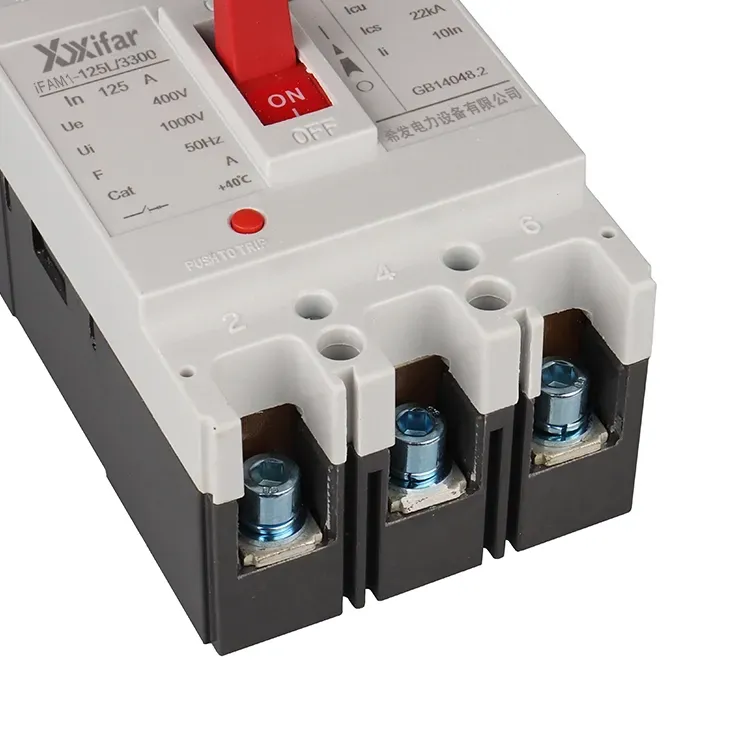

63a 3p qəliblənmiş qutu dövrə açarı

63a 3p qəliblənmiş qutu elektrik açarlarının iş prinsipləri

(1) Cari algılama və kəsilmə

63a 3p qəliblənmiş qutu açarının içərisində sensor element dövrədən keçən cərəyana nəzarət edir. Cari əvvəlcədən təyin edilmiş səviyyədən yuxarı qalxdıqda, açma mexanizmini işə salan bir maqnit qüvvəsi yaradır. Elektromaqnit təsir prinsipinə əsaslanaraq kontaktların tez açılmasına və dövrənin pozulmasına səbəb olur.

(2) İstilik qorunması

Həddindən artıq yükləmə şəraitində, 63a 3p qəliblənmiş qutunun elektrik açarının istilik elementi qızdırılır. Bimetal zolaq temperatur artdıqca əyilir, bu da öz növbəsində açma mexanizmini buraxır və əsas dövrəni ayırır. Bu, həddindən artıq istiləşmənin qarşısını alır və uzun müddət davam edən həddindən artıq cərəyanın səbəb olduğu yanğın riskini azaldır.

(3) Aşağı gərginlik və şunt açma

Təchizat gərginliyi müəyyən bir səviyyədən aşağı düşdükdə, aşağı gərginlikli buraxılışdakı armatur düşür, açma mexanizmini işə salır və dövrəni açır. Bundan əlavə, manevr açma qurğusuna enerji verildikdə, onun armaturu dartılır və eyni zamanda əsas dövrəni ayıraraq eyni açma mexanizmini işə salır.

63a 3p qəliblənmiş qutu elektrik açarlarının əsas funksiyaları

(1) Qısa qapanmadan qorunma

Qısa qapanma halında, cərəyan çox yüksək bir dəyərə kəskin şəkildə yüksəlir. 63a 3p qəliblənmiş qutu açarı demək olar ki, dərhal cavab verir, bu da avadanlığı ağır elektrik gərginliyindən qorumaq üçün dövrəni açır.

(2) Aşırı yükdən qorunma

Əgər yük cərəyanı müəyyən müddət ərzində nominal dəyəri keçərsə, 63a 3p qəliblənmiş qutunun elektrik açarı avtomatik olaraq işə düşəcək. Bu, həddindən artıq istiləşmənin və naqillərin və qoşulmuş avadanlıqların zədələnməsinin qarşısını alır.

(3) Avtomatik ayırma

Hər hansı bir nasazlıq baş verdikdə, 63a 3p qəliblənmiş qutu elektrik açarı əl müdaxiləsi olmadan enerji təchizatını kəsə bilər. Bundan əlavə, funksiya elektrik sistemində həm avadanlıqların, həm də personalın qorunmasında mühüm rol oynayır.

63a 3p qəliblənmiş qutu elektrik açarı Parametr:

63a 3p qəliblənmiş qutu elektrik açarı ilə miniatür elektrik açarları arasındakı fərq

1. Qısaqapanmanı kəsmə qabiliyyəti:

Arızanın kəsilməsi qabiliyyətində aydın fərq var. 63a 3p qəliblənmiş qutu açarları adətən 400V-də təxminən 36kA-dan 120kA-a qədər son kəsmə qabiliyyəti təklif edir, halbuki 63a 3p miniatür açarları adətən 6kA ilə 10kA diapazonunda qiymətləndirilir.

2. Qoruma xüsusiyyətlərinin tənzimlənməsi:

63a 3p MCCB ilə həddindən artıq yükləmə və qısaqapanmadan qorunma müstəqil olaraq təyin edilə bilər və səfər dəyərləri əl ilə tənzimlənə bilər. Elektron səfər qurğuları hətta çoxmərhələli qoruma təmin edə bilər. Bunun əksinə olaraq, 63a 3p MCB sabit qorunma xüsusiyyətlərinə malikdir və onlar tənzimlənməsi mümkün olmayan standart B, C və ya D əyriləri ilə birləşmiş termal maqnit mexanizmindən istifadə edir.

3. Quraşdırma və mexaniki möhkəmlik:

63a 3p qəliblənmiş qutu elektrik açarları daha etibarlı əlaqəni təmin etmək üçün ümumiyyətlə boltlar istifadə edərək quraşdırılır. Bu, onları daha yüksək cari tətbiqlər və vibrasiyalı mühitlər üçün uyğun edir. 63a 3p MCB-lər isə standart 35 mm-lik DIN relslərində tez quraşdırma üçün nəzərdə tutulmuşdur ki, bu da rahatdır, lakin daha az mexaniki möhkəmlik təklif edir.

4. Tipik tətbiqlər:

63a 3p MCCB-lər sənaye enerji paylama sistemlərində, mühərrikin qorunmasında və ikinci və ya üçüncü səviyyələrdə qidalandırıcı sxemlərdə geniş istifadə olunur. Bununla belə, 63A 3P MCB-lər əsasən yaşayış və ya kommersiya qurğularında işıqlandırma və rozetkalar kimi son paylama sxemləri üçün nəzərdə tutulub.
