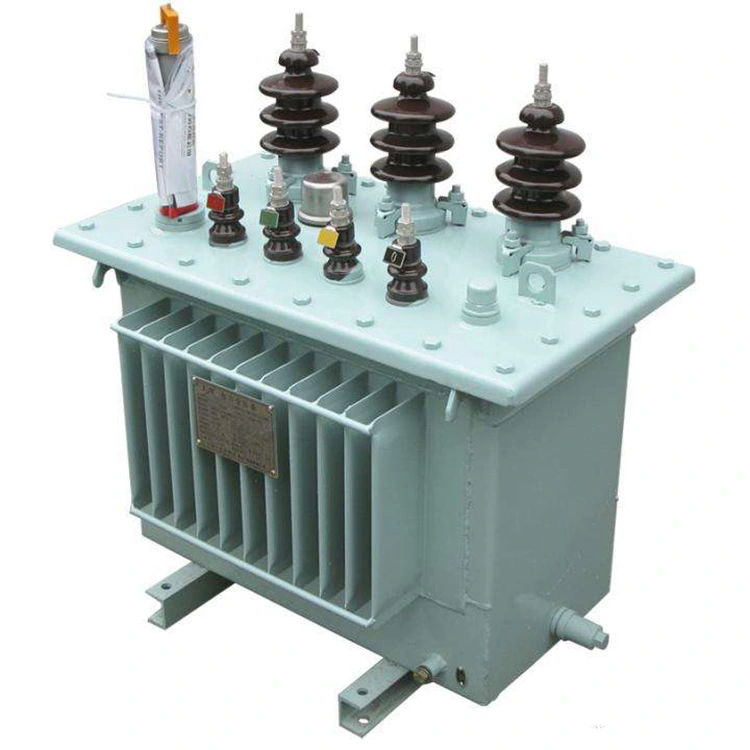

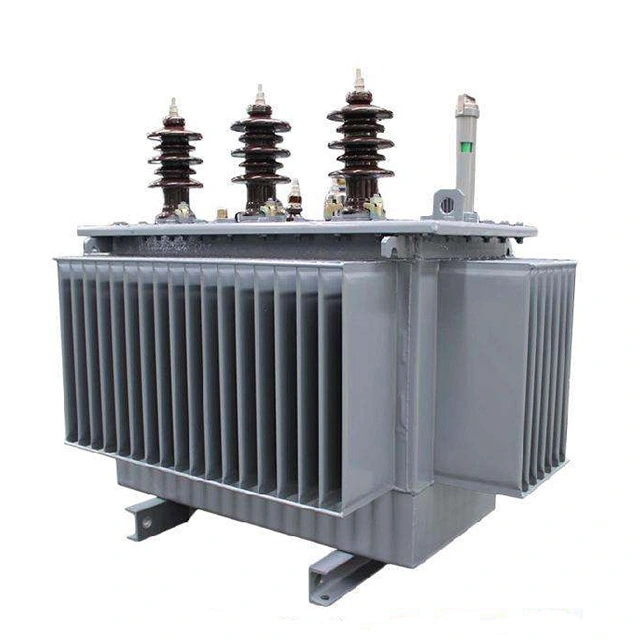

50 Kva Dirəkli Elektrik Transformatoru

50 kva dirəyə quraşdırılmış elektrik transformatoru aşağı gərginlikli enerji paylama sistemlərində əvəzolunmaz cihazdır. Onun əsas funksiyalarına gərginliyin çevrilməsi, elektrik izolyasiyası və sistemin qorunması daxildir. Sənaye obyektlərində, ticarət binalarında, yaşayış layihələrində və infrastruktur tikintisində geniş istifadə olunur.

50 kva dirəyə quraşdırılmış elektrik transformatoru yüksək keyfiyyətli silisium polad özəklər və yüksək keçiriciliyə malik mis və ya alüminium sarımlarla istehsal olunur. Kompakt quruluşa, aşağı itkiyə, aşağı səs-küyə və sabit işləməyə malikdir və müxtəlif iş şəraitində etibarlı işləmək üçün nəzərdə tutulmuşdur.

50 kva dirəyə quraşdırılmış elektrik transformatorunun bütün sarımları əla izolyasiya performansını və struktur sabitliyini təmin etmək üçün yüksək keyfiyyətli materiallarla istehsal edilmişdir. Aşağı gərginlikli sarımlar keçiricilərin ətrafında kabel kağızı ilə örtülmüşdür, yüksək gərginlikli sarımlarda isə poliuretan emaye ilə örtülmüş dairəvi mis məftillərdən istifadə edilmişdir. Qatlararası yapışqan kağız birləşməsi rulonları bir vahidə möhkəm birləşdirir və bu, mükəmməl izolyasiya performansını təmin edir. Bu peşəkar sarma quruluşu uzunmüddətli istismar və uzun məsafələrə daşınma zamanı rulonların deformasiyaya uğramasının və ya zədələnməsinin qarşısını effektiv şəkildə alır və bununla da 50 kva dirəyə quraşdırılmış elektrik transformatorunun ümumi strukturunun dayanıqlığını və etibarlılığını təmin edir.

Texniki parametr:

S: 10kV/0,4kV 50 kva dirəyə quraşdırılmış elektrik transformatorunda, Yyn0 qoşulma qrupu ilə müqayisədə, Dyn11 qoşulma qrupunun ikinci dərəcəli birfazalı qısaqapanma cərəyanı səviyyəsi və ferromaqnit rezonansının boğulma qabiliyyəti baxımından hansı xüsusi üstünlükləri var?

Cavab:Dyn11 bağlantısının sıfır ardıcıllıq empedansı Yyn0-dan xeyli aşağıdır ki, bu da birfazalı torpaqlama nasazlığı cərəyanını əhəmiyyətli dərəcədə artırır, mühafizə cihazı tərəfindən nasazlıqların tez və etibarlı aşkar edilməsini və aradan qaldırılmasını asanlaşdırır və elektrik şoku və avadanlıqların zədələnməsi risklərini azaldır.

Eyni zamanda, 50 kva dirəyə quraşdırılmış elektrik transformatorunun əsas yan üçbucaqlı sarğı sıfır ardıcıl cərəyan üçün qapalı bir yol təmin edərək neytral nöqtənin sürüşməsini effektiv şəkildə məhdudlaşdırır və üç fazalı gərginliyin kəskin asimmetriyasının qarşısını alır. Sistem ferromaqnit rezonansla qarşılaşdıqda, bu yol gərginlik üzərində rezonansın amplitudasını və müddətini əhəmiyyətli dərəcədə azaldan sönüm effektləri verə bilər. Bundan əlavə, Dyn11 həm də yuxarı axın elektrik şəbəkəsinə 3-cü harmonik cərəyanın vurulmasını maneə törədə bilər, harmonik gücləndirmə və kondansatör bankının həddindən artıq yüklənməsinin qarşısını alır və 10kV/0,4kV 50 kva dirəyə quraşdırılmış elektrik transformatorunun əlavə temperatur artımını və izolyasiyanın yaşlanma sürətini azalda bilər.

Buna görə də, 50 kva qütblü elektrik transformatorlarının rezonansa meyilli olan böyük miqdarda təkfazalı yüklərə, qeyri-xətti yüklərə və ya uzun kənd elektrik xətlərinə  olan sahələrə xidmət etdiyi ssenarilər üçün Dyn11 təhlükəsizlik, enerji keyfiyyəti və avadanlıqların istismar müddəti baxımından əhəmiyyətli üstünlüklərə malikdir.

Dirəkə quraşdırılmış transformatorların əsas hissələri

Ön montaj növü LV DB

Pole Line Avadanlıq

Dirəkə quraşdırılmış transformator

Yandan montaj növü LV DB

İstehsal Avadanlıqları

Folqa sarma maşını

Yağ doldurma qurğusu

Transformator sobası və tökmə qurğusu

Transformator sobası

Test mərkəzi

Transformatorlar emal olunur

Qurutmada transformator

Sarımdakı transformator 2

Sarmada transformator

Transformator yığılıb
