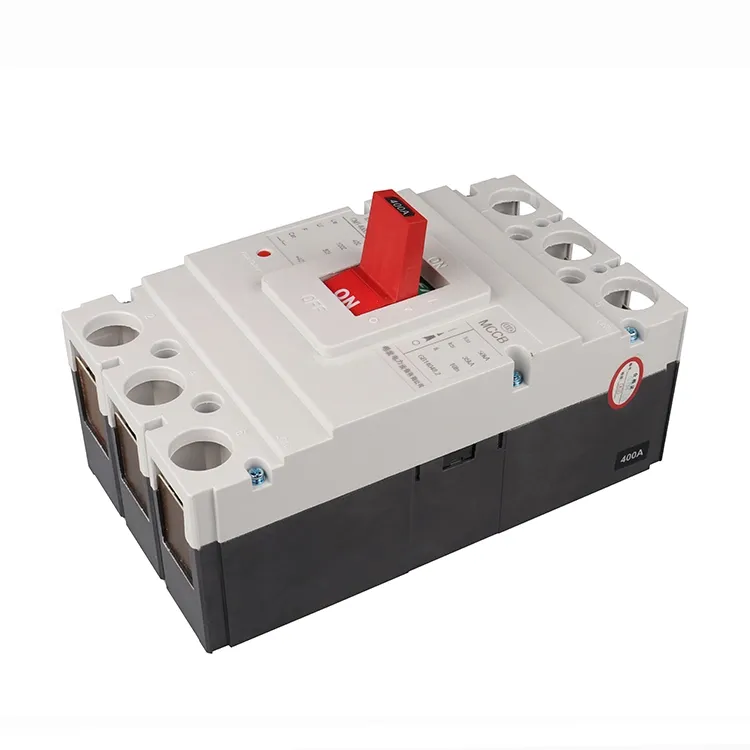

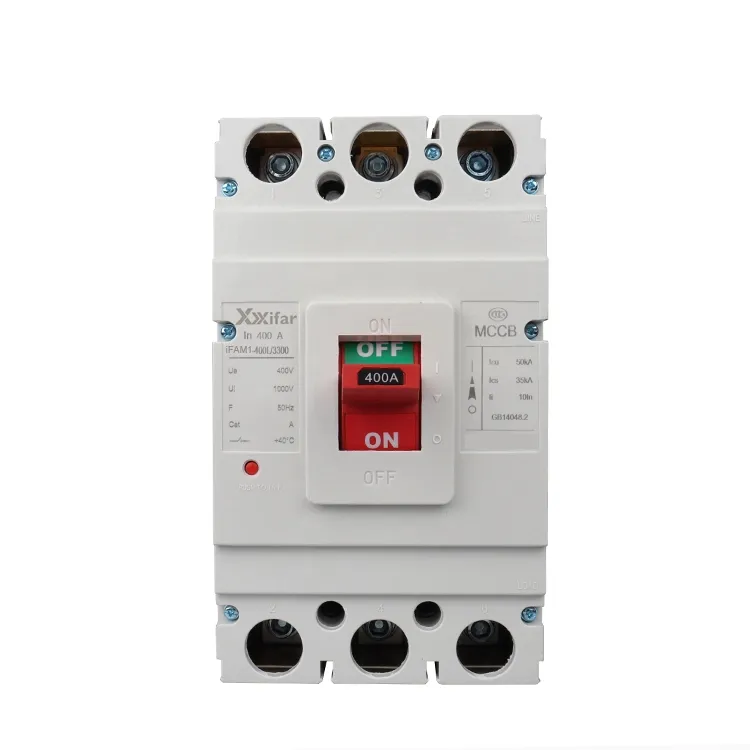

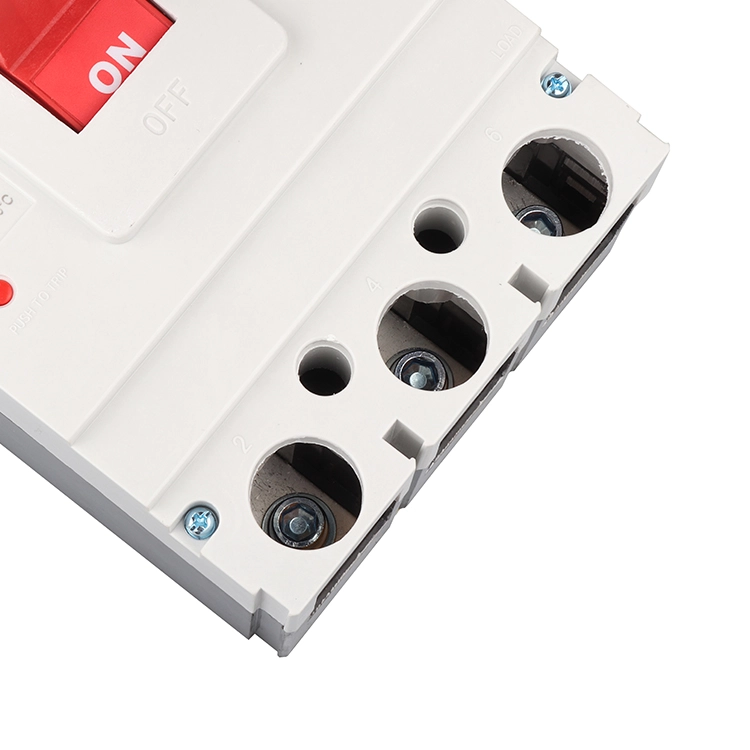

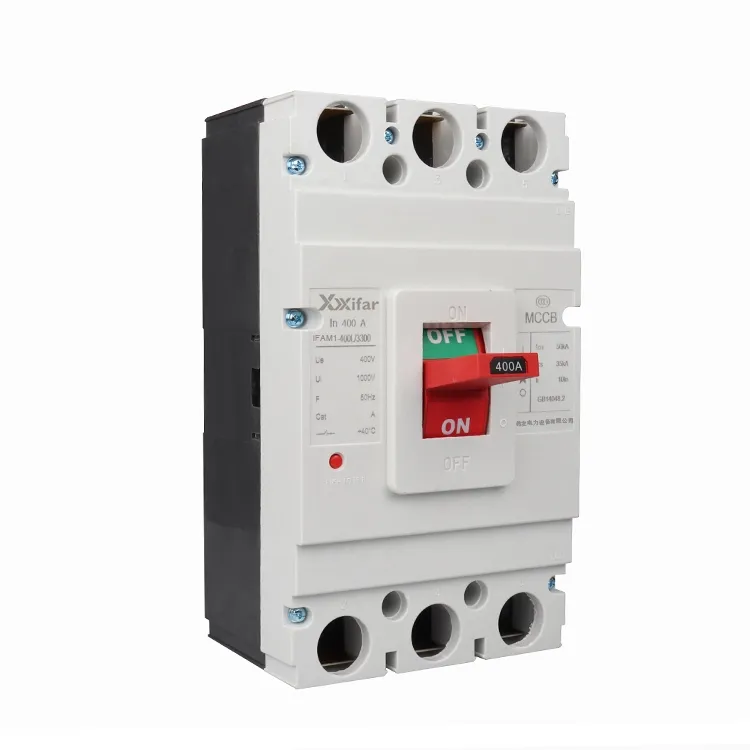

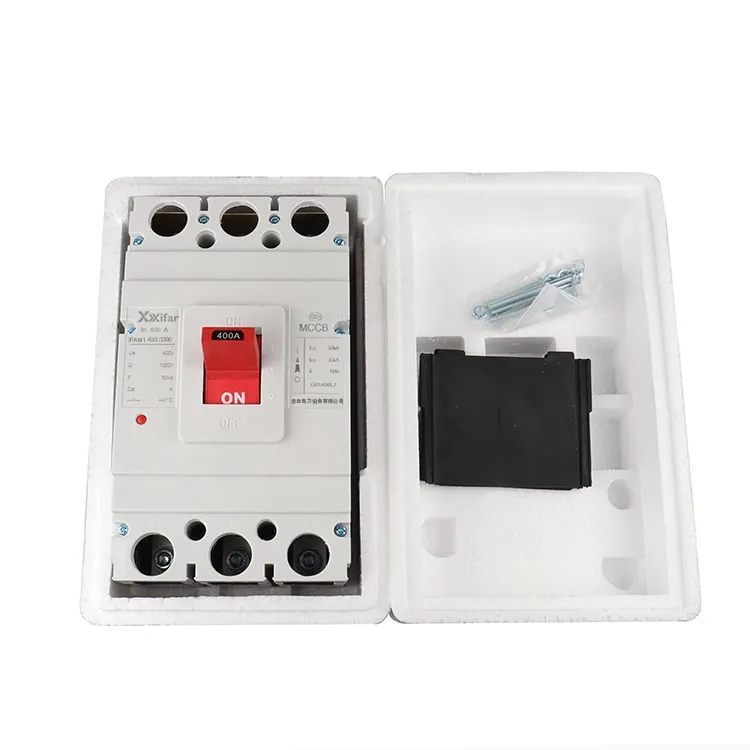

400a 3p Mccb Qapalı Kalıplı Korpus açarı

400a 3p mccb qapalı qəliblənmiş qutu açarı, qəliblənmiş izolyasiya korpusu və hava izolyasiyası olan bir növ kəsicidir. Normal cərəyanları və nasaz cərəyanları nominal diapazonda kəsmək və ya təcrid etmək üçün adətən aşağı gərginlikli paylama sistemlərində quraşdırılır və tətbiq edilir ki, bu da kabellərin və elektrik avadanlıqlarının qorunmasına kömək edir. A 400a 3p mccb qapalı qəliblənmiş qutu açarı üçün ümumi söndürmə üsullarına yalnız maqnit, termal maqnit və elektron açma qurğuları daxildir.

Yalnız maqnit səfəri yalnız qısaqapanma şəraitində işləyir. Başqa sözlə, 400a 3p mccb qapalı qəliblənmiş qutu açarı yalnız qısaqapanma kimi nasazlıq baş verdikdə işə düşür. Bu tip tez-tez qızdırıcı dövrələrində və ya ayrıca həddindən artıq yükdən qorunmanın artıq təmin edildiyi motor sxemlərində istifadə olunur.

Termal maqnit açma qurğuları həm qısa dövrələrə, həm də davamlı həddindən artıq cərəyana cavab verir. Müəyyən müddət ərzində cərəyan 400A-dan çox olarsa və ya qısaqapanma baş verərsə, 400a 3p mccb qapalı qəliblənmiş qutu açarı işə düşəcək. İki qoruma mexanizmini birləşdirdiyi üçün bəzən ümumi enerji paylanmasında tətbiq olunan 400a 3p mccb qapalı qəliblənmiş qutu açarında birləşmiş və ya ikili səfər adlandırılır.

Elektron səfər vahidləri daha təkmil və yetkin bir həlli təmsil edir. Bu tip ilə, maqnit alma, istilik parametrləri və açma gecikməsi kimi parametrlər tənzimlənə bilər ki, bu da 400a 3p mccb qapalı qəliblənmiş qutu açarını daha geniş tətbiqlər üçün uyğun edir. Bununla belə, bu əlavə çeviklik adətən daha yüksək xərclə gəlir.

Bu növlərə əlavə olaraq, motorun qorunması üçün xüsusi olaraq hazırlanmış qəliblənmiş qutu elektrik açarları var. Bu cür tətbiqlər üçün maqnit açma parametri adətən daha yüksəkdir, bu nominal cərəyandan on dəfə çoxdur, beləliklə qəliblənmiş korpusun elektrik açarı mühərrikin işə salınması zamanı lazımsız yerə sönmədən, eyni zamanda nasazlıq şəraitində qorunma təmin edən yüksək başlanğıc cərəyanına tab gətirə bilər.

400a 3p mccb qapalı qəliblənmiş qutu açarı parametri:

400a 3p mccb qapalı qəliblənmiş qutu açarının funksiyaları Aksesuarlar

Aksesuarlar 400a 3p mccb qapalı qəliblənmiş qutu açarının əsas funksiyalarını genişləndirir və tamamlayır. Onlar nəzarət seçimləri əlavə edir və onları cihazın ayrılmaz hissəsi etmək üçün qoruma funksiyalarını artırır. 400a 3p mccb qapalı qəliblənmiş qutu açarının ümumi aksesuarlarına köməkçi kontaktlar, siqnalizasiya kontaktları, şunt açma qurğuları, aşağı gərginlik buraxıcıları, motor operatorları və xarici fırlanan tutacaqlar daxildir.

1) Köməkçi Əlaqələr

Köməkçi kontaktlar əsasən 400a 3p mccb qapalı qəliblənmiş qutu açarının açıq və ya qapalı olduğunu göstərmək üçün istifadə olunur, lakin nasazlığın baş verib-vermədiyini göstərmir. Onlar idarəetmə dövrəsinə qoşulurlar. Çərçivə ölçüsü 400A və daha yuxarı olan qəliblənmiş qutu elektrik açarları üçün təxminən 6A istilik cərəyanı ilə iki normal açıq və iki normal qapalı kontaktın konfiqurasiyası mövcuddur. Çərçivə ölçüsü 100A, adətən, 225A və 250A və 3A şərti istilik cərəyanına malik körpü kontakt strukturunu qəbul etmək üçün, bir qayda olaraq, bir fasilə dəyişdirmə kontaktından istifadə edir.

2) Siqnal Əlaqələri

Siqnal kontaktları 400a 3p mccb qapalı qəliblənmiş qutu açarı həddindən artıq yükləmə, qısaqapanma və ya aşağı gərginlik kimi nasazlıqlara görə avtomatik işə düşəndə ​​siqnal vermək üçün nəzərdə tutulub. Onların işləmə cərəyanı ümumiyyətlə 0,3A-da AC 380V və ya 0,15A-da DC 220V-dir, lakin adətən 1A-dan çox deyil. Bununla belə, istilik cərəyanı adətən 1 ilə 2,5A aralığında olur.

3) Şunt Təhlükəsizliyi Bölməsi

Şönt açma qurğusu 400a 3p mccb qapalı qəliblənmiş qutu açarını uzaqdan açmağa imkan verir. Onun işləmə gərginliyi əsas dövrə gərginliyindən asılı ola bilər. O, qısa müddətli iş üçün nəzərdə tutulub və bobin enerji vermə müddəti adətən bir saniyədən çox olmamalıdır, əks halda bobin zədələnə bilər.

Bobin tükənməsinin qarşısını almaq üçün, bir mikro açar şönt açma bobini ilə ardıcıl olaraq bağlanır. Bobin enerji verildikdə, armatur cəlb olunur və bu, mikro açarın normal qapalı vəziyyətdən normal açıq vəziyyətə keçməsinə səbəb olur. Bu, idarəetmə dövrəsini kəsir, buna görə də təkan düyməsini basıb saxlasanız belə, bobin enerjili qalmayacaq. Bu dizayn bobini həddindən artıq istiləşmədən effektiv şəkildə qoruyur. 400a 3p mccb qapalı qəliblənmiş qutu açarı sıfırlandıqdan və yenidən bağlandıqdan sonra mikroaçar adi bağlı vəziyyətinə qayıdır. Şönt açma qurğuları müxtəlif tətbiqlərə uyğun olaraq müxtəlif nəzarət gərginliklərində və tezliklərdə mövcuddur.

4) Aşağı Gərginlik Boşalması

Aşağı gərginlikli buraxılış sxemləri və enerji avadanlıqlarını aşağı gərginlik şəraitindən qorumaq üçün istifadə olunur. Onun bobini qəliblənmiş qutunun elektrik açarının təchizatı tərəfinə qoşulmuşdur və açar yalnız sargıya enerji verildikdə bağlana bilər. Gərginlik çox aşağı olarsa, 400a 3p mccb qapalı qəliblənmiş qutu açarı bağlana bilməz. Sistem gərginliyinin aşağı gərginlik buraxılışının nominal gərginliyinə uyğun olmasını təmin etmək vacibdir. Əməliyyat diapazonu adətən nominal gərginliyin 70% -dən 35% -ə qədərdir. Bu cihazlar müxtəlif tətbiqlər üçün müxtəlif gərginlik dərəcələrində və tezliklərdə də mövcuddur.

5) Motor Operator Mexanizmi

Motor operatorları elektrik açarlarının avtomatik və uzaqdan bağlanması və açılması üçün istifadə olunur. İki əsas növ var, bunlar motorla idarə olunan və elektromaqnitdir. Mühərriklə idarə olunan mexanizmlər ümumiyyətlə çərçivə ölçüsü 400A və daha yüksək olan qəliblənmiş qutu elektrik açarları MCCB-lər üçün istifadə olunur, elektromaqnit operatorları isə 225A və aşağıda qiymətləndirilən MCCB-lər üçün daha uyğundur.
