2500 KVA 11-dən 0,4 KV-a qədər quru tipli transformator

Wenzhou Xifa Electrical Equiment Co., Ltd.-də biz sənaye və kommersiya tətbiqləri üçün yüksək performanslı enerji həlləri istehsal edirik. 2500 kVA 11-0,4 kV quru tipli transformatorumuz yüksək gərginlikli ötürülməni (11 kV) müstəsna səmərəlilik və etibarlılıqla təhlükəsiz, istifadə edilə bilən aşağı gərginlikli 0,4 kV gücə endirmək üçün hazırlanmışdır. İstər sərfəli alüminium sarğı və ya yüksək keçirici mis dolama ehtiyacınız olsun, biz hər bir transformatoru xüsusi itki tələblərinə və işləmə şərtlərinizə cavab vermək üçün fərdiləşdiririk.
Bacarıqlı və optimallaşdırılmış istehsal proseslərimiz sayəsində çatdırılma müddətini cəmi 2 və ya 3 həftəyə qədər qısalda bilərik. Qablaşdırma üçün biz peşəkar ixrac dərəcəli taxta qutudan istifadə edirik. Qəbul etdiyimiz ticarət şərtlərinə FOB, CIF, CFR, EXW və başqaları daxildir

Sorğu göndərin

Məhsul təsviri

2500 kVA 11-0,4 kV quru tipli transformator əsasən aşağıdakı komponentlərdən ibarətdir: transformator özəyi, transformator sarğıları, transformator izolyasiyası, transformator keçiriciləri, transformatorun soyuducu qurğusu və temperatur ölçmə cihazı.

Bobinlər

2500 kVA 11-dən 0,4 kV-a qədər quru tipli transformator rulonları yüksək dəqiqlikli sarma maşınlarına sarılır. Aşağı gərginlikli sarğı folqa sarğı konstruksiyasını qəbul edir. Daha böyük tutumlu transformatorlar üçün ventilyasiya kanalları ayrılmışdır. Sardıqdan sonra vakuum qurutma aparılır. Tökmə və bərkitmə prosesi ciddi şəkildə proses standartlarına uyğun olaraq həyata keçirilir, bu da rulonların içərisində qabarcıqların və ya boşluqların olmamasını təmin edir, transformatorun optimal işləməsinə imkan verir.

Əsas

Bu seriyalı 2500 kVA 11-dən 0,4 kV-a qədər quru tipli transformatorun nüvəsi yüksək keyfiyyətli, yüksək keçiriciliyə malik taxıl yönümlü soyuq haddelenmiş silisium polad təbəqələrdən ibarətdir. Qabaqcıl silikon polad təbəqə kəsmə xətləri və 45° tam əyilmiş pilləli dövrə əsas yığma texnikası qəbul edilmişdir. Əsas hissələr Sinif F biristiqamətli şüşə lif lenti ilə bağlanır və bərkitmə üçün əsas boyunduruqda deliklər açmadan çəkmə lövhələrinin yeni strukturu istifadə olunur. Nüvə səthi epoksi qatranla örtülmüşdür ki, bu da sızma axınının təsirini azaldır, maqnit dövrəsinin paylanmasını effektiv şəkildə optimallaşdırır və əsas səs-küyü, yük itkilərini və yüksüz cərəyanı azaldır. Bu, paylayıcı transformatorun görünüş keyfiyyətini əhəmiyyətli dərəcədə yaxşılaşdırır.

Yüksək Gərginlikli Sarma

2500 kVA 11-dən 0,4 kV-a qədər quru tipli transformatorun yüksək gərginlikli sarğı seqmentli təbəqə quruluşunu qəbul edir və bu, sarımın təbəqələri arasında gərginliyi xeyli azaldır. Doldurucu ilə vakuum tökmə epoksi qatranı ilə formalaşır, sarımın daxili qismən boşalma səviyyəsini azaldır və bobinin elektrik performansını yaxşılaşdırır. Sarma təbəqələri arasındakı izolyasiya DMD epoksi qatran prepreg parça istifadə edir ki, bu da müqavimət gərginliyini artırır. Dolama səthi fiberglas mesh parça ilə doldurulur, bobinin zərbəyə davamlılığını yaxşılaşdırır, paylayıcı transformatorun qısa qapanmaya davamlılığını artırır. Bobin heç vaxt qurumur və çatlamır.

Aşağı Gərginlikli Sarma:

Aşağı gərginlikli sarğı folqa konstruksiyasını qəbul edir. İstilik yayma qabiliyyətini artırmaq üçün rulonda radial soyutma kanalları istifadə olunur. 2500 kVA 11-dən 0,4 kV-a qədər quru tipli transformatorun aşağı gərginlikli sarımının təbəqələri arasında izolyasiya üçün DMD epoksi qatran prepreg parça istifadə olunur. Uçlar möhürlənir və epoksi qatranı ilə qablaşdırılır, nəticədə inteqral müalicəvi forma verilir.

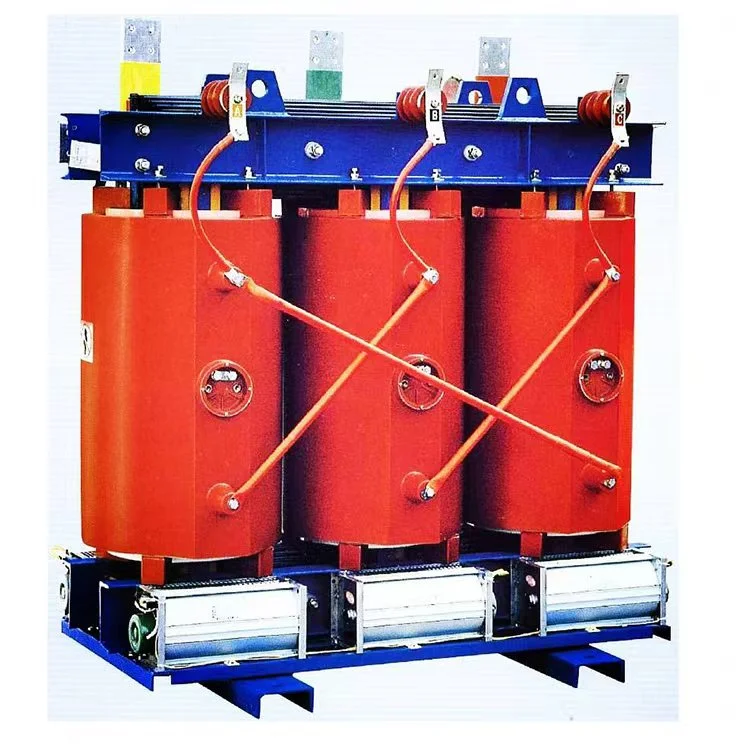

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Məhsul Parametrləri:

ad	2500 kVA 11-dən 0,4 kV-a qədər quru tipli transformator
Nominal tutum	2500kva
İlkin gərginlik	11KV
İkinci dərəcəli gərginlik	0,4/0,415 kV
İzolyasiya materialı	Tökmə qatran
Vektor qrupu	Dyn11 Yyn0
Yüksüz itki (P0)	Müştərinin tələbinə əsasən
Yük itkisi (Pk) @ 120°C	Müştərinin tələbinə əsasən
Empedans Gərginliyi (Uk)	6%
İzolyasiya sinfi	SINIF F və ya H
Soyutma üsulu	ONAF ONAF
