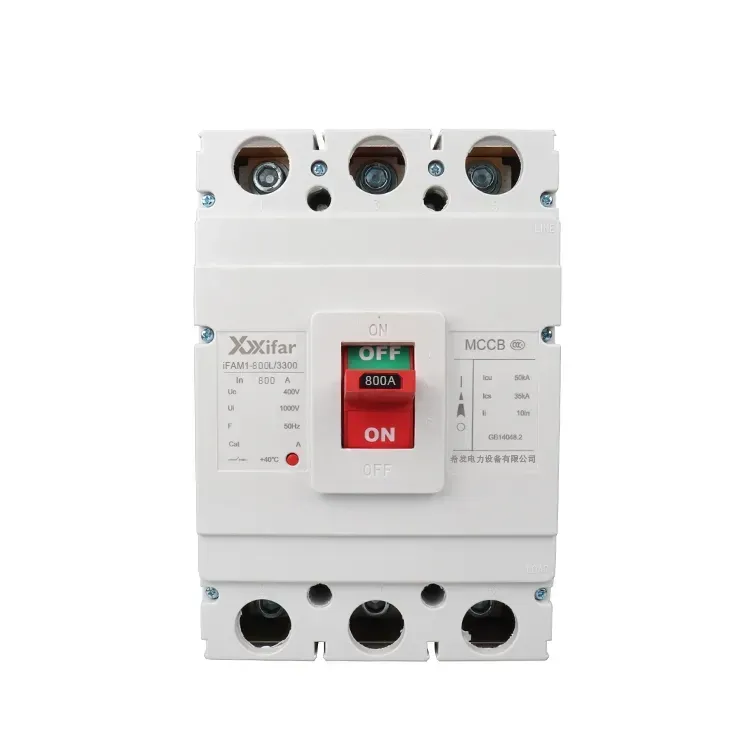

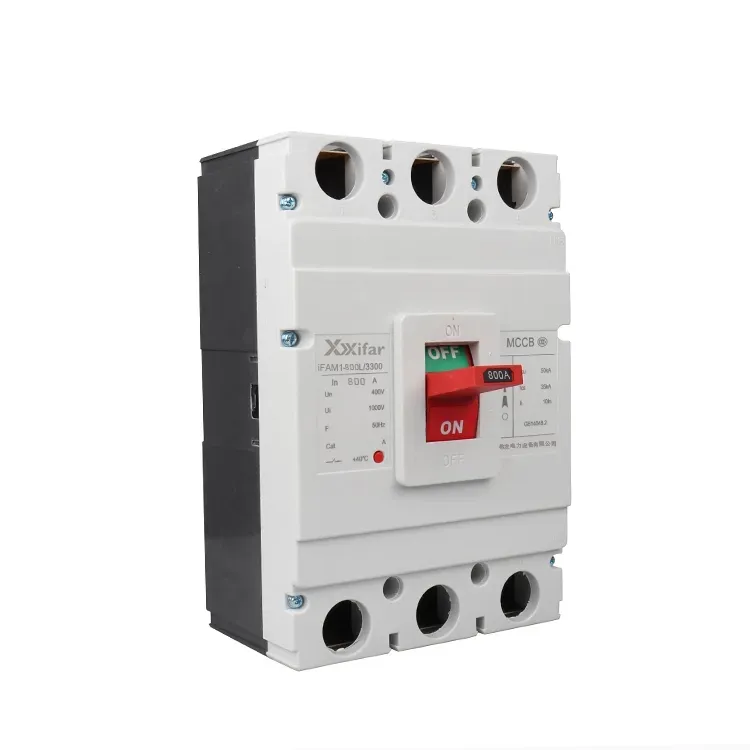

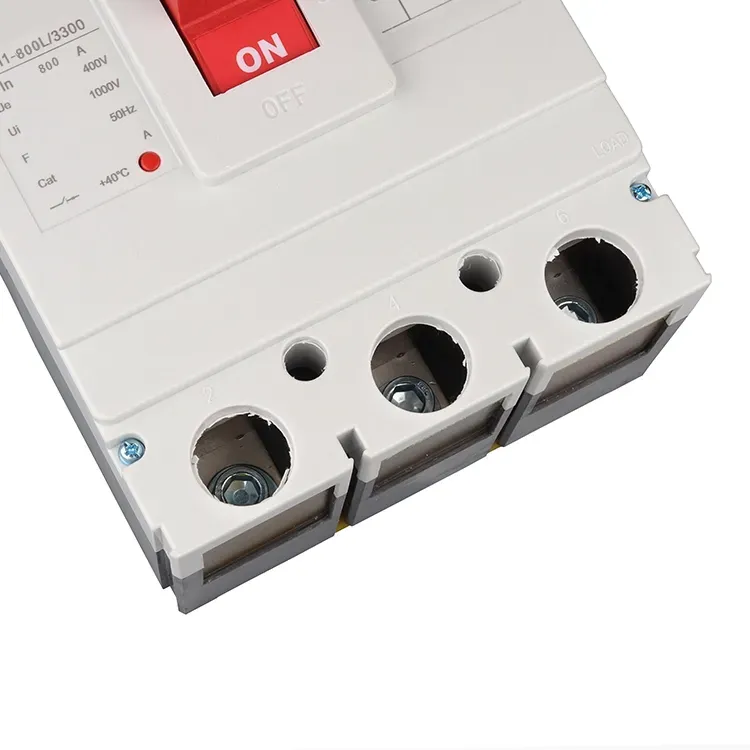

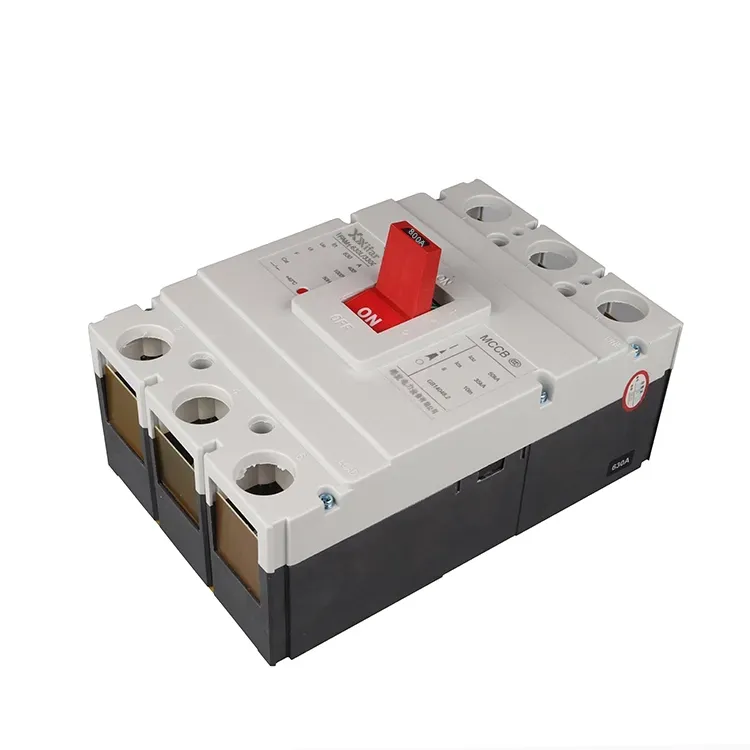

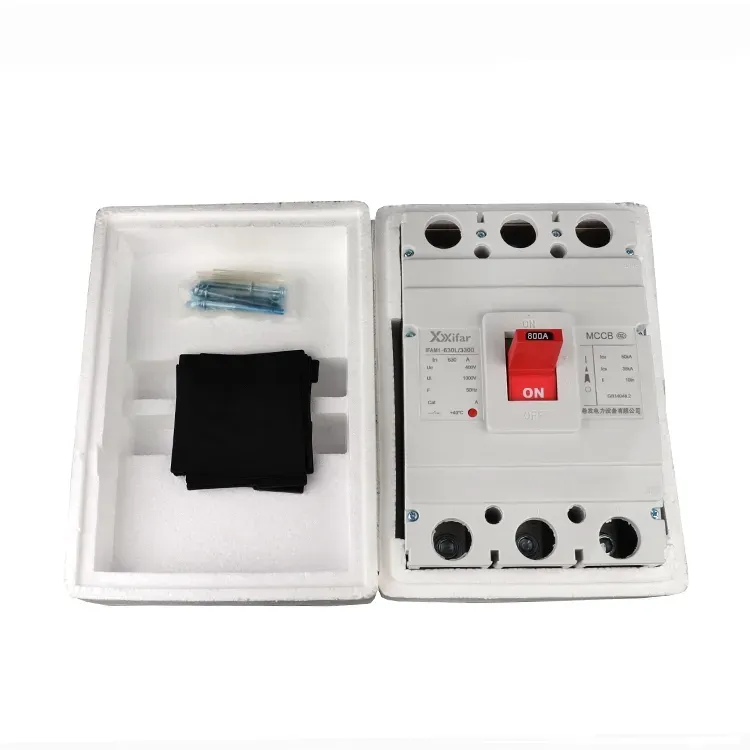

800 Amp 4 qütblü Elektrik Mccb Qəliblənmiş Korpusun Dövrə Qırması

800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu açarı müştərinin müxtəlif tələbatını ödəmək üçün termal maqnit açma blokunu və ya elektron açma qurğusunu təchiz edə bilər. Daha çox, aşağı gərginlik açma bobini, qalıq cərəyan cihazı və motor mühafizə qurğusu kimi genişləndirmə bloku 800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu dövrə açarına tətbiq tələbini ödəmək üçün daha çox funksiya əldə etməyə imkan verir. Giriş qoruma funksiyası aşağıda göstərildiyi kimi göstərilir.

Termal maqnit açma qurğularının mühafizə funksiyaları:

1. Aşırı yükdən qorunma:

Dövrə cərəyanı nominal dəyəri aşdıqda, 800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu açarının bimetal zolağı qızır və bükülür, bu da açma mexanizmini işə salır. Açılma vaxtı cərəyanın kvadratı ilə tərs mütənasibdir.

2. Qısa qapanmadan qorunma:

Qısa qapanma halında, yüksək nasazlıq cərəyanı elektromaqnit qüvvəsi yaradır və bu, açma mexanizmini demək olar ki, dərhal işləməyə məcbur edir.

Beləliklə, termal maqnit 800A 4 qütblü MCCB-lər adətən iki mərhələli qoruma təmin edir ki, bu da uzun müddət gecikmə mühafizəsi və ani qorumadır. Buna qeyri-selektiv tip də deyilir.

Elektron səfər bloklarının mühafizə funksiyaları

1. Aşırı yükdən qorunma:

800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu dövrə açarındakı mikroprosessor dəqiq qorunma təmin etmək üçün dövrə cərəyanına davamlı olaraq nəzarət edir və hesablayır.

2. Qısa qapanmadan qorunma:

Seçiciliyə nail olmaq üçün qısa qapanma şəraitində 800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu dövrə açarında əvvəlcədən təyin edilmiş gecikmə tətbiq edilir.

3. Qısa qapanmadan qorunma:

Ağır nasazlıq şəraitində, 800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu dövrə açarı dövrəni təcrid etmək üçün gecikmədən işə düşür.

4. Torpaq çatışmazlığından qorunma:

O,  800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu dövrə açarında torpaq nasazlığı cərəyanlarını aşkar etmək və kəsmək üçün nəzərdə tutulmuşdur.

Beləliklə, elektron 800A 4P MCCBs ümumiyyətlə dörd mərhələli qorunma təmin edir, bu da uzun müddət gecikmə mühafizəsi, qısa vaxt gecikməsi, ani qorunma və torpaq qüsurundan qorunmadır. Elektron 800A 4P MCCB həm də seçmə tipli MCCB adlanır.

Əlavə qorunma xüsusiyyətləri:

1. Aşağı gərginlikdən qorunma:

800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu açarları, həmçinin təchizatı gərginliyi müəyyən edilmiş həddən aşağı düşdükdə 800A qəliblənmiş qutu açarını avtomatik işə salan aşağı gərginlik buraxıcısı ilə təchiz oluna bilər.

2. Qalıq cərəyandan qorunma:

Müəyyən versiyalar, məsələn, sızmadan qorunma növləri, torpaq sızmasını aşkar edə və elektrik şokundan qoruya bilər.

3. Mühərrikin qorunması:

Mühərrikin mühafizəsi MCCB-lər xüsusi olaraq mühərrik dövrələri üçün nəzərdə tutulmuşdur, tez-tez işə salma zamanı yüksək alov cərəyanlarını yerləşdirmək üçün D tipli səfər xüsusiyyətlərindən istifadə edir.

800 amperlik 4 qütblü elektrik mccb qəliblənmiş qutu açarının parametri:
