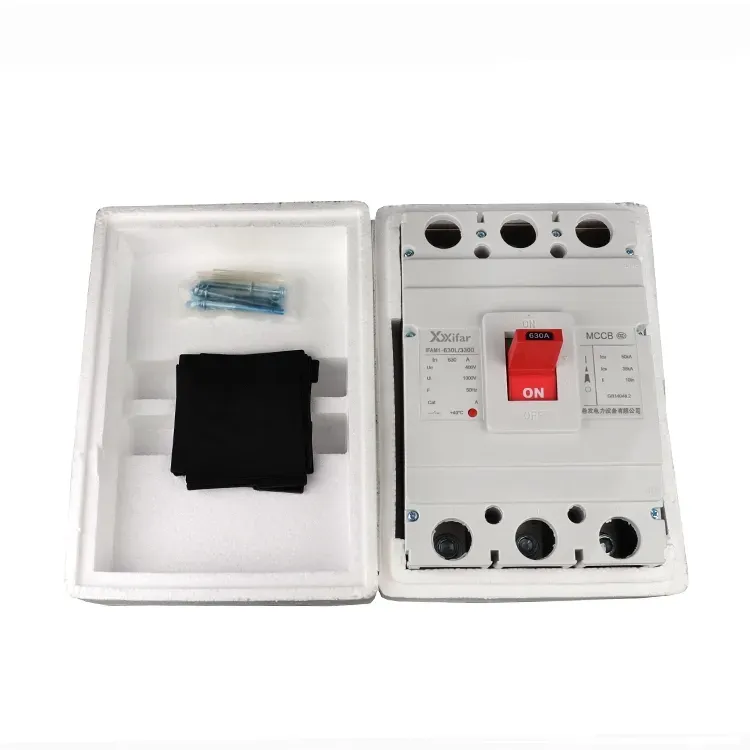

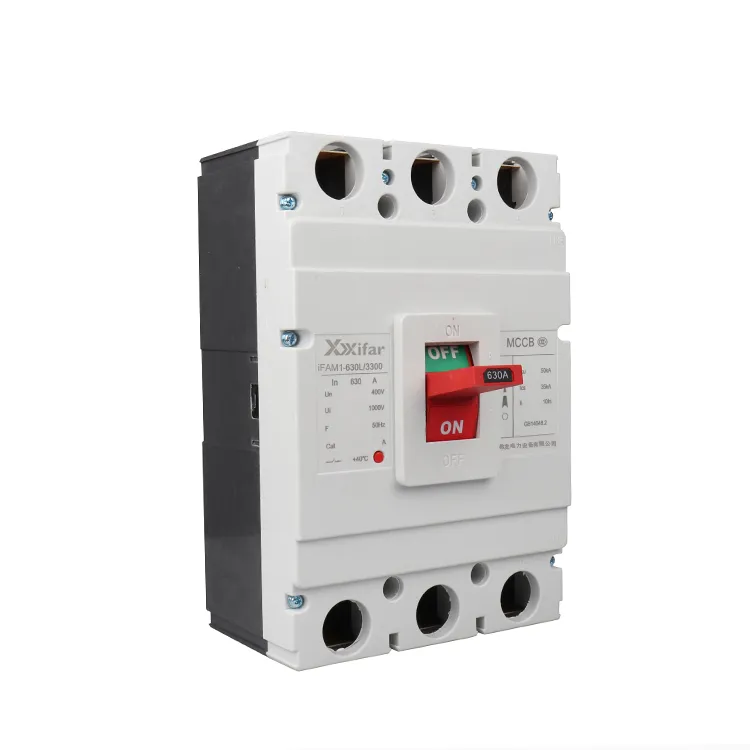

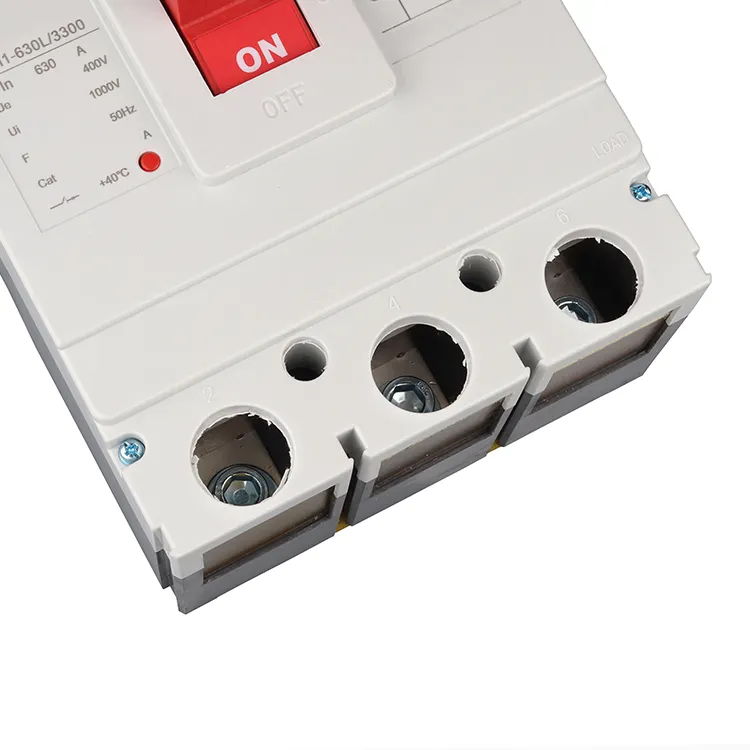

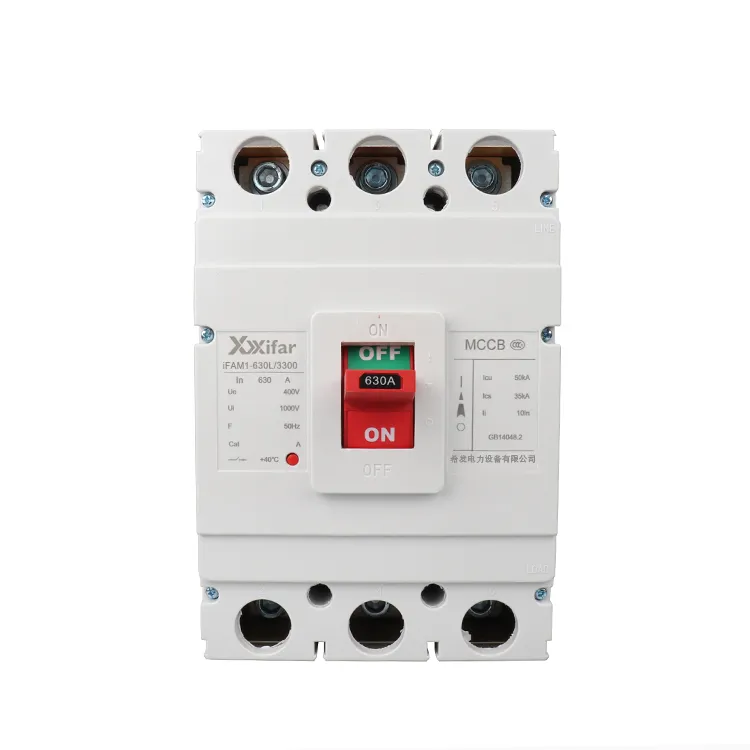

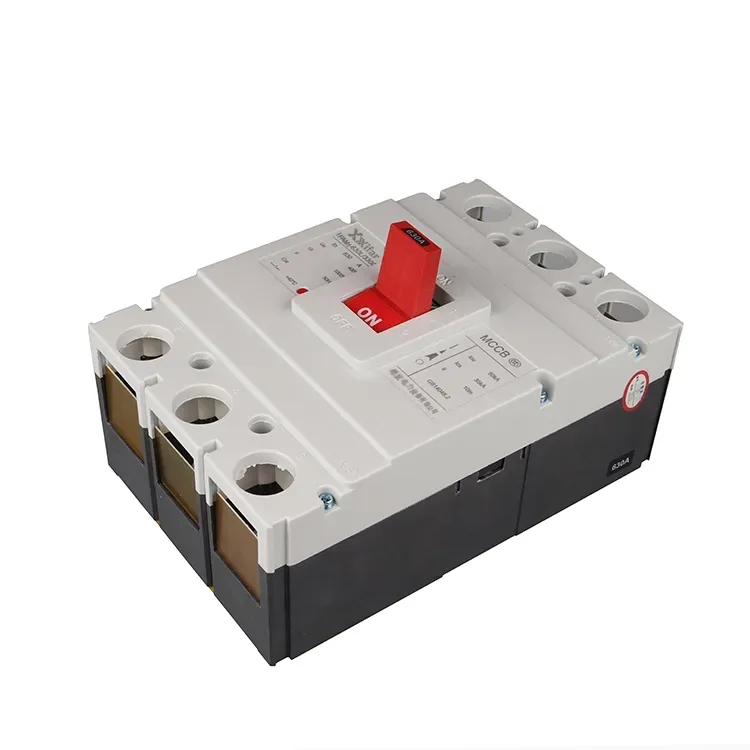

630a 3p Termal Maqnetik Kalıplı Korpus Devre Açıcı

630a 3p termal maqnit qəliblənmiş qutu elektrik açarı aşağı gərginlikli enerji paylama sistemində istifadə edilən vacib və vacib qoruyucu cihazdır. O, MCCB-nin kontakt sistemi, qövs söndürmə qurğusu və söndürmə mexanizmi daxil olmaqla vacib komponentləri yığcam struktura birləşdirdiyi tam qapalı izolyasiya korpusunu qəbul edir.

Möhürlənmiş qurğu kimi dizayn edildiyinə görə, A 630a 3p termal maqnit qəliblənmiş qutu elektrik açarı ümumiyyətlə sökülmə və ya təmir üçün nəzərdə tutulmur. O, sənaye və kommersiya qurğularında orta və kiçik tutumlu sxemlərdə qorunma təklif etmək üçün geniş şəkildə tətbiq edilir, adətən filial və ya xəttin sonu mühafizə cihazları kimi xidmət edir.

Elektrik açarları kateqoriyasında qəliblənmiş elektrik açarları adətən paylayıcı sistemlərdə əsas gəlir kimi istifadə edilən Hava Devre Açıcıları ilə yaşayış və yüngül təyinatlı tətbiqlərdə adətən istifadə olunan Miniatür Elektrik Açarları arasında yerləşdirilir.

630a 3p termal maqnit qəliblənmiş qutu dövrə açarının adi tətbiqi vəziyyətlərinə orta ölçülü avadanlıqlar üçün motor mühafizə sxemləri, paylayıcı lövhələr və enerji təchizatı xətləri daxildir.

630a 3p termal maqnit qəliblənmiş qutu açarının parametri:

630a 3p termal maqnit qəliblənmiş qutu açarı Funksional xüsusiyyətlər

1. Həddindən artıq yüklənmədən qorunma:

630a 3p termal maqnit qəliblənmiş qutu dövrə açarında, həddindən artıq yükdən qorunma da uzunmüddətli qorunma adlanır. Aşırı yükdən qorunma bimetal zolağın istilik deformasiyasına əsaslanır. Açılma vaxtı tərs zaman xarakteristikasına uyğundur: daha yüksək cərəyan daha sürətli açılma ilə nəticələnir. Bu, davamlı həddindən artıq yüklənmə şəraitində keçiriciləri və avadanlıqları həddindən artıq istiləşmədən qoruyur.

2. Qısa qapanmadan müdafiə

Bir qayda olaraq, qısa qapanma mühafizəsi 630a 3p termal maqnit qəliblənmiş qutu dövrə açarında ani mühafizədən istifadə etməklə həyata keçirilir. Maqnit səfər bloku ani qoruma təmin edir. Cərəyan nominal dəyərin təxminən 8-12 qatına çatdıqda, termal maqnit qəliblənmiş qutu elektrik açarı təxminən 10 ms olan yarım güc tezliyi dövrü ərzində işə düşür. Bu, qısaqapanma cərəyanı pik həddə çatmazdan əvvəl kəsilmənin olmasını təmin edir.

3. Gərginlikdən Müdafiə

Aşağı gərginlik buraxma qurğusu quraşdırıldıqda, gərginlik 1 saniyədən çox nominal dəyərin 70%-dən aşağı düşərsə, açma baş verir. Gərginlik nominal dəyərin 35% -dən aşağı düşərsə, ani söndürmə baş verir. Bu funksiya aşağı gərginlikli əməliyyat nəticəsində mühərriklərin zədələnməsinin qarşısını alır.

4. Torpaq Sızmasının Mühafizəsi

İnteqrasiya edilmiş elektron mühafizə modulları olan 630a 3p termal maqnit qəliblənmiş qutu açarları sıfır ardıcıllıqla cərəyan transformatoru vasitəsilə qalıq cərəyanı aşkarlaya bilər.  Sızma modulu şəxsi qorunma üçün 30 mA-dan və yanğından mühafizə üçün 300 mA-dan çox aşkar etdikdə qəza baş verir. Açılma müddəti ümumiyyətlə 0,1 saniyə ərzində olur.
