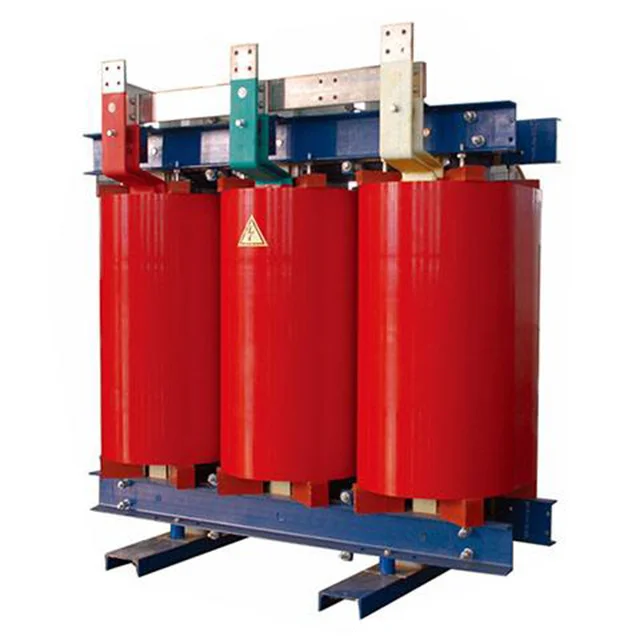

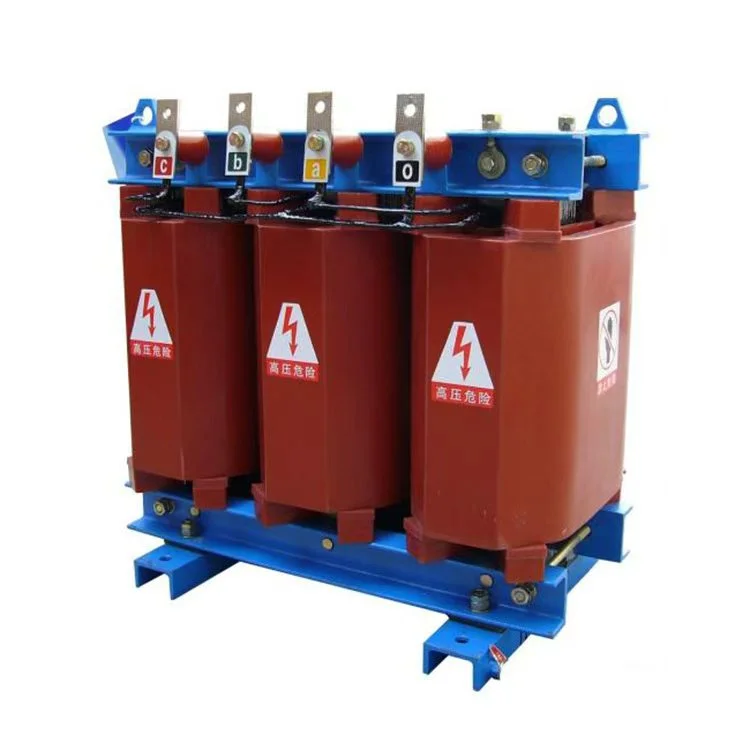

500kva 11kv Quru Tip Nltc Paylayıcı Transformator

Artan qlobal elektrik tələbi fonunda, 500kva 11kv quru tipli nltc paylayıcı transformator kənd elektrik şəbəkələri, sənaye, ticarət, yeni enerji və ictimai obyektlər kimi sahələrdə geniş istifadə olunur. Onların yüksək etibarlılığı dünyanın 50-dən çox ölkəsində və regionlarında əməliyyat vasitəsilə təsdiq edilmişdir. Onlar Tanzaniya, Zimbabve, Qana, Cənubi Afrika, Keniya, Zambiya və başqaları daxil olmaqla ölkələrə və bölgələrə satılmışdır.

500kva 11kv quru tipli nltc paylayıcı transformatorun struktur xüsusiyyətləri:

Bobinlər: Bobinlər mis keçiricilərlə sarılır, ya məftillə sarılır, ya da folqa sarılır, şüşə liflə möhkəmləndirilir və vakuum qurutma və qazsızlaşdırma proseslərindən istifadə edərək doldurucular olmadan epoksi qatranı ilə tam tökülür. Bu, yüksək mexaniki güc, güclü qısa qapanma qabiliyyəti və əla impuls müqaviməti ilə nəticələnir.

Yüksək Gərginlikli Sargılar: Başlanğıc və son terminallar, həmçinin aralıq tıqqıltı kabelləri mis qoz-fındıqlarla birləşdirilib. Bu struktur yaxşı sərtlik təmin edir, kranın asan dəyişdirilməsini asanlaşdırır və səliqəli və estetik baxımdan xoş görünüş təmin edir.

Nüvə: Özək yüksək keyfiyyətli taxıl yönümlü soyuq haddelenmiş silisium polad təbəqələrdən istifadə edilməklə yığılır, 45 dərəcə tam əyilmiş çox pilləli dövrə birləşmələri ilə. 500kva 11kv quru tipli nltc paylayıcı transformatorun səthi nəmə davamlılıq, paslanmanın qarşısının alınması və səs-küyün azaldılmasını təmin edən izolyasiya qatran təbəqəsi ilə örtülmüşdür.

Sıxma Sistemi: Bobinləri daimi sıxılma altında saxlamaq və bununla da səs-küy səviyyələrini azaltmaq üçün özək, sıxma qurğuları və rulonlar arasında elastik komponentlər istifadə olunur.

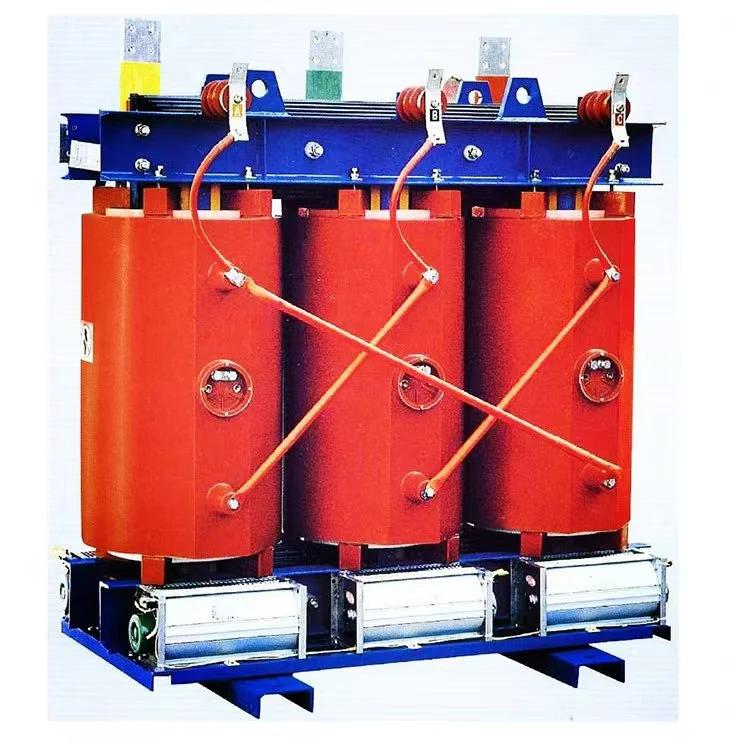

Soyutma Dizaynı: 500kva 11kv quru tipli nltc paylayıcı transformator təbii soyutma (AN) üçün nəzərdə tutulub. Uzunlamasına ventilyasiya kanalları tam tökmə yüksək gərginlikli və aşağı gərginlikli sarımların bobin divarları içərisində əvvəlcədən qurulur. Opsiyon olaraq məcburi hava soyutma AF avadanlığının soyuducu fanatları quraşdırıla bilər. Məcburi havanın soyudulması ilə nominal çıxış gücü 50% artırıla bilər. 500kVA və aşağı qiymətlər üçün 40%.

Temperaturun monitorinqi: 500kva 11kv quru tipli nltc paylayıcı transformator BWDK seriyalı temperatur tənzimləyicisi ilə təchiz edilmişdir. Platin müqavimət sensorları Pt100 sarım temperaturunun yüksəlməsini izləmək üçün aşağı gərginlikli rulonların yuxarı hissəsində əvvəlcədən quraşdırılmış deşiklərə yerləşdirilir. Nəzarətçi avtomatik olaraq soyuducu fanatları işə salır və ya dayandırır və nasazlıq siqnalı, həddindən artıq temperatur siqnalı və həddindən artıq temperatur rejimi kimi funksiyaları təmin edir. Bu xüsusiyyətlər quru tipli transformator üçün etibarlı həddindən artıq yüklənmədən qorunma təklif edir və bununla da onun əməliyyat təhlükəsizliyini artırır.

Məhsul Parametrləri:

İstehsal Avadanlıqları

Yarımfabrikat

Qoruyucu korpus IP21

Transformator nüvəsi

Transformatorun sarılması

Test Mərkəzi

Sarma emalatxanası
