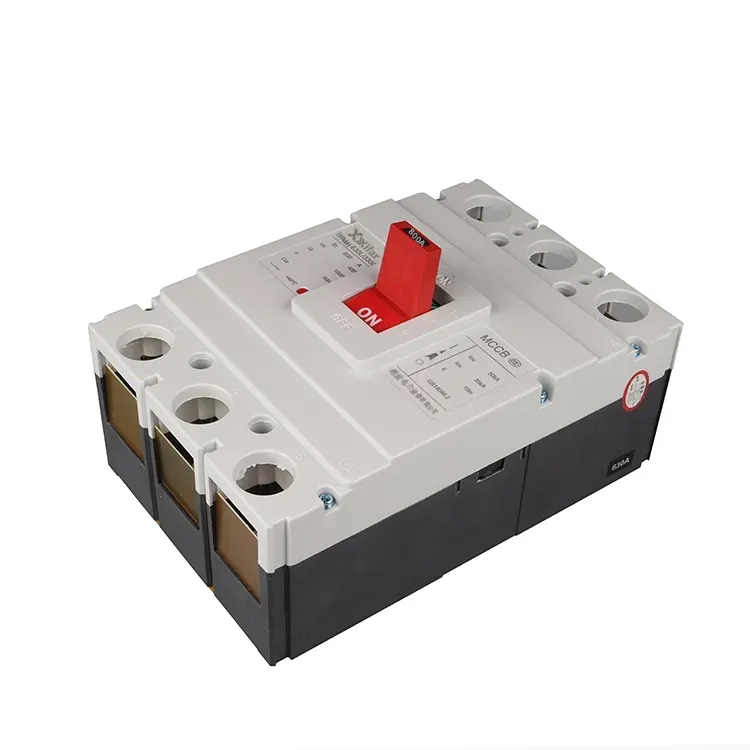

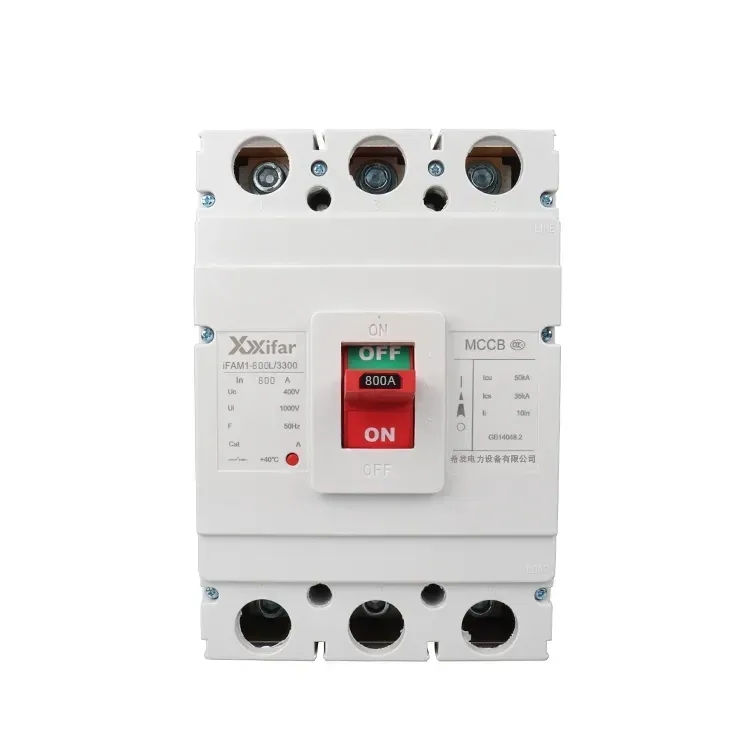

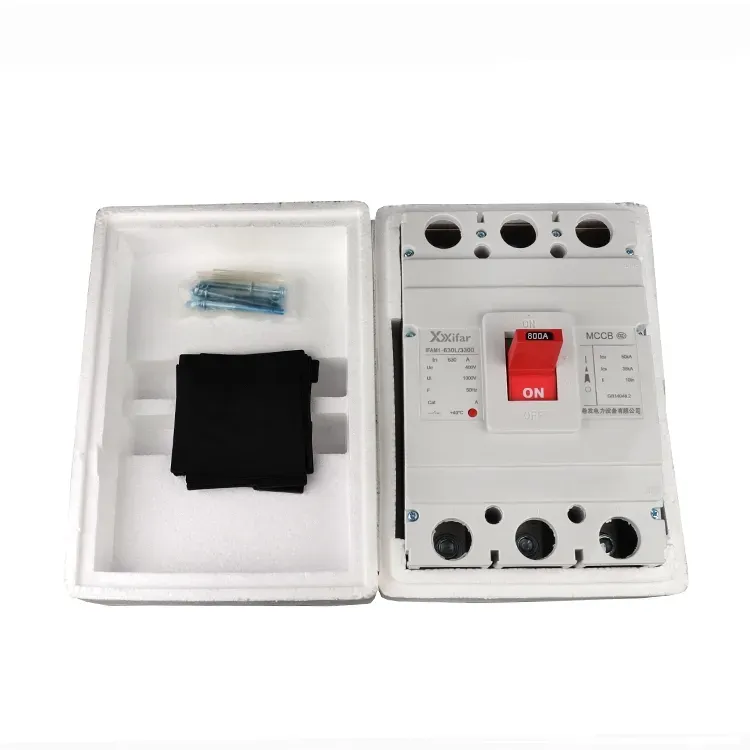

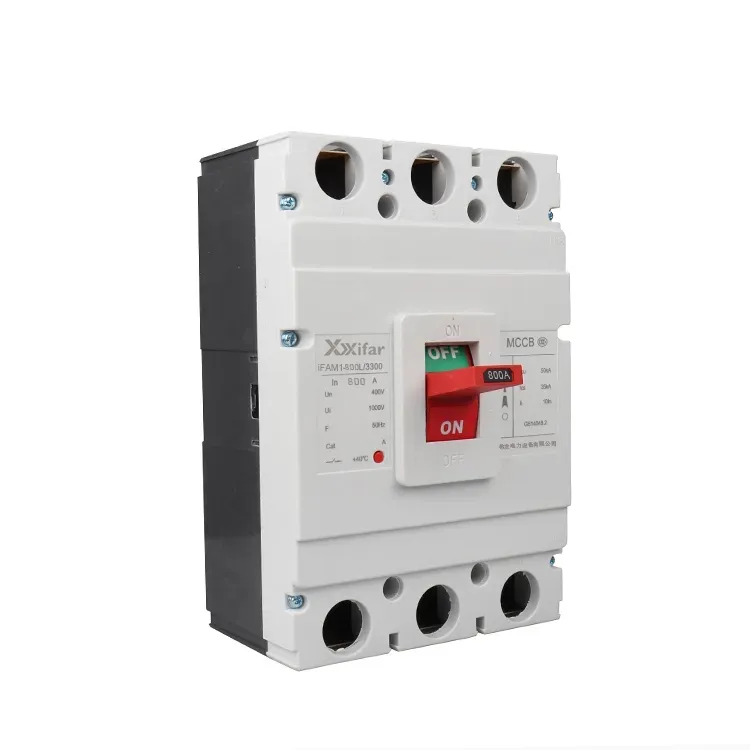

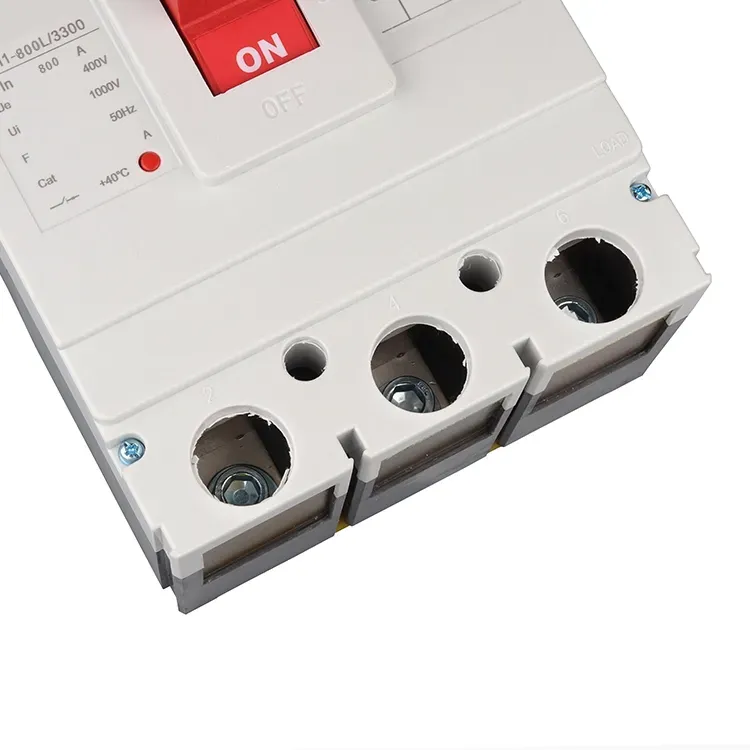

400v 800a Qəliblənmiş İzolyasiya Korpusunun Devre Açıcısı

400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarı MCCB, hava izolyasiyası olan qəliblənmiş izolyasiya korpusuna malik aşağı gərginlikli elektrik açarıdır. O, elektrik xətlərinin və avadanlıqlarının təhlükəsizliyini təmin edən nominal diapazonda normal cərəyanları, eləcə də nasaz cərəyanları kəsmək və ya təcrid etmək üçün enerji paylama sistemlərində geniş istifadə olunur. 400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarının MCCB daxili strukturuna adətən hərəkət edən və sabit kontaktlar, işləmə mexanizmi və istilik və maqnit buraxılışları kimi açma qurğuları daxildir. Bu komponentlər 400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarına həm uzun müddət gecikmə, həm də Ani qoruma təmin etməyə imkan verir. 400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarının müntəzəm işləmə növlərinə yalnız maqnit, termal maqnit və elektron buraxılışlar daxildir.

Qəliblənmiş izolyasiya edilmiş qutunun dövrə açarının tərifi

400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarı MCCB tutum və tətbiq baxımından MCB adlanan miniatür elektrik açarları ilə ACB adlanan hava dövrə açarları arasında yerləşdirilmişdir. 400v-lik qəliblənmiş izolyasiya edilmiş qutu elektrik açarı ümumiyyətlə 10A ilə 1600A arasında cərəyan diapazonunu əhatə edir. Kalıplanmış qutuya daxil edilmiş istilik maqnit və ya elektron açma qurğuları ilə aşağı gərginlikli paylayıcı güc sisteminin müxtəlif səviyyələrində qorunma və nəzarət üçün uyğundur.

Kalıplanmış izolyasiya edilmiş qutunun elektrik açarı Funksional və Xüsusiyyətlər

Termal maqnit açma qurğuları həddindən artıq yükdən qorunmaq üçün bimetal elementi qısa qapanmadan qoruyan maqnit mexanizmi ilə birləşdirir. Digər tərəfdən, elektron səfər qurğuları adətən 10%-20% dözümlülük diapazonunda qoruma parametrlərinin daha dəqiq tənzimlənməsinə imkan verir. Onlar 400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarının MCCB-nin maqnit alma səviyyələri tez-tez nominal cərəyandan on dəfə yuxarı olan yüksək alov cərəyanlarından keçməli olduğu motor dövrələrində xüsusilə faydalıdır.

Kalıplanmış izolyasiya edilmiş korpusun elektrik açarı Tətbiqlər

400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarı MCCB-lər ilkin, ikincili və ya üçüncü dərəcəli paylayıcı sistemlərdə qidalandırıcı kimi istifadə edilə bilər və ikinci və üçüncü səviyyələrdə daxil olan açarlar kimi də uyğundur. Onların qısa qapanma qabiliyyəti adətən 36kA ilə 120kA arasında dəyişir, adətən 6kA ilə 10kA arasında olan miniatür elektrik açarlarından əhəmiyyətli dərəcədə yüksəkdir.

Qəliblənmiş izolyasiya edilmiş qutu elektrik açarının Seçilməsi Mülahizələri

MCCB-nin seçilməsində əsas amillərə çərçivə ölçüsü və nominal cərəyan, məsələn, 100A və ya 250A, Ir = 1.2In və ya 5In kimi çıxış vahidi parametrləri, kəsilmə qabiliyyəti və tələb olunan səfər əyrisi xüsusiyyətləri, məsələn, uzun müddət və qısa vaxt gecikdirmə funksiyaları daxildir.

Kalıplanmış izolyasiya edilmiş korpusun elektrik açarı Texniki Müqayisə

Termal maqnit 400v 800a qəliblənmiş izolyasiya edilmiş qutu açarları nisbətən sadə quruluşa malikdir, lakin ±20% civarında toleranslarla daha aşağı dəqiqliyə malikdir. Tez-tez Rogowski bobin sensoruna əsaslanan elektron açma qurğuları təkmilləşdirilmiş dəqiqlik və temperatur kompensasiyası təklif edir ki, bu da 400v 800a qəliblənmiş izolyasiya edilmiş qutu açarları kritik dövrələr və ya seçmə koordinasiya tələb edən tətbiqlər üçün daha uyğun edir.

400v 800a qəliblənmiş izolyasiya edilmiş qutu elektrik açarının parametri:
