1600 Amp 3 Pole Mccb Köməkçi Kontaktlarla

WenZhou XiFa electric Power Equipment Co., Ltd köməkçi kontaktları olan 1600 amperlik 3 qütblü mccb istehsal və təchiz etmək üçün təcrübəli bir fabrikdir, bunlardan Xidmət Qısa Qapanma Tutumu 50kA-a çata bilər, burada hələ də hər hansı bir cərəyanı səhv qiymətləndirmədən və ya rədd etmədən dəqiq qorunma təmin edə bilər. Köməkçi kontaktlar 1600 amperlik 3 qütblü mccb qəliblənmiş qutu elektrik açarının səhv işləməsinin qarşısını almaq üçün kilidləmə idarəetmə funksiyasına malik olmasına imkan verir, eyni zamanda paylayıcı lövhələrə status göstəricisini təqdim edir.

Sorğu göndərin

Məhsul təsviri

1600 amp 3 qütblü mccb köməkçi kontaktlar parametri:

Nominal Çərçivə Cərəyanı	1600
Qütblərin sayı	3 dirək; 3P; 3 faza
Nominal İş Cərəyanı	1000A; 1250A; 1600A
Tezlik	60Hz və ya 50Hz
Son Qısa Qapanma Tutumu	50 kA /70 kA
Xidmət Qısa Qapanma Tutumu	35 kA /50 kA
Nominal İş Gərginliyi	400 V; 690 V
Nominal İzolyasiya Gərginliyi	800V; 1000 V
Mexanik xidmət müddəti	10000 dəfə
Elektrik xidmət müddəti	2000 dəfə
Qövs məsafəsi	≤100 mm

Size

Məhsul rejimi	qütb	Ölçü
Məhsul rejimi	qütb	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3 qütblü mccb köməkçi kontaktlarla giriş:

Köməkçi kontaktları olan 1600 amperlik 3 qütblü qəliblənmiş elektrik açarı MCCB aşağı gərginlikli paylama sistemində cərəyanı avtomatik kəsmək üçün nəzərdə tutulub. Həddindən artıq yüklənmə və ya qısaqapanma baş verdikdə, o, enerji təchizatını açır və təcrid edir.

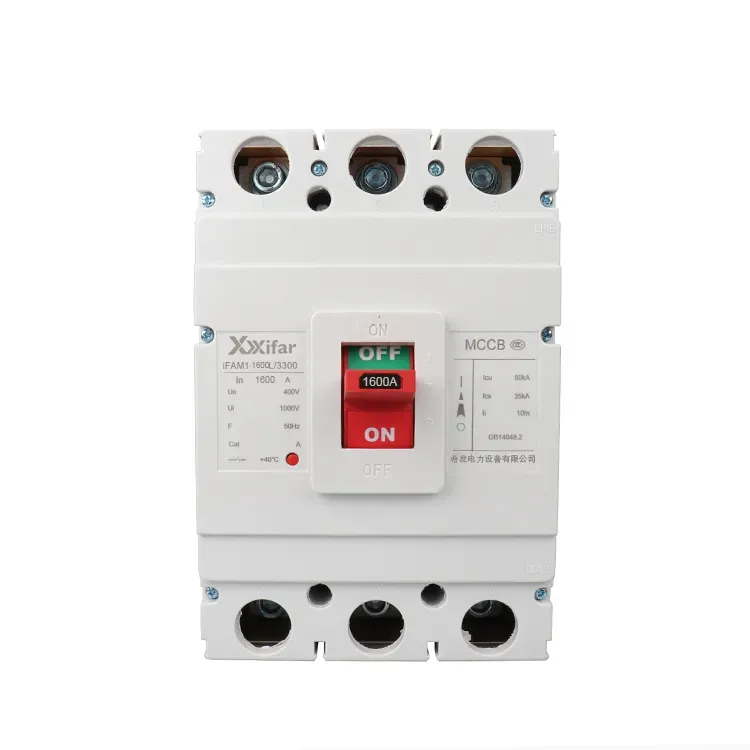

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Köməkçi kontaktları olan 1600 amperlik 3 qütblü mccb cərəyan keçiriciləri torpaqlanmış metal hissələrdən ayırmaq üçün qəliblənmiş izolyasiya qutusundan istifadə edir. Cihazın içərisində qorunma əsasən istilik və maqnit mexanizmləri vasitəsilə həyata keçirilir. Həddindən artıq yükləmə şəraitində, istilik qurğusunda bimetal element qızdırılır və cərəyan nominal həddi aşdığı üçün əyilir. Bu hərəkət açma mexanizmini işə salır, bu da köməkçi kontaktları olan 1600 amperlik 3 qütblü mccb-nin tutacağının söndürülmə vəziyyətinə keçməsinə və dövrəni kəsməsinə səbəb olur. Qısa dövrələr üçün cərəyanın qəfil artımı köməkçi kontaktları olan 1600 amperlik 3 qütblü mccb bobinində güclü maqnit sahəsi yaradır. Elektromaqnit qüvvəsi nüvənin yay qüvvəsini dəf etdikdə, hərəkət edən nüvə içəri çəkilir, sürüşmə çubuğunu idarə edir və dərhal açarı açır və bununla da qısa qapanma mühafizəsini təmin edir.

Daha geniş mənada, hava izolyasiyalı elektrik açarlarına hava açarları ACB-lər, qəliblənmiş qutu elektrik açarları MCCB-lər və miniatür elektrik açarları MCB-lər daxildir. Qəliblənmiş elektrik açarları MCCB-lər adətən üç fazalı güc üçün üç terminalla təchiz edilir ki, onların iş gərginliyi təxminən 380 V olur, bu da onları sənaye paylama sistemləri və mühərrik mühafizəsi üçün uyğun edir, bunlardan iş cərəyanı yaşayış tələbatından böyükdür, məsələn, köməkçi kontaktları olan 1600 amperlik 3 qütblü mccb . Bunun əksinə olaraq, miniatür açarları ümumiyyətlə bir fazalı güc üçün nəzərdə tutulmuşdur, onlardan iş gərginliyi təxminən 220 V və iş cərəyanı köməkçi kontaktları olan 3 qütblü qəliblənmiş qutu elektrik açarı MCCB-dən nisbətən aşağıdır. Miniatür elektrik açarları terminal paylama sistemlərinin tikintisində istifadə olunur. Bu səbəbdən, standart 1600 amperlik 3 qütblü MCCB qəliblənmiş qutu elektrik açarları tipik yaşayış üçün nəzərdə tutulmayıb.
