11kv 25ka Vcb Vakuum Butulka Kesici

11kv 25ka vcb vakuum şüşəsi kəsicisi Wenzhou Xifa Electric Power Equipment Co., Ltd. tərəfindən 25kA nominal qısaqapanmanı kəsmə qabiliyyəti olan 11kV enerji paylama sistemləri üçün nəzərdə tutulmuş orta gərginlikli vakuum açarlarının (VCB) əsas komponentidir. Wenzhou Xifa Electric Power Equipment Co., Ltd. Çində vakuum açarlarının tədqiqi, istehsalı, satışı və texniki xidmətlərində ixtisaslaşan istehsalçıdır. 11kv 25ka vcb vakuum şüşəsi kəsicisi qövs söndürən və izolyasiya edən mühit kimi ultra yüksək vakuumdan istifadə edərək dövrəni sürətli, təhlükəsiz, etibarlı və etibarlı şəkildə açmağa imkan verir.

Sorğu göndərin

Məhsul təsviri

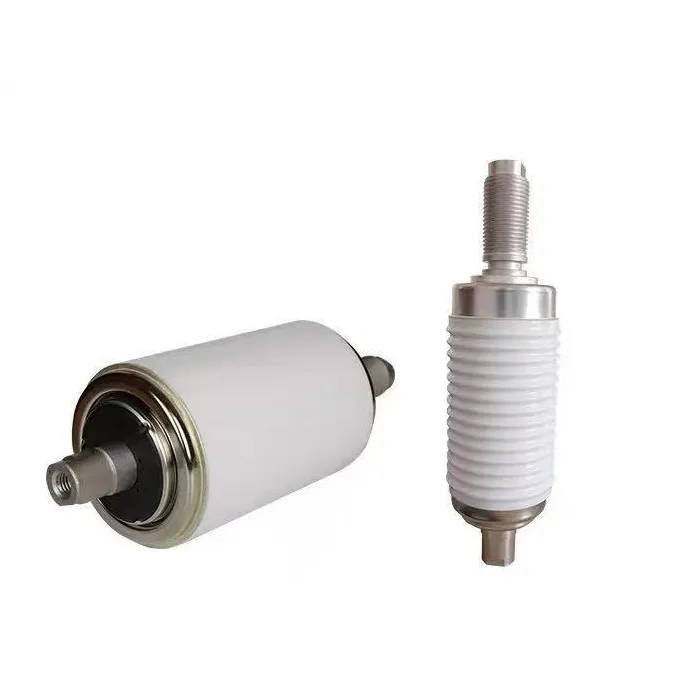

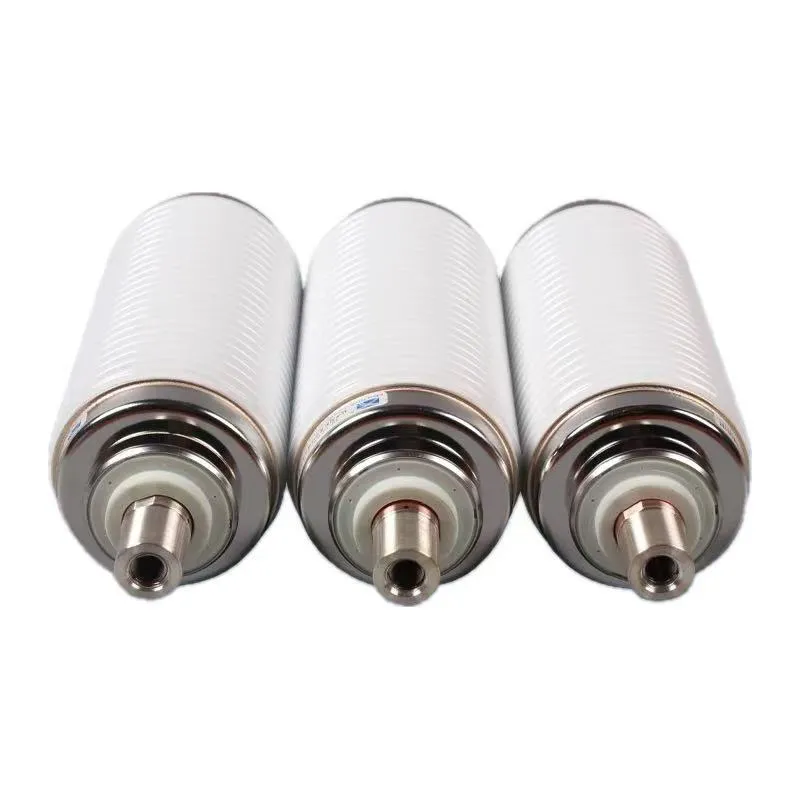

11kV 25ka vcb vakuum şüşə kəsicisi, 11kV enerji paylama sistemlərində geniş istifadə olunan orta gərginlikli vakuum açarlarının əsas qövs söndürmə komponentidir. O, CuCr50 lehimli kontaktları və yüksək vakuumlu (≤5×10⁻⁴ Pa) qövs söndürmə mühiti ilə tam möhürlənmiş keramika qabığını qəbul edir, kompakt quruluşa, yüngül çəkiyə və əla izolyasiya performansına malikdir. Nominal qısaqapanma cərəyanı 25kA, nominal cərəyan 630A ilə 2000A arasında dəyişir və mexaniki istifadə müddəti 10.000-dən çox əməliyyatdır, IEC 62271-100 standartlarına cavab verir, sənaye və enerji paylama ssenarilərində qapalı keçid qurğuları üçün uyğundur.

11kv 25ka vcb vakuum şüşəsi kəsicisinin iş prinsipi vakuum qövsünün söndürülməsinə əsaslanır: bağlanarkən hərəkət edən kontakt cərəyan yolu əmələ gətirərək statik kontaktla təmasda olmaq üçün əməliyyat mexanizmi tərəfindən idarə olunur. Açılış zamanı kontaktlar bir qövs yaratmaq üçün ayrılır, vakuumda aşağı hissəcik sıxlığı səbəbindən tez soyudulur və sönür, ani dielektrik gücünün bərpası ilə. İstismar zamanı qoruyucu sistem metal buxarının çökməsinin qarşısını almaq üçün qövs enerjisini udur, paslanmayan poladdan olan körüklər isə kontaktın hərəkəti zamanı hermetikliyi təmin edərək enerji sisteminin dayanıqlı və etibarlı işləməsini təmin edir.

Texniki Parametr	Spesifikasiya
Nominal Gərginlik(Un)	11kV
Nominal Qısa Qapanma Cərəyanı (I₅n)	25KA(4s)
Nominal cərəyan (In)	630A/1250A/1600A/ 2000A
Nominal qısaqapanma cərəyanı (Imak)	63KA(pik)
Daxili vakuum təzyiqi	≤5×10-4 Pa
Əlaqə materialı	CuCr ərintisi (CuCr50)
Mexanik Həyat	≥10,000 Əməliyyatlar
İzolyasiya səviyyəsi	AC 48kV/1dəq;İldırım impulsu 85KV
Gap ilə əlaqə saxlayın	9±1 mm

Üstünlüklər:

Güclü kəsmə qabiliyyəti: IEC 62271-100 standartlarına cavab verən 25kA qısaqapanma cərəyanını etibarlı şəkildə kəsir.

Sürətli və Sabit: Qövs millisaniyələrdə sönür; yenidən alovlanmır; dielektrik bərpa sürəti misilsizdir.

Uzun Ömür və Aşağı Baxım: CuCr kontaktlarının aşınması azdır; mexaniki xidmət müddəti ≥10.000 əməliyyat; demək olar ki, baxımsızdır.

Təhlükəsiz və ekoloji cəhətdən təmiz: Neft/qaz yoxdur; partlayış/yanğın riski yoxdur; qövs açıq deyil; aşağı səs-küy və sıfır çirklənmə.

Kompakt və Etibarlı: Kiçik ölçü, yüngül çəki, daxili keçid qurğularına yüksək uyğunlaşma; çətin şəraitdə sabit performans.

Tez-tez verilən suallar

S: 11kv 25ka vcb vakuum şüşə kəsicisini necə quraşdırmaq və saxlamaq olar?

A: Birincisi, VCB-də şaquli olaraq quraşdırın və işləmə mexanizmi ilə konsentrikliyi təmin edin.

İkincisi, mexaniki zərbədən qaçın və quraşdırma zamanı təmiz/quru saxlayın.

Nəhayət, daxili təmir tələb olunmur; kontaktın aşınması həddi (≤3mm) keçdikdə dəyişdirin.

İzolyasiya və sızdırmazlığı mütəmadi olaraq yoxlayın; istehsalçının sınaq dövrlərinə əməl edin.

S: 12kV güc sistemlərinə uyğundurmu?

A: Bəli, tam uyğundur. Nominal gərginlik 11kV-dir və bu, 12kV-lik enerji paylama sisteminə uyğun olaraq nəzərdə tutulmuşdur və əksər orta gərginlikli ssenarilərin faktiki tətbiq ehtiyaclarına cavab verir.

S: Hansı əlaqə materialından istifadə olunur və onun üstünlükləri nələrdir?

A: O, aşağı aşınma, güclü qövs müqaviməti və uzun xidmət müddəti üstünlüklərinə malik olan CuCr50 lehimli kontaktları qəbul edir, hətta 25kA qısaqapanma cərəyanı altında da sabit qırılma performansını təmin edir.
