100 Kva Paylama 13.8 Kv Qütb Transformatorları

2006-cı ildə qurulan, 20 illik texniki yığılması ilə Wenzhou Xifa Electric Power Equipment Co., Ltd. aparıcı transformator istehsal bazasına çevrilmişdir. Məhsulların hər bir alıcının ehtiyaclarını ödəyə bilməsini təmin etmək üçün hər bir istehsal prosesində arıq istehsal konsepsiyasını həyata keçiririk. Fabrikimizin illik istehsal həcmi 5000 ədədə çatır. Xammalı emal etmək imkanımız var və 100 kva paylayıcı 13,8 kv dirək transformatorlarının dəyəri optimallaşdırıla bilər. Ona görə də qiymət baxımından daha çox üstünlüklərimiz var.

Sorğu göndərin

Məhsul təsviri

Bu 100 kva paylayıcı 13,8 kv dirək transformatorunun nominal gücü 100 kVA-dır. Birincil yan gərginlik 13800V (üçbənövşəkilli əlaqədə) və ikinci dərəcəli yan gərginlik 120/240V, 240/480V və ya digər fərdiləşdirmə gərginliyi ola bilər. Bu transformator paylama sistemini aşağı gərginlikli enerji ilə təmin etmək üçün üç fazalı elektrik şəbəkəsi sisteminə qoşula bilər.

Yüksək gərginlikli çini kollardan istifadə etməklə, 100 kva paylayıcı 13,8 kv dirək transformatorunun birinci tərəfində ikiqat, ikinci dərəcəli tərəfində isə üç kol var. Yerüstü paylayıcı transformator bir rulondan və iki dəmir nüvəli halqadan ibarət mis sarımlardan və yönümlü silikon polad nüvələrdən istifadə edir. Birinci və ikinci tərəfdəki qalay örtüklü terminallar mis və ya alüminium keçiricilərə qoşula bilər.

Peşəkar paylayıcı transformator olaraq, 100 Kva Distribution 13,8 Kv Qütb Transformatorları enerjiyə qənaət edən bobin əsas dizaynını qəbul edir və bu, nəinki əməliyyatın sabitliyini təmin edir, həm də enerji istehlakını effektiv şəkildə azaldır. Qabaqcıl texnologiya ilə istehsal olunan bu dirək tipli paylayıcı transformator uzunmüddətli etibarlılığı və uzun xidmət müddətini təmin edir.

Hər bir cihaz ciddi hərtərəfli qəbul testlərindən keçmişdir və biz 10 ildən artıqdır ki, sıfır uğursuzluq dərəcəsi rekordunu qorumuşuq. Eyni zamanda, 100 kva paylayıcı 13,8 kv dirək transformatoru qlobal elektrik şəbəkəsi sistemləri ilə uyğunluğu təmin edərək, IEC, ANSI və digər əsas beynəlxalq standartlara uyğundur.

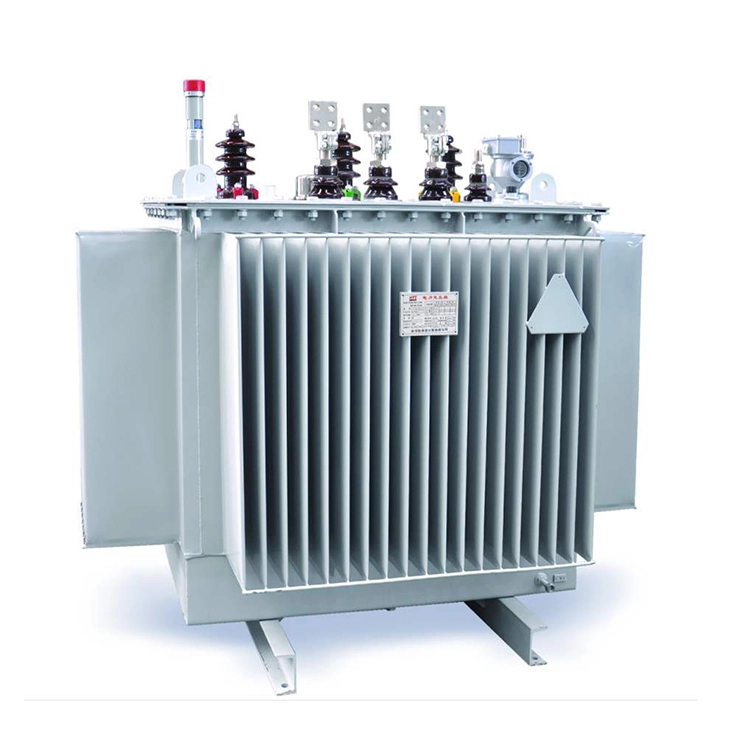

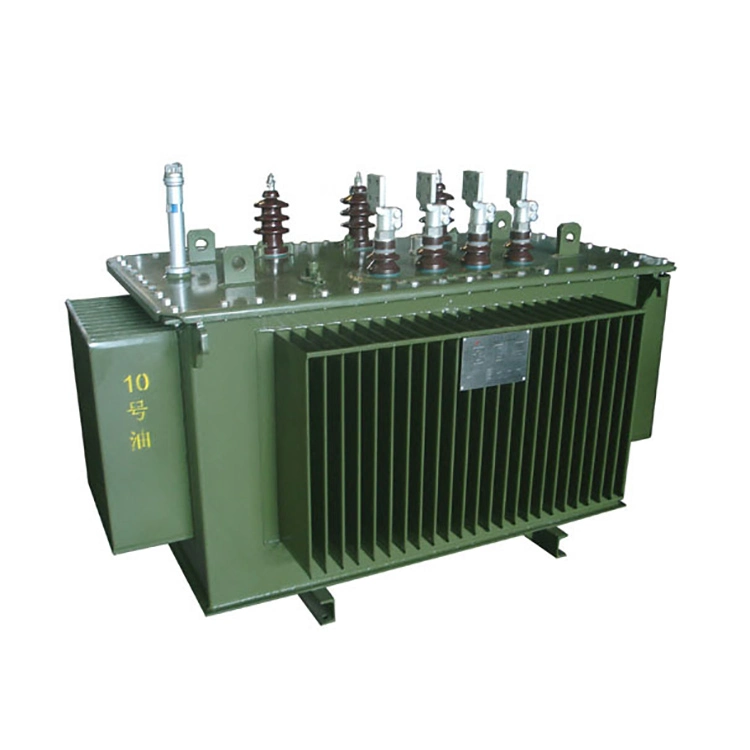

100 Kva Distribution 13 8 Kv Pole Transformers

Texniki parametr:

Məhsulun adı:	100 kva paylayıcı 13,8 kv dirək transformatoru
Tezlik:	50/60 Hz
Əsas yan gərginlik:	13,8 kV
İkinci dərəcəli yan gərginlik:	120/240 V, 240/480 V, 380 V/400 V
Əsas zərər:	≈210 W - 290 W
Sarma itkisi:	≈850 W - 980 W
Yük cərəyanı yoxdur:	1,6% - 1,8%
Qısa qapanma empedansı:	2% - 4%
Sarma materialı:	Mis və ya alüminium

S: 100 kva paylayıcı 13,8 kv dirək transformatoru üçün model seçərkən və quraşdırma apararkən, kənd və ya uzaq ərazilərin elektrik şəbəkələrinin etibarlılıq tələblərinə cavab vermək üçün qoruyucuların, ildırımdan qoruyucuların və torpaqlama mühafizəsinin xüsusi konfiqurasiyaları necə müəyyən edilməlidir?

1.Qoruyucu 100 kva paylayıcı 13,8 kv dirək transformatorunun yüksək gərginlikli tərəfinin (təxminən 7,25 A) nominal cərəyanının 2-2,5 qatı əsasında seçilir. Bağlanma əməliyyatı zamanı həyəcanlanma cərəyanının etibarlı şəkildə qarşısını almaq üçün (adətən 0,1 saniyə ərzində davam edən nominal cərəyandan 8-12 dəfə), eyni zamanda transformatorun qısaqapanma və ya transformator daxilində həddindən artıq yüklənmə halında transformatorun tez əriyə və təcrid oluna bilməsini təmin etmək üçün 15-20 A-lik bir sigortadan istifadə etmək tövsiyə olunur.

2. İldırım qoruyucusu 15 kV və ya 18 kV nominal gərginliyə malik boşluqsuz sink oksid (MOV) növü olaraq seçilir, qoruyucu və 100 kva paylayıcı 13,8 kv dirək transformatoru kolları arasında yüksək gərginlikli tərəfdə quraşdırılır.

3. Onun torpaqlama terminalı ildırım vurmalarını və ya həddindən artıq gərginliyi udmaq və qalıq gərginliyi məhdudlaşdırmaq üçün birbaşa transformatorun korpusunun torpaqlama terminalına qoşulur. Torpaqlama mühafizəsi 100 kva paylayıcı 13,8 kv dirək transformatorunun neytral nöqtəsinin birbaşa torpaqlanmasını tələb edir (TN C və ya TN S kimi sistemin torpaqlama növündən asılı olaraq) və korpusun və ildırım mühafizə qurğusunun torpaqlama terminalları tək torpaqlama elektrodunu bölüşür. Güc tezliyinin torpaqlama müqaviməti kənd elektrik şəbəkələrində 10Ω-dan və ya şəhər və yüksək etibarlı ərazilərdə 4Ω-dən çox olmamalıdır, beləliklə, nasazlıq cərəyanının təhlükəsiz boşaldılmasına və personalın və avadanlıqların qorunmasına nail olmaq lazımdır.

Bu üç elementin əlaqələndirilmiş konfiqurasiyası dirəyə quraşdırılmış transformatorun həddindən artıq cərəyan, həddindən artıq gərginlik və torpaqlama nasazlığından mühafizə tələblərinə cavab verə bilər.
